Первое подключение ее к сети и попытка услышать ее голос произвели на меня гнетущее впечатление! ЭТО назвать звуком нельзя было. Вместо низких частот — хрип, плюс фон частотой 50 Гц в колонках, в общем — ужас. Заключение: срочно в ремонт и модернизацию! Несколько дней в интернете на поиски нужной информации. Составляем на бумажке план работ. Сразу оговорюсь: восстанавливать будем в исходном, заводском варианте. Включаем паяльник. Поехали!

Первым делом меняем ВСЕ электролитические конденсаторы. Аппарат довольно старый, выпуска 25 мая 1984 года. Вместо вышеуказанных конденсаторов в нем остались лишь предметы внешне очень похожи на электролитические конденсаторы, но теперь уже с совершенно другими функциями. Часть подалась в класс резисторов с некоторым сопротивлением, а другая часть подалась в резисторы с бесконечным сопротивлением!

«Красные флажки из глины» тоже удаляем!

Модернизация — радиотехника у-101 (глобальная переделка предварительного усилителя)

Serg Yelchin:

Молодец парень! Большинство резистор от конденсатора не отличат, только мп3 вконтакте слушать умеют

MrVovanli:

народ усь радиотехника 7101 искажения на оба канала хрипит, это заметно когда звук тихий, при добавлении громкости искажения почти исчезают. Электролиты заменил сухие, питание в норме на пред и конечный усилитель. Селектор входов точнее 3 микросхемы мертвые, подключаю через гнёзда запись что на лицевой панели

Valentyn:

ужас а не пайка

Адрияно Чилинтано:

Когда-то в 2000е годы ставил какие-то операционники фирмы моторола в пульт электроника пм-01 вместо этих уд-2,звук остался тот-же,а вот шумов стало намного меньше! Жалко что уже и невспомню маркировку,однако давно это было!

andre201124:

зачем

Andrey P:

Стесняюсь спросить, но всё-таки ..а зачем так глобально перебирать предусилитель? Что в старом было не так ?Цель переделки я понимаю… естественно самые лучшие побуждения… сделать качественней, проще ,лучше, быстрее… что в вашем случае, конкретно дала переделка этой платы? Какие результаты? Какие были произведены замеры? форма сигналов замеряна с помощью осциллографа на входе ,на выходе? Шумы ?Вот интересен подход к делу с конкретными и четкими цифрами… Что замеряли Вы? Сможете поделиться данными?….

Валерий:

нет смысла менять ОУ, там всё по уму сделано..

ФЕДЯ Денисюк:

интересно на сколько упала громкость по усилению после замены 157УД2 ? хоть 157 неудачный оу но он имеет мощное усиление еденичного сигнала чем 5532 …из дешовых более подошел бы JRC 4580 усиление почти как у 157…

Геннадий formagruz:

Это «Холтон», то плохого качества ?

Черный СеменовскийБАТ:

Способный парнишка, молодец, есть косяки но опыт придет обязательно если не бросишь паять)))

Synthetic:

А может уровень ВЧ вырос из-за того, что ты там кучу конденсаторов и резисторов выкинул? )) И так ли уж было необходимо это наращивание ВЧ, что пришлось курочить весьма неплохой аппарат?

Денис Домбровский:

Разместите полную схему этой переделки

SuperFryman1:

Вопрос:А зачем?Чем не устроили родные микрухи.Показания АЧХ, где улучшения?

виктор петров:

прошу помощи. если остались блоки унч50-8 познего выпуска , или от радиотехники у 7101 стере отпишитесь. усь сдыхает хочу сделать.

Morlock UA:

5532 это плохой опер. Это на будущее. Было дело я как-то ставил его вместо 157УД2, но переходник имел выводы не более 7мм, а не косички по 3см. Кроме этого — удаление, втупую, каскадов усиления темброблока несёт в себе ухудшение параметров. Это просто нужно понимать, а не в слепую верить.

Сравнение с другими усилителями

Это очень ответственный шаг. Нужно учесть все нюансы и понять, усилитель «Радиотехника» лучше или хуже остальных. Первый конкурент — «Амфитон-001». При одинаковых условиях воспроизведения наш герой показал куда более полную сцену звука, чем «Амфитон». Дальше — больше. Бас «Амфитона» никак не мог стать таким же правильным и быстрым, как НЧ, созданные «Радиотехникой». Явный провал. Следующим испытуемым стал легендарный «Бриг У-001». Этот монстр звука запросто сделал простенький 101. У «Брига» получилось куда более качественное звучание. И с этим ничего нельзя было сделать. Хоть «Бриг» и годами старше, но намного лучше, чем «Радиотехника». Беда только в том, что найти адекватный «Бриг» на вторичном рынке очень трудно. Поэтому «Радиотехника» остается оптимальным вариантом. Да и неискушенный слушатель не заметит особой разницы между этими двумя усилителями.

Вес и габариты

Советская техника не отличалась компактностью. Не исключение и стерео-усилитель «Радиотехника». Размеры его довольно внушительные. Его ширина составляет 330 мм. Длина — 430 мм. А высота — 80 мм. Довольно объемный аппарат. Для его установки придется подобрать подходящее место. Идеальным вариантом была бы стойка под аппаратуру. Они выпускались (и были весьма популярны) в 90-х годах прошлого столетия. Но и сейчас есть такая мебель. Вот только сейчас габариты таких полок заточены под китайские «ресиверы». Но этот усилитель должен там поместиться. Что касается веса, то масса у этого усилителя внушительная — 10 кг. Такой вес получился из-за тяжести блока питания, отдельных компонентов и металлических элементов дизайна. Но зато сразу видно, что перед нами добротное, качественное советское устройство. Теперь перейдем к техническим характеристикам усилителя. Именно они определяют качество воспроизводимого звука.

Схема усилителя и его ремонтопригодность

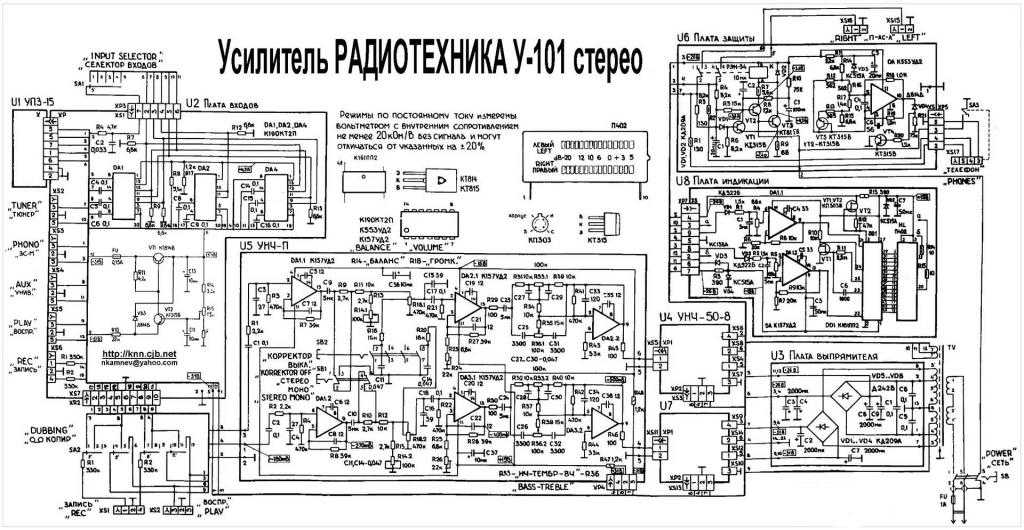

Схема усилителя «Радиотехника» четко дает понять, что перед нами качественное устройство родом из Советского Союза. Так хорошо уже никто не делает. В Союзе технику создавали на десятки лет. Сейчас же все компании гонятся за прибылью. Поэтому современная техника работает до первой поломки. Потом нужно идти покупать новое устройство. Здесь же все детали взаимозаменяемы. Даже если какие-то компоненты уже прекратили выпускать, можно найти аналог, установить его, и усилитель снова будет работать еще десяток лет. По статистике, первое, что отказывает в усилителях «Радиотехника», — конденсаторы. Благо такого добра на радиорынках хватает. Также весьма часто летит защита от перегрузки. С этим посложнее, так как отдельные ее компоненты уже не выпускаются. Но нет никаких проблем с заменой, так как подходят современные с такой же емкостью.

Какие еще «болячки» имеет усилитель «Радиотехника У-101» стерео? Схема четко показывает, что львиную долю места в корпусе устройства (да и на печатной плате) занимает блок питания и его компоненты. Если он сгорит, тогда начнется головная боль. Таких уже не делают, а найти современные аналоги не так-то просто. Но есть один плюс: блок питания выходит из строя реже всего. Известно лишь несколько таких случаев. Дело в том, что данный блок снабжен отличными стабилизаторами. Поэтому его выход из строя случается очень редко. И в большинстве случаев достаточно будет заменить резистор сопротивления с идентичной маркировкой. Этот усилитель вполне ремонтопригоден. И это еще одно его преимущество. Починить его сможет практически любой человек с паяльником. Нужно только хоть что-то соображать в радиоэлектронике.

Вес и габариты

Внешний вид и дизайн

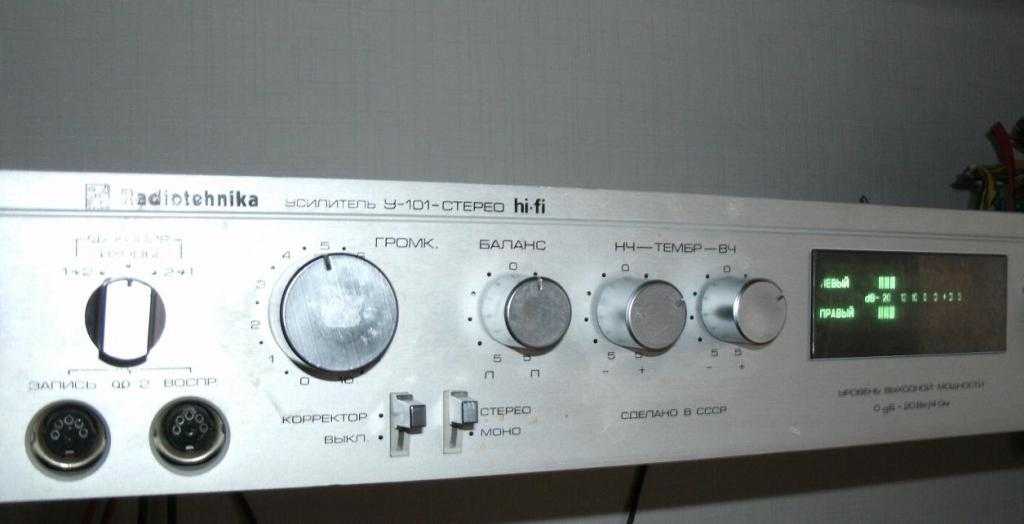

Итак, посмотрим на усилитель «Радиотехника У-101» стерео. Его дизайн, в принципе, стандартен для устройств этого производителя 80-х годов прошлого столетия. Тем не менее массивная передняя панель из шлифованного алюминия внушает определенное доверие. Чистое дерево, которым оформлена остальная часть корпуса, тоже навевает кое-какие положительные эмоции. Но больше всего порадовали кнопки переключения режимов работы и регуляторы громкости, баланса, НЧ и ВЧ. Они сделаны добротно (из того же алюминия), а размер такой, что точно не промахнешься. Все это отличительные черты советской аудиотехники тех времен. И «Радиотехника» тоже выглядит соответственно. Однако конструкторы не забыли и об охлаждении внутренних элементов устройства. Добротные решетки из металла располагаются и в верхней части корпуса, и в нижней. На задней панели имеется массивный рефрижератор блока питания и большое количество необходимых разъемов (в основном пятиштырьковых). Выполнена задняя панель тоже из металла.

Технические характеристики усилителя

Итак, перейдем к техническим характеристикам усилителя. Стоит отметить, что он не подойдет любителям громкой музыки. Его номинальная выходная мощность составляет всего 20 Ватт на канал. Для озвучивания стандартной комнаты вполне достаточно. Но не более того. Сопротивление равно 4 Ом для каждого канала. Это значит, что огромные напольные 8-Ом колонки (вроде «Амфитона») к нему подключить не удастся. Он просто не сможет их раскачать. Самый лучший вариант — полочные АС. Именно они более всего подходят к такой штуке, как усилитель «Радиотехника». Характеристики довольно скромные. Даже по советским меркам. Но зато обеспечивается высокое качество звука. Диапазон воспроизводимых усилителем частот колеблется от 20 до 20 000 Герц. Этого вполне достаточно для обеспечения качественного звука. Если подключать сей усилитель к компьютеру, то обязательно нужно использовать внешний ЦАП. Только он сможет раскрыть весь потенциал данного усилителя.

Внешний вид и дизайн

↑ 6. Оконечный усилитель

В ходе работ работоспособность усилителя проверялась после каждого изменения. Но, все не то. Не устраивал меня звук. Вялый какой то. И басов нет. Только пердежЪ какой-то. Меряем токи покоя поканально: 26 мА и 30 мА. Тут меня осенило. Вот кто меня не пускает! В оконечнике прибалты впаяли токовыравнивающие датчики тока R32, R33, R38, R39 = 1 Ом 0,5 Вт!!!

Для моих колонок, имеющих сопротивление 4 Ом, дополнительных два ома явно избыточны! Тут нам помогут белые кирпичи от наших желтолицых братьев! Меняем на 0.22 Ом 5 Вт.

Включаем. Вот она — динамика! Вот они — низкие! Держала аппарат защита на транзисторах VT11, VT12. Наконец то «девочка» запела!!! Еще как запела! По ходу действия заменил деревянные транзисторы П308 (VT7, VT10) явно не процветающие своими характеристиками (особенно током – 30 мА) на то, что было дома — 2N5551, отобранные попарно для каждого канала. Выводы, правда, пришлось перегнуть — поменять местами базу с коллектором.

Далее выставлял «ноль» на выходе оконечников. До замены П308 было 77 мВ и 110 мВ, после замены стало 60 мВ и 60 мВ соответственно. После замены корректировал R5 (3к9). Установил резистор номиналом 4к52 (были такие) и на выходах стало чуть меньше 30 мВ. На этом и успокоился. Можно было еще повозиться, но не стал. Решил, что хватит.

Теперь ток покоя!

Нормально выставить ток покоя не удавалось из за припавших пылью, состарившихся подстроечных резисторов. Здесь мне помогли мои любимые многооборотники СП5-2. Ноги им пришлось удлинить из отсидевших отлежавших свой срок резисторов МЛТ-1 редковостребуемого номинала. Впаиваем. Коротим вход на массу. Включаем. Меряем. Корректируем. После получасового прогона и корректировки установил ток покоя 50 мА

(Здесь надо не забыть о мерах предосторожности. Одно неправильное движение и «сквозняк»

Я в данном случае для ограничения тока и защиты от неприятностей пользовался автомобильными лампами 24В, установленными в разрыв питающих проводов ±26В). На фото проверка после отсоединения ламп и окончательная корректировка.

Технические характеристики усилителя

Вес и габариты

↑ 5. Борьба с фоном

Достал! Нет сил! Меняем конденсаторы в фонокорректоре на свежие.

Это нам мало дало, но для профилактики не помешает. В ходе производимых работ было замечено, что фон увеличивается, когда подносишь руку к шлейфу, соединяющему плату входов с предварительным усилителем. Ага! Попался красавчик! Отпаиваем провода со входа предварительного и… тишина!!! Точно он! Поможет только массовая экранизация! Можно было бы пустить отдельными экранированными проводами, но я поступил иначе. Снимаем фишку со шлейфа.

Находим кусок экранированного кабеля, снимаем с него оплетку, формуем ее, конец пропаиваем, чтобы не разбиралась.

Теперь аккуратно просовываем в нее наш шлейф. Опять формуем по шлейфу. Ставим взад фишку. Получилась вот такая змея. Экранную оплетку изолируем. Лучше одеть сверху термоусадочную трубку и усадить. Соединение с общим проводом делаем только с одной стороны – со стороны приемника сигнала. Ставим шлейф на место. Включаем. Фон самоубился! Есть немно-о-о-жечко, еле слышно при повороте ручки регулятора громкости на максимум, но это ничто по сравнению с тем фонищем, что был!

Технические характеристики усилителя

Схема усилителя и его ремонтопригодность

Не работает второй канал в усилителе звука Радиотехника У-101

Вторая проблема, с которой мне пришлось столкнуться при ремонте советского усилителя Радиотехника У-101 стерео, это не рабочий второй канал. Симптомы были следующие: при работе усилителя в режиме «Моно» работали две колонки, а при переключении усилителя в режим «Стерео», только одна колонка, то есть, один канал.

Искать проблему я рекомендую в плате предусилителя, именно она отвечает за выход звука на так называемые «оконечники», то есть, выходные усилителя звука. Их в радиотехнике два — левый и правый канал. Как проверить предусилитель Радиотехники У-101 стерео?

Для проверки нужен небольшой динамик с припаянными проводами. В самом предусилителе есть три выхода — один общий и два других, отвечающих за выход звука на левый и правый каналы. При проверке нужно подсоединить динамик к общему выходу, а затем поочерёдно, к левому и правому каналу.

Если на каком-то одном канале нет звука, то предусилитель не исправен и требуется его ремонт. Именно так было у меня, правый канал не работал, и на оконечник не выходил звук. Как оказалось позже, дело было в конденсаторах, которые расположены на предварительном усилителе Радиотехника У-101 стерео.

Только заменил я конденсаторы, как звук сразу же появился и на правом канале

А теперь внимание. В предварительном усилителе 2 полярных конденсатора, на схеме и самой плате плюсовой вывод обозначен плюсом

Паять полярные конденсаторы, нужно строго соблюдая полярность, а иначе их разорвёт.

Остальные конденсаторы в предварительном усилителе оказались неполярными. Их следует заменить точно такими же или большими по емкости, но обязательно неполярными. Некоторые впаивают полярные конденсаторы вместо неполярных. Так делать можно, если соединить вместе два полярных конденсатора плюсовыми выводами (см. elektrikinfo.ru).

Таким образом, всего за несколько часов, мною был выполнен ремонт усилителя Радиотехника У-101 стерео. Нужно сказать, что усилитель заиграл как новый, чистым звуком, без фона и хрипения. Конечно же, в планах еще произвести регулировку усилителя, поменять остальные конденсаторы, а также поставить экранированные провода. Однако, это уже другая история…
