Терминология:
- Максимальное звуковое давление. Максимальная громкость сабвуфера.
- Частотный диапазон (Гц). Диапазон частот сабвуфера можно разделить на область глубокого баса 20-40 Гц, среднего баса 40-80 Гц, высокого баса 80-160 Гц. Топ модели ведущих производителей могут донести до слушателей частоты 20-80 Гц. Более высокие частоты обычно доверяют стереопаре.
- Частота разделения кроссовера (среза). Частота, на которой происходит разделение спектра кроссовером. Если сабвуфер имеет частоту разделения 80 Гц, то все составляющие с частотами выше 80 Гц будут ослаблены и переданы на акустическую систему, но здесь играет роль качество акустики.
- Чувствительность (дБ). Чем больше чувствительно динамика, тем меньше нагружается усилитель, тем большее звуковое давление он выдает при той же мощности.
Формула сабвуфера — чем больше площадь, а соответственно и размер диффузора, тем мощнее и органичнее бас.
Размеры сабвуфера весьма велики. В основном корпус сабвуфера кубической формы и выполнен из стандартных материалов для акустики, к примеру MDF-плиты из древесноволокнистой стружки, изготовленной при высоком давлении и температуре. Так же можно найти цилиндрические и шаровидные системы, но они не нашли широко распространения. Низкочастотный диффузор располагается внутри корпуса сабвуфера, причем, стоит отметить, что ход излучателя динамика может доходить до 7 сантиметров! Сабвуферы подразделяют на активные и пассивные. Активные уже имеют при себе усилитель, а пассивный нужно подключать к отдельному усилителю звука, функция которого усилить и передать сигнал на Вашу Hi-Fi технику (акустические колонки, акустику для домашнего кинотеатра).
Главное, это Ваше восприятие музыки и Ваши ощущения. Опирайтесь на них, и выбранная акустика Вас будет радовать при каждом прослушивании. При правильном выборе даже недорогих компонентов можно добиться максимального качества, необходим только баланс между ними.
Подключение пассивного сабвуфера к усилителю
Если у сабвуфера сзади две клеммы, то сабвуфер подключается к выходу Pre Out Subwoofer через усилитель. Таким образом схема подключения выглядит так: Сабвуфер — Акустический кабель — Усилитель (специально для сабвуфера) — RCA кабель — Ресивер (Pre Out Subwoofer).
Иными словами, сабвуфер можно подключить через отдельный усилитель, с помощью Pre-out выхода на сабвуфер, расположенного на задней панели ресивера. Сабвуфер подключаете к любому усилителю, а к выходу на колонки этого усилителя акустическим кабелем подключаете пассивный сабвуфер.
Внимание! Не забудьте поставить «отсечку» (частоту среза или лимит воспроизводимых частот) в ресивере на сабвуфер и регулировать только общую громкость всей акустической системы, так как вы можете испортить сабвуфер, используя регулятор усилителя сабвуфера. Очень часто пассивные сабвуферы подключаются параллельно к фронтальным колонкам:
Очень часто пассивные сабвуферы подключаются параллельно к фронтальным колонкам:
- На задней панели сабвуфера три клеммы — это плюсы от фронтальных динамиков и их общий минус (минусы скручиваются вместе);
- На задней панели сабвуфера четыре клеммы — это плюсы и минусы фронтальных динамиков.
Пассивный сабвуфер может также использоваться и в стерео варианте. Великолепно подойдет он и для подключения к домашнему кинотеатру. При применении совместно со стерео усилителем нужно подключить к выходам сабвуфера выходы усилителя. Для этих целей удобно использовать акустические кабели, которые имеют толщину от 2.5 до 4 мм, достаточно лишь подобрать нужную длину
При подключении важно убедиться в соответствии полюсов штекеров и полюсов предоставленных каналов. Выходы сабвуфера подключают к сателлитам. Подобная операция производится в том случае, когда сабвуфер используется в домашнем кинотеатре
Основные положения при выборе сабвуфера
Многие полагают, что расположенная в отдельном корпусе система с низкочастотной головкой, которая воспроизводит звук совместно с маленькими сателлитами и есть сабвуфер. Это не так. Значение термина «сабвуфер» — «ниже НЧ-головки». Сабвуфер – это отдельная акустическая система для воспроизведения низших частот звукового диапазона, уменьшающее нижнюю граничную частоту до 20 Гц и ниже.
Основные разновидности сабвуферов: а) активные; б) пассивные. К первому типу можно отнести модели, снабженные встроенным усилителем. Их преимущество – разгрузка основного усилителя домашнего кинотеатра. В этому случае, сабвуферу требуется дополнительное питание. Ко второму типу относятся модели, которые нужно подключать к внешнему усилителю. Существует несколько вариантов подключения пассивного сабвуфера. При подаче ресивером сигнала на основные спикеры и на сабвуфер одновременно, широкополосный выходной сигнал передается на вход сабвуфера. При этом используется дополнительный разделительный фильтр (кроссовер), который разделяет высокие и низкие частоты и выдаёт отфильтрованные сигналы к месту назначения (низкочастотный – на сабвуфер, высоко- и среднечастотный на основные сателлиты).
Пассивный сабвуфер имеет ряд недостатков, вследствие чего стоимость их ниже, чем у активных. Серьезный недостаток — необходимость точной увязки сабвуфера с имеющейся в наличии акустической системой. Это весьма сложный процесс. Подключение сабвуфера с помощью отдельного усилителя мощности и электронного разделительного фильтра позволит снизить нелинейные искажения за счёт того, что сигнал разделяется по специальной схеме. И к тому же, основной усилитель освобождается от повышенной нагрузки.
В последнее время практически на всех активных сабвуферах предусмотрена возможность регулировать частоту разделения, поэтому при использовании такой модели подключения сабвуфера процедура согласования основных компонентов системы становится намного проще. Как недостаток, можно отметить довольно высокую стоимость активных сабвуферов. Несмотря на это, при выборе советую присмотреться именно к активным, имеющим внутренний усилитель. Если не хотите тратить много денег на сабвуфер, присмотритесь к бюджетным моделям Yamaha.
You May Also Like…
PB-2000 Pro
Breathtaking output and subterranean low frequency extension down to 16 Hz with astonishing detail and accuracy. Optimized with dual ports for maximum SPLs with vanishing distortion, PB-2000 Pro a…
Compare
LEARN MORE >
Find a Dealer

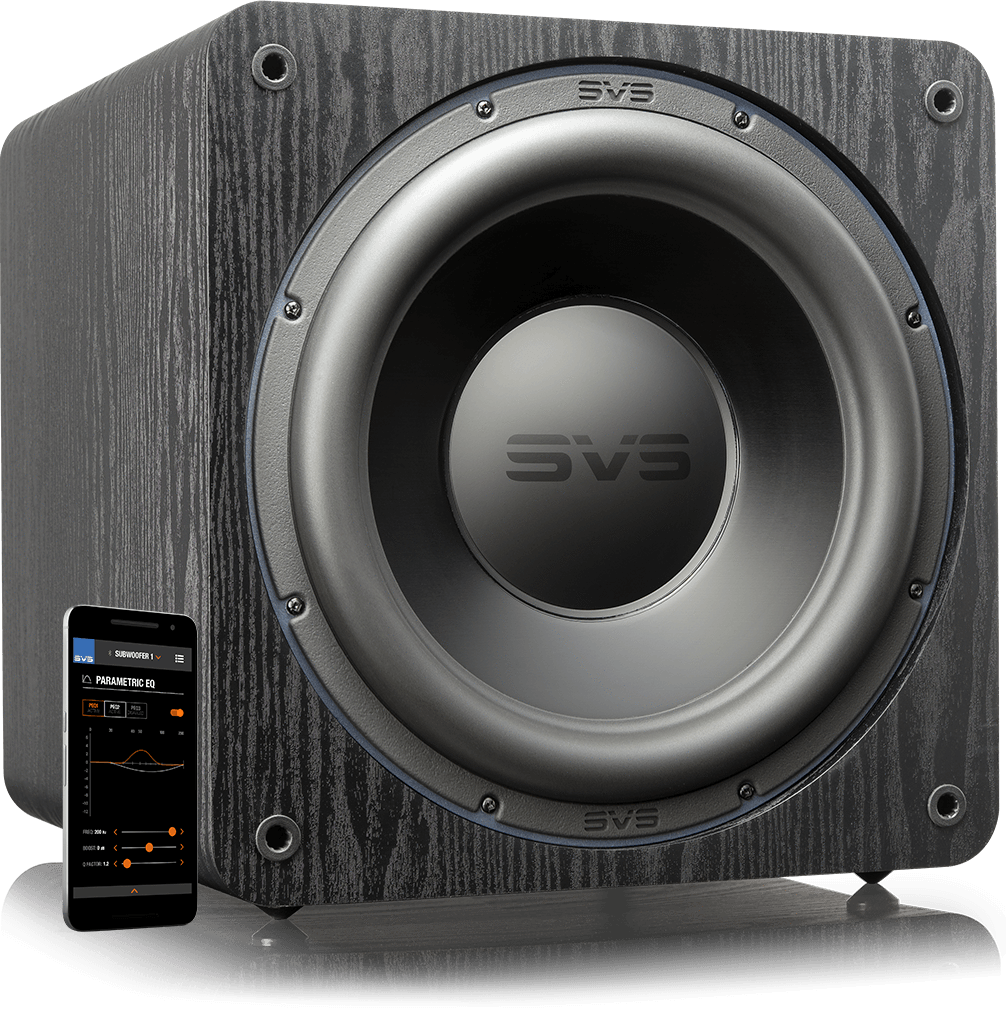

SB-3000
Chest-thumping output and extreme low frequency extension with stunning refinement and musicality – reference subwoofer performance has never been available at this price from a cabinet of this siz…
Compare
LEARN MORE >
Find a Dealer
SVS SoundPath Subwoofer Isolation System
Works with nearly every subwoofer brand and model to improve bass performance while drastically reducing floor and wall vibrations, noise artifacts and complaints from neighbors or roommates.
SVS SoundPath RCA Audio Interconnect Cable
Pure copper conductors with 24K gold plated brass connectors and five-layer dielectric insulation system maintain pristine signal between subwoofers and audio components so your system always sound…
Как правильно подключить сабвуфер: общая информация
- Специальный линейный выход усилителя или ресивера подключается к линейному входу встроенного усилителя сабвуфера типа RCA (тюльпан). Этот вход может быть «стерео». Внутри сабвуфера сигналы с этих входов обычно смешиваются, либо идут на 2 разных усилителя. В некоторых сабвуферах имеется динамик с двойной катушкой, сама катушка с двумя обмотками. К каждой из обмоток подключен отдельный усилитель. Если ваш ресивер имеет один разъем RCA для подключения сабвуфера, то ресивер (усилитель) подключается сдвоенным концом Y-образного кабеля (1 RCA на 2 RCA) к двум линейным входам сабвуфера (его входы запараллеливаются).
- Используется стерео усилитель мощности или ресивер без специального линейного выхода на сабвуфер, тогда подключение происходит через клеммы на сабвуфере — его входы (минуя встроенный усилитель). Левая и правая клемма усилителя подключаются акустическим кабелем к клеммам сабвуфера — его входам, параллельно фронтальным колонкам.
Подключение активного сабвуфера к ресиверу
Не буду сразу забивать вам голову возможно ненужной информацией, а для начала представлю 3 варианта подключения активного сабвуфера к ресиверу/усилителю или DVD/Blu-Ray плееру. Возможно, что на вашем сабвуфере только один вход «Subwoofer», но на нижепредставленной схеме изображен наиболее часто встречаемый вариант.
Сабвуфер имеет два высокоуровневых входа, поэтому для подключения понадобиться достаточно толстый и длинный акустический кабель для того, чтобы произвести подключение к усилителю.
Существуют несколько способов подключения сабвуфера:
Активные сабвуферы (со встроенным усилителем) подключаются коаксиальным кабелем RCA — RCA, иными словами ( тюльпан-тюльпан). Один конец кабеля в сабвуфер, второй к 6-ти канальной аналоговой панели на ресивере в разъем с надписью Subwoofer. Если RCA разъемов на сабвуфере 2 (L и R — In) или 4 (L и R — In и Out), то используется белый разъем.
Для подключения сабвуфера можно использовать выходные терминалы, которыеиспользуются для подключения акустических систем. При этом сабвуфер и акустические системы будут работать в низкочастотном диапазоне параллельно.
Сабвуфер иногда подключают к выходным терминалам, расположенным на усилителе, тогда акустические системы подключают к выходным высокоуровневым терминалам, расположенным на сабвуфере. Дело в том, что перед этими терминалами находятся высокочастотные фильтры 6 дБ, которые снижают давление в низкочастотном диапазоне, оказываемые на акустические системы. При этом работа приборов осуществляется не параллельно, иначе говоря, этот способ подключения позволяет повысить рабочую нагрузку, оказываемую на всю систему.
Как выбрать активный сабвуфер в машину
Рассмотрим критерии, которые помогут купить активный сабвуфер в машину и не ошибиться в выборе.
Пиковая мощность. Именно с помощью пиковой (максимальной) мощности происходит привлечение большинства покупателей
Ведь автовладельцы прежде всего хотят знать, сможет ли система “раскачать” автомобиль басами, чтобы привлечь внимание окружающих. Пиковые нагрузки говорят о том, на каком уровне динамик сможет работать максимально эффективно
Чаще всего они примерно в три раза превосходят показатели, оптимальные для долговременной работы, однако устройства с такими характеристиками часто находятся на самой верхушке рейтинга сабвуферов. Выбирая, какой активный сабвуфер в машину лучше, обязательно обращайте внимание на этот критерий.
Номинальная мощность. На подобном параметре производитель старается не концентрировать внимание – этот показатель не так впечатляет, как предыдущий. Но именно эта информация говорит покупателю о том, какой уровень звука без искажения может выдать выбранный динамик. При этом он может работать и на более высоких мощностях в оптимальном режиме. Большинство автолюбителей, решивших приобрести сабвуфер, не гонятся за большой мощностью. Поэтому оптимальными устройствами считаются те, у которых показатель колеблется от 200 до 300 Вт, чего вполне хватает.
Входное сопротивление (импеданс)
Существует одно важное правило, которое гласит, что сопротивление должно полностью поддерживаться усилителем, иначе возможны сбои в работе оборудования. Если, например, сабвуфер с импедансом 2 Ом подключить к выходу, рассчитанному на 4 Ом, то выходной каскад усилителя, скорее всего, перегорит
Чувствительность. Чувствительность ─ это соотношение площади диффузора и его хода. Для того, чтобы динамик играл громко, ему нужен большой диффузор и большой ход, но зачастую производители делают огромный подвес, внушительную губу. Люди думают, что у динамика большой ход, и он играет громче, но по факту он проигрывает в мощности динамикам с большим диффузором. Не следует отдавать предпочтение сабвуферам с большой губой, она проигрывает маленькой, потому что у динамика с большим диффузором выше КПД. Таким образом, большой ход это красиво, но площадь диффузора куда полезнее.
Сравнительная таблица моделей
Для более наглядного сравнения представленных выше моделей используем сравнительную таблицу характеристик.
Модель | Мощность (Вт) | Чувствительность (дБ) | Импеданс (Ом) | Частоты (Гц) | Цена (руб) |
Blaupunkt GTb 8200A | 75-200 | 92 | 2 | 30-200 | от 5 885 до 6 706 |
Урал AS-D12A Red Hurricane | 300-950 | 91 | 4 | 20-250 | от 7 029 до 8 345 |
JBL GT12BP | 300-1200 | 93 | 4 | 45-130 | от 4 885 до 6 059 |
Pioneer TS-WX130DA | 50-160 | 95 | 1 | 20-200 | от 9 988 до 11 437 |
JBL Stage 1200B | 250-1000 | 91 | 4 | 34-200 | от 5 109 до 6 978 |
Pioneer TS-WX210A | 70-150 | 101 | 4 | 40-150 | от 11 244 до 14 541 |
Pioneer TS-WX300TA | 350-1300 | 114 | 4 | 20-130 | от 9 291 до 11 046 |
Blaupunkt GTT-1200 SC | 200-600 | 91 | 4 | 35-500 | от 2 871 до 3 996 |
Mystery MBB-306A | 250-550 | 93 | 4 | 25-200 | от 6 903 до 7 847 |
Alpine SWT-12S4 | 300-1000 | 92 | 4 | 28-200 | от 5 882 до 7 900 |
Как выбрать хороший сабвуфер в машину: критерии выбора
При выборе изделия необходимо учитывать:
- тип конструкции (оснащенный корпусом или выполненный в виде отдельного громкоговорителя);
- конструктивные особенности корпуса и диффузора (например, материал мембраны определяет устойчивость к воздействию влаги);
- мощность (в номинальном режиме и пиковую);
- диапазон воспроизводимых частот;
- направление звукового потока;
- способ подключения;
- габариты и массу;
- особенности внешнего оформления.
Тип динамика
Динамики разделяют на категории по типу установки усилителя:
- внешний (или пассивный), рассчитанный на коммутацию к внешнему ресиверу (отдельному или интегрированному в головное мультимедийное устройство);
- встроенный (или активный), оборудованный собственным усилителем и частотным фильтром.
Конструкция
Сабвуферы принято разделять на категории по конструкции корпуса:
- открытые с фазоинвертором, улучшающим воспроизведение при низкой мощности;
- закрытые, позволяющие проводить тонкую настройку звука.
Мощность
Мощность сабвуфера подбирается в зависимости от объема багажного отделения и характеристик акустической системы автомобиля.
Увеличение параметра свыше рекомендованного значения приводит к искажению звуковой картины, появляется вибрация панелей кузова или элементов интерьера.
Частотная характеристика
Для определения частот, воспроизводимых динамиком, используется понятие диапазона. Нижний предел звуковых волн, воспринимаемых человеческим ухом, начинается от 20 Гц. Понижение частоты диапазона определяет глубину звучания сабвуфера (стандартные приборы работают в интервале от 20 до 250 Гц).
Направление звукового излучения
Для машин выпускаются устройства нескольких типов, различающихся направлением распределения звуковой волны:
- с прямым, направленным на слушателя диффузором (для повышения качества в корпусе устанавливают несколько репродукторов);
- с нижним, направленным в сторону основания (звуковой эффект зависит как от объема помещения и мощности динамика, так и от частотного диапазона);
- со свободным распределением (чаще всего применяется в автомобилях), в качестве резонатора используется багажный отсек или ниша для укладки запасного колеса.
Подключение
Помимо стандартного подключения к усилителю с помощью акустических шнуров, встречаются модели с беспроводным приемопередатчиком. Конструкция упрощает процесс монтажа, через салон не требуется прокладка дополнительных кабелей (за исключением магистрали питания). Высокая несущая частота снижает до минимума риск ухудшения качества звука из-за эфирных помех.
Размеры
Корпус сабвуфера не должен полностью занимать багажное отделение. Существуют компактные модели с плоским кожухом, предназначенные для установки в диск запасного колеса или под сиденье пассажира рядом с водителем.
Дизайн
Оформление корпуса и диффузора вторично, поскольку сабвуфер должен воспроизводить качественный звук без помех и искажений. Автомобильные устройства оборудуются хромированными элементами отделки, защищающими диафрагму от повреждений. Для изготовления корпуса применяют материалы темного цвета, иногда встречаются модели со светлой окраской.
