Разборка акустики Eltax Hollywood
Сразу, перед началом разборки замечу, что герметизация камеры и 4-х дюймовых динамиков достаточно плохая. Это можно заметить, слегка постукивая по дифузору одного СЧ динамика. Другой СЧ динамик, в это время должен слегка колебаться . Должно создаваться движение воздуха внутри камеры. Но он стоит на месте, значит воздух где-то уходит.
Постараемся это обязательно исправить.
Немного о большом, 8-ми дюймовом динамике. Тут герметизация достаточно хорошая, с учетом того, что фазоинвертор в данный момент заперт в стол, ну иначе сказать – отверстие заглушено.

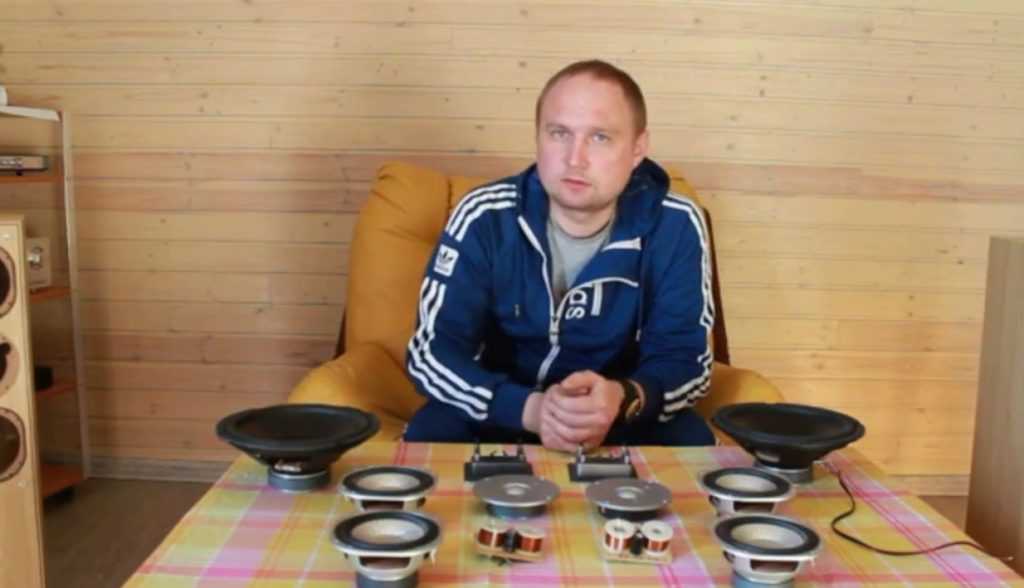

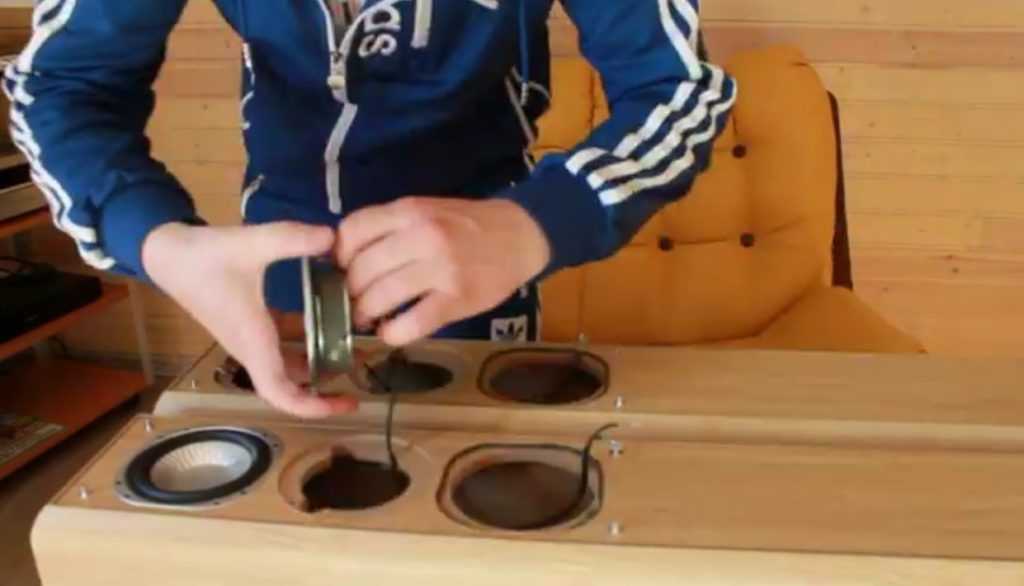

Разбираем колонки, откручивая все динамики от корпуса.
Разборка Eltax Hollywood
Саморезов достаточно много, потому, для облегчения работы, стоит использовать шуруповерт. Заметьте, что провода к динамикам не припаяны, а используются простые клеммы, как при подключении акустики в авто.

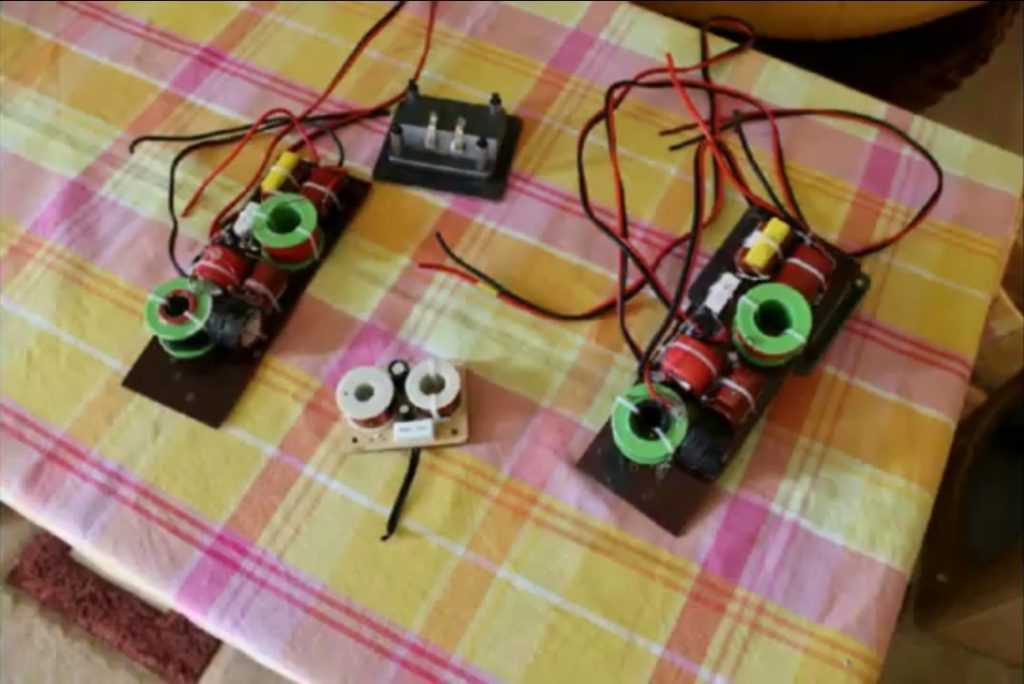

Акустика Eltax Hollywood имеет самую интересную часть – кроссовер. Он там должен быть, и интересно как он выглядит. Как он делит частоты и какого порядка сами фильтры – попробуем разобраться.
Кроссовер первого порядка, на электролитических конденсаторах. «Детские» фильтра! Иначе и не скажешь. Провод достаточно тонкий для катушек кроссовера, на взгляд, примерно – 0,7мм.
Первая мысль – «сюда нужно сделать кроссовер на две с половиной полосы»! При чем срез НЧ динамика сделать на 200Герц. Как оказалось, два 4х дюймовых СЧ динамика играли от 0 до 3,500 Герц.
После расчетов выяснилось, что НЧ динамик играет до 3000 Герц! Это при первом порядке кроссовера. Иначе сказать, он играет весь – и низкий и средний частотный диапазон!
Среднечастотные динамики играют от 600 Герц до 7000 Герц. Если от 600 герц играть он сможет, то до 7000 герц он играть наверняка не способен.
Высокочастотный спектр от 7000 герц должен играть огромный твиттер, с большим магнитом.
Использовать что-то из заводских фильтров – не получится. Технические характеристики «штатных» кроссоверов такие, что использовать от туда детали нет смысла. Попробуем исправить ошибку производителя.
Критерии выбора портативных блютуз-колонок
Есть ряд критериев, которые учитываются при выборе портативной колонки:
- Мощность и громкость. Все зависит от того, для каких целей покупается колонка. Если это модель для прослушивания музыки на улице и пикните, то хватит и 5-10 Вт. Если же акустика приобретается для вечеринок, то для прокачки музыкой всего помещения ей нужно 50-100 Вт. Есть колонки и по 150-200 Вт, но их чаще размещают в клубах или заведениях.
- Автономность устройства. Если колонка ручная, и ее планируется использовать на улице, то автономности в 10 часов для этого хватит. Если акустика приобретается для вечеринок, рекомендуются модели, которые выдерживают не менее 12 часов без подзарядки. Иначе заряд батареи может сесть в разгар тусовки.
- Качество звука и цена. Как правило, качество звука Bluetooth-колонки пропорционально ее стоимости. В идеале, звучание должно быть сбалансированным, где бас не перекрывает остальные частоты. Некоторые колонки начинают дребезжать с увеличением громкости, поэтому и этот момент учитывают перед покупкой.
- Размеры и вес. По габаритам колонки делят на 3 группы: мини-колонки, средние и большие модели. Большими называют колонки весом от 3 до 15 кг. Они неудобны для переноски, но демонстрируют хорошую громкость и лучшее качество звучания. Подходит для вечеринок и организации домашнего кинотеатра дома. Средние колонки – это модели с весом от 1 до 3 кг. Они относительно компактны и лучше подходят для переноски, а также сбалансированы в плане качества и громкости звука. Мини-колонки весят менее 1 кг. Они лучше всего подходят для переноски и использования на улице, потому что помещаются в ладони или кармане куртки. К тому же они дешевые относительно средних и больших акустик. Но проигрывают последним по качеству и громкости звука.
- Тип управления. Почти все переносные колонки поддерживают удаленное управление со смартфона или пульта. Но желательно, чтобы на корпусе устройства были базовые клавиши управления: включение и выключение, управление воспроизведением, регулировка громкости и подключение по Bluetooth. Кнопки упрощают использование устройства. Без них нужно каждый раз заглядывать в телефон.
ИЗМЕРЕНИЯ
Заявлена номинальная мощность 60 Вт, максимальная – 120 Вт при чувствительности 93,5 дБ (2,83 В). Импеданс комплекта – 2 Ом, поэтому при 2,83 В будет развиваться мощность 4 Вт и для перехода к привычным 1 Вт/1м приведённое значение чувствительности нужно снизить на 6 дБ – получится 87,5 дБ/Вт/м. В фирменной инструкции, кстати, приведены уже реальные цифры. Диапазон воспроизводимых частот комплекта 65 Гц-25 кГц.
Z-характеристики компонентов
Обратите внимание на масштаб. Параметры Тиля-Смолла
Параметры Тиля-Смолла
| НЧ | ВЧ | |||
|---|---|---|---|---|
| Заявка | Факт | Заявка | Факт | |
| RE, Ом | 2,5 | 2,7 | 3,52 | 3,6 |
| FS, Гц | 67,66 | 63,98 | 1589 | 1276,0 |
| VAS, л | 11,02 | 12,83 | — | — |
| MMS, г | 12,42 | 12,62 | — | — |
| B*l, Тл*м | 4,18 | 4,22 | — | — |
| QTS | 0,67 | 0,73 | — | 0,65 |
| QES | 0,78 | 0,89 | — | 0,77 |
| QMS | 4,52 | 4,29 | — | 4,22 |
| dBSPL, дБ/Вт/м | 88,3 | 87,69 | 86,4 | — |
Надо заметить, что все попадания практически «в яблочко». Отклонения минимальные, и отнюдь не в худшую сторону. Что сказать – мастерство, его не скроешь. Добротность для дверных динамиков просто идеальная, чуть выше баттервортовской, но без фанатизма, исключительно для чёткого, упругого баса – и не более того.
АЧХ низкочастотного динамика сделает честь многим широкополосным собратьям – гладкая в области средних частот и укладывается в довольно узкий допуск. Осевая АЧХ простирается до 12 кГц (правда, это не наш случай), а угловые (а этот случай уже наш) позволяют ставить динамик в штатное место без доворота – даже под углом 50 градусов заметный спад отдачи начинается лишь выше 8 кГц
Для сравнения – фирменная АЧХ из документации. Диапазон чуть уже (перестраховались), неравномерность АЧХ на ВЧ чуть меньше, но в целом – то же самое
АЧХ твитера совместно с кроссовером. Фильтр первого порядка не смог полностью подавить резонансный выброс на 1,7 кГц, но он ослаблен на 30 дБ относительно рабочего участка. Угловые характеристики купола радуют, разворот в основном влияет на уровень сигнала. Частота среза фильтра примерно 8 кГц
Для сравнения – фирменная АЧХ из документации. Правда, наша аппаратура до 50 кГц не дотягивает, но на участке 8-20 кГц картина одинакова
Результирующая АЧХ комплекта будет зависеть от расположения компонентов и их ориентации. Пищалки рекомендуется нацеливать на слушателя с точностью до 15 градусов.
Нелинейные искажения комплекта довольно низкие, паразитные колебания эффективно демпфируются материалом диффузора.
| 100—300 Гц | 1,0% |
| 300 Гц—1 кГц | 0,45% |
| 1—3 кГц | 0,32% |
| 3—10 кГц | 0,8% |
Какая портативная Bluetooth-колонка лучше?
Так какую же беспроводную колонку выбрать? Для многих это также достаточно непростой вопрос, на который мы дадим ответ
Ниже приведены основные пункты и характеристики, на которые нужно в первую очередь обратить внимание при выборе лучшей Bluetooth колонки
Лёгкость и компактность. Многие компании разработали сверхлегкие и компактные беспроводные колонки, которые поместятся даже в кармане. Если вы ищете портативную Bluetooth колонку, которую можно брать с собой куда угодно, подбирайте размером не более 15-20 см.
Качество звука. Несомненно, это один из важнейших параметров. В конце концов, если мы выбираем беспроводные блютуз колонки, то потому, что хотим слушать музыку лучшего качества, чем на обычном смартфоне
Но сразу возникает вопрос: так как же выбрать портативные колонки с отличным звуком? Все просто! Сразу обратите внимание на 4 главных параметра: выходная мощность, частотный диапазон, звуковая система, импеданс. Время автономной работы
Некоторые модели оснащены батареями, которые позволяют беспроводным колонкам работать по 10 часов без подзарядки
Время автономной работы. Некоторые модели оснащены батареями, которые позволяют беспроводным колонкам работать по 10 часов без подзарядки
Но чаще всего время работы беспроводной колонки составляет порядка 6 часов
Еще один не менее важный параметр, на который стоит обратить внимание — время зарядки
Связь. Конечно, Bluetooth-соединение есть во всех колонках, но вы слышали про NFC? Эта функция делает сопряжение устройства еще проще. Просто поднесите девас ближе на 1-2 секунды, и они подключатся автоматически. Однако необходимо, чтобы система NFC была как у телефона или планшета, так и у беспроводной колонки. Для подключения к устаревшим вариантам динамиков, у которых нет Bluetooth, используйте 3,5 мм кабель.
Совместимость. Современные колонки оснащены новейшими версиями Bluetooth (Bluetooth 5.0). Если ваш смартфон, с которым вы собираетесь подключиться, имеет более старую версию, вы столкнетесь с проблемой сопряжения. Обязательно убедитесь, что портативная колонка совместима с более низкими версиями Bluetooth.
Функция громкой связи. Если в Bluetooth-колонке есть встроенный микрофон, вы можете говорить напрямую, если вам вдруг позвонят на смартфон.
Подключение нескольких устройств. Этот вариант можно найти в очень немногих беспроводных колонках Bluetooth, гораздо чаще он встречается в домашних аудио с Wi-Fi.
Дизайн. Это небольшое устройство, занимающее мало места, но, если вы планируете поставить его, например, на полке или на столе, выберите Bluetooth колонку с подходящим дизайном
Если же вы ищете гаджет, чтобы использовать на улице, взять с собой на вечеринку или пойти на пляж, обратите внимание на динамики с разнообразной расцветкой и конструкцией
Простое управление. Чем проще управлять беспроводной колонкой, тем лучше. Вам не нужно тратить весь день на чтение инструкций и изучение всех настроек. Вам понадобится всего несколько элементов управления на динамике, которые помогут вам выполнять некоторые основные функции: одна кнопка питания, кнопка воспроизведения/паузы, регулятор громкости, кнопка для ответа на телефонные звонки (если у вас есть эта опция), кнопка Bluetooth.
Цель и потребность. Вы должны подумать, для какой цели вы покупаете портативную колонку. Для поездок на природу, вечеринок или просто для дома, а может нужна водонепроницаемость? Если вы собираетесь использовать портативные колонки как стационарные, выберите модель с хорошей выходной мощностью и качественным звуком. Обязательно сразу учтите, есть ли у портативной колонки защита от влаги.
Третий этап доработки.
Можно сказать, самый бесполезный этап доработки акустической системы – это сборка акустического фильтра. Так почему же все-таки – это самое бесполезное занятие в доработке акустики? Да потому что, каждый второй рассказывает, что это абсолютно никак не связано с качеством звука. А для тех, кто так не думает, рекомендую посмотреть ролик про сборку кроссовера.
Ссылка на ролик про сборку кроссовера
Там описана сборка кроссовера, и этот собран точно так же. Но единственное отличие только в том, что в качестве обойм для индуктивностей здесь послужили пустые катушки от олова для пайки. Они просто идеально подходят для этого. Даже с сердечником, получается отлично подходит железная труба, пол дюйма.
КОНСТРУКЦИЯ
Динамики сделаны основательно, но просто, без лишних элементов — работать им в штатных местах, поэтому сетки в комплект не входят. Зато на усиливающем кольце нашлось место для девиза DRIVEN BY PASSION (буквально — «движимый страстью»). Насколько «французская страсть» проявляется в звучании, выясним чуть позже, а пока ознакомимся с компонентами.
Диффузор динамика целлюлозный, с полимерным покрытием лицевой стороны, лёгкий, но достаточно жёсткий. Ход диффузора 2,8 мм. Подвес диффузора из бутилкаучука дополнительно усилен мощным пластиковым кольцом, приклеенным к штампованному диффузородержателю с рельефными рёбрами жёсткости. Магнитная система вентилируемая, диаметр звуковой катушки 25 мм. Подводящие проводники свободные
Габариты динамика стандартные, посадочная глубина позволяет без проблем установить его в штатное место
Твитер «без фрака». Купол шёлковый, его диаметр 20 мм. Сетка несъёмная. Диаметр корпуса 35 мм, высота – 16 мм
В комплект входят чашки для трёх вариантов крепления – для врезки, на плоскость и под углом.
Твитеры в чашках для врезки и для установки на поверхность можно ориентировать. Для извлечения твитера из чашки нужно повернуть донышко против часовой стрелки – оно снабжено байонетным креплением. В косой чашке твитер фиксируется байонетным креплением без возможности ориентации
Кроссовер первого порядка предусмотрен только для твитера — это позволяет подводить к мидбасу максимум мощности и снижает фазовые искажения в зоне совместной работы твитера и мидбаса. В оригинальной документации кроссовер назван аудиофильским — и неспроста, при всей простоте он вполне соответствует этому титулу.
Кроссовер неразборный, но поскольку в нём всего один конденсатор, установить его номинал удалось и без вскрытия – достаточно замкнуть выход, а вход подключить к универсальному тестеру
Измерения показали 4,987 мкФ и 5,124 мкФ (тестер отобразил их в нанофарадах, делим на 1000). Для стандартного номинала 5,1 мкФ (а кто бы стал ставить нестандартный – это уже спецзаказ) отклонения составляют -2,2% и +0,47% соответственно. Сам конденсатор плёночный, отклонения ёмкости от номинала соответствуют довольно высокому классу точности – массовые плёночные конденсаторы чаще всего имеют допуск 10%, а оксидные – минимум 30%.
Начинаем первый этап подготовки колонок.

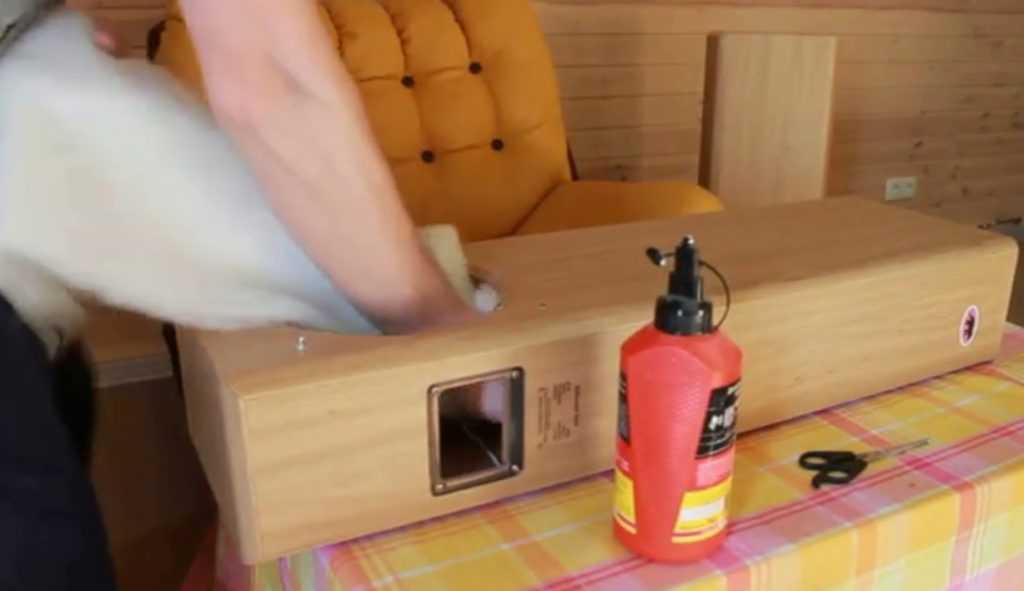

Будем заклеивать их внутри синтепоном, заранее закупленным и нарезанным под размер колонки. Клей используем обычный ПВА, который продаётся в любом строительном магазине. Размер упаковки клея – индивидуально для размера колонок. Для одной пары колонок такого размера, вполне может хватить и одного маленького баллончика.
По обычаю, наполняю свою колонку синтепоном, как и рассчитывал. Кто ни когда не наполнял свои колонки синтепоном, то у него возникнет вопрос – «для чего он нужен в колонках?»
В полезности синтепона может убедиться каждый собственноручно и проверить это своими ушами. Попробуйте заклеить одну из колонок, а вторую оставить как есть – без демпфирующего материала. И в открытое отверстие от динамика прокричать что-то звонкое. Сначала в одну колонку, а потом сразу в другую. Разница будет слышна – по любому! И доказывать ни чего не придется и вопрос не возникнет.
Дорогие бренды всегда добавляют в свою акустику синтепон. От того и качество звука в их акустике дорого стоит.
ЛИЧНЫЙ ОПЫТ
Комплект тестировался «как есть», в состоянии поставки. Звучит сочно, бас неплох даже в собственном исполнении (хотя сабвуфер не возбраняется). Басовые партии гитары и контрабаса звучат вполне сбалансировано, бас чёткий, без малейших признаков гудения. Перегрузочная способность на низких частотах хорошая, перегрузить динамики штатным головным устройством нереально – оно раньше само устанет. Среднечастотный диапазон ровный и детальный, звучание инструментов слитное, акустическая гитара и скрипки натуральны. Высокочастотный диапазон яркий и звучный, тарелочки-треугольнички очень хороши. В целом – комфортное, совершенно «домашнее» звучание.
Потенциал динамиков очень высокий, а в варианте с двухполосным усилением и цифровым процессором можно получить впечатляющие результаты – тем более, что частотная коррекция потребуется минимальная.
