Лазерология: ремонт cd-головок

Вес – средний

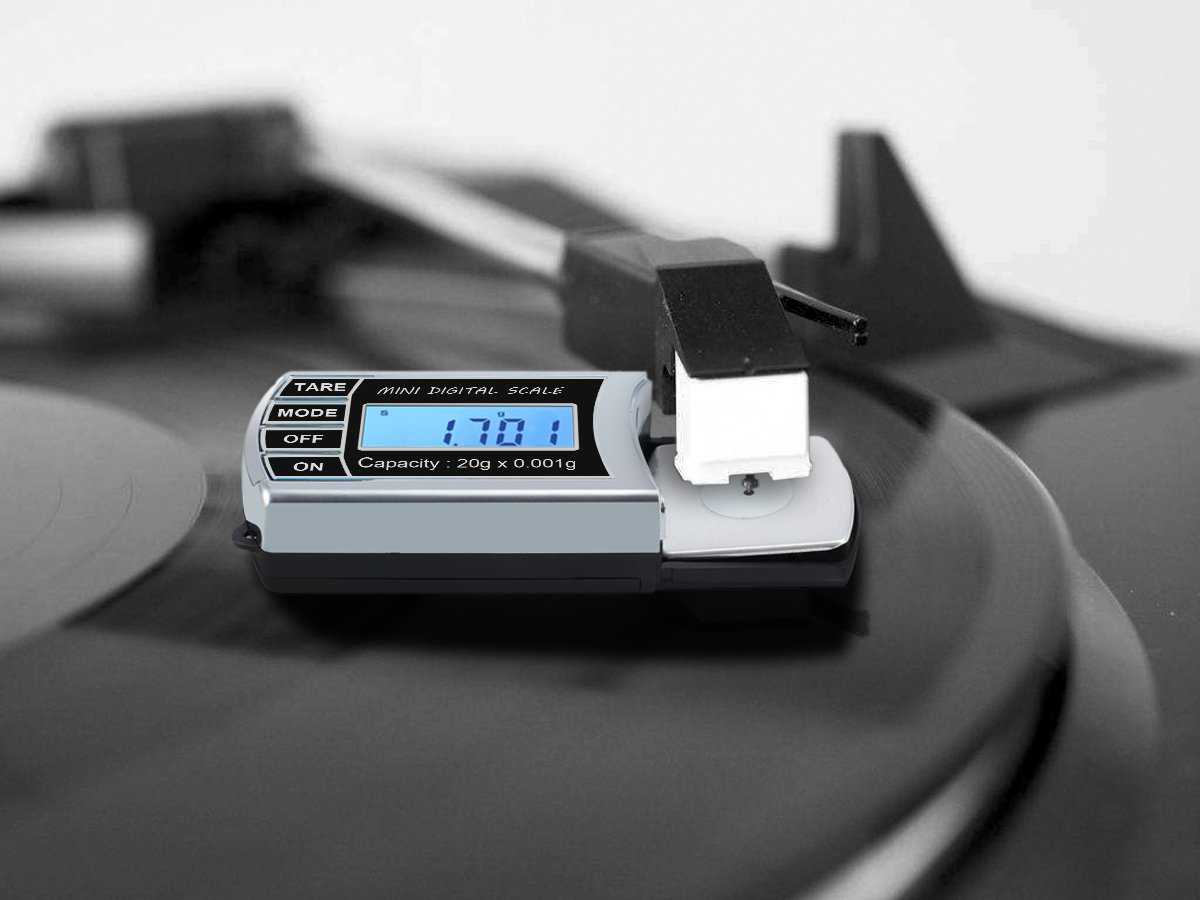

В списке характеристик картриджа обязательно указывается его вес, и это очень важный параметр. Если у запримеченного вами он меньше 5 или больше 12 граммов, то перед покупкой следует проверить совместимость такой головки с тонармом вашего проигрывателя, иначе придется применять некие ухищрения типа дополнительных грузов, устанавливаемых на шелл или противовес, без гарантии успеха. Совместимость картриджа и тонарма определяется по эмпирической формуле или таблицам, но если держаться «золотой середины», как в плане эффективной массы тонарма (от 9 до 17 граммов), так и веса головки, то проблем не должно возникать.

Верная рука задает тон

Допустим, вы уже приобрели проигрыватель виниловых дисков и провели за их прослушиванием много часов. Вам могло что-то в итоге не понравиться или просто захотелось освежить впечатления. Источник этого типа тем и привлекателен для многих, что позволяет вносить собственными руками заметные изменения в звучание.

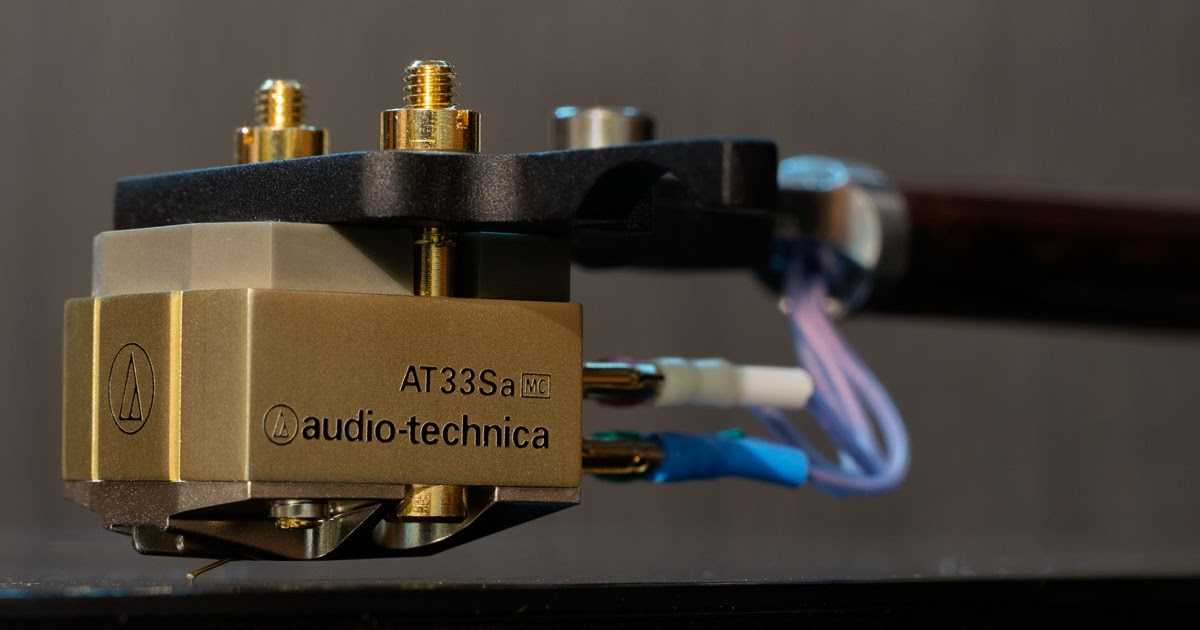

«Что-то поправить в консерватории» всегда можно заменой головки звукоснимателя, однако при этом надо принять в расчет конструкцию и характеристики тонарма, которым оснащен ваш проигрыватель, иначе выбранный картридж просто невозможно будет вывести на оптимальный режим работы.

Встречаются тонармы с высокой и ультранизкой эффективной массой, для которых нужны особые картриджи, однако такие крайности сегодня скорее исключение. Наиболее распространенные на рынке модели вполне успешно согласуются с большинством предлагаемых картриджей, поскольку унификация – один из аспектов глобализации.

Еще один момент требует особого внимания: бывают тонармы с регулируемой высотой основания и без возможности ее изменения. В последнем случае не для всех картриджей удастся установить правильный вертикальный угол следования (VTA), и это обстоятельство следует учитывать при выборе модели.

Однако если современные картридж и тонарм относятся к одному и тому же ценовому уровню в бюджетном и среднем сегментах, то проблем возникать не должно.

Формат аудио CD

CD означает компакт-диск. Под компакт-диском понимается как диск, так и формат воспроизведения цифрового звука, разработанный Philips и Sony, в котором аудио кодируется цифровым образом, подобно тому, как кодируются компьютерные данные (1 и 0) в ячейки на диске с использованием процесса, называемого PCM. , PCM — это математическое представление аудио и музыки в цифровом виде.

Первые записи CD были выпущены в Германии 17 августа 1982 года. Название первой полной записи теста CD: Alpine Symphony Ричарда Штрауса . Позднее, 1 октября 1982 года, CD-плееры стали доступны в США и Японии. Первым проданным CD (первым в Японии) была 52-я улица Билли Джоэла, которая ранее была выпущена на виниле в 1978 году.

Стандартный аудиоформат CD также называется Redbook CD .

Компакт-диск положил начало цифровой революции в области аудио, компьютерных игр, приложений для хранения ПК, а также внес свой вклад в разработку DVD. Sony и Philips совместно владеют патентами на разработку технологии CD и CD-плеера.

Хотя музыка записывается на компакт-диск в цифровом виде, первоначальная запись и микширование могут фактически быть комбинацией как аналоговых, так и цифровых процессов.

В лонжероны коды для компакт — дисков были:

AAD — Первоначальная аудиозапись была сделана с использованием аналогового записывающего оборудования (такого как магнитофон). Микширование также проводилось с использованием аналогового оборудования, а окончательное мастеринг осуществлялся цифровым способом.
ДОБАВИТЬ — Первоначальная аудиозапись была сделана с использованием аналогового записывающего оборудования (такого как магнитофон). Микширование было выполнено в цифровом виде, а окончательное мастеринг — в цифровом виде.
DDD — Все этапы, от начальной записи до окончательного мастеринга, были выполнены в цифровом виде.

Для CD, последняя буква коды лонжеронов всегда была D .

В дополнение к предварительно записанному аудио, компакт-диски могут также использоваться в нескольких других приложениях:

CD-R: CD-R расшифровывается как CD-Recordable. Эти диски можно использовать для записи или «записи» музыки или данных с помощью устройства записи компакт-дисков (только музыка) или ПК (музыка или данные). Некоторые CD-R предназначены только для записи музыки, а другие могут записывать как музыку, так и данные. CD-R могут быть записаны только один раз.
CD-RW: те же возможности, что и у CD-R, за исключением того, что CD можно стирать и использовать снова (обозначение RW означает возможность перезаписи).
CD-TEXT: это вариант Audio CD, который предоставляет текстовую информацию на диске в дополнение к музыке. Это может включать такие вещи, как оглавление диска, названия треков, исполнитель (и), а в некоторых случаях тексты песен и жанры. На проигрывателях компакт-дисков текстовая информация отображается на дисплее состояния проигрывателя, если таковой имеется. Кроме того, если CD воспроизводится на проигрывателе дисков DVD или Blu-ray, в большинстве случаев информация может отображаться на экране телевизора.
MP3-CD: MP3 CD может быть CD-R или RW диски, музыкальные файлы MP3 , записанные на, вместо стандартного CD аудио файлов. Эти диски могут воспроизводиться на большинстве проигрывателей CD, DVD и Blu-ray (вам необходимо проверить функции проигрывателя).

JPEG Photo CD: JPEG Photo CD может быть диском CD-R или RW, на котором есть фотографии, записанные в формате файла JPEG . JPEG Photo CD можно воспроизводить на ПК и совместимых проигрывателях CD, DVD и Blu-ray.

VideoCD: Помимо аудио и фотографий, вы также можете записывать видео на CD . Это не то же самое, что DVD, с качеством, которое больше между форматами VHS и DVD. Кроме того, видео CD не могут воспроизводиться на проигрывателях компакт-дисков, если только проигрыватель компакт-дисков не имеет выходного видеосигнала (что маловероятно), хотя специализированные проигрыватели VideoCD когда-то были популярны на нескольких азиатских рынках. VideoCD воспроизводятся на совместимых проигрывателях дисков DVD и Blu-ray.

Графика CD: Этот редкий вариант формата CD включает в себя базовую графику, которая может быть прочитана совместимым плеером с видеовыходом для отображения на экране телевизора или видео. Эта возможность в основном используется для отображения текстов песен для приложений караоке. Эта функция может быть помечена как CD + G, CD-G, CD + Graphics, CD-Extended Graphics или TV-Graphics.

Фигуры высшего пилотажа

Среди характеристик картриджа можно найти профиль заточки алмазной иглы. Наиболее распространенные сферический и эллиптический, однако бывают и более сложные, как можно лучше повторяющие форму канавки, что обеспечивает большую площадь контакта, а значит, более правильное и надежное огибание. Такие иглы к тому же более долговечны, но, как и следовало ожидать, оснащенные ими головки стоят дороже. Крупные компании, тем не менее, могут позволить себе установку алмаза сложной заточки в сравнительно недорогой картридж, но это не гарантирует более высокого качества звука, так как на него влияют и другие факторы. К примеру, дешевый пластиковый корпус способен свести на нет все усилия по точному съему информации на виниле, поэтому не стоит только по этому признаку выбирать недорогой картридж.

пьедестал почета

Относиться к компакт-диску можно по-разному, но главный итог нашего исследования таков: этот формат, несомненно, проживет еще долго. Даже несмотря на все меньшее количество предложений по бюджетным CD-проигрывателям, все еще можно выбрать отлично звучащий аппарат, способный радовать своего обладателя многие годы. А вот насчет возможности воспроизведения сжатых форматов каждый волен решать сам. Чтобы упростить задачу при выборе проигрывателя, кратко сформулируем впечатления от каждого из участников.

Marantz CD5003 самый недорогой из всех, стоит чуть более трехсот долларов. Музыкальными талантами этот плеер не обделен — середина воспроизводится ясно и даже утонченно, сцена достаточно масштабна. Недочеты есть, но за такую цену желать большего просто неприлично. Очень удивило комфортное звучание сжатых файлов — в нем не наблюдается агрессии, присущей, например, mp3. Так что эту модель можно смело рекомендовать начинающим меломанам, которые имеют в своей коллекции много сжатого звука и хотели бы слушать его на своей системе. Это, несомненно, «Удачная покупка».

В целом очень неплохо звучит и NAD C545BEE — по сути, улучшенная версия популярного С542 с декодером mp3. Характер у этого участника предельно драйвовый и экспрессивный, однако на части фонограмм он демонстрирует грубоватую и слегка утрированную передачу среднечастотного диапазона, а также не слишком стабильную сцену. Видимо, его призвание — работа в музыкальном комплексе, составленном из компонентов NAD.

Yamaha CD-S700 очень привлекателен внешне, вызывает ностальгические воспоминания о хай-фае двадцатилетней давности. Сборка безупречна, а работа приемника дисков поразительно точна и бесшумна. Со звучанием также полный порядок, но вот некоторые особенности в представлении музыкальных записей у него имеются

Поэтому при выборе CD-проигрывателя советуем обратить внимание на эту модель, которая в нашем тесте получает «Рекомендацию»

XCDi от AMC предназначен исключительно для воспроизведения компакт-дисков и справляется с этой задачей более чем уверенно. Тональный баланс можно признать образцовым, да и во всем остальном заметен тщательный подход к проектированию. По основным звуковым параметрам он приближается к аппаратам серьезного уровня, и лишь некоторая скованность в нижней части диапазона слегка портит впечатление.

Модель нового поколения от Cambridge Audio, Azur 550С, именно то, что хочется получить за свои деньги. В проигрывателе отменная динамика сочетается с высокой тембральной точностью, а звучание в целом очень живое и эмоциональное. Любимую музыку в таком исполнении можно слушать часами. Именно этот аппарат и получает Grand Prix.

МОДЕЛЬ	AMC XCDi	Cambridge AudioAzur 550C	MarantzCD 5003	NADC545BEE	YamahaCD-S700
Воспроизводимые форматы	CD, CD-R/RW	CD, CD-R/RW	CD, CD-R/RW, mp3, WMA	CD, CD-R/RW, mp3, WMA	CD, CD-R/RW, mp3, WMA
CD-Текст	Нет	Да	Да	Да	Нет
Отключение дисплея	Нет	Да	Да	Да	Да
Цифровой выход	Оптический	Опт./ Коакс.	Опт./ Коакс.	Опт./ Коакс.	Опт./ Коакс.
Выход на наушники	Нет	Нет	Да	Нет	Нет
микросхема ЦАП	Н.д.	WM8740	CS4392	Burr-Brown	Burr-Brown
Величина КНИ, %	0.005	0.0015	0.002	0.01	0.002
Отношение сигнал/шум, дБ	110	100	Н.д.	118	110
Разделение каналов, дБ	85	90	110	90	Н.д.
Динамический диапазон, дБ	95	н.у.	100	95	100
Потребляемая мощность, Вт	12	25	14	Н.д.	16
Габариты, мм	430 х 98 х 291	85 x 430 x 305	440 x 339 x 104	435 х 285 х 70	435 x 96 x 300
Масса, кг	5,0	4,8	5,1	4,9	6,2
Цена, руб.	15370	18500	11170	17800	19840

Где найти фонокорректор?

Выбирая картридж, стоит также посмотреть, через какой фонокорректор вертушка подключена к hi-fi-системе. Он может быть встроенным в нее или в усилитель, и скорее всего предназначенным для головок с подвижным магнитом. Переключаемыми фонокорректорами MM/MC-типа оснащаются усилители среднего и высокого ценового уровня, но если вы рассчитываете использовать MC-картридж, то разумным будет приобрести компонентный фонокорректор. Предложение этих устройств на рынке весьма широкое, в том числе имеющих на борту усилитель для наушников и/или ЦАП для оцифровки сигнала. Однако от этих дополнительных опций легко можно отказаться в пользу модели MM/MC-типа с возможностью настройки таких параметров, как сопротивление нагрузки, входной импеданс, входная емкость и коэффициент усиления, а некоторые позволяют также выбирать кривую эквализации, соответствующую различным стандартам (RIAA, IEC).

Юстировка привода с помощью регуляторов

Ооо, это тяжёлая тема.Если я посоветую вам крутить подстроечные резисторы, то, в конце-концов, буду завален десятками тысяч писем с просьбами о помощи.

Мой искренний совет — НЕ ТРОГАТЬ ни при каких обстоятельствах юстировку лазера, фокуса, трекинга и т.д. Но если вы всё равно решились этим заняться, я ничем не смогу помочь. Всё что могу сказать, так это то, что после починки сотни лазерных головок — я знаю, как это делается, И ИМЕННО ПОЭТОМУ я настоятельно прошу не пробовать это в домашних условиях.

Так или иначе, если у вас есть мёртвый плеер, и, прочитав все написанное выше, вы считаете, что вам уже нечего терять — пробуйте крутить регуляторы. НО СНАЧАЛА ПРОМАРКИРУЙТЕ ИХ, ЧТОБЫ МОЖНО БЫЛО ВЕРНУТЬ ВСЁ НА МЕСТО. Лак для ногтей вашей жены является хорошей альтернативой, но лучше тщательно высушите его перед тем, как начать.

После маркировки, внимательно читайте подписи на печатной плате:
Philips использует 2 подстроечника — один для фокуса и один для трекинга.
Без мануала их нетрудно определить, потому как когда вы будете наблюдать работу лазерной головки во время тюнинга регулятора фокуса — линза будет двигаться вверх и вниз.
Филипсовские регуляторы настраиваются при помощи шестигранного ключа.

CDM-ки от Philips обычно настраиваются куда легче, чем Соневской породы — с их 4, 5 и даже 6 переменными резисторами. С другой стороны, в филипсовских «ме́хах» эти регуляторы находятся обычно под транспортом. Это очень плохо. Sony позволяет юстировать луч куда легче во время проигрывания.

Sony имеет следующие надписи к регуляторам: FG (focus gain — усиление фокуса), FB (focus bias/balance — балансировка фокуса), TG (tracking gain — усиление трекинга) и TB (tracking balance — балансировка трекинга). Есть также несколько других точных подстройщиков питания, которых я не упомнил. Если вы не промаркировали изначальные позиции, перед тем как их крутить — вернуть всё как было, настолько же реально, как и выиграть в лотто. То есть, даже не пытайтесь.

Настраивайте только проблемные регуляторы: focus для фокусировки, tracking для отслеживания и т.д.

В 90% случаев регуляторы в порядке в центральном положении. Если регулятор должен быть выставлен (или уже стоит) в экстремальной позиции — это признак большой беды.

Запомните, что голубые регуляторы помечаются как фокусные, белые — для трекинга, и медный радиатор стоит на контролирующем питание чипе. Микросхема CXA1081 обеспечивает работу логики сервопривода, Данное фото сделано внутри плеера Sony 227ESD, который имеет магнитные рельсы отслеживания и головку KSS-151A.

ВНИМАНИЕ: Каждый раз, когда вы меняете положение регулятора — лоток должен быть открыт и закрыт для сброса настроек памяти у серво-привода.

Есть также специальная техника нахождения правильной позиции регулятора благодаря собственному слуху — неправильно отрегулированный механизм шумит как постоянно фокусирующаяся головка или как шум от транспорта при поиске трека. Вы можете УСЛЫШАТЬ, как лазеру может быть нехорошо. Если всё ОК — лазерная система должна быть тихой и беззвучной во время проигрывания. Слушайте внимательно лазер во время подстройки резисторов.

Наконец, сказав всё это — опасайтесь открывать «ящик Пандоры» изменения регуляторов любой ценой.

Если вы настолько глупы, чтобы игнорировать все мои предупреждения — то ПОТОМ, когда вы действительно спалите лазер, можете сообщать о его смерти. Потому что он во-истину будет мертвее мёртвого.

И о тех, кто это сделал.

Я слышал это так много раз, что решил написать о лазерах, их проблемах и простых решениях.

Я взглянул внутрь более 100 плееров, которые НЕ ЧИТАЛИ CD и только один (в десятичном и двоичном виде это ровно «1») имел сломанную головку. И этот один умер из-за моей тупости. Но это не является темой для данной статьи.

А глупость других.

Есть по крайней мере двадцать причин, почему CD плеер не читает диски, и люди, имея стереотип, называют все эти проблемы СЛОМАННОЙ ГОЛОВКОЙ.

И это КРАЙНЕ НЕПРАВИЛЬНО, потому что лазерные головки более не производятся, а то, что осталось, эти святые резервы — брутально раскупаются теми, кто не знает ничего лучше, чем тупо купить новую головку.

Как разобраться в техпаспорте головки звукоснимателя и не потратить деньги зря

Сохранить и прочитать потом —

Проигрыватель винила – это не только звучание особого свойства, но и, прямо скажем, мода. При этом не все из желающих пополнить свою систему этим компонентом осознают, что подготовить его к работе – не то же самое, что подладить под себя смартфон.

Конечно, можно купить модель в сборе и даже с уже установленными настройками, а также с фонокорректором на борту и USB-выходом для оцифровки записи на пластинке; последнее удобно, но абсурдно. Когда практически все аудио, окружающее нас, цифровое, аналоговый звук стоит холить и лелеять, а чтобы он не только «ароматом», но и строго научными акустическими характеристиками мог соперничать с повсеместно распространенным, следует осмысленно подходить к его созданию.

Трансплантация CD-лазера

Ну, я небольшой фанат трансплантации лазерных головок. Если у вас нет ИДЕНТИЧНЫХ головок — это может быть трудной задачей. Это выполнимо для очень продвинутых мастеров. Я не испытывал себя в этом деле.

CDM0 и CDM1, вероятно, взаимозаменяемы. Хотя доноров в хорошей форме сейчас трудно найти. Эти двое являются, вероятно, лучшими лазерами и лучшими механизмами из когда-либо сделанных. Эти лазеры, между прочим, используются в военной ракетной технике.

По факту, CDM1 Mk.2 не является обновлением Mk.1, а суть является CDM4 PRO версии (в смысле, с металлическим литым шасси). Трансплантация с CDM4 на CDM1 Mk.2 может оказаться успешной, сто́ит попробовать это сделать.

Быть же , наоборот, донором для CDM4 довольно глупо. CDM4 весьма популярна и её нетрудно найти, но есть — я насчитал — порядка 5 вариантов модификаций данного транспорта, которые несколько усложняют эту задачу.

Самые популярные модификации — это CDM4/11, CDM4/19, CDM4/21, CDM4/25, а также CDM4/44, если меня не подводит память. CDM2 — плохой механизм, часто выходящий из строя, и, возможно, может быть совместим с CDM1 Mk.2 и некоторыми CDM4, но тут я не могу сказать точно.

CDM9 — одинок, и к нему нет братьев-близнецов, но он практически никогда и не ломается. Люблю его.

CDM12,x и VAL12,xx и VAM12,xx доступны сейчас в магазинах за 20 евро в новом состоянии, так что нет необходимости искать к ним доноров.

Транспорты CD PRO-серии от Philips настолько редки, что мне так и не удалось иметь с ними дело. Вероятно, это даже к лучшему.

Дешёвки от Sony, типа KSS-213, KSS-240 и т.д. — в большом количестве доступны на барахолках.

ПРЕДУПРЕЖДЕНИЕ: знающий человек сказал мне, что на рынке сейчас не существует НИКАКИХ оригинальных запчастей для лазеров или механизмов — все они являются либо отбраковкой, либо репликой. Это не значит, что они все поголовно плохие — это не совсем так, но тем не менее они не являются подлинными. Это относится как к Sony, так и к продукции Philips. Китайские подпольные заводы клепают тонны подделок.

Лучшие CD плееры

Onkyo C-7030

Плюсы

низкий уровень шума, создаваемый функциональным механизмом лотка CD
точное воспроизведение частотного диапазона
высокая скорость реакции на «команды» пользователя

Минусы

отсутствие USB – входа
невозможность замены сетевого кабеля
отсутствие опции «объёмного» звучания воспроизводимого контента

От 17990 ₽

Рейтинг CD плееров начнем с Onkyo C-7030. Качество сборки в сочетании с небольшим весом и прочной алюминиевой фронтальной панелью делают данную модель дискового проигрывателя идеальной для регулярного домашнего использования без необходимости специального обслуживания владельцем.

Pioneer PD-10

Плюсы

корректное воспроизведение mp3 файлов
стильный внешний вид
приемлемое звучание

Минусы

невозможность воспроизведения дисков 5.1
высокий уровень шума, создаваемый функциональным механизмом сд плеера
качество сборки

От 15930 ₽

Качественный проигрыватель для воспроизведения файлов с CD – дисков, созданный для ценителей качественного звучания, а также стильного внешнего вида стационарной техники для домашнего использования.

Denon DCD-720AE

Плюсы

качественный стереозвук
возможность «чтения» файлов с USB – носителей
простота в использовании

Минусы

отсутствие кнопки открытия/закрытия лотка для диска на пульте ДУ
небольшой набор функциональных возможностей плеера
отсутствие коаксиального цифрового выхода

От 19989 ₽

При внешне скромном дизайне и ограниченном функционале данная модель CD – плеера идеально справляется со своими базовыми «задачами», а именно точной передачей частотного диапазона воспроизводимого контента, создавая при этом «3D эффект» звучания для пользователя.

Marantz CD5005

Плюсы

качественное звучание
«интуитивное» управление
удобный в использовании пульт ДУ

Минусы

отсутствие USB – входа
отсутствие SACD
стоимость

От 24890 ₽

Качественный CD – проигрыватель «представительского» класса, способный обеспечить своего пользователя не только точной передачей воспроизводимого частотного диапазона, но и подарить эстетическое удовольствие своим современным дизайном, универсальным для любого интерьера.

YAMAHA CD-S300

Плюсы

качество сборки
«объёмное» качественное звучание
«бесшумный» привод

Минусы

ограниченный функционал пульта ДУ
отсутствие возможности «прочтения» файлов, форматов не MP3
непродуманное навигационное меню пользователя

От 23650 ₽

Надёжный дисковый плеер от проверенного производителя, благодаря продуманным функциональным и техническим возможностям способный удовлетворить даже самый взыскательный вкус пользователя техники рассматриваемого сегмента.

Учитывая большое разнообразие моделей дисковых плееров, представленное на потребительском рынке сегодня, перед непосредственной покупкой гаджета пользователю целесообразно сформулировать для себя ключевые характеристики, определяющие качество проигрывателя в конкретном случае. Вышеприведенный обзор топовых моделей, а также советы по подбору устройства рассматриваемого сегмента, несомненно, окажут существенную помощь потенциальному покупателю в принятии решения о покупке конкретного девайса для прослушивания музыки.
