Как подключить автомобильный усилитель своими руками

Второе поколение усилителей мощности Emotiva BasX: улучшенные схемы и автоматическое включение

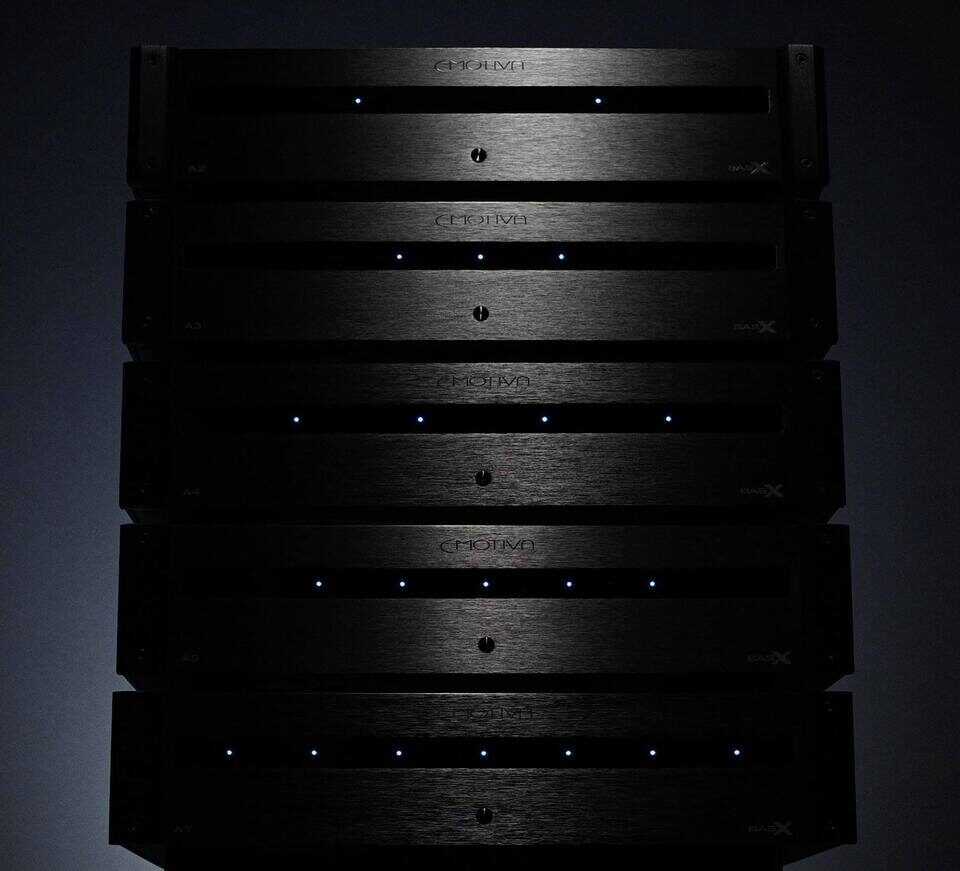

Во втором поколении усилителей Emotiva BasX представлено пять моделей: двухканальный A2, трехканальный A3, четырехканальный A4, пятиканальный A5 и семиканальный A7.

Все модели 2021 года получили усовершенствованные блоки питания, новые оптимизированные входные каскады, опцию автоматического включения при появлении сигнала, а также немного измененные лицевые панели. Производитель отметил, что звучание усилителей стало более детальным, чистым и свободным с точки зрения запаса мощности для динамических переходов.

Обновленный BasX A2 способен дать до 250 Вт на канал при 4 Ом или 160 Вт при 8 Ом. Усилитель выполнен в классе A/B и обладает показателем КНИШ ниже 0,02%. В Emotiva эту модель рекомендовали как основу для традиционной стереосистемы.

Также производитель предложил A2 в качестве отдельного усилителя для пары колонок окружающего звука. Если верить компании, BasX A2 хорошо впишется в систему на основе аудиофильских компонентов других производителей.

Модель A3, помимо наличия третьего дополнительного канала, практически не отличается от базовой A2. Мощность этой версии немного ниже: 140 Вт при 8 Ом.

Четырехканальная версия рассчитана на две пары колонок в системе объемного звука или на две отдельные зоны. При сопротивлении АС в 8 Ом усилитель BasX способен дать до 100 Вт на канал.

Пятиканальный A5 и семиканальный A7, согласно Emotiva, станут хорошими решениями для организации ДК. Обе модели можно использовать независимо или вместе с другими усилителями. Мощность A5 составила 95 Вт на канал (8 Ом), семиканальный A7 способен на 90 Вт при том же импедансе.

Все усилители мощности BasX второго поколения уже доступны в России: за A2 попросили около 55 000 рублей, за A3 — 62 000 рублей, A4 — 70 000 рублей, A5 — 76 000 рублей, A7 — 90 000 рублей.

Источник

Как подключить два усилителя мостом

Master/Slave

На усилителях, предназначенных для такого соединения, имеются переключатели MASTER/SLAVE. Поэтому при мостовом подключении один из усилков будет ведущим (Master) второй ведомым (Slave), установите переключатели в этом соответствии. Именно к Master подключаются межблочные кабели (тюльпаны) от магнитолы, а от него через моно разъем сигнал передается на Slave (одинарным межблоком). Это делается для того, чтобы все настройки и управление осуществлялось с одного моноблока — с Master, то есть gain, фильтры, subsonic и т.п. будут выставляться только на нем. Не нужно брать Y разветвители, чтобы пытаться воткнуть межблочники еще и в Slave.

Если производителем заявлена работа возможность работы усилителя в мост, но нет переключателей Master / Slave, значит на нем будет сразу два гнезда с названиями, подобными — Bridge Input и Bridge Output. В таком случае,  на ведущем усилителе используете гнездо Bridge Output и соединяете его с гнездом Bridge Input ведомого.

Подключение акустических проводов

Здесь будьте внимательны и ничего не перепутайте: минусовые разъемы двух усилителей соединяем между собой; далее плюс (+) Ведущего (Master) подключаем к плюсу сабвуфера, а плюс Ведомого (Slave) к минусу сабвуфера!

Да, к сабу идут два плюсовых провода, не нужно напрягаться — все правильно. Дело в том, что на вход одного усилителя подается прямой сигнал, а для второго сигнал переворачивается на 180 градусов. Поэтому  на выходе одного растет положительный потенциал, а на выходе второго такой же но отрицательный. Прирост мощности происходит от того, что усилители или каналы (в случае использования одного уся) работают в пониженном сопротивлении. К примеру, если саб скоммутирован на 4 Ом, то каждый усилитель или канал работает в 2 Ом и т.д.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным

Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору

Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Часть 1. Преобразователь напряжения

Несмотря на всё многообразие автомобильных усилителей их схемотехника схожа. Давайте узнаем, как устроен рядовой усилитель для авто.

Начнём с блока питания или инвертора. Дело в том, что сам усилитель питается от бортового аккумулятора 12V. А усилительная часть требует двухполярного напряжения ±25 вольт, а иногда и больше.

На печатной плате усилителя обнаружить преобразователь не сложно, его выдаёт тороидальный трансформатор и куча электролитов.

Преобразователь на плате усилителя CALCELL.

А это уже усилитель Lanzar VIBE. Преобразователь занимает половину печатной платы.

В большинстве случаев преобразователь строится на базе микросхемы ШИ-контроллера TL494CN, которую легко обнаружить в блоках питания AT от ПК.

В мои руки попали несколько автоусилителей китайской сборки (CALCELL, Lanzar VIBE, Supra, Fusion). Во всех этих усилителях применялась схема преобразователя весьма похожая на ту, что опубликована в журнале «Радио» («Трёхканальный УМЗЧ для автомобиля», автор В. Горев, №8 от 2005 года, стр. 19-21). Вот данная схема.

Отличие данной схемы от тех, что применяются в промышленных образцах автоусилителей — это другая элементная база, а также применение одного вторичного выпрямителя (здесь их два). В серийных образцах также отсутствуют компенсационные дроссели (2L2 — 2L3, 2L4 — 2L5) и, соответственно, электролиты 2С9, 2С10, 2С13, 2С14. От всей этой цепи остаются только ёмкие электролитические конденсаторы на 3300 — 4700 мкФ (35 — 50V) на выходе преобразователя (2С11, 2С12).

На входе преобразователя для фильтрации помех от бортовой сети устанавливается П-образный фильтр (LC-фильтр + ёмкостной фильтр). Он состоит из дросселя на ферритовом кольце (2L1) и двух электролитических конденсаторов (на схеме – 2С8, 2С21). Иногда, чтобы увеличить общую ёмкость конденсаторов, ставят несколько конденсаторов и соединяют их параллельно. Конденсаторы выбираются на рабочее напряжение 25V (реже 35V) и ёмкостью от 2200 мкФ.

Кроме этого в промышленных схемах цепи перевода из дежурного режима в рабочий выполнены на базе маломощных транзисторов. В приведённой же схеме для включения усилителя используется обычное электромагнитное реле на 12V.

В усилителях CALCELL, Lanzar VIBE, Supra в цепях обвязки микросхемы TL494CN установлена цепь из нескольких биполярных транзисторов. При подаче +12 на клемму «REM» (Remote – «управление») происходит запуск преобразователя – усилитель включается.

Схема инвертора – двухтактный преобразователь. В качестве ключевых транзисторов используются полевые N-канальные MOSFET транзисторы (например, IRFZ44N – аналог STP55NF06, STP75NF75) Также могут применяться и более мощные аналоги IRFZ46 — IRFZ48. Чтобы увеличить мощность преобразователя в каждом плече устанавливается по 2, а иногда и по 3 MOSFET-транзистора, а стоки их соединяются.

Благодаря этому через транзисторы можно прокачать значительный импульсный ток. Нагрузкой стоков полевых транзисторов являются 2 обмотки импульсного трансформатора. Он тороидальный, то есть в виде кольца с обмотками провода довольно большого сечения.

Так как с импульсного тороидального трансформатора напряжение снимается импульсное, то его нужно выпрямить. Для этих целей служат два сдвоенных диода. Один имеет общий катод (MURF1020CT, FMQ22S), а другой общий анод (MURF1020N, FMQ22R). Диоды эти непростые, а быстрые (Fast), рассчитанные на прямой ток от 10 ампер.

В результате на выходе получаем двухполярное напряжение ±25 — 27V, которое требуется для «раскачки» мощных выходных транзисторов усилителя мощности звуковой частоты (УМЗЧ).

О важных мелочах. Чтобы отремонтировать автоусилитель в домашних условиях, необходим блок питания на 12V и ток несколько ампер. Я использую либо компьютерный блок питания или , который приобрёл для светодиодной ленты. О том, как подключить автомобильный усилитель дома читайте тут.

Также рекомендую заглянуть на страничку с примерами ремонта автомобильных усилителей.

Нравится

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

• Ремонт люстр с пультом ДУ своими руками.

• Как устроен сварочный инвертор.

• Как заменить дисплей на планшете?

Описание

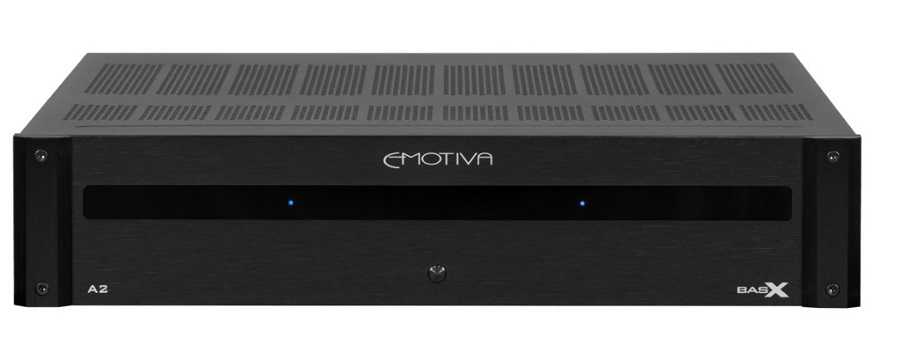

Emotiva BasX A2 — идеальный усилитель, который может служить основой великолепно звучащей стереосистемы, для питания передних основных динамиков в системе объемного звучания или для модернизации передних левого и правого каналов вашего любимого приемника объемного звука.

BasX A2 — это двухканальный усилитель мощности, обеспечивающий мощность 160 Вт / канал при сопротивлении 8 Ом и 250 Вт / канал при сопротивлении 4 Ом, с номинальным коэффициентом гармонических искажений + шум

ФУНКЦИИ:

Качество звука прежде всего

• Создан, прежде всего, для великолепного звучания во всех типах аудиосистем со всеми типами музыки.
• Великолепное звучание выходного каскада класса A / B обеспечивает плавный, детальный звук и невероятно естественное изображение без тени резкости или напряжения.
• Низкий уровень шума, широкополосный дизайн и оптимизированный входной каскад позволяют вам слышать все, что могут предложить ваши источники высокой четкости.
• Полностью стабильна с реальными динамиками в реальных системах; не только на испытательном стенде.

Надежная инженерия и качественная сборка

• Мощный линейный источник питания с увеличенным тороидальным силовым трансформатором обеспечивает достаточный ток для питания даже сложных динамиков.
• Высококачественные детали и конструкция обеспечивают годы надежной безотказной службы.
• Тяжелое стальное шасси с фрезерованной алюминиевой лицевой панелью обеспечивает прочность и привлекательный внешний вид.
• Двусторонние печатные платы FR4 со сквозными отверстиями помогают оптимизировать пути прохождения сигнала и минимизировать потребность в двухточечной проводке.

Гибкие подключения сигналов и варианты питания

• Несимметричные входы через стандартные разъемы RCA подходят для всех стандартных несимметричных межсоединений.
• Сверхмощные изолированные пятиполосные клеммные колодки для динамиков позволяют использовать широкий спектр кабелей для динамиков с оголенными проводами, наконечниками или банановыми вилками.
• Автоматическое обнаружение входа
• Вход и выход удаленного триггера позволяют BasX A2 управлять другим оборудованием с триггером.
• BasX A2 предназначен для работы от 115 В переменного тока или 230 В переменного тока при 50/60 Гц и автоматически обнаруживает и настраивает себя на правильное сетевое напряжение.

Стильный новый образОбновленная передняя панель придает новому BasX A2 элегантный современный вид, который хорошо вписывается практически в любой интерьер.

Надежная, но бесшумная защита системыЗащита от неисправностей аудиофильского уровня полностью прозрачна в нормальных условиях прослушивания, но защищает усилитель и другое оборудование практически от всех распространенных неисправностей.

В магазине «АудиоТехника» вы всегда можете купить различные компоненты качественной аппаратуры любых известных брендов.

Оформляйте покупку прямо сейчас. Для этого поместите выбранный товар в Корзину и нажмите кнопку «Оформить заказ».

Не нашли у нас то, что искали? Привезем любые компоненты Hi-Fi и Hi-End техники на заказ в короткие сроки и по самой выгодной цене!

Перед покупкой уточняйте технические характеристики и комплектацию товара у продавца.

Источник

Emotiva BasX A2

Технические характеристики:

Топология цепи BasX A2 — это стереоусилитель мощности. BasX A2 сочетает в себе классическую архитектуру усилителя для аудиофилов, основанную на мощном линейном источнике питания, и тщательно спроектированный выходной каскад сильноточного короткого сигнала класса A / B с усовершенствованной микропроцессорной схемой мониторинга и защиты для обеспечения превосходного качества звука. по действительно разумной цене.

Технические характеристики аудио Выходная мощность: (два канала)160 Вт RMS на канал; 20 Гц — 20 кГц; THD Полоса пропускания мощности (при номинальной мощности; нагрузка 8 Ом): от 20 Гц до 20 кГц (+/- 0,07 дБ)Широкополосный частотный диапазон: от 10 Гц до 80 кГц + 0 / -1,8 дБTHD + шум: Отношение сигнал / шум (нагрузка 8 Ом): > 112 дБ; расчетная номинальная мощность; (A-взвешенный). Минимальный рекомендуемый импеданс нагрузки (на канал): 4 Ом(что соответствует одной нагрузке 4 Ом или двум параллельно подключенным нагрузкам 8 Ом). Коэффициент демпфирования (нагрузка 8 Ом): > 500. Входная чувствительность (для номинальной мощности; нагрузка 8 Ом): 1,2 В. Усиление: 29 дБ. Входное сопротивление: 27 кОм.

Входные и выходные соединения Входные соединения: несимметричный (RCA); по одному на каждый канал. Выходные соединения динамика: 5-контактные клеммы аудиофильского уровня. Триггер: Триггерный вход: 5 — 12 В (переменный или постоянный ток); Требуется входной ток Требования к питанию 115 В переменного тока или 230 В переменного тока при 50/60 Гц (определяется автоматически).

Органы управления и индикаторы передней панели Режим ожидания: кнопка.Светодиоды состояния: по одному на канал; синий.Светодиоды состояния меняют цвет на красный, указывая на состояние неисправности.Индикатор режима ожидания: желтый.

Органы управления на задней панели Переключатель питания переменного тока: кулисный переключатель (переключает основное питание переменного тока).Переключатель индикаторов состояния: отключает индикаторы состояния на передней панели.Auto On — автоматическое обнаружение источника

Защита BasX A2 защищен от чрезмерной рабочей температуры, короткого замыкания в соединениях динамиков, замыканий на землю и других общих неисправностей.

Механические характеристики Размеры: ширина 17 дюймов, высота 4 дюйма, глубина 15-1 / 2 дюйма (без соединителей).21-1 / 2 дюйма в ширину, 8 дюймов в высоту и 21 дюйм в глубину (в коробке). Вес: 25,2 фунта (без упаковки)33 фунта (в коробке)

Бесплатная доставка по России! Подарок к каждому заказу!

Купите этот товар по клубной цене!

Чтобы увидеть клубные цены, Вам нужно вступить в «Клуб покупателей магазина «АудиоТехника».

*Это займет меньше минуты, просто заполните мини-анкету и авторизуйтесь на сайте.

Конструкция и функциональность

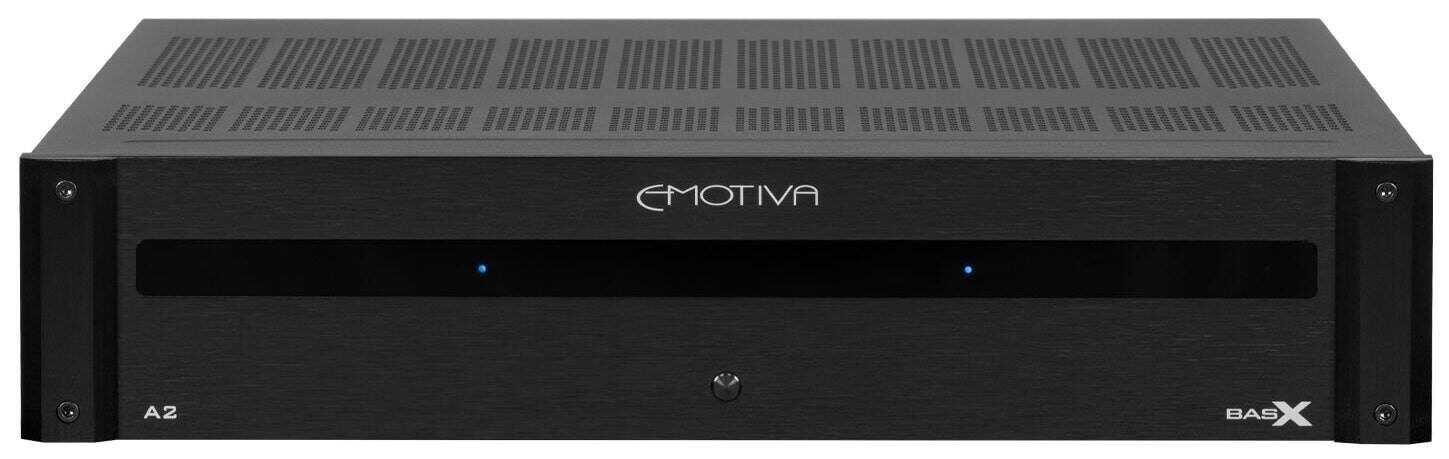

Видимые снаружи изменения не радикальны, но настолько очевидны, что A2 легко отличить от A-300. «Дисплей» сужается и удлиняется — кусок пластика темного цвета, за которым в двухканальном варианте расположены три светодиода: желтый для режима ожидания и два синих светодиода для индикации работы двух каналов (в двухканальном варианте). версия «макс», то есть A7, синих светодиодов семь, и поскольку Emotiva любит использовать одни и те же корпуса для многих своих устройств, пришлось расширить «окно»).

Внизу небольшой круглый переключатель, без подсветки и логотипа (буква E). Лицевая сторона по-прежнему представляет собой толстый кусок алюминия с привинченными к бокам трапециевидными профилями — в этом отношении ничего не изменилось. Верх и бока сделаны из листового металла с вентиляционными отверстиями, вырезанными немного иначе, чем в А-300. Все ставится на такие же высокие, твердые и не очень точно обработанные ножки, как и раньше.

Заднюю часть А2 можно спутать с А-300. Двухконтактная розетка питания сопровождается большим переключателем, двумя светодиодными индикаторами напряжения (115/230 В), клеммами для одной колонки в пластиковых хомутах, входами RCA для правого и левого каналов, а также триггерами (выход и вход) и двумя переключателями. («старый» светодиодный индикатор состояния и «новый» Auto-On, благодаря которому насадка может автоматически включаться / выключаться после обнаружения / потери сигнала).

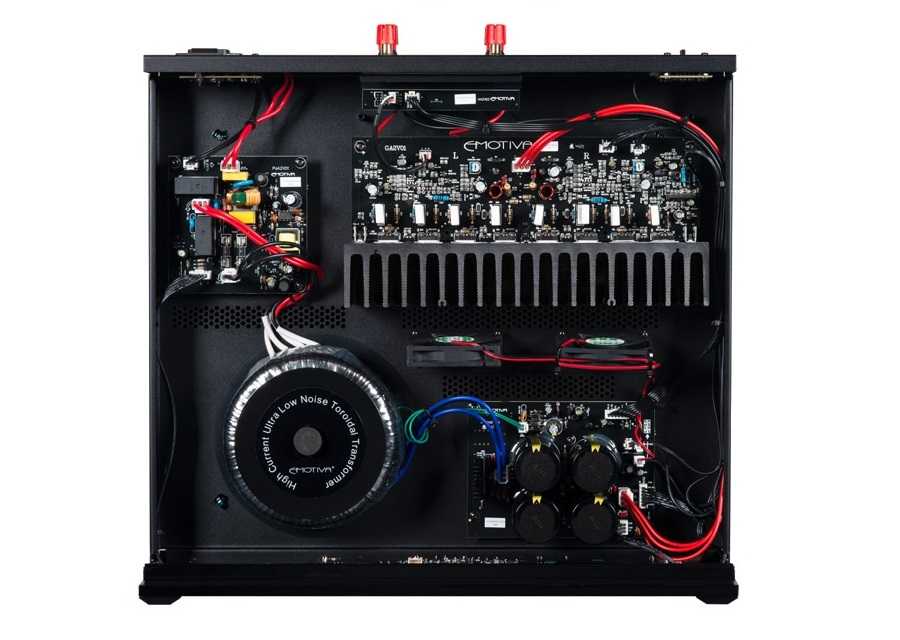

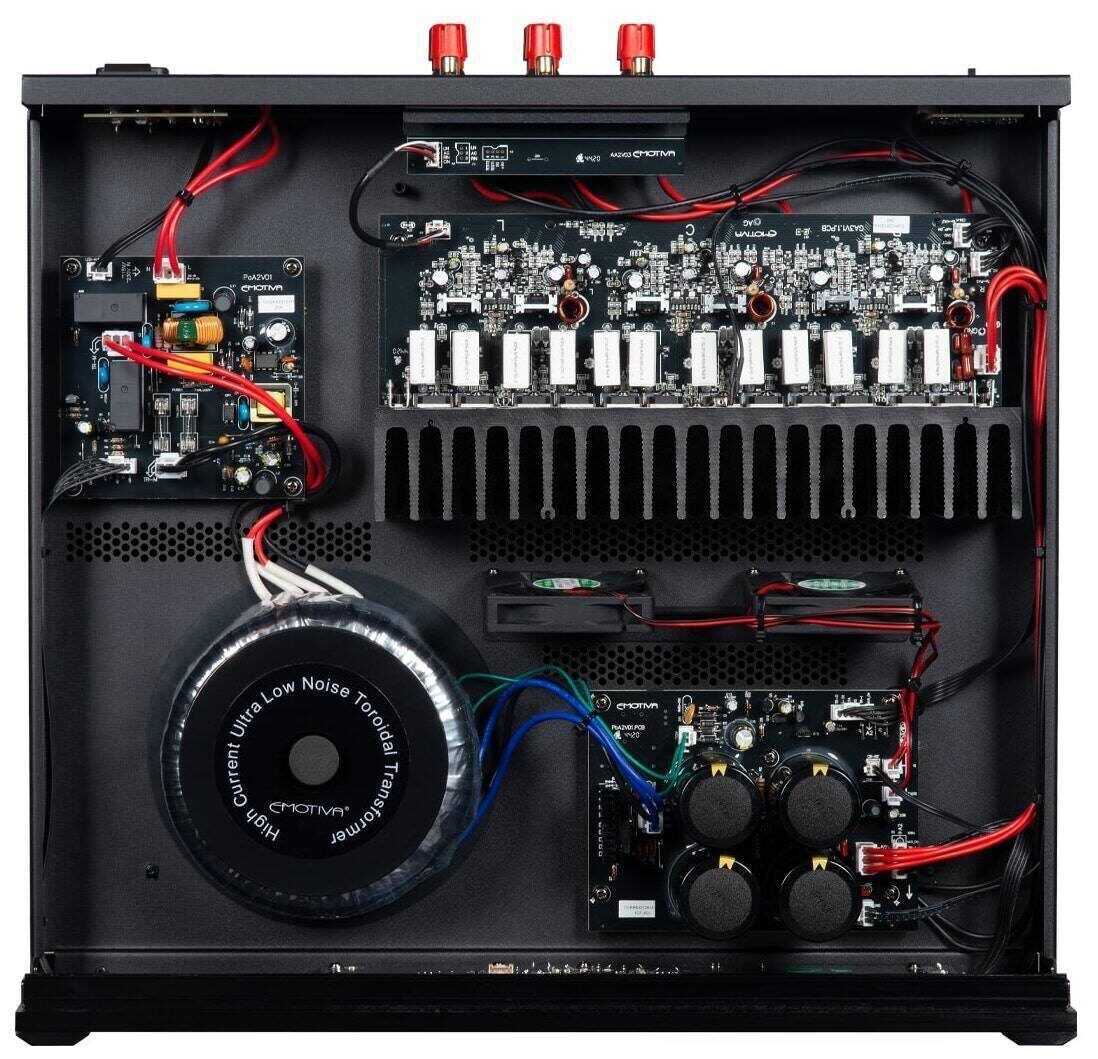

Изменения внутри тоже можно назвать косметическими. На этот раз «вспомогательный» импульсный блок питания разместили не на двух, а на одной плате. Основное энергоснабжение снова основано на огромном тороиде и электролитах общей емкостью 40 000 кубометров. µF с напечатанным логотипом Emotiva. К радиатору прикручено восемь транзисторов: по два NJW0302G и по два NJW0281G в каждом канале. Отвод тепла обеспечивается двумя вентиляторами, которые включаются при необходимости (во время теста они либо вообще не включались, либо работали очень тихо, по крайней мере, я не заметил никаких дополнительных шумов, связанных с их присутствием).

Как правильно подключить усилитель мостом?

Подключение усилителя мостом позволяет заметно улучшить рабочие показатели и повысить мощность. При «мостовании» 2 канала объединяются в 1, что способствует снижению уровня сопротивления примерно вдвое, мощность также растет в 2-2,5 раза, так как происходит объединение возможностей каналов. В подобном режиме один из каналов работает за (+), а другой за (-).

Конечно, конкретный эффект будет во многом определяться моделью используемого звукового усилителя и особенностями питания системы. Подобный вариант подключения очень часто используется при формировании автомобильных стереосистем, так как позволяет передать мощный монофонический сигнал на низкочастотный динамик (сабвуфер).

Это дает возможность получить улучшенное и более насыщенное звучание басов.

Подключить мостом можно не только 2 разных канала одного 2-канального или 4-канального усилителя, но и 2 отдельно взятых моноблока. В этой статье мы разберем особенности реализации обоих вариантов.

Особенности мостового подключения автомобильных усилителей

В общем виде соединение каналов усилка в мост предполагает, что берется положительно заряженный провод сабвуфера и соединяется с положительной контактной клеммой одного канала, а отрицательный аналогично соединяется с минусовой клеммой второго канала. Ничего сложного в этой процедуре нет, при этом не потребуется делать никаких дополнительных соединений. Главное, перед подключением заранее убедиться в том, что имеющийся в наличии усилитель поддерживает мостовое соединение. Как правило, это пишут в инструкции и сопроводительной документации к устройству.

Теперь давайте рассмотрим на примере порядок мостового соединения 2-канального и 4-каналого усилителя звука.

Подключение мостом 2-канального усилителя

Тут порядок действий следующий:

• Зачистите контактные провода динамика (сабвуфера) перед подключением. Это необходимо, чтобы при подключении контакт был полноценным и надежным.
• Подключите динамик к усилителю, соблюдая последовательность: (+) провод динамика соединяйте с разъемом «A» (это (+) первого канала), а (-) провод динамика — с разъемом «D» (это (-) второго канала).
• Для подключения провода сначала надо выкрутить винт в разъеме, затем вставить провод между клеммами разъема и как можно сильнее зафиксировать контакт, закрутив винт.

Подключение мостом 4-канального усилителя

В этом случае порядок действий практически аналогичен предыдущему, разница лишь в том, что процедуру придется проделать дважды, так как тут подключается два динамика, по одному на каждый два объединяемых в мост канала усилителя:

• Зачистите контактные провода на динамиках и/или сабвуфере перед подключением. Это нужно для того, чтобы при подключении контакт был полноценным и надежным.
• Подключите к усилителю сначала первый динамик, соблюдая последовательность: (+) провод динамика соединяйте с разъемом «A» (это (+) первого канала), а (-) провод динамика — с разъемом «D» (это (-) второго канала).
• Теперь можно подключать второй динамик, соблюдая последовательность: (+) провод динамика соединяйте с разъемом «Е» (это (+) третьего канала), а (-) провод динамика — с разъемом «Н» (это (-) четвертого канала).
• Для подключения проводки так же как и в случае с 2-канальным усилителем, сначала выкрутите винт в разъеме усилителя, вставьте провод между клеммами разъема и тщательно закрутите винт обратно. Проверьте, чтобы провод был надежно зафиксирован.

Качество звука

Могут ли люди с А-300 спокойно спать? Вот в чем вопрос! Звуковые изменения не являются революционными, это ясно, но их нельзя игнорировать, и A2 не добавляет ничего нового. Поначалу после переключения с А-300 (в то время я использовал предусилитель Naim Supernait 3) мне было трудно понять это и выразить словами. Безусловно, оба усилителя имеют одинаковый уровень. Но более длительные сеансы прослушивания с другими предусилителями (яркий и сочный, красочный звук, полученный, например, в связи с ЦАП / предусилителем Alita NuPrime) позволили мне выявить наиболее важные отличия и сделать следующие выводы.

В целом, A2 — это усилитель с более живым, чистым и объемным звуком, чем его предшественник. Тональный баланс A2 немного сдвинут вверх: высокие частоты, во-первых, сильнее, выразительнее, во-вторых, более разрешены. В A-300 высокие частоты немного более сдержанные и, следовательно, лучше интегрированы со средними частотами. Сопрано А2 «освобождены», что связано, среди прочего, с впечатление лучшего помещения, особенно так называемого воздуха, более глубокая перспектива и более четкие планы. Такие слегка подчеркнутые, но чистые и точные высокие частоты, очень красиво растянутые в сторону самых высоких звуков, также звучат эффективно, потому что они увеличивают затухание и положительно влияют на расположение виртуальных источников (ударных) и динамику в микромасштабе.

(. ) A2 — это усилитель с более живым, чистым и объемным звуком, чем его предшественник.

Противоположный конец звукового спектра по-прежнему впечатляет своей массивностью и глубиной, но он немного более очерчен, а значит, точнее, чем у А-300. На мониторах также можно услышать, что верхний поддиапазон басов немного «спустился». Низкие тона компенсируют это более точным рисунком, меньшим искажением, воспринимаемым как «просыпание». A2 более компактный и точный по басам, и не так явно «теплый», но все же имеет отличный «удар».

Средние частоты остаются нейтральными. С хорошим предусилителем A2 может улавливать богатый по цвету звук, в то же время нейтральный и свободный. Звуки таких инструментов, как фортепиано или саксофон, аутентичны, незатухают и живы. Здесь появляется множество деталей, благодаря которым отображается воспроизвидение как живое и энергичное. Немного лучшая четкость по сравнению с A-300 дает более прямой и выразительный звук.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Обзор Emotiva BasX A2

Когда я узнал о выпуске нового усилителя мощности Emotiva A2, преемника уважаемого A-300, я подумал, что серия BasX, вероятно, пострадала от «проклятия» импульсного источника питания. Между тем выяснилось, что американский производитель также решил предложить в этой серии двух-, трех-, четырех-, пяти- и семиканальные устройства, обозначенные соответственно A2, A3, A4, A5 и A7, которые, вероятно, стали предлогом для оптимизации базовой компоновки.

Общая концепция этой конструкции такая же, как и раньше. Он по-прежнему основан на очень надежном линейном источнике питания, коротких путях прохождения сигнала и каскадах усиления, работающих в классе AB. Итак, что изменилось и как это повлияло на звук?
