Из-за чего не открывается лоток DVD-привода?

Итак, вот три самые распространенные причины, из-за которых не выезжает дисковод в DVD-плеере.

Причина №1

Самая частая проблема — проблема с питанием. Достаточно часто во время ремонта выявляется частичная потеря емкости фильтрующих конденсаторов в схеме блока питания (высыхание, вспучивание). Иногда дефектные конденсаторы видны невооруженным глазом, но чаще об их неисправности свидетельствуют сильные пульсации по питанию (осциллограф вам в помощь).

Это приводит к глючной работе драйвера двигателей, зависаниям во время воспроизведения (причем симптом начинает проявляться в первую очередь на ДВД-дисках) или даже к полной неработоспособности плеера.

Конечно, причиной того, что BBK не видит диск, может быть и банальная пыль на линзе, но если при этом еще и не работает механизм привода, то дело не в пыли.

Меняем конденсаторы на качественные новые (обязательно 105С). Приветствуется установка параллельно каждому электролиту дополнительного керамического конденсатора, емкостью ~1 мкФ.

Причина №2

Вторая вероятная причина: выход из строя одного из двигателей. В состав плеера входит аж три коллекторных двигателя постоянного тока с номинальным рабочим напряжением 3 вольта.

Высока вероятность, что с одним из двигателей приключилась какая-нибудь неприятность: заклинивание ротора, внутренний обрыв или КЗ. Иногда обрыв или короткое можно выявить только измерением сопротивления при одновременном прокручивании вала двигателя руками. В норме оно должно лежать в пределах 8-20 Ом.

Примечательно, что неисправность даже одного из двигателей может влиять на все остальные. В частности, нерабочий двигатель позиционирования лазерной головки приводит к тому, что DVD плеер не открывает дисковод. Двигатели можно менять на точно такие же по внешнему виду, но рассчитанные на напряжение 5.9V.

Причина №3

Третье, что обязательно стоит проверить — это исправность датчика начального положения каретки*.

*Каретка — это подвижная часть привода, на которой закреплена лазерная головка. Перемещается на двух параллельных направляющих:

Датчик начального положения каретки представляет собой механический концевой выключатель:

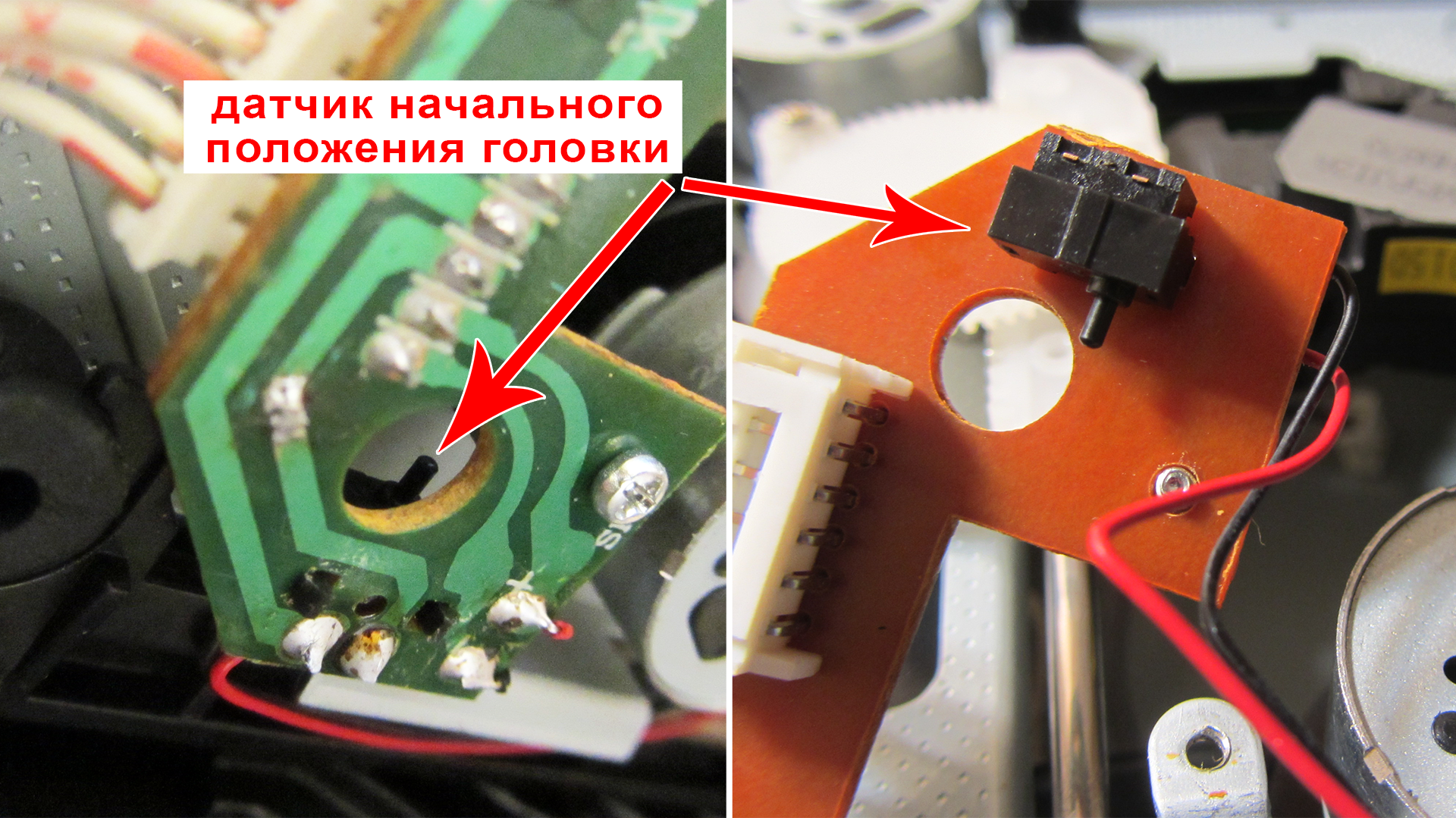

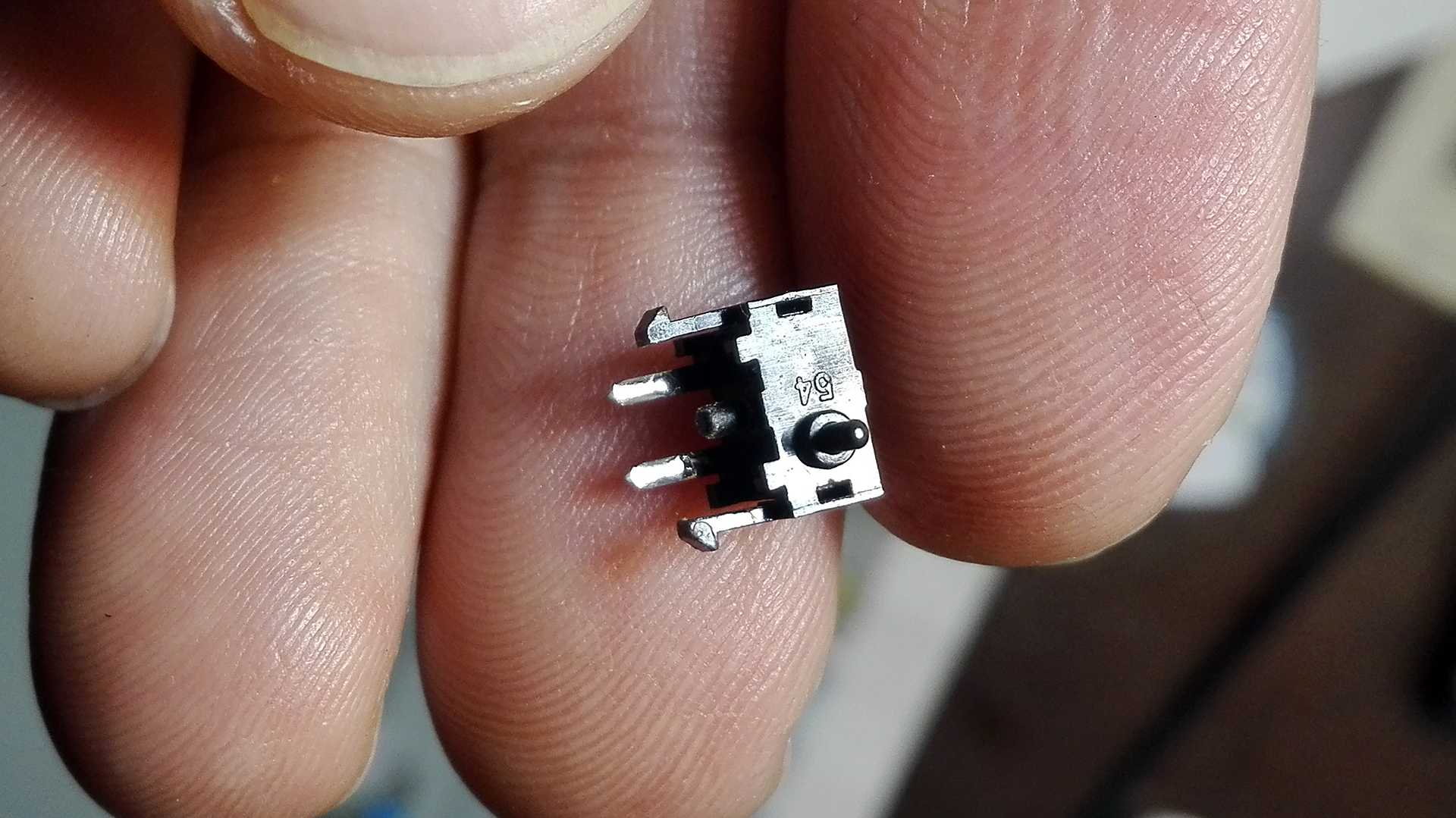

На самом деле, это довольно-таки маленькая и нежная кнопочка:

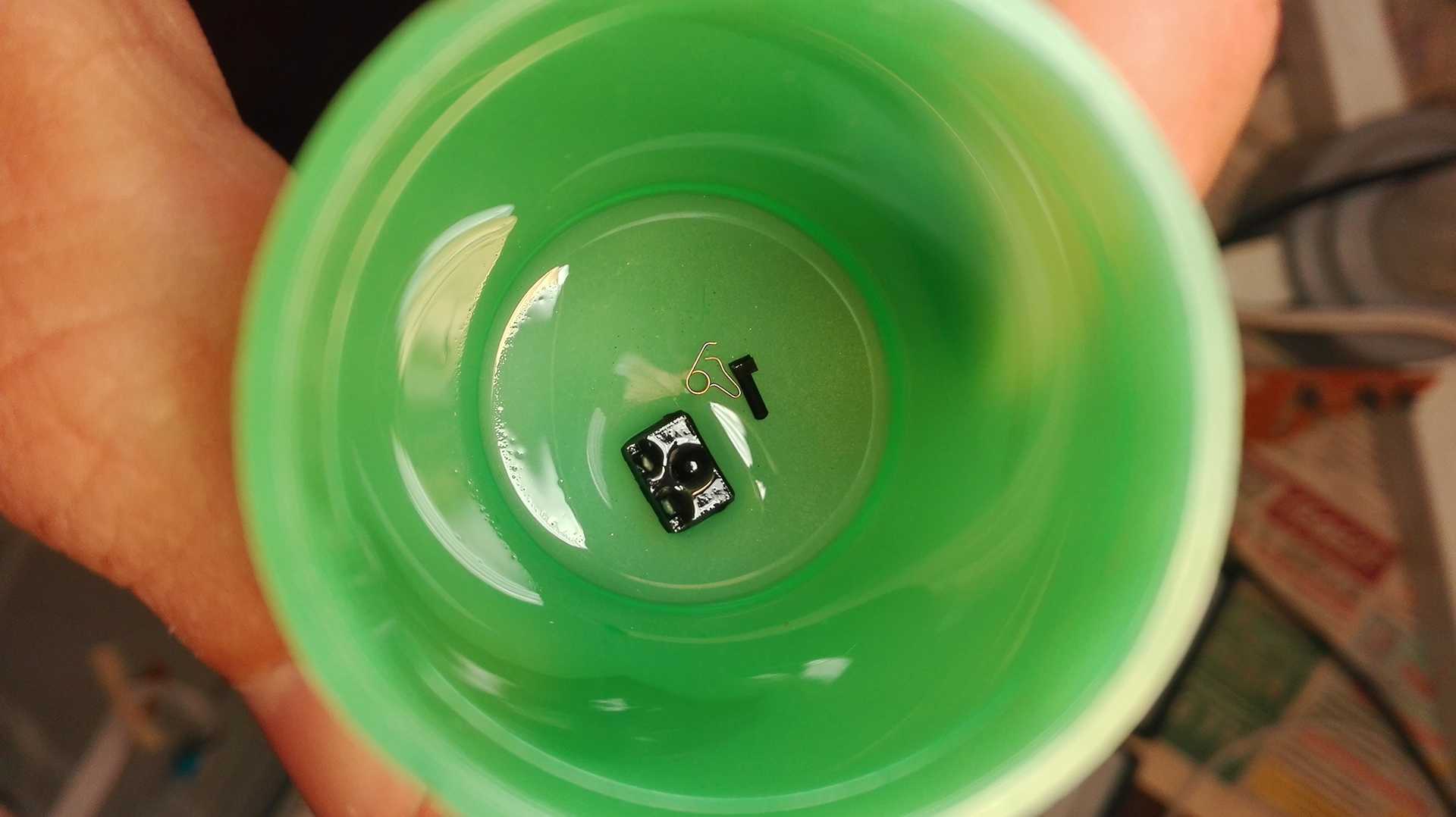

Со временем внутри нее накапливается непонятная зеленоватая субстанция, представляющая собой, судя по всему, смесь окислов меди и смазки. Этот состав обладает некоторой электропроводностью, что приводит к ложным срабатываниям датчика.

Прежде чем дать команду на открытие лотка, контроллер загоняет каретку в начальное положение (до срабатывания концевика) и немного отступает назад. После чего каретка вместе с лазерной головкой уходит вниз и лоток выезжает. Если кнопка всегда нажата (из-за загрязнений), логика работы нарушается, контроллер делает вывод о какой-то ошибке и останавливает программу.

Наличие паразитного сопротивления в кнопке проявляется так: при нажатии кнопки извлечения диска, головка делает пару шагов назад, двигатель загрузки/выгрузки диска кратковременно включается и все стопорится. На индикаторе появляется надпись «OPEN».

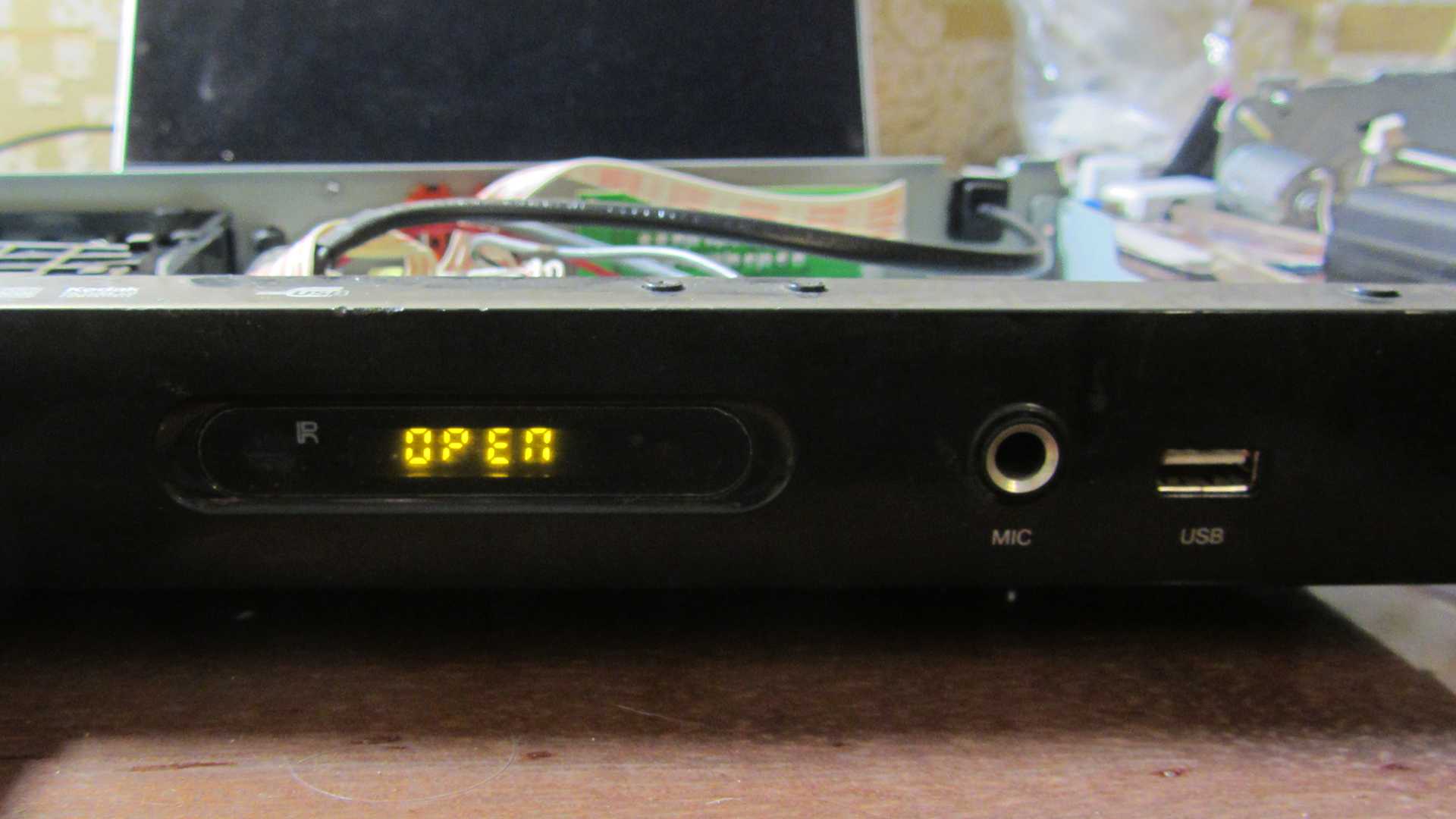

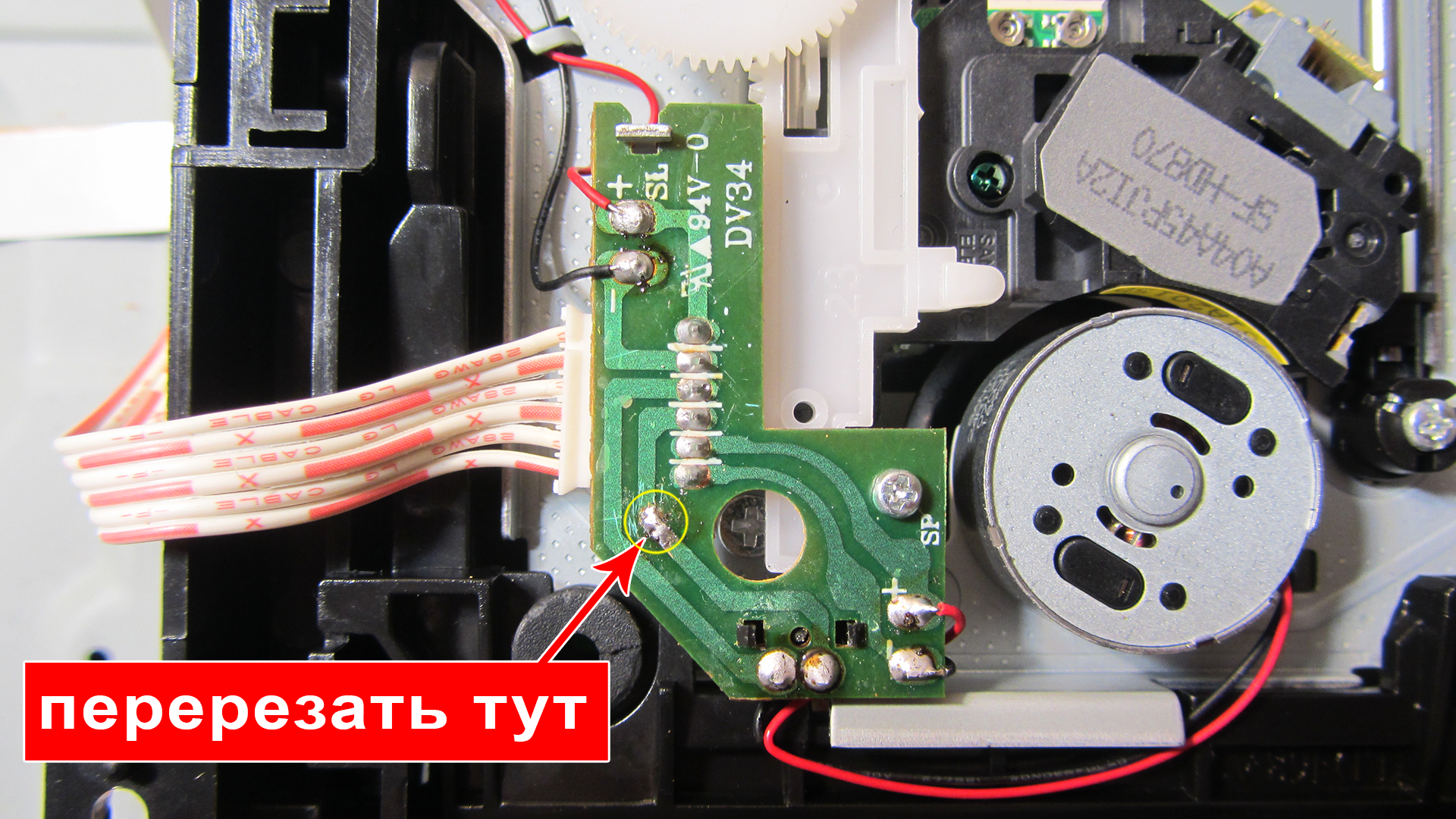

Убедиться в неисправности кнопки можно временно перерезав дорожку. В этом случае лоток начнет открываться и закрываться, как положено.

В микросхеме драйвера предусмотрена защита, поэтому напряжение на двигатель позиционирования головки подается только в течении определенного периода времени. Независимо от того, достигла ли головка заданного положения, сработал ли концевой датчик, двигатель проработает примерно 3 секунды и отключится.

Проблема решается заменой кнопки. Если новую кнопку найти не удалось, то можно попытаться разобрать старую и все потроха почистить зубной щеткой смоченной в спирте:

После такого купания она проработает еще не один год.

Последний дефект относится к так называемым «плавающим» неисправностям, поэтому трудно поддается выявлению. Так что, если у вас DVD BBK и не открывается дисковод — проверяйте кнопку-датчик.

И о тех, кто это сделал.

Я слышал это так много раз, что решил написать о лазерах, их проблемах и простых решениях.

Я взглянул внутрь более 100 плееров, которые НЕ ЧИТАЛИ CD и только один (в десятичном и двоичном виде это ровно «1») имел сломанную головку. И этот один умер из-за моей тупости. Но это не является темой для данной статьи.

А глупость других.

Есть по крайней мере двадцать причин, почему CD плеер не читает диски, и люди, имея стереотип, называют все эти проблемы СЛОМАННОЙ ГОЛОВКОЙ.

И это КРАЙНЕ НЕПРАВИЛЬНО, потому что лазерные головки более не производятся, а то, что осталось, эти святые резервы — брутально раскупаются теми, кто не знает ничего лучше, чем тупо купить новую головку.

Подготовка и необходимые провода

Описание подключения магнитофона к ТВ имеется в документации по использованию оборудования. Соединение штекеров происходит поэтапно, но можно столкнуться с проблемой отсутствия нужных для соединения разъёмов.

В данных устройствах используются следующие подключения:

• RCA (тюльпан);
• коаксиальный шнур;
• SCART кабель;
• S-Video.

Не должно возникнуть проблем во время подключения кассетного гаджета к старому ТВ, но в современных телевизорах не всегда встретишь подобные порты, поэтому для подсоединения необходимы адаптеры (переходники), которые упростят процесс подсоединения.

Here are some actual real life examples:

This is the
Sony

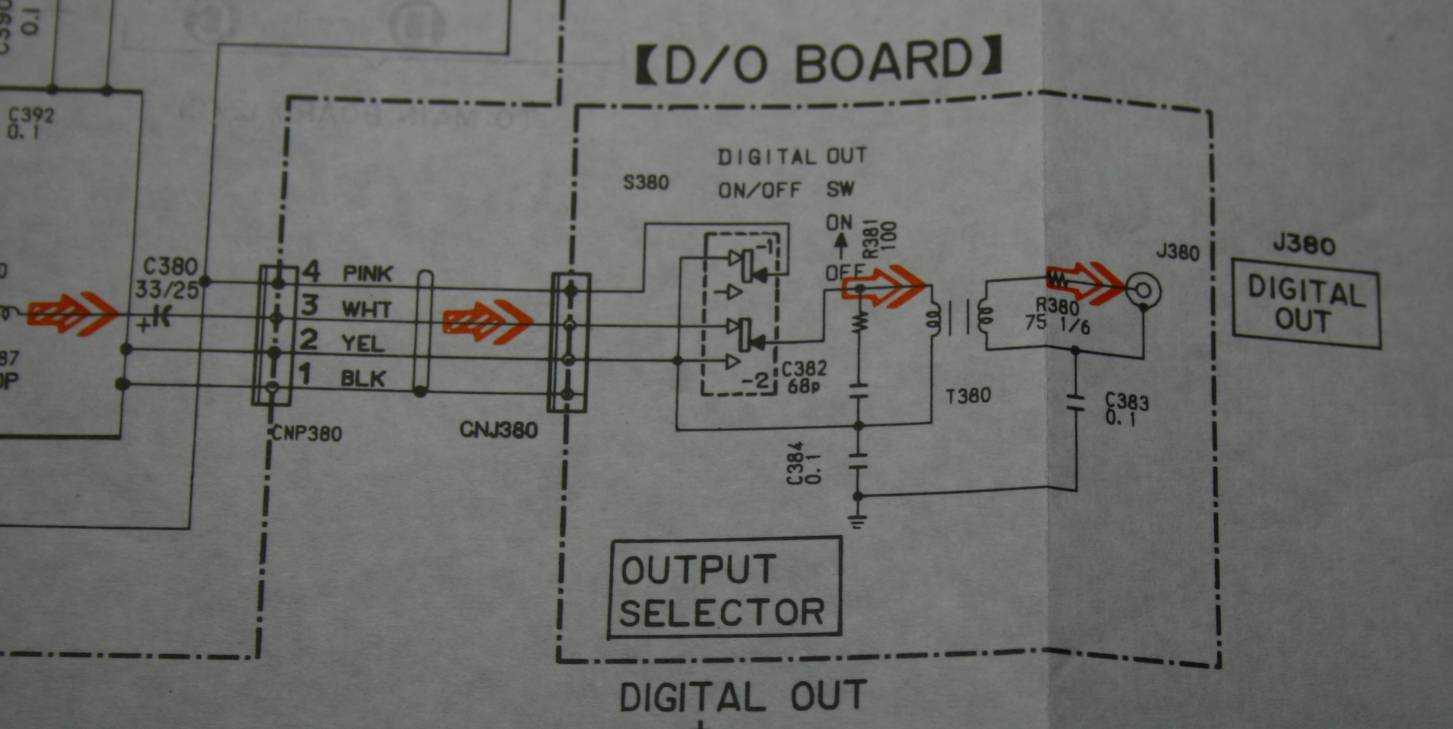

CDP227ESD :

as you see —
according to the red pointer arrows — the
signal comes first through the 33 uF electrolytic cap (it seems bad
idea anyway), then through the switch (who needs it ???) and then just
before the transformer we see a parallel RC network — 100 Ohms and 68p
Cap. This is grounded on one side of the primary winding by a cap in
series to ground.
On the secondary there is the expected 75 Ohm resistor, but wait a
minute ! It is in series, not parallel to the output. And the screen is
grounded via another ceramic cap. 0,1 uF.

The above is
is the

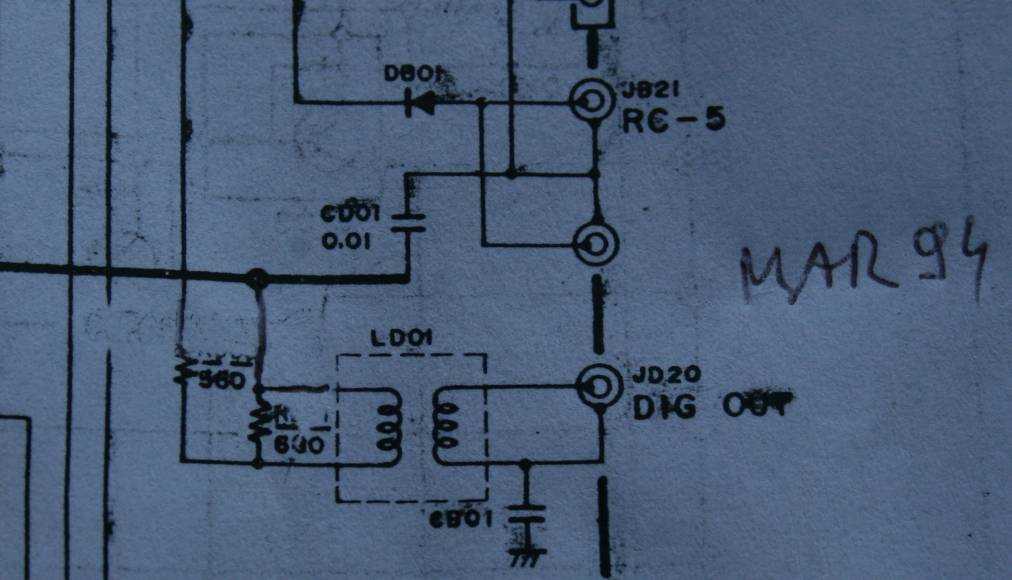

Kenwood CDP 7090 above

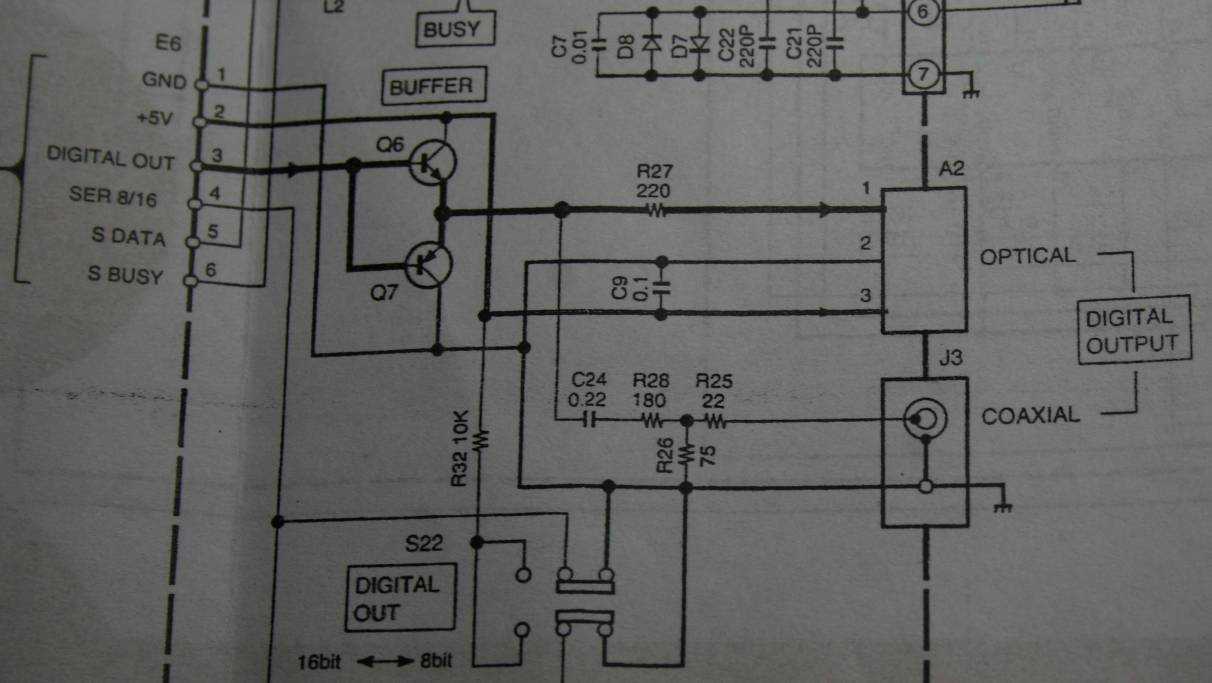

Above — this
is
Grundig
CD9009SP/DIF output

The above is
Marantz
CD 94 MK1 and MK2   SP/DIF output

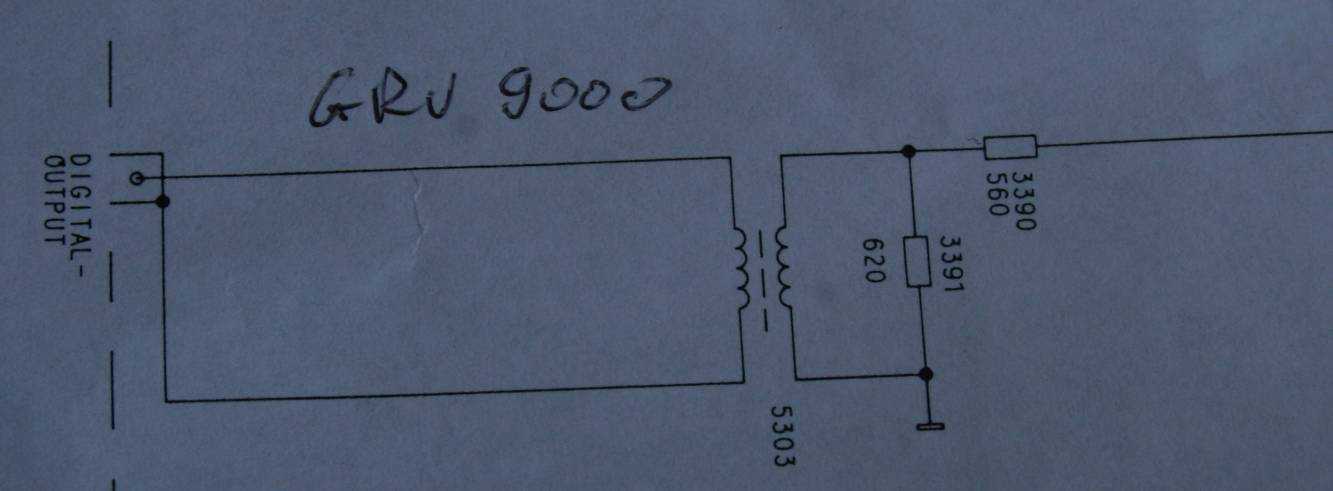

Above:
Grundig
CD9000
fine arts SP/DIF output

Above: Philips CD-753SP/DIF
Output

Above: Sony CDP-338ESDSP/DIF
Output

Testing and experimenting
with  SP/DIF
output of the
Grundig CD9009 Fine Arts player.

SUMMARY of what
we learned so far:

there
is no one proper way of doing SP/DIF (coax) but the most popular way is
the worst — with single ended coax transmission and wrong RCA
connectors.The output
circuitry is different in every machine and there are no rules what is
best . You can try various approaches as per diagrams above — with a
cap, without, with transformer and without, with ground or without.

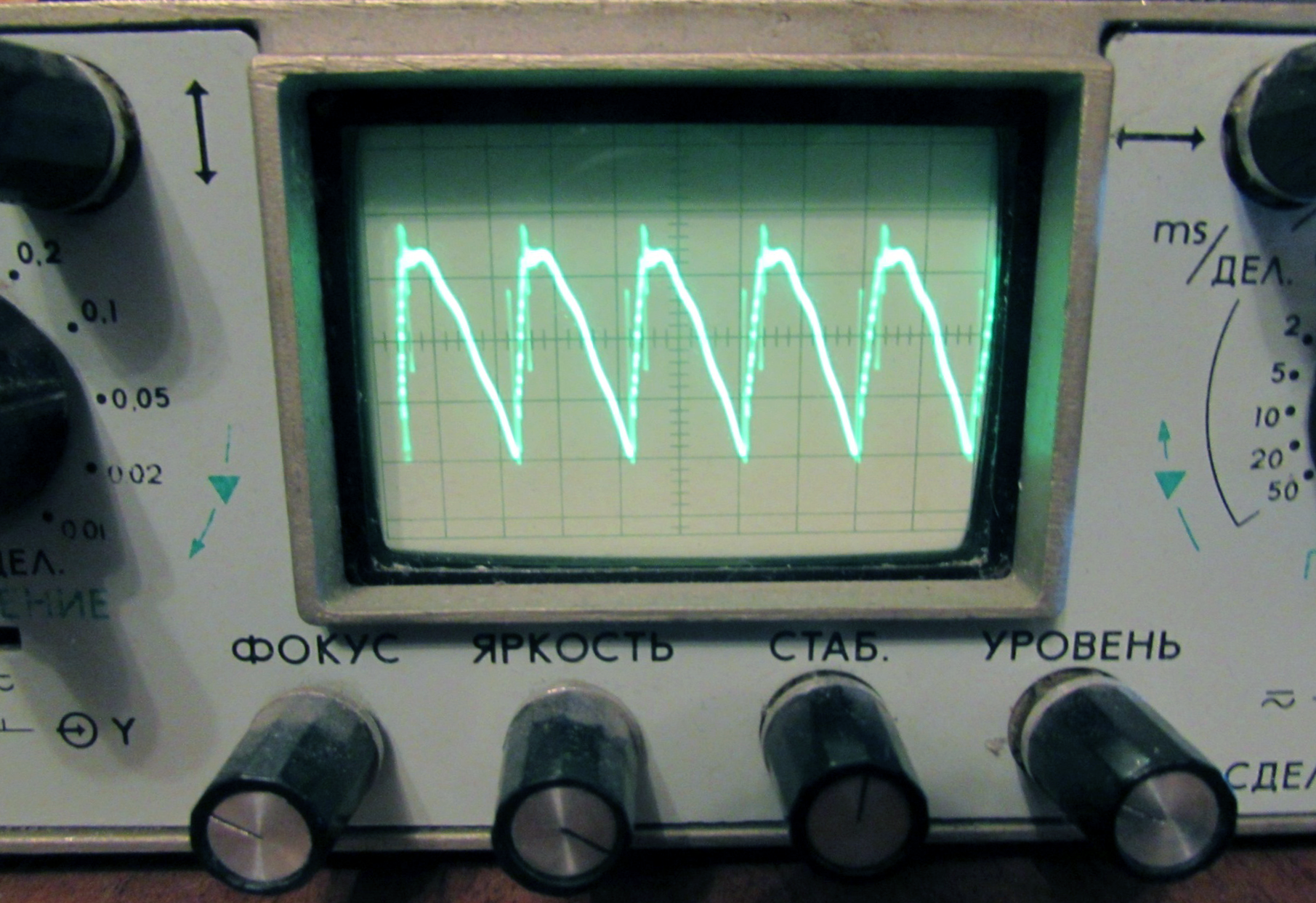

Observe the END RESULT on the DAC side — how good is the scope trace.I discovered in
my Grundig CD9009 / SATCH dac combo that the DAC side RCA socket — when
externally grounded — improved the trace by VERY MUCH. Whether it is
audible I dunno but I sleep better having it fixed.The only proper
way of transporting the square wave is the twisted pair and balanced
connection via so called AES/EBU XLR cable. It is relatively easy
project — 20 minutes of drilling with 24 mm crown bit for XLR sockets
and 5 minutes of soldering the transmitter / receiver cabling.

Формат аудио CD

CD означает компакт-диск. Под компакт-диском понимается как диск, так и формат воспроизведения цифрового звука, разработанный Philips и Sony, в котором аудио кодируется цифровым образом, подобно тому, как кодируются компьютерные данные (1 и 0) в ячейки на диске с использованием процесса, называемого PCM. , PCM — это математическое представление аудио и музыки в цифровом виде.

Первые записи CD были выпущены в Германии 17 августа 1982 года. Название первой полной записи теста CD: Alpine Symphony Ричарда Штрауса . Позднее, 1 октября 1982 года, CD-плееры стали доступны в США и Японии. Первым проданным CD (первым в Японии) была 52-я улица Билли Джоэла, которая ранее была выпущена на виниле в 1978 году.

Стандартный аудиоформат CD также называется Redbook CD .

Компакт-диск положил начало цифровой революции в области аудио, компьютерных игр, приложений для хранения ПК, а также внес свой вклад в разработку DVD. Sony и Philips совместно владеют патентами на разработку технологии CD и CD-плеера.

Хотя музыка записывается на компакт-диск в цифровом виде, первоначальная запись и микширование могут фактически быть комбинацией как аналоговых, так и цифровых процессов.

В лонжероны коды для компакт — дисков были:

• AAD — Первоначальная аудиозапись была сделана с использованием аналогового записывающего оборудования (такого как магнитофон). Микширование также проводилось с использованием аналогового оборудования, а окончательное мастеринг осуществлялся цифровым способом.
• ДОБАВИТЬ — Первоначальная аудиозапись была сделана с использованием аналогового записывающего оборудования (такого как магнитофон). Микширование было выполнено в цифровом виде, а окончательное мастеринг — в цифровом виде.
• DDD — Все этапы, от начальной записи до окончательного мастеринга, были выполнены в цифровом виде.

Для CD, последняя буква коды лонжеронов всегда была D .

В дополнение к предварительно записанному аудио, компакт-диски могут также использоваться в нескольких других приложениях:

• CD-R: CD-R расшифровывается как CD-Recordable. Эти диски можно использовать для записи или «записи» музыки или данных с помощью устройства записи компакт-дисков (только музыка) или ПК (музыка или данные). Некоторые CD-R предназначены только для записи музыки, а другие могут записывать как музыку, так и данные. CD-R могут быть записаны только один раз.
• CD-RW: те же возможности, что и у CD-R, за исключением того, что CD можно стирать и использовать снова (обозначение RW означает возможность перезаписи).
• CD-TEXT: это вариант Audio CD, который предоставляет текстовую информацию на диске в дополнение к музыке. Это может включать такие вещи, как оглавление диска, названия треков, исполнитель (и), а в некоторых случаях тексты песен и жанры. На проигрывателях компакт-дисков текстовая информация отображается на дисплее состояния проигрывателя, если таковой имеется. Кроме того, если CD воспроизводится на проигрывателе дисков DVD или Blu-ray, в большинстве случаев информация может отображаться на экране телевизора.
• MP3-CD: MP3 CD может быть CD-R или RW диски, музыкальные файлы MP3 , записанные на, вместо стандартного CD аудио файлов. Эти диски могут воспроизводиться на большинстве проигрывателей CD, DVD и Blu-ray (вам необходимо проверить функции проигрывателя).

JPEG Photo CD: JPEG Photo CD может быть диском CD-R или RW, на котором есть фотографии, записанные в формате файла JPEG . JPEG Photo CD можно воспроизводить на ПК и совместимых проигрывателях CD, DVD и Blu-ray.

VideoCD: Помимо аудио и фотографий, вы также можете записывать видео на CD . Это не то же самое, что DVD, с качеством, которое больше между форматами VHS и DVD. Кроме того, видео CD не могут воспроизводиться на проигрывателях компакт-дисков, если только проигрыватель компакт-дисков не имеет выходного видеосигнала (что маловероятно), хотя специализированные проигрыватели VideoCD когда-то были популярны на нескольких азиатских рынках. VideoCD воспроизводятся на совместимых проигрывателях дисков DVD и Blu-ray.

Графика CD: Этот редкий вариант формата CD включает в себя базовую графику, которая может быть прочитана совместимым плеером с видеовыходом для отображения на экране телевизора или видео. Эта возможность в основном используется для отображения текстов песен для приложений караоке. Эта функция может быть помечена как CD + G, CD-G, CD + Graphics, CD-Extended Graphics или TV-Graphics.

Что внутри?

Снимем крышку и посмотрим на устройство:

Сердцем схемы является видео- и аудио-процессор MT1389DE (128 pin). Для управления двигателями применен драйвер на микросхеме SA5888 (см. даташит). Драйвер имеет аналоги: CD5888, SA5888, AM5669.

Кстати говоря, для того чтобы во время ремонта не пойти по ложному следу, следует иметь в виду, что на исправном DVD-плеере процессор довольно сильно нагревается, и, видимо, для него это норма.

Также было замечено, что ощутимо греются два транзистора BR8550, которые формируют напряжения 3.3 и 1.8 Вольт (подключены к 1 и 25 выводу SA5888 соответственно).

Основные десять причин, почему диски не читаются

— в соответствии с «моим большим опытом» в этом вопросе — это:

1. CD диск внутри плеера, оставшийся после переезда в лотке. Диск проваливается внутрь «кишков» сидюка и блокирует механизм. Когда владелец вставляет второй диск внутрь — плеер естественно показывает ошибку.

— Лечение: первое лекарство, которое приходит на мой ум, это — открыть диск и удалить застрявший CD.

2. Двадцатилетний пассик, что приводит в действие лоток, начинает скользить или рвётся. После закрытия лотка — диск неверно встаёт на шпиндель.

— Лечение: заменить пассик.

3. Проигрыватель компакт-дисков, работавший в пыльной среде. Пыль или сигаретная смола поселились на лазерной оптике. Пыль вызывает дисперсию луча. Лазер теряет фокус.

— Лечение: вскрыть плеер и очистить поверхность лазерной головки с помощью ушной палочки. Сначала мокрым кончиком, смоченным чистящей жидкостью, затем — сухим. Если этого недостаточно — очистить лазер ВНУТРИ считывающей головки. Но это для продвинутых. Лучше отдать эту работу часовщику. Ниже — несколько фотографий.

4. Питание лазерной цепи неисправно: либо слишком низкое напряжение, либо шумно, или начинает колебаться от плохой фильтрации или регулировки. Причиной могут быть высохшие электролиты.

— Лечение: заменить все электролиты в цифровой части платы, а ещё лучше — вообще все.

5. Есть холодная пайка в лазерной схеме.
— Действительно, распаянные соединения со временем могут корродировать и выходить из строя. Даже лучшие плееры 20-летней давности этим грешат. Соединение, выполненное горячей пайкой, такие как: ножка регулятора, или точка, где выпрямляется напряжение, или контроллер мощности лазера — от жары у них начинается ускоренный износ — смесь окисления, выгорания флюса и испарения олова.

— Лечение: взглянуть на все паяные соединения, особенно вокруг коннекторов кабелей, идущих на питание лазера, вокруг всех регуляторов, вокруг мест, которые выглядят подгорелыми, коричневатыми или проваренными — и повторно пропаять эти соединения, добавив немного свежей пайки со свежим флюсом.

6. Движущиеся кабеля или ленты — ломаются после миллионов изгибов.

— Лечение: Проверьте непрерывность в изгибах лент, ведущие к лазеру, лотку или движущему механизму.

7. Движущий механизм накапливает грязь, волосы и пыль на жирную часть и головка не может вернуться к центру, своему исходному положению. С каждой «поездкой» — грязь отталкивается и образует своего рода «бампер», который остается с каждой стороны дорожки.

— Лечение: почистить дорожки, оси и стержни на их краях.

8. Главный мотор не держит правильную скорость.Это выглядит, как будто лазер не может считать диск, но дело банально в неправильной скорости вращения. Это может быть вызвано скольжением диска на шпинделе, или дефектом двигателя, или что-то блокирует CD, как, например, трение о поверхность лотка с соответствующим звуком. Например, шпиндель может стирать его нижний подшипник и весь механизм будет ниже на одну десятую миллиметра. Лазер теряет фокус и верхний зажим не будет хорошо прижимать. В любом случае — шпиндель должен быть возвращен до этих десятых долей миллиметра.

— Лечение: если мотор самый простой Mabuchi за 5 баксов — лучше заменить его. Если же это CDM или KSS магнитной серии с бесщёточными двигателями — в таком случае просто настроить высоту шпинделя.

9. Волосы или что-то еще застряло внутри механизма фокусировки лазера.Лазер не может свободно перемещаться вверх и вниз. Если CD сильно наэлектризован — он притягивает волосы, пыль и шерсть домашних животных. Во время воспроизведения они могут попасть под подвеску лазерной фокусировки.

— Лечение: устранить препятствие.

10. Компакт-диск не вращается.
После закрытия лотка ничего не происходит и показывается ошибка. Это может быть результатом того, что CD не крутится вообще. CD привод должен быть обследован.

Юстировка привода с помощью регуляторов

Ооо, это тяжёлая тема.Если я посоветую вам крутить подстроечные резисторы, то, в конце-концов, буду завален десятками тысяч писем с просьбами о помощи.

Мой искренний совет — НЕ ТРОГАТЬ ни при каких обстоятельствах юстировку лазера, фокуса, трекинга и т.д. Но если вы всё равно решились этим заняться, я ничем не смогу помочь. Всё что могу сказать, так это то, что после починки сотни лазерных головок — я знаю, как это делается, И ИМЕННО ПОЭТОМУ я настоятельно прошу не пробовать это в домашних условиях.

Так или иначе, если у вас есть мёртвый плеер, и, прочитав все написанное выше, вы считаете, что вам уже нечего терять — пробуйте крутить регуляторы. НО СНАЧАЛА ПРОМАРКИРУЙТЕ ИХ, ЧТОБЫ МОЖНО БЫЛО ВЕРНУТЬ ВСЁ НА МЕСТО. Лак для ногтей вашей жены является хорошей альтернативой, но лучше тщательно высушите его перед тем, как начать.

После маркировки, внимательно читайте подписи на печатной плате:
Philips использует 2 подстроечника — один для фокуса и один для трекинга.
Без мануала их нетрудно определить, потому как когда вы будете наблюдать работу лазерной головки во время тюнинга регулятора фокуса — линза будет двигаться вверх и вниз.
Филипсовские регуляторы настраиваются при помощи шестигранного ключа.

CDM-ки от Philips обычно настраиваются куда легче, чем Соневской породы — с их 4, 5 и даже 6 переменными резисторами. С другой стороны, в филипсовских «ме́хах» эти регуляторы находятся обычно под транспортом. Это очень плохо. Sony позволяет юстировать луч куда легче во время проигрывания.

Sony имеет следующие надписи к регуляторам: FG (focus gain — усиление фокуса), FB (focus bias/balance — балансировка фокуса), TG (tracking gain — усиление трекинга) и TB (tracking balance — балансировка трекинга). Есть также несколько других точных подстройщиков питания, которых я не упомнил. Если вы не промаркировали изначальные позиции, перед тем как их крутить — вернуть всё как было, настолько же реально, как и выиграть в лотто. То есть, даже не пытайтесь.

Настраивайте только проблемные регуляторы: focus для фокусировки, tracking для отслеживания и т.д.

В 90% случаев регуляторы в порядке в центральном положении. Если регулятор должен быть выставлен (или уже стоит) в экстремальной позиции — это признак большой беды.

Запомните, что голубые регуляторы помечаются как фокусные, белые — для трекинга, и медный радиатор стоит на контролирующем питание чипе. Микросхема CXA1081 обеспечивает работу логики сервопривода, Данное фото сделано внутри плеера Sony 227ESD, который имеет магнитные рельсы отслеживания и головку KSS-151A.

ВНИМАНИЕ: Каждый раз, когда вы меняете положение регулятора — лоток должен быть открыт и закрыт для сброса настроек памяти у серво-привода.

Есть также специальная техника нахождения правильной позиции регулятора благодаря собственному слуху — неправильно отрегулированный механизм шумит как постоянно фокусирующаяся головка или как шум от транспорта при поиске трека. Вы можете УСЛЫШАТЬ, как лазеру может быть нехорошо. Если всё ОК — лазерная система должна быть тихой и беззвучной во время проигрывания. Слушайте внимательно лазер во время подстройки резисторов.

Наконец, сказав всё это — опасайтесь открывать «ящик Пандоры» изменения регуляторов любой ценой.

Если вы настолько глупы, чтобы игнорировать все мои предупреждения — то ПОТОМ, когда вы действительно спалите лазер, можете сообщать о его смерти. Потому что он во-истину будет мертвее мёртвого.

Как не сбивать антенну при подключении видеомагнитофона?

Чтобы подключить видеомагнитофон к ТВ не вытаскивая шнур, необходимо приобрести приставку, которая будет выполнять роль адаптера, а также купить два кабеля RCA и один – коаксиальный.

Подключение выполняется следующим образом:

1. Вставьте коаксиальный шнур в разъём Cable Out на тюнере и RF In на магнитофоне.
2. Штекера “тюльпана” подключите к выходу Audio Out и Video Out на приставке, и к Audio In и Video In на магнитофоне.
3. Остальные провода подсоедините к ТВ и видеоплееру, откройте меню телевизора и найдите “источник трансляции данных”.
4. В меню найдите наименование видеомагнитофона и вставьте кассету. Если подключение выполнено правильно, на экране отобразиться содержимое носителя.
5. Перезагрузите аппаратуру.

Трансплантация CD-лазера

Ну, я небольшой фанат трансплантации лазерных головок. Если у вас нет ИДЕНТИЧНЫХ головок — это может быть трудной задачей. Это выполнимо для очень продвинутых мастеров. Я не испытывал себя в этом деле.

CDM0 и CDM1, вероятно, взаимозаменяемы. Хотя доноров в хорошей форме сейчас трудно найти. Эти двое являются, вероятно, лучшими лазерами и лучшими механизмами из когда-либо сделанных. Эти лазеры, между прочим, используются в военной ракетной технике.

По факту, CDM1 Mk.2 не является обновлением Mk.1, а суть является CDM4 PRO версии (в смысле, с металлическим литым шасси). Трансплантация с CDM4 на CDM1 Mk.2 может оказаться успешной, сто́ит попробовать это сделать.

Быть же , наоборот, донором для CDM4 довольно глупо. CDM4 весьма популярна и её нетрудно найти, но есть — я насчитал — порядка 5 вариантов модификаций данного транспорта, которые несколько усложняют эту задачу.

Самые популярные модификации — это CDM4/11, CDM4/19, CDM4/21, CDM4/25, а также CDM4/44, если меня не подводит память. CDM2 — плохой механизм, часто выходящий из строя, и, возможно, может быть совместим с CDM1 Mk.2 и некоторыми CDM4, но тут я не могу сказать точно.

CDM9 — одинок, и к нему нет братьев-близнецов, но он практически никогда и не ломается. Люблю его.

CDM12,x и VAL12,xx и VAM12,xx доступны сейчас в магазинах за 20 евро в новом состоянии, так что нет необходимости искать к ним доноров.

Транспорты CD PRO-серии от Philips настолько редки, что мне так и не удалось иметь с ними дело. Вероятно, это даже к лучшему.

Дешёвки от Sony, типа KSS-213, KSS-240 и т.д. — в большом количестве доступны на барахолках.

ПРЕДУПРЕЖДЕНИЕ: знающий человек сказал мне, что на рынке сейчас не существует НИКАКИХ оригинальных запчастей для лазеров или механизмов — все они являются либо отбраковкой, либо репликой. Это не значит, что они все поголовно плохие — это не совсем так, но тем не менее они не являются подлинными. Это относится как к Sony, так и к продукции Philips. Китайские подпольные заводы клепают тонны подделок.

Функциональные возможности

Настройки и приложения часов

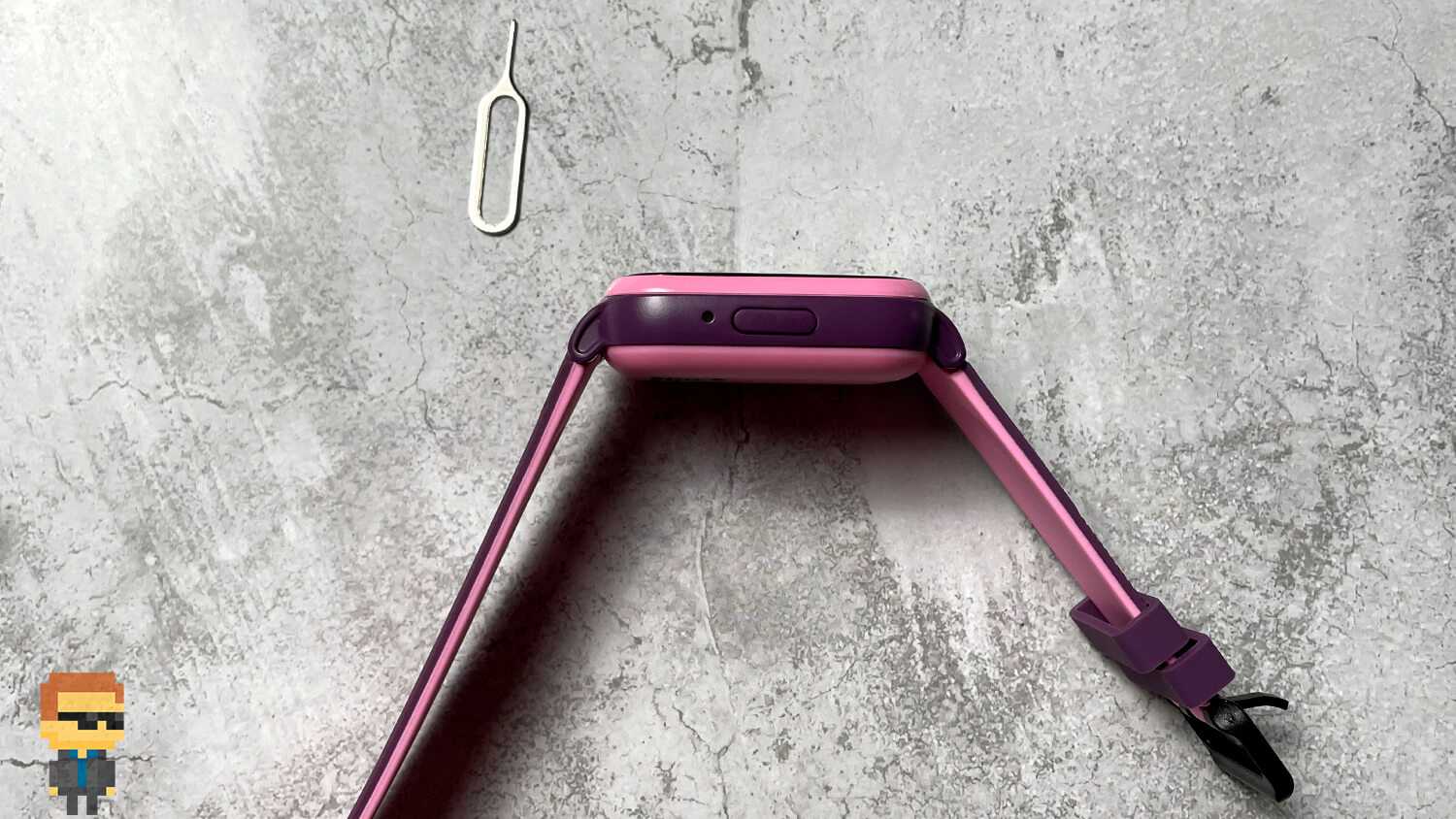

На правом торце корпуса Philips W200 находится кнопка включения.

Если зажать данную кнопку на несколько секунд, включится функция «SOS». Часы автоматически звонят на номер телефона, на котором установлено приложение.

Перейдите в пункт «Настройки». Первые два подпункта были рассмотрены выше. Первый позволяет выбрать тему. Второй отображает QR-код, который необходим для привязки часов к мобильному приложению.

• Третий пункт списка — «Загрузка приложений». Коснитесь данного пункта и на экране будет отображен QR-код. Ведет в магазин приложений App Store или Play Market.
• «Будильник» поможет ребенку не проспать начало занятий. Установите время, когда прозвучит сигнал.
• Коснитесь подпункта «Калькулятор», чтобы открыть приложение для простых арифметических действий. Кнопки достаточно крупные для столь компактного экрана.
• Приложение «Шагометр» позволит старшим членам семьи узнать, сколько шагов прошел за день ребенок.

Управление и настройка Philips W200 с Android телефона или iPhone

Откройте ранее установленное приложение Kids Guardian в смартфоне. Перейдите в пункт «Управление».

«На занятиях» — первый режим часов. Установите время, когда ребенок учится. Например с 7:00 до 13:00 в рабочие дни (Пн, Вт, Ср, Чт, Пт). Тогда с семи утра до часу дня часы работают в режиме «Без звука». Если позвонить в это время, сигналов и уведомлений не будет. И ребенок не станет отвлекаться от учебы.

Коснитесь панели «Будильник» для установки звукового сигнала в определенное вами время, когда ребенку пора просыпаться. Школу вряд ли проспит, поскольку время работы устройства в режиме ожидания — до 150 часов.

В разделе «Громкость» находятся два ползунка:

• «Громкость» — для регулировки общего уровня громкости.
• «Громкость вызова» — настройка громкости звонка.

Чем правее находится круглый «маркер» — тем звук громче. Чем левее — тем тише.

Коснитесь панели «Время», чтобы вручную установить текущие дату и время.

«Безопасная зона» — функция, которая позволяет задать на карте свой дом и школу, где учится ребенок.

Дополнительно укажите, сколько метров от школы считать допустимым расстоянием. Перемещайте круглый «маркер» ползунка вправо, чтобы сузить рамки безопасной зоны, вправо — чтобы расширить.

Если ребенок выйдет за пределы зоны, которую вы определили как безопасную, на ваш смартфон поступит уведомление.

Выберите «Режим позиционирования» из двух вариантов включения напоминания безопасной зоны и шагомера:

• «Умное». Включатся автоматически.
• «Ручное». Необходимо включать вручную.

«Поиск часов» помогает найти потерявшиеся часы. После активации данной опции часы начинают издавать звуковой сигнал. Когда устройство найдено — коснитесь опции повторно и сигнал умолкнет.

«Перезагрузка часов» позволяет дистанционной перезагрузить часы. Функция применяется, если не получается дозвониться ребенку. В большинстве случаев после перезагрузки вновь будет слышен юному пользователю.

Дополнительные опции управления Philips W200 на расстоянии через инетернет:

• Выключить часы.
• Удалить из приложения.

Нажмите кнопку «Вызов» на главном экране приложения и выберите:

• «Вызов» для звонка ребенку.
• «Прослушать часы».

Для добавления другого пользователя откройте раздел контакты:

• В строке «Отношения» введите, кем новый пользователь приходится ребенку.
• В строке «Номер» укажите номер телефона пользователя.
• Нажмите кнопку «ОК», чтобы записать контакт в телефонную книгу часов.

В дальнейшем ваш ребенок сможет самостоятельно позвонить с часов любому человеку, номер которого был добавлен в «Контакты» через приложение.

Перед тем, как подарить часы другому пользователю, сбросьте настройки:

• В разделе «Управление» коснитесь плитки «Сброс настроек».
• В окне «Восстановить заводские настройки» нажмите кнопку «ОК».

Необходимая предосторожность, чтобы случайно не «поделиться» ни с кем личными данными
