Установка и настройка
Осветительная полоса Govee поставляется на катушке, как и многие другие смещающие осветительные полосы, которые мы видели, но эта немного отличается: вместо одной длинной полосы Govee состоит из трех сегментов, соединенных парой коротких спиральных шнуров. После того, как вы сняли пластиковую пленку, чтобы показать клейкую подложку, вы приклеиваете первую часть полосы вдоль правого заднего края телевизора, затем закрепите вторую часть вдоль верхнего края вашего телевизора, а затем третий сегмент вниз по левому краю.
Комплект освещения Govee DreamColor для телевидения включает в себя трехсегментную светодиодную ленту, камеру, которая крепится к верхней части телевизора, и блок управления, который находится сзади.
Поскольку полоса состоит из трех соединенных частей, вы не можете просто обрезать ее под свой телевизор, как другие полосы освещения смещения, которые мы пробовали. Если вы используете Govee на телевизоре, который меньше 55 дюймов (как я обнаружил, к своему огорчению, когда я установил его на свой 46-дюймовый телевизор Sony Bravia), вы можете обнаружить, что первые два сегмента слишком длинные, и их обрезка будет отключите другие разделы. Мне удалось убрать лишнее освещение по изогнутым углам моего телевизора, но я бы порекомендовал вам устанавливать полосу только на телевизор, рекомендуемый от 55 до 80 дюймов (по диагонали).
Затем идет компактная камера Govee, которую вы должны прикрепить на верхнюю часть телевизора ближе к середине, а объектив камеры должен располагаться параллельно полу. При таком расположении камеры достаточно взглянуть на экран телевизора, чтобы оценить изображения и цвета на изображении.
Наконец, вам нужно прикрепить блок управления Govee (размером примерно с колоду карт) на задней панели телевизора, а затем подключить световую полосу и камеру через пару портов USB Type-A, в то время как адаптер переменного тока подключается к бочкообразному порту питания.
Теперь идет программное обеспечение, которое поставляется в виде приложения Govee Home для iOS и Android. После того, как вы установите приложение и запустите его, оно предложит вам создать учетную запись Govee (что можно сделать только в приложении, а не в браузере на рабочем столе), а затем обнаруживать новые устройства Govee через Bluetooth. Приложение быстро нашло и соединило с моей полосой освещения Govee.
Подключить Govee к моей сети Wi-Fi оказалось немного сложнее. Как и в случае со многими другими интеллектуальными устройствами, Govee подключается только к сетям Wi-Fi 2,4 ГГц и отказывается подключаться к моей двухдиапазонной сети. Мне пришлось настроить параметры сети, чтобы создать сеть только для 2,4 ГГц, а затем вручную нажать SSID на экране настроек Wi-Fi Govee. (Приложение автоматически вводит название сети, к которой подключено ваше мобильное устройство, но оно не будет сканировать другие доступные сети.)
После подключения Govee к Wi-Fi вы можете интегрировать его с Amazon Alexa или Google Home, который позволяет вам управлять светом с помощью голосовых команд (например, «Alexa, выключите световую полосу Govee».)
И последнее, но не менее важное: вам нужно откалибровать объектив камеры, чтобы он точно отслеживал экран вашего телевизора. Оказавшись в настройках калибровки, вы увидите неподвижное изображение того, что видит камера Govee, и вы можете помочь сфокусировать взгляд камеры, перетащив серию из пяти точек в четыре угла и верхнюю часть экрана
Вы можете откалибровать камеру Govee, перетаскивая пять точек в четыре угла и верхнюю часть экрана телевизора.
Стоит отметить, что полоса Govee не поставляется с физическим пультом дистанционного управления; вместо этого вы должны управлять им с помощью приложения Govee Home.
Что в коробке?
В коробке вы получите больше, чем ожидаете. Конечно, есть и сама световая полоса, и блок питания, но это только начало.
У Govee Immersion TV Backlight есть несколько хитростей, и для этого требуется дополнительное оборудование. В частности, он использует камеру, чтобы соответствовать цветам на экране вашего телевизора. Он также имеет блок контроллера, к которому вы подключаете световую полосу, блок питания и камеру.
Наряду со всем этим вы получаете дополнительное монтажное оборудование для самой полосы, а также семь загадочных оранжевых квадратов из пенопласта, к которым мы вернемся немного позже.
Design
The Govee Immersion includes three main components. These include a set of RGBIC LED strips, a control box, and a 1080p Fish Eye Camera. All three units work hand in hand to illuminate your TV background with vibrant colors that are captured from the TV display.
The LED strip is 12.5ft or I’d rather say it is labeled into 4 sections. There is a total of 114 LEDs arrayed to the LED strips. These LEDs are based on the new RGBIC technology so they can change color and brightness individually. This is what makes the LED strip illuminate by mocking the colors of your TV screen.
The Light Strips have good adhesive peel offs that are designed to run around your 55″ or 65” Smart TVs. I’ll talk about how you can get the initial set up done without much of a hassle as we move on.
Govee Immersion LED Strip Setup Behind TV
The next essential unit is the Fish Eye Camera. This is a 1080p camera that has a USB A port that goes right into the control unit. There is also a 3M sticky pad right at the place which you can use to fix the camera on top of your TV. The camera head and the body are around 4” and this means that the camera stays at a distance of 4” from your TV screen. Anything less than that will distort the color as well as the responsiveness of the camera.Govee Immersion Camera Mounted at Top
This camera uses the Colour Sense Technology which basically mimics the color shades on your screen. We did mount the camera unit both at the rear as well as the top edge of the TV. And there’s a considerable difference in response and vibrancy when the camera unit is fixed at the top. But if you think the camera’s blocking the view (in most cases, you won’t), you can mount it at the rear edge. We’ll give a clear idea of why it is better to set the camera at the top as we get into the installation part.
The control box powers up when you plug in the 12V DC power adapter. The control unit is compact and stays hidden at the rear side of your TV. There is a super gluey 3M sticky pad that helps you keep the unit discretely onto the rear panel of your TV.Govee Immersion Control Box
The control box has a color change button as well as a power button. On the right, there is the USB A port for the camera and a USB C port for your LED strips. The DC power plug is at the left and near to it, you’ll find the inbuilt mic to sync in your music. The mic comes into play when you switch to the Music Mode via the Govee Home App. We’ll talk about all these as we go on.
Интеллектуальная световая полоска Philips Hue Bluetooth с функцией Bluetooth
Выбор подходящей световой полосы может вызвать затруднения, поскольку они имеют много общего и выглядят. Принимая решение, вы должны учитывать, какие помещения вы собираетесь осветить, а также сколько источников света вам понадобится. Бюджет также должен быть важным фактором, особенно если вам нужно много света. Мы рекомендуем светодиодные ленты Govee RGBIC WiFi из-за их невероятной цены и фантастического внешнего вида.
Для получения дополнительной информации об оборудовании ознакомьтесь с 5 лучшими мониторами с высокой частотой обновления 2021 года и 5 лучшими зеркальными камерами 2021 года для потоковой передачи в профессиональных руководствах по играм.
Как подключить, что купить. Реализация
Необходимое оборудование
- RGB подсветка (1 комплект).
- LED лента тумбы + блок питания 12v.
- Xiaomi Mi smart power plug (1 штука, Zig-Bee версия, через шлюз).
- Sonoff Basic Wi-fi реле (1 штука).
- Установленная система Domoticz (умный дом).
- Компьютер с установленной программой AmbiBox.
Подготовка
Замеряем длину своего ТВ по периметру и заказываем на Али RGB подсветку. Цена будет зависеть от длины, и плотности расположения светодиодов. Чем ближе друг к другу будут расположены светодиоды, тем больше будет качество отображения и эффект будет более ярко выражен.
Я взял максимальную плотность 60 светодиодов на метр. Советую брать длину с запасом. Углы заберут часть на подрезку. Комплект легко ищется по названию «light box dream color».
Если отсутствуют необходимые компоненты докупаем вместе с лентой. Умную розетку Xiaomi обязательно Zig-Bee, будем измерять энергопотребление. Замер возможен только в версии Zig-Bee
Обращаю внимание что розетка работает только через шлюз умного дома Xiaomi gateway. Sonoff Basic не забываем

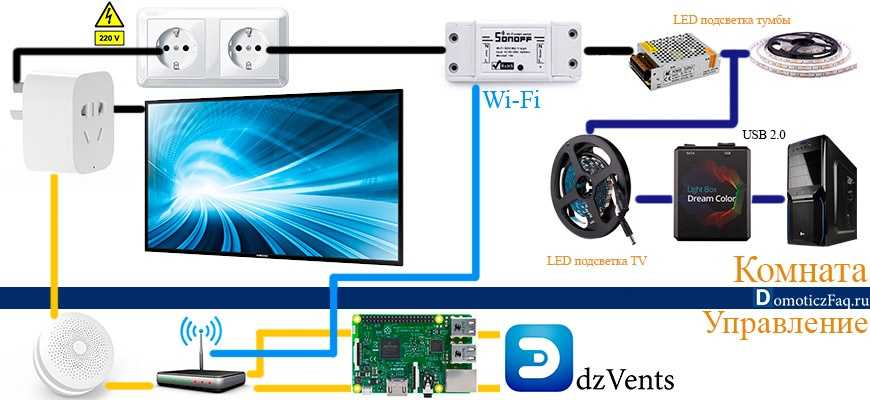

Схема подключения
В состоянии покоя розетка ничего не жрет из сети. Включаем телевизор через розетку. Измеряем энергопотребление (48-52 Ватта в моем случае).
На релюху подключаем удлинитель, который запитает блоки лент. При включении телевизора розетка фиксирует энергопотребление больше 30 Ватт, что является триггером для скрипта dzVents.
Сценарий отрабатывает, дает сигнал на включение реле. Подсветки включаются, мы наслаждаемся
Обращаю внимание, на схеме тумба и тв запитаны одним блоком, в моем случае ленты на 5v и на 12v, поэтому блоков питания два
Как работает Ambilight и его аналоги
Для начала нужно понять, как все это работает. Специальный модуль захватывает и анализирует изображение на экране, чтобы понять цвет области по периметру матрицы. После этого на находящуюся сзади адресную RGB-ленту подается аналогичный сигнал.
Захват производится несколько раз в секунду, с такой же частотой обновляется свечение диодной ленты сзади. Разумеется, для этого нужны серьезные ресурсы. Чем выше разрешение картинки, тем больше пикселей приходится обрабатывать при захвате.
Все решения, которые повторяют технологию Ambilight, делятся на два типа: на основе внешнего декодера или на основе телевизионной приставки.
◉ Первый тип представляет собой отдельную коробку с HDMI-входом и аналогичным выходом. Внутри находится небольшой одноплатный компьютер (чаще всего на основе Raspberry Pi), который принимает выводимый сигнал с любого источника. На вход могут быть подключены TV-приставки или консоли. Внутри происходит процесс захвата, а на выходе картинка выводится на телевизор.
Преимущество такого решения в простоте подключения. Никаких сложных схем, дополнительного ПО и настроек. Коробочка просто помещается между источником сигнала и его приемником (телевизором).
Минус такой коробки тоже очевиден – чаще всего она будет выдавать картинку хуже, чем на входе. Мощности модуля может не хватать, чтобы ретранслировать 4K, иногда не будет поддержки HDR, бывают случаи, когда коробки не поддерживают нужный показатель FPS или банально не передают объемный звук. Здесь все упирается либо в мощность начинки, либо в стандарт порта HDMI.
Купить готовое решение для фоновой подсветки – от 6528 руб.
◉ Второй вариант является более доступным, процесс захвата при этом происходит на телевизионной приставке при помощи специального ПО. В таком случае нужен лишь небольшой маломощный модуль для управления диодной лентой.
Преимущество такой системы в ее цене. А вот главные недостатки в серьезных требованиях к используемой ТВ-приставке. Нужен достаточно мощный процессор, который справится как с воспроизведением контента, так и с захватом картинки для декодирования.
Кроме этого на некоторых чипах отсутствует физическая возможность захвата изображения из-за особенностей его вывода. Например, достаточно распространенные процессоры Amlogic при декодировании картинки создают специальный защитный слой, который не позволяет сделать захват изображения. Чаще всего выход из ситуации есть, но придется возиться с настройками приложения для захвата, искать подходящие плееры и подбирать удачную комбинацию параметров.
Купить набор для сборки фоновой подсветки на базе ТВ-приставки – от 831 руб.
Для сегодняшнего обзора выбрал второй вариант: он банально стоит дешевле и с настройкой немного помучиться захотелось.
Выявление неисправности
Чтобы устранить неисправность, необходимо понять, действительно ли лента светодиодов является ее причиной. С этой целью нужно разобрать телеприемник и осмотреть его комплектующие.
Для диагностики нужно выполнить частичную разборку телевизионной панели и ряд замеров. Так, телевизор требуется положить вниз экраном на твердую поверхность, например, стол, накрытый покрывалом или простыней, чтобы не допустить повреждения матрицы. Далее следует снять ножку, а затем выкрутить весь крепеж, удерживающий заднюю крышку, и убрать последнюю в сторону. Если она не снимается, нужно отыскать болт, который не выкручен, и удалить его.
Теперь замеры. Сначала нужно проверить напряжение на драйвере. Если на выходе значение равно 220 вольт, это означает, что деталь исправна и подает питание на ленту. Далее нужно таким же образом провести диагностику подсветки. Если она неисправна, значение будет 100 вольт. Для ремонта пользователю потребуется снять матрицу.
Динамическая LED-подсветка через HDMI блок управления
Одной из последних попыток достичь такой же функциональности и удобства использования, как при работе с нативным Ambilight стали так называемые блоки управления подсветкой. В отличии от предыдущего способа они не требуют никакой доустановки и отладки ПО. Достаточно соединить блок управления с устройством вывода и ввода, при помощи HDMI кабеля, подключить светодиодную ленту и вуаля, устройство готово к использованию. При этом работать блок управления может, как с любыми ТВ приставками, так и ПК или даже игровыми консолями.
Примечательно, что данный способ уже прошел некий этап пользовательской апробации и эволюции. Например, первые варианты блоков управления работали с HDMI версии 1.4, что приводило к трудностям при обработке 4К HDR контента. Но разработчики быстро осознали свою ошибку и современные блоки управления получили HDMI версии 2.0, с полноценной поддержкой 4К и HDR Dolby Vision. Вероятно, на текущий момент времени, данный способ найти достойную альтернативу Ambilight самый действенный. Но, естественно, и тут не обошлось без ложки дёгтя. Несмотря на все положительные моменты, устройство получилось ну уж слишком дорогим. Готовы ли Вы выложить 5.000, 7.000, а то и 10.000 тысяч рублей за подсветку экрана?
Вариант блока управления подсветкой с версией HDMI 1.4 можно приобрести здесь. А усовершенствованную модель с HDMI 2.0 у проверенного продавца по этой ссылке.
Инструкция по установке
При монтаже светодиодной ленты стоит обратить внимание, что в комплектах с блоками управления, LED лента, как правило, разделена на две: верхнюю(side) и нижнюю(bottom). Каждая из которых подключается к отдельному USB порту
Далее, уже с помощью HDMI порта, блок управления соединяется с устройством ввода (например, ТВ приставкой) и устройством вывода (например, проектором). Работает вся эта система от обычного блока питания, который нужно не забыть подключить к розетке.

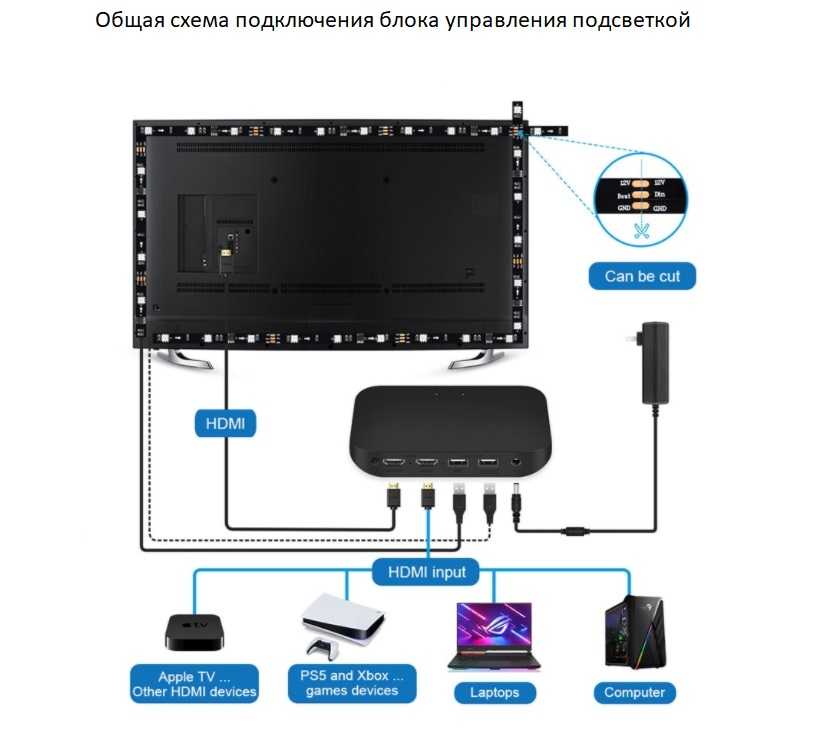

Из общей схемы подключения видно, что излишки светодиодной ленты оказываются на краю экрана, в завершении монтажа их нужно обрезать по аналогии с установкой обычной статичной LED подсветки (по зоне контакта).
После того, как Вы запустите блок управления подсветкой нажатием кнопки питания, он самостоятельно определит подключенные устройства и адаптирует динамическую подсветку к происходящему на экране.
Причины поломки LED подсветки телевизоров
Освещение экрана на современном ТВ аппарате состоит из цепи светодиодных лампочек. Это своеобразные звенья, которые располагаются последовательно. Поэтому отдельные элементы могут выйти из строя, отключая всю цепь.
При выходе из строя светодиодов характерно, что звук на ТВ остаётся, но пропадает изображение
Важно отметить, что это не проблема, когда телевизор не включается. Он работает, как и прежде, при этом ТВ даже может выполнять команды пульта дистанционного управления: переключать каналы, увеличивать или уменьшать громкость
Если внимательно посмотреть на экран, то можно увидеть очертания фигур, но если подсветка выходит из строя, то оборудование не передаст картинку качественно, чтобы человек рассмотрел её во всех подробностях.
Основные причины неисправностей оборудования:
- Сгорел один или сразу несколько светодиодов (не горит одна из лампочек).
- LED драйвер работает не как нужно.
Чтобы точно узнать причину поломки, придется потратить много времени, поскольку на ТВ стоит большое количество звеньев одной цепи. Это работа достаточно кропотливая. Потребуется измерить напряжение на всех светодиодах и выяснить, какой именно вышел из строя.
Второй способ, как проверить конкретную деталь, что вышла из строя – подключить питание к ленте подсветки. Таким образом, получится узнать, на какой именно ленте находится неисправный диод. Этот процесс более быстрый – не придется искать вышедшую из строя деталь по отдельности.
Настенный светильник Govee Glide — Дизайн
Поскольку вам дается только одна угловая деталь, у вас останется только несколько вариантов на выбор — если вы полностью проигнорируете угловую деталь, у вас будет почти 6-футовая прямая штанга для работы. Вы также можете разместить угловой элемент в любой точке вдоль перекладины, предоставив себе на выбор несколько различных L-образных раскладок.
Однако есть и обратная сторона, и это конец шнура. Шнур подходит только к определенному концу световой полосы, что означает, что вы можете оказаться немного дальше от розетки, которую собирались использовать. Это, безусловно, было проблемой для первых нескольких мест, о которых мы думали разместить.
Если Govee сделает вторую итерацию, мы бы хотели, чтобы они предоставили дополнительную деталь, которая позволила бы пользователям выбирать любой конец для крепления шнура. В противном случае вам может потребоваться переосмыслить планировку или использовать удлинитель по умолчанию, спрятанный за вашей мебелью.
Использование приложения Govee Home
Галерея изображений (3 изображения)
Развернуть
Развернуть
Развернуть
Закрыть
Изображение 1 из 3
Изображение 2 из 3
Изображение 3 из 3
var images = document.getElementsByClassName(«gallery-1-images»);
for (var i = 0; i
Даже после того, как вы настроили и запустили приложение, вы не совсем закончили настройку. Вот тут и появляются те загадочные квадраты из оранжевой пены.
Вам нужно разместить их вокруг экрана, а затем использовать приложение для калибровки камеры иммерсионной подсветки. Для меня этот процесс в основном был завершен, так как мне не нужно было настраивать многие точки на экране, чтобы они совпадали с квадратами.
Если все, что вам нужно, это установить за телевизором диагональный свет, аналогичный технологии Philips Ambilight, вы можете просто установить его и забыть об этом на этом этапе. Тем не менее, приложение Govee Home может намного больше.
Помимо подсветки телевизора, он также может обеспечивать подсветку для игр, которая похожа, но ярче и красочнее. У вас есть полный контроль над тем, насколько ярким становится этот свет, а также насколько он красочен, но предустановки позволяют легко выбрать один и двигаться с ним.
В приложении также есть настройка музыки, чтобы соответствовать тому, что вы слушаете. Если вы предпочитаете статическое освещение, вы можете установить для подсветки простой сплошной цвет или градиент, что особенно хорошо работает с нейтральными цветами стен.
Наконец, есть несколько встроенных «сцен», которые могут быть забавными. Параметр «Радуга» создает эффект движущейся радуги, а режим «Перекрестие» дает слегка головокружительный эффект завихрения. Есть также несколько других движущихся и изменяющих цвет эффектов, которые можно использовать, когда телевизор выключен.
Помимо настройки яркости и насыщенности, вы также можете использовать приложение для установки таймера для выключения света. Это удобно, так как по умолчанию он остается включенным все время, хотя вы всегда можете отключить его вручную через приложение.
Govee Immersion TV backlight: What I don’t like
Source: Nick Sutrich / Android Central (Image credit: Source: Nick Sutrich / Android Central)
I hate to harp on the camera solution so much — partly because I have a PSVR camera sitting right below it and because it really is the best way to ensure compatibility with things like HDR10 and Dolby Vision — but there’s no doubting a camera will be a deal-breaker for some people. I’ve shown this off to a few friends since setting it up and, while the response to the lights and the atmosphere is always emphatic excitement, the reveal of how it works was regularly met with feelings of disappointment. It’s not that a camera is a bad thing by nature; it’s just that having a camera stick 4-inches out from the top or bottom of the TV doesn’t look great.
That’s a particularly unfortunate design for a product whose entire purpose is to beautify your setup, but, again, it’s the better way to produce a reactive bias light than using an HDMI box that interprets the image and outputs the signal back to your TV. The other downside to using a camera is that the accuracy of the colors will entirely depend on the viewing angle of your TV. Presumably, this is why there’s a saturation slider in the app. Still, LCDs are notorious for their terrible viewing angles, which display significantly lower contrast, dimmed colors when not viewing straight-on.
If your TV or living room gets bathed in light during the day, especially if there’s a glare on the screen from the camera’s angle, you’re going to notice incorrect colors from the LED strips. At one point, I realized the lighting was consistently wrong and found out that I hadn’t properly adhered the camera to the bottom of my TV. Realigning the camera and re-running calibration fixed this, but I have a feeling this might happen again based on how little surface area the underside of my TV the camera is able to stick to.
Lastly, I’d love to see deeper integration with Alexa and Google Assistant. At the moment, voice commands exist for powering the lights on and off, setting the brightness, and adjusting the color to a single color for the whole strip. There’s no way to swap between movie and game modes by using your voice or routines, which, personally, would be far preferable to using an app. That extra friction point meant there were more than a few times where I forgot to change the mode based on what was on my TV.
Govee Immersion, недорогая и простая подсветка Ambilight.
Система освещения Ambilight то, что большинство телевизоров Philips используют в течение многих лет, было и будет одной из его главных достопримечательностей. Вот почему компания, хотя и потребовалось время, чтобы сделать шаг, запустила решение, которое позволило иметь тот набор источников света, который адаптируется в соответствии с изображением, отображаемым на любом экране.
Проблема с официальной подсветкой Ambilight, которую можно получить с Philips Hue Play и соответствующими светодиодными лентами, заключается в том, что она имеет довольно высокую цену. Поэтому для большинства пользователей очень сложно оправдать вложения, независимо от того, насколько им нравится идея иметь их, когда они хотят наслаждаться своими любимыми фильмами, сериалами или видеоиграми.
К счастью, изобретательность и возможности, предоставляемые другими устройствами, такими как Raspberry Pi, позволяют самым смелым пользователям создавать свои собственные системы Ambilight по гораздо более низкой цене. Единственное требование — иметь терпение и некоторые знания для выполнения всего процесса подключения, установки и настройки различных частей оборудования и программного обеспечения. Поэтому, если предвзятость дешевле, это не подходящее решение для всех.
Вот где Гови хочет атаковать своим Иммерсионный телевизор Govee . Эта светодиодная система освещения RGB позволяет пользователю создать систему освещения для задней панели телевизора, которая также меняет цвет в зависимости от отображаемого изображения. Конечно, он не анализирует видеосигнал, поступающий через разъем HDMI, но использует камеру, которая фиксирует и анализирует то, что буквально отображается на экране.
Другими словами, благодаря очень широкому обзору камера Colórense интеллектуально распознает и фиксирует цвета на экране. Таким образом, вы можете применить соответствующие тона и изменения к задней подсветке, создаваемой светодиодной лентой RGB.
Кроме того, это светодиодные ленты, которые позволяют закрывать четыре края любого телевизора с размером экрана от 55 до 65 дюймов. Два самых популярных в настоящее время размера подходят для большинства домов.
