Epson moverio bt-200

Экран везде и нигде

Когда надеваешь очки Moverio BT-200, перед глазами возникает экран, как указывает компания в документации, будто бы диагональю 40 дюймов на расстоянии 2,5 м. Да, примерно так и есть. Кроме того, в зависимости от дистанции до ближайших объектов, на которые этот виртуальный экран может «опереться», вам будет казаться, что экран меньше и ближе или дальше и больше. Другими словами, наш мозг пытается как-то «вписать» его в реальное пространство.

Яркость очень высокая, вы сможете детально рассмотреть картинку даже в солнечный день, но, конечно, контрастность в таком случае будет низкой. Впрочем, в комплекте идут два темных фильтра с разной степенью затемнения, которые крепятся спереди — в итоге BT-200 внешне становятся похожими на солнцезащитные очки. Они пригодятся, если вы решите посмотреть кино в светлое время суток. А вечером или ночью яркость советую снизить до минимума, как я писал выше, картинка слишком яркая. К сожалению, вокруг экрана есть небольшой ореол — свет бликует внутри призмы и световой луч микропроектора больше отражающего экрана. Надеюсь, что в будущих версиях компания устранит этот недостаток.

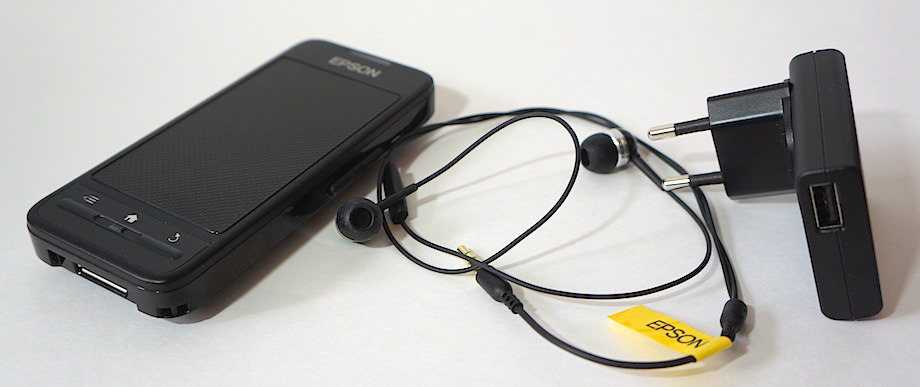

Блок управления, наушники и блок питания от очков Moverio BT-200

Как раз тот факт, что технология — проекционная, то есть мы видим отраженный свет, положительно сказался на качестве картинки. Разрешение пусть небольшое, но пикселизация не так сильно бросается в глаза. Цвета насыщенные, яркие, картинка изначально правильно настроена. Контрастность, увы, невысокая, но она здесь никак не может быть выше по той причине, что очки-то прозрачные, свет заглушить невозможно. Фактически это неизбежная плата за саму суть конструкции.

Откинуть взглядом

Теперь главный козырь очков. Кто уже пользовался/пользуется шлемами виртуальной реальности, знает, что (как бы мы ни говорили, что нисколько не страдаем даже намеком на клаустрофобию) снять эту штуку и понять, что вокруг тебя все тот же мир, хочется довольно часто. Смотреть полтора часа кино без возможности перевести взгляд — это вообще немного похоже на пытку. В очках BT-200 такой проблемы не возникает. Вы видите мир, он вокруг вас, можно отвлечься… То есть сама процедура просмотра кино вполне комфортная.

В шлеме же есть ощущение, что тебя насильно погружают в сцену, забирают все твое внимание. Поэтому я всегда считал, что шлемы — это очень узкий сегмент, и сегмент все-таки компьютерных игр, где высочайший уровень погружения порой необходим для победы

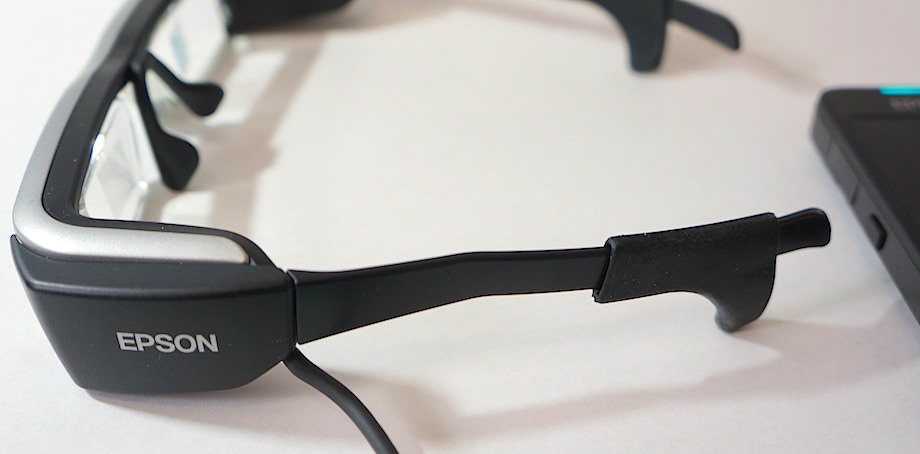

Резиновые насадки заушников двигаются по дужке — можно подогнать очки под любой размер головы

Наконец, еще одно преимущество таких очков — никто не видит, что видишь ты. Все же большинство людей испытывает дискомфорт, когда стоящий или сидящий рядом незнакомый человек заглядывает в ваш планшет/ноутбук через плечо. И классический «бизнес-кейс», когда человек может просматривать в самолете серьезную документацию и не бояться, что сзади кто-то сфотографирует его коммерческие секреты. В общем, получается реально интересная и полезная техника… в теории. На практике пока мы имеем несколько проблем.

Два основных типа применения AR «в деле»

Первое — демонстрация информации. Оператор работает с предустановленными руководствами, наглядно показывающими процесс сборки, разборки, ТО чего-либо или просматривает заранее загруженные данные, которые в прямом смысле должны быть перед глазами.

Второе – удаленная поддержка во внештатных ситуациях. В режиме реального времени удаленный специалист видит изображение со встроенной камеры и отправляет интерактивные подсказки и направляет пользователя в его действиях.

Важно отметить, что возможности приложения зависят исключительно от ПО, разработанного под конкретную задачу. Именно поэтому все версии очков Epson, например, имеют открытый SDK

Перейдем уже к интересным кейсам по основным категориям, а то утомил уже, наверное!

Удаленная техподдержка и ТО

Российский промышленный гигант СИБУР разрабатывает индустриальную AR-платформу на базе технологий дополненной реальности. По замыслу разработчиков решение позволит специалисту получать оперативную поддержку при проведении ТО и ремонта от территориально удаленных внутренних и внешних экспертов.

В своем блоге «Цифровой СИБУР» они подробно рассказывают о перспективах и сложностях, с которыми сталкиваются при внедрении решения.

А сотрудники колумбийского университета провели исследование с целью оценить преимущества дополненной реальности при обслуживании турели бронетранспортёра (“Evaluating the Benefits of Augmented Reality for Task Localization in Maintenance of an Armored Personnel Carrier Turret”). Вроде даже успешно.

2016: Epson Moverio Pro BT-2000

В начале 2016 года компания Epson представила очки дополненной реальности Epson Moverio Pro BT-2000. Это бинокулярные видеоочки дополненной реальности с поддержкой беспроводного подключения к устройствам управления и ввода информации.

Дизайн

Видеоочки Epson Moverio Pro BT-2000 имеют прочную, износостойкую и удобную для длительного использования конструкцию. Встроенные в Moverio Pro BT-2000 высокочувствительные датчики — камера, GPS, компас, гироскоп, акселерометр — позволяют с высокой точностью определить положение пользователя в пространстве, фиксировать его действия и изменения окружающей обстановки.

Платформа Android

Moverio Pro BT-2000 работают на операционной системе Android. Благодаря этому, любая корпорация может создавать приложения под свои индивидуальные потребности и в дальнейшем обновлять или загружать программы под новые задачи. Гибкая платформа очков на базе Android 4.0.4 дает неограниченные возможности для реализации различных творческих и коммерческих замыслов.

Качество изображения

Очки воспроизводят контент в 2D и 3D режимах на большом экране с воспринимаемым размером до 320 дюймов и разрешением qHD (960х540) в любом месте и при любой освещенности. Они также поддерживают беспроводное подключение к сетям по Wi-Fi, а также соединение с другими устройствами благодаря поддержке Bluetooth 3.0/LE.

Встроенная стерео-камера с разрешением 5 мегапикселей и высокоточным датчиком глубины точно определяет размер и расположение объектов по отношению друг к другу и легко считывает информацию. Она позволяет не только вести запись происходящего и транслировать его удаленно, но и способна считывать заданные маркеры для дальнейшего создания объектов дополненной реальности.

Потенциал такого решения ограничивается только фантазией разработчиков программного обеспечения: специалисты компании могут координировать работу друг друга или проводить дистанционное обучение, оказывать услуги удаленной сервисной поддержки, отправляя всплывающие подсказки, или загружать поэтапные наглядные руководства по работе со сложным оборудованием.

Характеристики

Двухъядерный процессор 1.2GHz, 1 Гб оперативной памяти и звук Dolby Digital Plus обеспечивают полное погружение в мир дополненной реальности. При этом не нужно беспокоиться о том, что девайс может разрядиться. Видеоочки работают от двух съемных одновременно устанавливаемых аккумуляторов, а также поддерживают функцию «горячей замены», т.е. поменять разрядившийся аккумулятор можно на ходу без выключения устройства. Полностью заряженные аккумуляторы способны поддерживать работу очков до 4 часов.

Для загрузки приложений можно использовать внутреннюю память устройства на 8 ГБ или дополнительно установить SD карту памяти емкостью до 32 ГБ.

Степень пыле- и влагозащищенности Epson Moverio Pro BT-2000 соответствует стандарту IP54 — это означает, что очки могут быть использованы в любых сложных условиях. Защитный экран, который идет в комплекте поставки, соответствует стандарту безопасности ANSI Z87.1 и способен выдержать попадание мелкого предмета, летящего на большой скорости.

Основные характеристики:

Бинокулярные прозрачные видеоочки
5 Мп стерео-камера с датчиком глубины
Поддержка подключения по Wi-Fi и Bluetooth
Сертификация IP54
Датчик освещенности
Сменные аккумуляторы с функцией «горячей замены»

Помощь людям с ограниченными возможностями

Для слабослышащих при помощи AR-устройств возможно визуализировать или переводить в текстовый формат звуковую информацию. Так в Астраханском краеведческом Музее доступна версия экскурсии с сурдопереводом.

А Национальный британский театр совместно с партнером по инновациям – агентством Accenture и компанией StageText разработали проект, в котором видеоочки дополненной реальности Epson Moverio BT-350 используются для вывода синхронизированной с постановками транскрипции диалогов и звуков на дисплеи очков.

Технология Open Access Smart Capture использует программное обеспечение, распознающее речь и синхронизирующего титры с текстом постановки. Для точной калибровки программа считывает световые, звуковые и видео метки, уникальные для каждой постановки. Зрители могут настраивать размер шрифта, цвет и расположение титров на свое усмотрение.

Специалисты продолжают совершенствовать проект. В настоящее время дорабатывается программное обеспечение, с тем чтобы очки можно было использовать для формирования титров в режиме реального времени.

Для людей с ограниченными физическими возможностями устройства дополненной реальности смогут создавать информационные карты доступной среды, позволят составлять удобные маршруты, предупреждать о труднопроходимых или труднодоступных местах.

Ни то ни другое

Сначала мне хочется объяснить читателю, чем эта новинка не является. Первое, с чем часто путают видеоочки, — это видеошлемы (некоторые производители зачем-то называют их очками, еще больше запутывая потребителей). Видеошлемы виртуальной реальности или 3D-видеошлемы, как Oculus Rift, Samsung Geag VR, AirVR, Sony HMZ-T3W, отличаются тем, что это непрозрачные дисплеи, полностью «блокирующие» внешний обзор. Надевая такой «головной дисплей» (в терминах Sony), вы как бы соглашаетесь с полным погружением в виртуальную реальность.

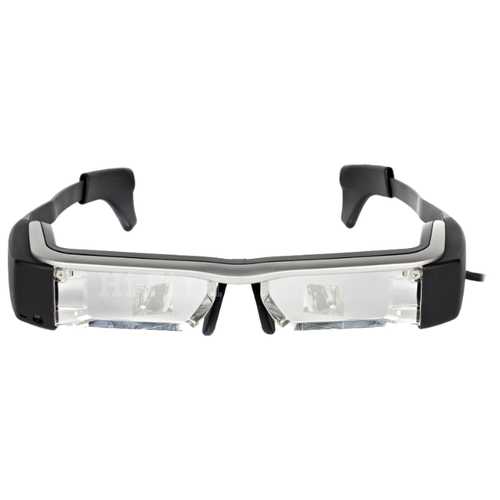

Бинокулярные видеоочки дополненной реальности Epson Moverio BT-200

Вторая вещь, которую часто сравнивают с видеоочками от Epson, — это Google Glass. И хотя у них есть общие черты (тот же прозрачный экран), их суть и предназначение серьезно отличаются. Очки от поискового гиганта, во-первых, показывают картинку только на один глаз, а во-вторых, имеют столь малое разрешение 640×360, что их роль сводится к информированию, а не развлечению пользователя. Например, сейчас в моду входят «умные часы», все ждут появления Apple Watch и т.д., и ведь никому не придет в голову купить их для просмотра кино. Так и здесь, Google Glass — гаджет-помощник, тогда как очки от Epson пытаются занять место основного устройства.

Технические характеристики (системные требования)

Итак, мы немного познакомились с таким гаджетом, как видео очки Epson AR Moverio BT-200. Теперь стоит рассмотреть более подробно все его возможности.

Технические характеристики устройства:

Операционная система: Android;
Размер экрана: 0,42 дюйма;
Разрешение: 960*540;
Встроенный микрофон;
Встроенный гироскоп;
Встроенный акселерометр;
Встроенный компас;
VGA камера;
Вес: 88 грамм;
Объем встроенной памяти: 8 Гб;
Объем оперативной памяти: 1 Гб;
Поддержка карт памяти SD;
Время работы аккумулятора: до 6 часов.

Важно отметить, что Epson Moverio может подключаться к другим устройствам посредством Wi-Fi, Bluetooth 3.0. Также модель поддерживает новую технологию Miracast, которая позволяет быстро передавать данные по беспроводной сети

Стоит добавить, что существует уже масса приложений именно для этой модели. Операционная система Android предлагает большие возможности и для дальнейшей разработки приложений под эту модель.

Нужно сказать пару слов и о корпусе устройства. Оно обладает прочной конструкцией и удобно сидит на голове, не сдавливает ее и не натирает кожу лица. Корпус предназначен для длительного использования, он защищен от износа и мелких повреждений.

Таким образом, мы познакомились с таким замечательным устройством, как очки Epson Moverio BT-200 – обзор показал, что это по-настоящему функциональная и инновационная модель.

Органы управления

В верхней части пульта находится сенсорный джойстик Cross-key с центральной кнопкой Enter, которые позволяют прокручивать экран и выбирать его элементы. От предыдущей модели на пульте управления сохранились сенсорные кнопки BACK, HOME и History, которые отвечают за переключение экранов. В нижней части пульта расположена панель Trackpad, с помощью которой выполняется практически все управление текущим экраном. На левой поверхности пульта имеется кнопка Switch, с помощью которой изменяется яркость изображения, а также переключаются режимы 2D и 3D. Кнопкой Volume, расположенной на правой стороне пульта, задается уровень громкости в наушниках.

Прибор оборудован датчиком освещенности, компасом, спутниковым навигатором, гироскопом, акселерометром и микрофоном.

Технические характеристики

Микропроцессор: Intel Atom X5, 4 ядра;
Рабочая частота микропроцессора: 1,44 GHz;
Память: оперативная – 2 Gbyte, встроенная – 16 Gbyte;
Предельная емкость съемной памяти: 32 Gbyte;
Звук: DD+;
Время работы батареи: около 6 ч;
Каналы связи: Bluetooth, Wi-Fi, Wi-Fi Miracast;
Вес гарнитуры без кабеля: 69 g;
Масса контроллера: порядка 130 g;
Размеры гарнитуры: 7,52×7,01×0,98 inch;
Размеры контроллера: 2,20×4,57×0,91 inch.

Оптические характеристики прибора

Технология оптического дисплея: Si-OLED;
Уровень разрешения оптики: HD (1280х720 pix);
Разрешение встроенной в очки камеры: 5 Mpix;
Предельный уровень контрастности: 100 тыс. к 1;
Размер дисплея: 0,43 inch;
Соотношение сторон изображения: 16 к 9;
Частота кадров: 30;
Угол зрения (по диагонали): 23 градуса.

Не революция, но эволюция

В феврале 2017 года на российский рынок поступили в продажу видеоочки Epson Moverio BT-300. Ранее мы уже рассказывали о предыдущей версии очков Moverio BT-200: и даже проводили конкурс разработчиков, которым остались довольны как мы сами, так и участники.

Так вот, Epson Moverio BT-300 носят титул самых легких в мире прозрачных бинокулярных видеоочков.

Их вес — всего 69 грамм. Казалось бы, разница в 19 грамм между версиями не столь существенна, но когда приходится долго без устали носить такие очки на носу – отсутствие этих 19 грамм — весомое преимущество.

Однако главная фишка – совершенно новый дисплей на базе технологии Si-OLED! Взгляните на картинку — как говорится, разница на лицо!

Si-OLED — разработка инженеров компании Epson. Благодаря этой технологии каждый пиксель изображения является источником света и светится только тогда, когда нужно. Что это дает? Правильно! Великолепную контрастность и отличную цветопередачу. Про контрастность хочется сказать отдельно. В предыдущей версии очков использовалась более-менее традиционная подсвеченная ЖК-матрица, в связи с чем, можно было разглядеть границы области проекции, даже если на экран не выводилось изображения (ту самую пресловутую «засветку» или как ее часто величают за рубежом – «glow»).

В случае с Si-OLED такого эффекта больше не наблюдается. Изображение с очков идеально «накладывается» поверх видимого сквозь прозрачные стекла окружающего пространства, что позволяет достичь еще большего погружения в мир дополненной реальности. Думаю, многие обладатели телефонов или ТВ с OLED-экранами отлично представляют себе, насколько это круто.

А в остальном наследник Epson BT-200 может все то же самое, что и предыдущая версия, только с более качественной камерой и производительной начинкой (ещё больше ядер, мегабайтов и мегагерцев).

Для наглядности отличия Epson Moverio BT-300 от предыдущей модели оформили в небольшую табличку:

Дополнить и переполнить

Итак, Moverio BT-200 — это очки, через которые прекрасно виден окружающий вас реальный мир, но очки оснащенные прозрачными дисплеями для каждого из глаз. Разрешение — 960х540, что, конечно, не Full HD, но достаточно, чтобы посмотреть фильм, когда нет иных «киноманских» устройств. Так как дисплея два, возможен показ 3D-изображения (то, что здесь получается идеальное разделение картинок для двух глаз, думаю, понятно и без дополнительных описаний).

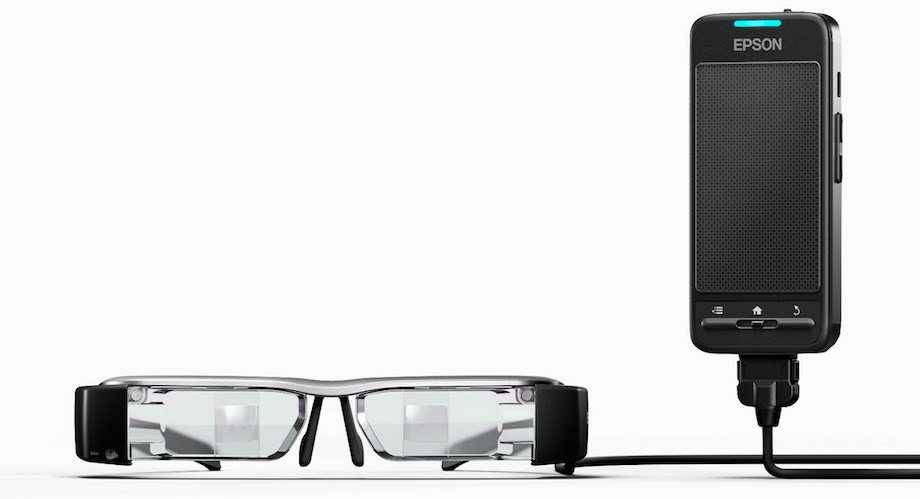

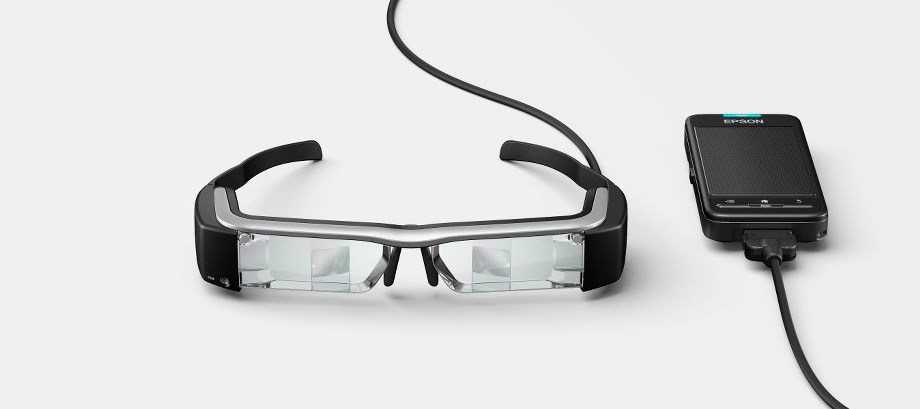

Очки и блок управления с сенсорной панелью

Следует сказать, что сама компания Epson позиционирует это устройство прежде всего как очки дополненной реальности, когда изображение на их экране дополняет окружающее вас пространство. Наглядный пример — вы ходите по музею, надев эти очки, а экспонаты вокруг «оживают», демонстрируются соответствующие им видеоролики. И вам ничего не надо делать. Смотрите на экспонат — встроенная камера считывает маркер и выдает соответствующий видеоряд.

Очки оснащены датчиками (гироскоп, компас, GPS, видеокамера), они «знают», куда и на что вы смотрите, и адаптируют изображение. Другой пример — игры, в которых реальный мир становится полигоном для виртуальной битвы и т.д. Или навигация — ну хорошо же идти по улице, а вам стрелками показывают — за углом паб, а на следующей улице ваш друг в ресторане сидит, вот за этим столиком. Наконец, профессиональное применение — хирург, делающий операцию и видящий все нужные данные о пациенте не поднимая глаз, инженер, крутящий перед собой 3D-модель устройства в реальном масштабе, дизайнер интерьера, в буквальном смысле примеряющий новые обои и т.п.

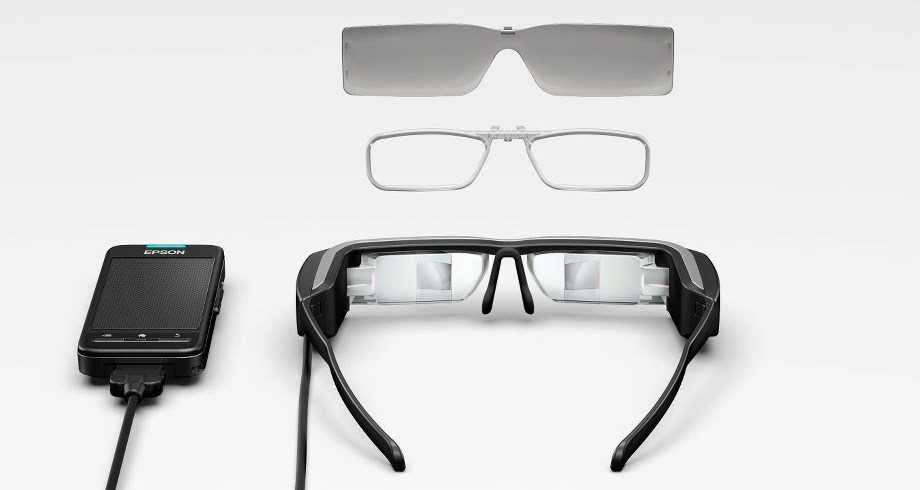

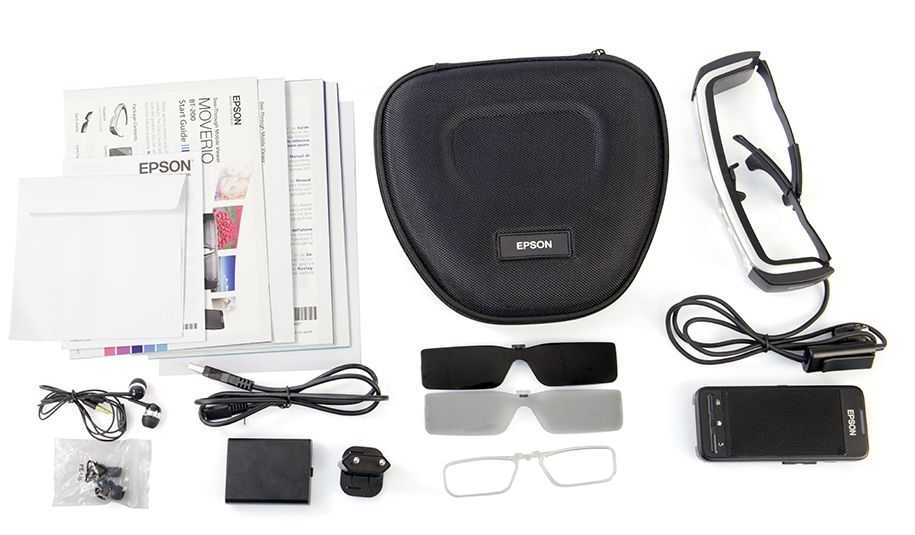

В комплекте с очками Epson Moverio BT-200 идут два затемняющих фильтра и пластиковая оправа, в которую можно поставить стекла с диоптриями (замена обычных очков)

Так вот, профессиональное применение — да, я верю, что здесь очень много возможностей сделать что-то по-настоящему интересное и полезное. Но как очки дополненной реальности в быту… Господа из Epson, вы в них по улице пройтись пытались хотя бы разок? В очках Moverio BT-200 вместо стекол стоят призмы толщиной 1 см (замерял лично линейкой, в официальных техданных компания об этом не пишет). Призмы стоят, потому что в очках нет никакого прозрачного ЖК-дисплея, а сбоку (с дужки) светит минипроектор (светодиодный, с ЖК-матрицей), картинка которого проецируется на зеркальный с внешней стороны экран внутри стекла. Толщина дужки в месте сгиба — 17 мм. Да и вес у очков 88 г. От них идет довольно толстый провод к блоку управления (еще весит 124 г), на кабеле расположен блок с разъемом для наушников и с прищепкой для крепления на одежде.

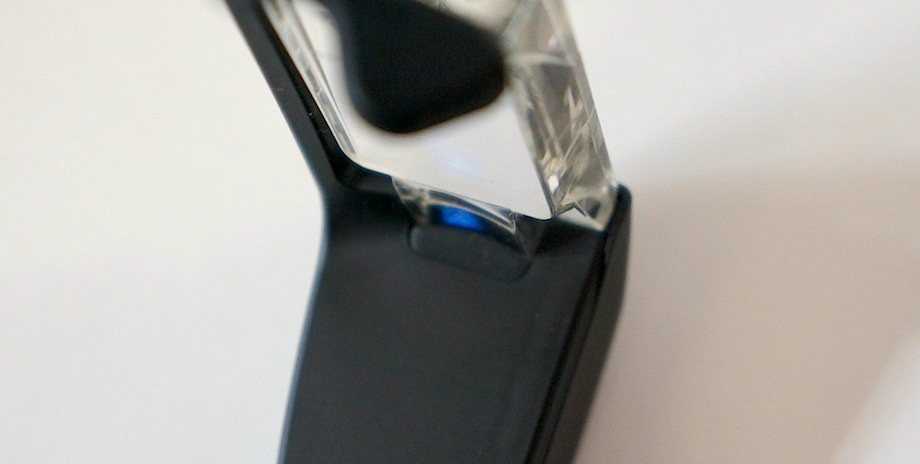

Источник изображения — светодиодный минипроектор, картинка от которого проецируется на экране внутри призмы

Короче, всю эту конструкцию на себя быстро не наденешь, не снимешь, управлять голосом нельзя и никаких кнопок на дужках нет. Это точно не «носимый гаджет будущего». Однако после нескольких дней жизни рядом с этими очками я понял, что вещь у Epson получилась отличнейшая. И для развлечений, и, возможно, в следующих версиях, даже для работы.

Логистика

Несколько лет назад компания DHL протестировала дополненную реальность на складе в Берген-оп-Зом (Нидерланды), где сотрудникам выдали смарт-очки. На дисплеях очков отображался маршрут к товару и только те товары, которые нужно было собрать в конкретный заказ. Пилотный проект показал отличные результаты: логистика и процесс выбора стали эффективнее на 25%.

Кстати, смарт-очки с функцией дополненной реальности пригодились бы и в компаниях, на складах которых хранится огромное количество разноименных артикулов, или там, где часто нанимают временных рабочих. Для того чтобы освоиться и узнать, где и что находится нужно время, соответственно, применение такого «помощника» имеет большой потенциал.

Кстати, отличное решение для Почты России…

ST Logistics and MGG Software разработали приложение, которое как раз обеспечивает подобные возможности:

Потенциальное использование

Мы считаем, что о широком применении данных очков в нашей стране говорить пока рано. Их распространение сдерживает достаточно высокая цена. Впрочем, этот гаджет может использоваться не только для индивидуальных FPV полетов, но и в промышленности, спорте или образовании.

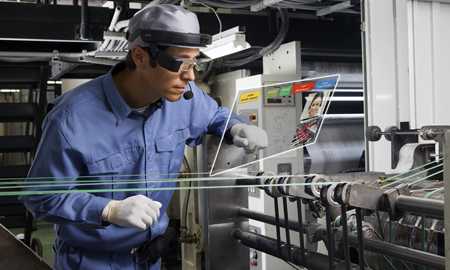

В одном из своих рекламных роликов авторы прибора намекают на его применение в условиях заводского производства. Они считают, что очки способны подсказать работнику последовательность выполняемых им действий, а также помогут управлять промышленными роботами.

В обычных условиях прибор может использоваться для просмотра видео или позволит полностью погрузиться в компьютерную игру. Исключительно высокий уровень детализации объектов поможет учителю/экскурсоводу провести увлекательный урок/экскурсию.

Еще одним интересным применением BT-300 может стать его использование в ходе экстремальных съемок, выполняемых action-камерой. Картинка передается на экран очков, настроенных на демонстрацию 3D изображения.

Стоматологи тоже «в теме»

Стоматологи не отстают от коллег и используют дополненную реальность в повседневных процедурах. Например, при протезировании. Врач использует специальный стик с HD-видеокамерой для сканирования участка, требующего протезирования. На основании отсканированной трехмерной модели протезист создает компьютерные образы коронок и мостовидных конструкций.

Неудобство процесса состоит в том, что изображение с камеры передается на внешний монитор, обычно располагающийся сбоку от врача (видимо, не у всех врачей есть возможность поставить его перед глазами): поэтому ему необходимо постоянно поворачиваться во время сканирования то к пациенту, то к экрану. Это отвлекает и может доставлять определенные неудобства пациенту. ПО EyeCad выводит изображение с камеры сканера сразу на дисплеи очков, таким образом врач смотрит и на пациента, и видит рабочую область. Разработчики также предусмотрели управление жестами.

Другой пример – приложение ICNOS – позволяет пациенту поддерживать коммуникацию с врачом. Если во время лечения пациенту необходимо что-то сказать врачу, например, что ему необходим перерыв, или спросить, сколько времени осталось до конца процедуры, то он может сделать это, используя специальное приложение, которое при помощи Bluetooth-соединения с динамиком воспроизводит заданный текст.

А, если пациент заскучает, то может посмотреть новую серию любимого сериала или «посерфить» в интернете.

Дизайн

Видео очки Moverio BT-300 выделяются прекрасным дизайном и продуманной до мелочей компоновкой. Специалисты Epson использовали для их изготовления материал отменного качества, а оптика этого прибора отличается изумительной чистотой и прозрачностью. Качество сборки отменное. Исключительно малый вес оптической гарнитуры (всего 69 грамм) практически не сказывается на утомляемости пользователя.

Стоит отметить, что изделие оказалось несколько легче предыдущих очков от Epson (BT-100 и BT-200), но его основным отличием можно считать применение новых дисплеев, выполненных по собственной технологии производителя Si-OLED (кремнийорганический светоизлучающий диод). Все особенности этой технологии мы раскроем чуть ниже.

В гарнитуре расположены два экрана, обеспечивающих воспроизводимой картинке разрешение 1280х720 pix. В правой части оправы можно увидеть объектив видеокамеры на 5 Mpix и датчик освещенности, по показаниям которого автоматически настраивается яркость экранов. В комплект поставки входят два специальных фильтра, которые устанавливаются при слишком высокой яркости окружающей среды. Специальные носовые накладки превращают ношение очков в достаточно комфортную и приятную процедуру.

В основу контроллера заложен интеловский микропроцессор Atom X5. Кроме того, в его состав включена оперативная память емкостью 2 Gbyte, которая дополнена встроенной памятью на 16 Gbyte. За связь с внешним миром отвечают системы Wi-Fi с поддержкой стандарта Miracast и Bluetooth. У прибора есть слот для карт памяти microSD, емкость которых не должна превышать 32 Gbyte. Зарядка устройства выполняется через USB порт. Всё оборудование работает под ОС Android 5.1.

Потому, потому что мы пилоты! Презентация третьего поколения видеоочков Epson Moverio BT-300 +15

06.04.17 06:00

•
epsonic
•
#287718
•
Гиктаймс

•

5100

Железо, Гаджеты, Носимая электроника, Блог компании Seiko Epson Corp., Видеотехника

16 марта в City Club International мы представили журналистам ведущих российских бизнес-, отраслевых- и IT-изданий наши новые видеоочки Epson Moverio BT-300.

Изюминкой мероприятия стала наглядная демонстрация того, как новая модель видеоочков отлично подходит для использования в качестве т.н. FPV для квадрокоптера. В качестве дрона был выбран новенький DJI Phantom 4, а краткий репортаж с самого мероприятия с самыми интересными моментами вы можете посмотреть ниже:

А теперь пару слов о самом продукте и его технических характеристиках (об очках, конечно же, с дроном вы уже, наверняка, хорошо знакомы и без нас.
