Введение

…2010 год. Тогда многие этим увлекались. Тема быстрых АЦП вдруг стала популярной. Кто-то раньше, кто-то позже, но сразу несколько российских компаний принялись вести разработки в этой области. Не стали исключением и мы. Словно нужно было дождаться, когда рассеется дым горящих вокруг Москвы торфяников, чтобы увидеть, что ниша отечественных скоростных аналого-цифровых преобразователей совершенно пуста. Отставание было гигантским, в несколько поколений. Из «наших» тогда можно было достать только старые добрые микросхемы серии 1108ПВ — 10-14 разрядные АЦП с быстродействием 0,3-1,3 МГц, разработанные еще в советской Риге. Самым «крутым» считался вильнюсский биполярный 1107ПВ3, тоже родом из 80-х, который имел разрядность 6 бит и мог работать со скоростями до 100 МГц. В это же время западные микросхемы на таких скоростях достигали уже 16 бит! А при меньшей разрядности могли работать на нескольких сотнях мегагерц. Столь привлекательным казалось попытаться наверстать отставание и заполнить этот вакуум отечественного сегмента АЦП. Было очевидно: кто первый создаст что-то более-менее современное, у того будет шанс монополизировать в дальнейшем весь сегмент. Ввязавшись в гонку тогда, мы смутно догадывались, что путь предстоит неблизкий, но никто не предполагал, что первый верстовой столб на нём будет стоять на отметке в 10 лет…

Смог в Зеленограде 2010 г. Фото с сайта Graker.ru

Мультибитные и однобитные ЦАПы

До 21 века цифроаналоговые преобразователи оперировали только с 16-битным аудио, согласно формату Red Book для компакт-диска. Другого просто не было. Частота дискретизации у CD была 44 кГц, у профессиональных DAT-рекордеров капельку выше — 48 кГц. Сначала все ЦАПы работали по «параллельному» принципу — все 16-разрядов «взвешивались» на R-2R матрице (резисторной схеме лестничного типа).

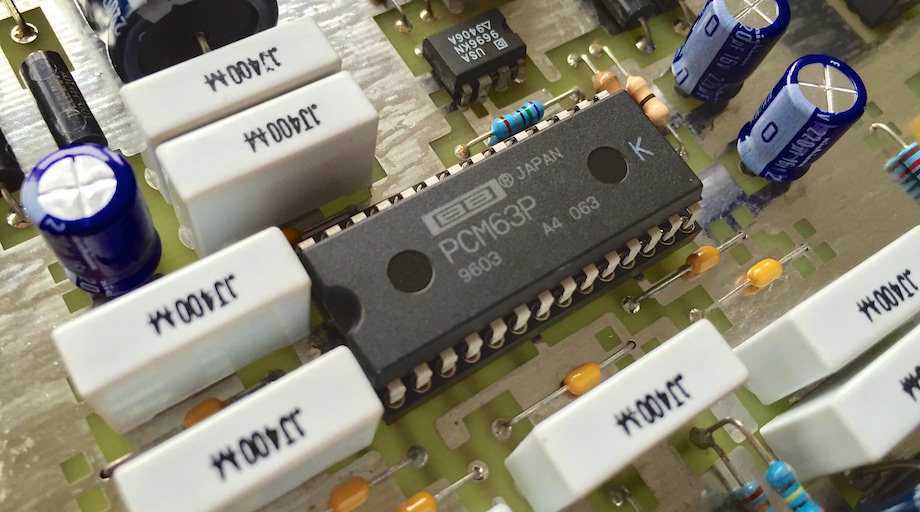

Знатоки знают наизусть и ценят такие марки чипов, как Burr-Brown PCM63 или Philips TDA1541. Однако R-2R матрицы оказались дороговатым и не слишком технологичным удовольствием. Требовалась точная лазерная подгонка всех номиналов сопротивлений. В противном случае при работе неточный замер битов приводил к нарушению линейности сигнала.

Поэтому на смену R-2R пришли ЦАПы с 1-битовым преобразованием, получившим название «дельта-сигма». Если мультибитники выдавали напряжение сигнала напрямую, исходя из всех поступивших на матрицу 16-битовых данных, то в дельта-сигме напряжение колебалось в зависимости от того «ноль» пришел на приемник или «единичка». 1 — означала увеличение напряжения аналогового сигнала, а 0 — уменьшение.

Старые аудиофилы нет да и вспомнят музыкальность R-2R чипов, но и деваться некуда. Дельта-сигма оказались и практичнее в настройке, и дешевле в производстве. Да и качество SACD-формата доказало, что 1-битовое преобразование отлично умеет справляться с High-End задачами. Частота дискретизации SACD измеряется уже не кило-, а мегагерцами, поэтому в схеме можно обойтись совсем простыми аналоговыми фильтрами.

В классических схемах на базе PCM до сих пор приходится фильтровать помехи квантования цифровым способом — их существует несколько и некоторые модели ЦАПов предоставляют возможность выбрать один из них.

Сами же дельта-сигмы прогрессировали в сторону гибридных схем, где поток обрабатывался каскадами, как по 1-битной, так и параллельной схеме. Но самое главное, величина цифрового слова выросла в них сначала до 24, а потом и до 32 бит. Кроме того, перспективным направлением являются ЦАПы на программируемых вентильных матрицах (FPGA), где и вовсе нет традиционных конвертеров.

Для чего такая расширенная разрядность? Для достоверности. В профессиональной индустрии сегодня используются 24-битная запись, обеспечивающая более точное описание оригинального сигнала. Как уже упоминалось, ряд музыкальных изданий уже доступен в формате высокого разрешения. Так что можно, конечно, послушать урезанную версию на компакт-диске или МР3, но согласитесь, интереснее встать на одну ступеньку ближе к звукорежиссерам, которые возились с вашим любимым альбомом. И поэтому ваш ЦАП должен быть полностью готовым для приема контента высокого разрешения — как по USB, так и по остальным протоколам передачи данных.

Без музыки сложно представить жизнь любого человека. Но качество порой преподносит плохие сюрпризы, особенно в бюджетных устройствах.

В каждом доме находится комплект аудиоаппаратуры, которая регулярно обновляется и модернизируется. Современная техника ориентирована на цифровой звук, поэтому оснащена соответствующими разъемами: оптический, коаксиальный, HDMI. Возникает вопрос — как подключить к ней свои любимые аналоговые акустические системы, которые полностью удовлетворяют все потребности? Для этих целей уже давно придуманы цифро-аналоговые преобразователи, отличающиеся компактностью и мощностью. ЦАПы позволяют конвертировать исходный цифровой сигнал в аналоговый и выполнять синхронизацию с устройствами воспроизведения через стандартный RCA-разъем или jack 3.5 мм.

Мы составили список лучших ЦАП, основываясь на экспертных оценках специалистов и отзывах реальных покупателей. Наши рекомендации помогут вам сделать выбор, оптимальный требованиям и желаниям

На мировом рынке техники много конкурентов, но мы отобрали лучших производителей и рекомендуем обратить на них особое внимание:

Бюджетные / Недорогие

1. Pro-Ject
2. Creative

1. Cambridge
2. NuForce

Дорогие/ Премиум-класс

1. NuForce

Выход для наушников
Разрядность: 24 бит
Разрядность: 32 бит
Оптический выход

* Цены действительны на момент публикации и могут изменяться без предварительного уведомления.

ЦАП схемы. Краткое сравнение

Сравнение типов ЦАП (схемы)

Схема минималистичного R2R ЦАП (часть A ) содержит резисторную матрицу (ladder). Каждый из резисторов матрицы имеет отклонение от требуемого значения. Это приводит к .

Аналоговый фильтр предназначен для цифро-аналоговой конверсии. Аналоговый фильтр имеет плавное изменение подавления с ростом частоты. Соответственно, не могут быть глубоко подавлены все алиазы. Эти алиазы могут привести к появлению слышимых продуктов, порожденных ультразвуком благодаря нелинейным искажениям (интермодуляционные искажения).

Аналоговый фильтр имеет минимальное подавление в области низких частот. Для подавления алиазов в низкочастотной области используются оверсемплер и цифровой фильтр, который имеет более крутой рост подавления с частотой, чем аналоговый (часть B ).
Но появляется новая проблема: оверсемплинг добавляет свои алиазы с которыми борется цифровой фильтр.

Читайте подробности здесь >

Нелинейность резисторной матрицы может быть решена с помощью цифрового сигма-дельта модулятора (часть C ). Потому, что такой модулятор является линейным устройством. Но дельта сигма модулятор имеет проблемы с .

Когда входным цифровым потоком является DSD (1-битная сигма дельта модуляция) вместо PCM, минималистичный DSD DAC содержит пару резисторов и аналоговый фильтр (часть D ).

Конечно, реальные ЦАПы — это более сложные устройства, чем они показаны здесь на . Встают вопросы качества питания, температурной стабильности, разброса логических уровней и т.п. Концепции ЦАП (части A, B, C, D на картинке) дают только потенциальные возможности разработчикам. И они не гарантируют лучшего качества определенному типу DAC.

Подробности о том, как работают эти схемы, читайте далее.

Первые шаги

Вернемся обратно в 2010 год. Какими наивными мы были! Сейчас уже невозможно сдержать улыбку, просматривая отчёты и презентации, что мы делали тогда. Только с аспирантской скамьи, мы строили честолюбивые планы, как через пару-тройку лет сделаем преобразователь, не менее быстрый и не менее точный, чем у них … Ведь опыт разработки быстродействующих АЦП уже был. В нашем портфолио лежал аж 14-битный 100 МГц преобразователь! (Не миландровский.) Правда работал он так:

Вид кристалла и спектр после первой попытки На выходе этого «преобразователя» вместо синусоиды был изрезанный резкими провалами меандр. Представляете, два года работы – и такое фиаско! SNR 17 дБ вместо расчётных 68. Тем не менее никто не унывал, потому что такие провалы не редки в микроэлектронике. Такова уж специфика, что за каждой схемой, как бы хорошо она не работала на модели, скрывается вопрос — а в «железе» будет работать? Ответить на этот вопрос, и то не наверняка, можно только с опытом.

Итак, мы перевернули страницу и принялись заново разрабатывать 14-разрядный 100 МГц АЦП. Вскоре параллельно с нами начала работать другая, более опытная команда, перешедшая к нам со своими разработками из другой компании. Мы недоумевали тогда, зачем двум командам решать, пусть и разными способами, но одну и ту же задачу? Зачем эта внутренняя конкуренция? Оказывается этим, сами того не подозревая, мы копировали в миниатюре великих мира сего…

R2R ЦАП vs дельта сигма ЦАП (PCM) vs DSD DAC

Сравнение R2R ЦАП vs дельта сигма ЦАП (PCM) vs DSD DAC

Прочтите описание инфографики

PCM ЦАП основанный на сигма дельта модуляторе имеет 2 ключевых достоинства:

• линейность амплитудной характеристики (выход/вход) цифрово аналоговой конверсии;
• простота разработки и производства.

R2R DAC (binary weighted resistor digital analog converter), основанный на резисторах, имеет проблемы нелинейности из-за разброса значений их сопротивлений. Потенциально, это также может привести к проблеме слышимых продуктов, порожденных ультразвуком (интермодуляционные искажения).

Разработки дельта сигма модулятора может доставить некоторые трудности. Но это полностью цифровой модуль, который, как правило, может устанавливаться без дополнительной или сложной настройки в процессе производства. Что приводит к его упрощению и снижению стоимости устройства (ЦАП).

С другой стороны, R2R PCM ЦАП не содержит сигма-дельта модулятор и не имеет проблем его .

DSD ЦАП избавлен от обоих проблем: нелинейности резисторной матрицы R2R и устойчивости при воздействии перегрузки. Музыкальные DSD записи (оригинальные и предварительно конвертированные из PCM) могут быть различным образом подвергнуты . Он может быть более или менее оптимизирован для аналогового фильтра, который, как правило, имеется на выходе любого ЦАП.

Возможности для подключения

Цифро-аналоговый преобразователь должен иметь хотя бы один цифровой вход, например S/PDIF, или возможность подключения к компьютеру по USB/Thunderbolt/Firewire. S/PDIF может быть Coaxial (коаксиальным) или Optical (оптическим). Цифровых разъемов может быть несколько.

Аналоговые выходы компактных моделей, как правило, оснащены разъемами ⅛” и RCA. Настольные модели оборудуются балансным стереовыходом XLR или 1/4”, и дополнительными небалансными RCA. Студийные устройства могут быть оснащены большим количеством аналоговых выходов.

Учитывайте при выборе конвертера, что его характеристики должны соответствовать или быть выше параметров аудио, с которым девайс будет работать. Иначе могут возникнуть искажения или ЦАП в принципе свои функции выполнять не будет.

Но помните и о субъективном восприятии

Попробуйте отслушать несколько ЦАП, и обратите внимание на то, какой из них субъективно будет звучать привлекательнее. Подходящие технические параметры и субъективно приятное звучание — сочетание, которое укажет на нужную покупку

С профессиональными устройствами несколько сложнее: помните, что главное в профессиональной технике — нейтральность и чистота в передаче аудио.

А как там у них?

Нам было любопытно, как развивалось направление быстрых АЦП у лидеров сегмента. Для примера мы взяли компанию Analog Devices, которая еще в 2010 году удерживала 48% рынка преобразователей, что больше, чем доля 8 последующих конкурентов вместе взятая. Проанализировав и сопоставив официальные даташиты и научные публикации, мы составили следующий таймлайн:

В таблице приведены примерный год выхода и технология выдающихся для своего времени АЦП, а также подразделение компании, занимавшееся разработкой. (У нас нет инсайда, поэтому эти данные отражают лишь наше виденье.) Не разбирая всех причин такого успеха компании, отметим лишь две наиболее важные для нас, инженеров. Во-первых, это полувековое эволюционное развитие, позволившее накопить внушительный «коллективный» опыт. Во-вторых, большие финансовые и ресурсные вложения, свидетельствующие о приоритетности этого направления в компании. Над быстродействующими АЦП одновременно работают два подразделения, в Вилмингтоне и Гринсборо (США), причем в разработке каждой микросхемы может быть задействовано до нескольких десятков инженеров. Основной костяк каждой группы — это инженеры, которые много лет занимаются исключительно этой тематикой. Иногда у обеих команд получались близкие по характеристикам преобразователи, хоть и шли они каждый своим путём. Зачастую и в этом случае обе микросхемы выводились на рынок. Супербыстрые преобразователи последнего поколения оказались «неподъёмными» для какого-то одного подразделения, поэтому обе команды вынуждены были объединить усилия.

ЦАПЫ: С усилителем

Выход для наушников
/
Оптический выход
/
Разрядность: 24 бит
/
С усилителем

Основные плюсы

• Встроенный RIAA-корректор служит для подключения проигрывателей виниловых пластинок, с возможностью перезаписи их в цифровой формат
• Поддержка работы с наушниками студийного уровня за счёт применения современного мощного усилителя с фильтрами шумов
• Разъёмы для наушников и микрофона позолочены, чтобы обеспечить контакт без потери качества звука
• Очень высокий показатель соотношения сигнал/шум достигается за счёт электронных компонентов высокого класса и передачи сигнала посредством интерфейса UAC2
• С бесплатным приложением MediaToolbox можно чистить звуковые дорожки от шумов, сортировать аудиофайлы, записывать собственные музыкальные произведения

Показать все товары в категории «С усилителем»

Introduction: R2R Digital-Analog-Converter (DAC)

By VulcamanOnline-Shop // Vulcaman.deFollow

More by the author:

About: I am a 23 years old student from Germany who love to make things. Later I want to become an Electrical Engineer https://www.instagram.com/vulcaman/

More About Vulcaman »

Hi,

in this instructable, I want to show you, how you can create your own Digital-Analog-Converter (DAC) by simply using a R2R Resistor ladder. But at first, I want to show you for what Applications a DAC is used for.

For example, if you want to create an analog voltage of 3V with your Arduino you will definitely run into problems, because the Arduino isn’t able to create this kind of voltage. The Arduino could only output different kinds of voltages: 0V (LOW) and 5V (HIGH). So the variety of possible voltages on the Arduino is limited.

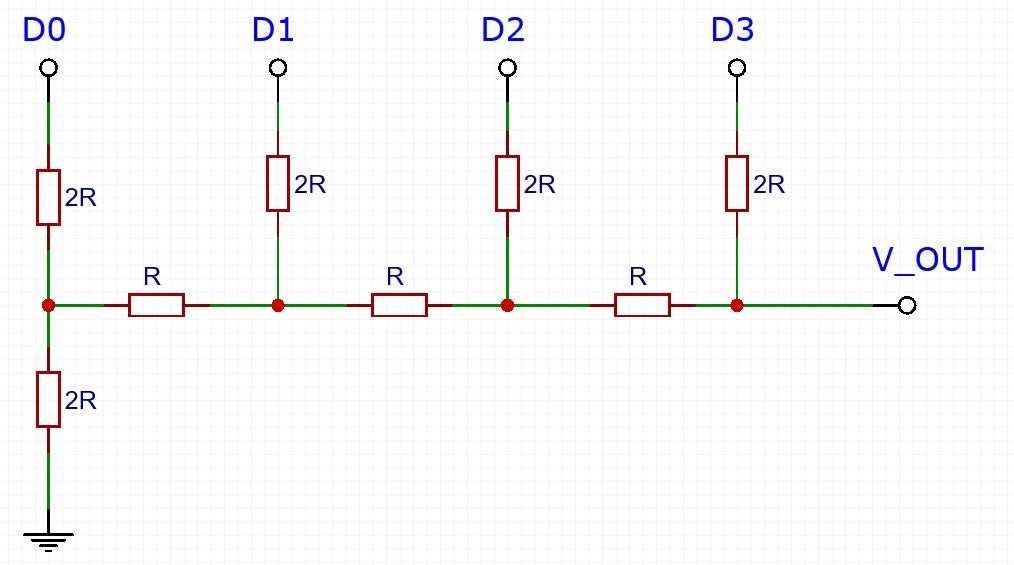

The answer to this problem is a simple circuit, which will convert an digital Voltage to a Analog voltage. The simplest way to do so, is a R2R-Resistor ledder. This schematic is for an 4Bit DAC connected to an Arduino at Pin D0, D1, D2 and D3. For this circuit you need two types of resistors: R and the double value of R (2R). For example 1k and 2k .

Now we want to analyze this simple linear circuit, how the Output voltage will change while changing the applied voltages on the digital pins. For example we set D0 to 5V, D1 to 0V , D2 to 5V and D3 to 0V. You can also read this as » 0101 » in binary, but on this I will come later again. The circuit is now changed to this:

At this point you need to consider, how you could analyze this circuit. From the first look you will see two voltage sources (5V). One of the simplest ways to analyze a circuit with two voltage sources is to use superposition. If using superposition, you first consider only about the first voltage source and the second will be pulled to ground. In the next step the first will be pulled to ground and the second will kept on. After you have calculated the voltage V_OUT in both cases, you can simply sum up the voltages and you will have the resulting voltage.

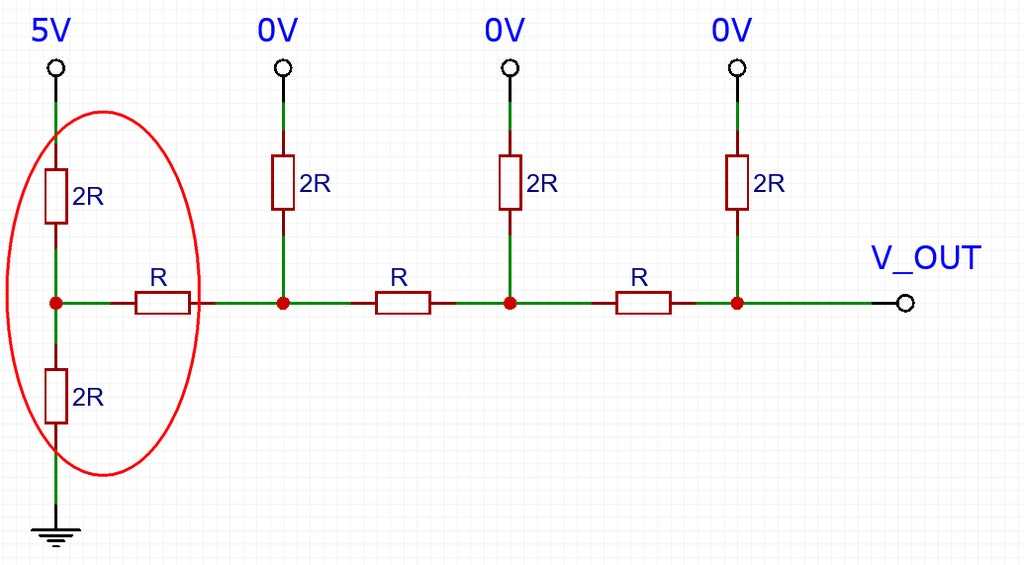

So let’s start with the first case: D0 is connected to 5V and D2 is pulled to ground:

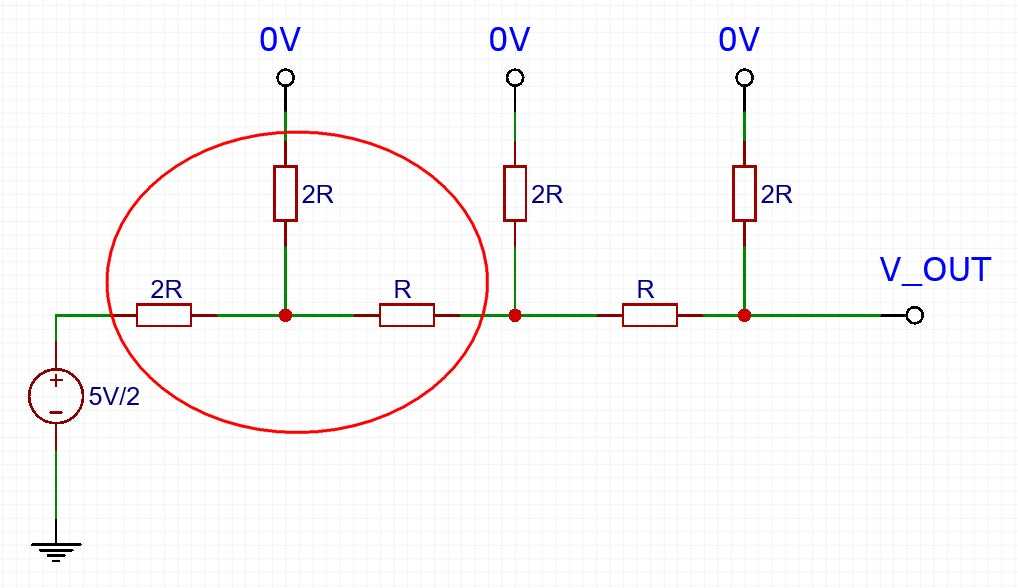

Here you will see two resistors (2R) connected in parallel followed by one resistor (R) in series . So the resulting value will be 2R/2 + R = R . The voltage source can be divided by two, if you consider the two 2R resistors which are connected in series. The resulting circuit will look like:

Now it is rather simple. As you can see there are two 2R resistors connected in parallel, followed by one R resistor in series, so the resulting resistor will be 2R. The Voltage source needs to be divided by two again. The result will look like that:

Now you need to repeat the simplification from the step above two times and you will come to this simplified circuit

As you can see the resulting voltage will be 5V/16V or in decimal 0,3125V.

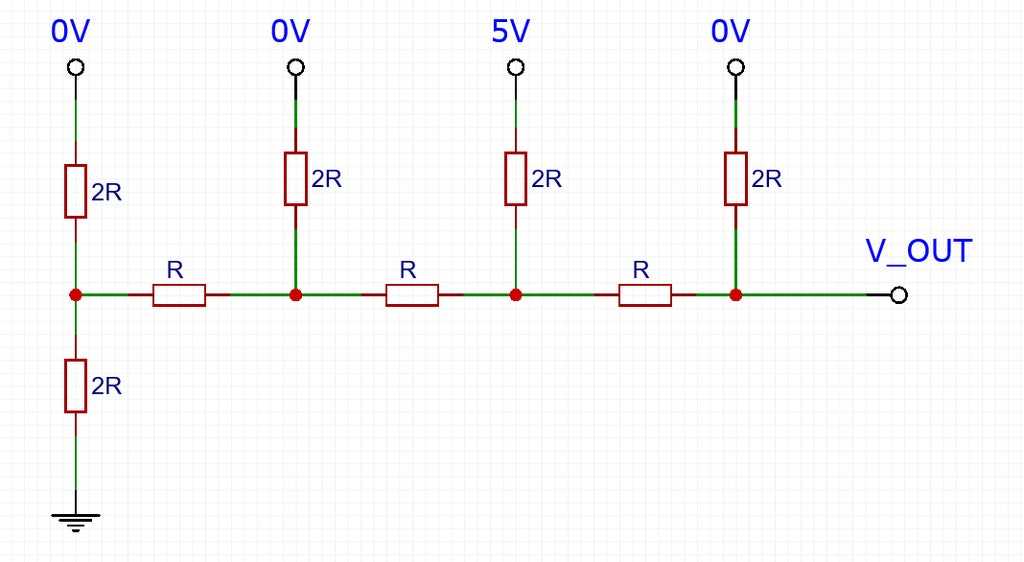

Now we have completed the analysis for the first power source. For the second we will start from this point and will use the same simplifications like in the steps above:

Once you have finished the analysis you will come to this simplified circuit:

Now the output voltage will be 5V/4V or 1,25V in decimal.

Conclusion:

The last step is to sum up both voltages to get the real voltage on the V_OUT pin. In this case this will be

0,3125V + 1,25V = 1,5625 V

But the main message of this calculation is how the applied voltage to the R2R network will affect the output voltage V_OUT. As you can see, when D0 is set to HIGH, the resulting voltage will be divided by 16, but when D3 is set to HIGH, the out_put voltage is only divided by 4. And that is the trick of the R2R network, if you control your pins with binary values, the voltage will directly follow the binary number.

For example:

A 4bit number is directly connected to the Pins, so the first bit is connected to Pin D3 , the second to Pin D2 , the third to pin D1 and the last to Pin D0.

If the number has a value of «0101», the affected voltage will be 1,5625V, which is exactly the calculated voltage above. The voltage V_OUT will change linear to the assigned binary number! Now you can simply extend your R2R network to 8bit to create a more accurate DAC.

Музыка – именно она

По всем параметрам выигрывает один из лучших ЦАПов в мире. Сейчас мы его вам представим.

КЕМБРИДЖ АУДИО DACMAGIC PLUS —Лучший Аудиофильный ЦАП

Cambridge Audio – одна из самых известных компаний в аудиоиндустрии, которая производит широкий спектр высококачественной продукции. Таким образом, вы можете верить, что устройство DacMagic Plus будет идеальным для большинства аудиофилов и даже профессиональных музыкантов.

Фактически, мы считаем, что это лучший ЦАП до 500! Устройство оснащено 24-битными ЦАП Twin Wolfson и использует повышающую дискретизацию AFT2 24 бит / 384 кГц с повышением частоты дискретизации и уменьшением джиттера. Он также оснащен беспроводным соединением BT и выбираемыми цифровыми фильтрами, что дает пользователю возможность настройки управления.

В результате звук будет безупречным, независимо от формата или устройства, которое вы используете. Вы можете использовать его с проигрывателями Blu-ray, домашними кинотеатрами, телефонами, ноутбуками и так далее. Когда DacMagic Plus подключен к сети, вам больше не нужно беспокоиться о качестве звука!

Плюсы:

• Twin Wolfson 24-битные ЦАП
• AFT2 Повышение частоты дискретизации
• Асинхронный USB-вход
• Он также может быть использован в качестве цифрового предусилителя
• BT связь

Минусы:

• Немного дорогой
• Нет пульта дистанционного управления
• Нет индикатора уровня громкости

ПОЧЕМУ РАНЬШЕ РУГАЛИ ДЕЛЬТА-СИГМА ЦАП?…

А вот и нет. Я не хочу писать, что та или иная принципиальная схема сегодня лучше или хуже. Во-первых, сегодня разработчики научились готовить дельта-сигму так, что все детские болезни этих ЦАПов остались если не в прошлом, то вне поля нашего зрения. Во-вторых, сам факт ухода с рынка мультибитных решений говорит о том, что не стоит заниматься археологией и искать те самые AD’шки и TDA’шки на мировых барахолках. Разве что для того, чтобы унять свое любопытство.

Сегодня мультибит-ЦАПы и R-2R матрицы стали чем-то вроде экзотики. Встречаются нечасто. Вызывают неподдельный интерес. И мой опыт говорит, что не понапрасну. Но раньше, когда дельта-сигма была относительно молода, сложились определенные стереотипные паттерны о ее звуке супротив правоверного R-2R решения.

Основная претензия, закидываемая в лагерь дельта-сигмы, это то, как она работает с атакой. Звук имеет три фазы: атаку (установление), стационарную часть и затухание (спад). При искажении воспроизведение любой из фаз, в частности атаки, нарушается структура звука, что изменяет тембр и его восприятие. Грубо говоря, звучание одного инструмента, правильно записанного, но воспроизводимого с искажением, скажем, атаки, уже не ощущается как оригинальное звучание. При этом у каждого инструмента эти фазы имеют разные временные характеристики и ведут себя по-разному.

Отсюда вывод, что правильное “течение” фазы атаки (в один такт) — залог натуральности звучания и точной передачи тембра. И замеры, проводимые ранее с ЦАПами, построенными на разных архитектурах, говорили о проблемах дельта-сигмы с сохранением идентичности фаз. В частности — атаки. Если вы когда-нибудь общались с адептом секты свидетелей Святого Хлопка, то понимаете, о чем я. Пожалуй, тема звука и тембра — хороша для отдельного материала. Не так ли?

МЕАНДР: R-2R vs ДЕЛЬТА-СИГМА ЦАП

Итак, как проводились такие замеры? При помощи подачи на ЦАП импульсного сигнала — меандра — и замера получаемого графика. Меандр в данном случае это функция напряжения от времени. Проще говоря, это график, где на оси X время, а на оси Y — напряжение. Выглядит он следующим образом.

Штука эта широко используется в технике, в частности для проведения замеров в аудио. Меандр состоит из прямой линии нулевой отметки (фаза отсутствия сигнала), вертикальной линии фронта, или атаки, прямой линии положительного или отрицательного полупериода (стационарная фаза) и спада (затухания). Меандр показывает через напряжение, как ведет себя сигнал на разных стадиях своего существования.

На рисунке выше приведен исходный сигнал в идеальном виде. Это случай in vitro — эталон для дальнейшего сравнения. Не более.

Далее мы видим меандр, образованный посредством R-2R-преобразователя. Он отличается от исходного тестового меандра, но посмотрите на фронт атаки: он перпендикулярен к нулевой отметке. Фактически атака сформирована в один такт. Скругление меандра на краях атаки и затухания неизбежны из-за ограничения частотного диапазона. При этом кривая стационарной фазы линейна.

А теперь смотрим на меандр, полученный после дельта-сигма преобразования. Во-первых, атака. Атака явно не “умещается” в один такт и ее наклон далек от прямого угла. Во-вторых, стационарная фаза имеет волнообразные искажения на всей ее продолжительности. Также отмечаем всплеск напряжения на конце фронта. Это и есть тот самый подзвон, за который было принято ранее ругать дельта-сигму. Ну и за размазанность атаки (во всяком случае по замерам!). Помимо искажений, атака нарастала постепенно, не давая того самого “хлопка”. Как я уже писал выше, при нарушении течения фаз или искажения в них, нарушается передача и восприятие тембра.

Step 2: From Simulation to Reality

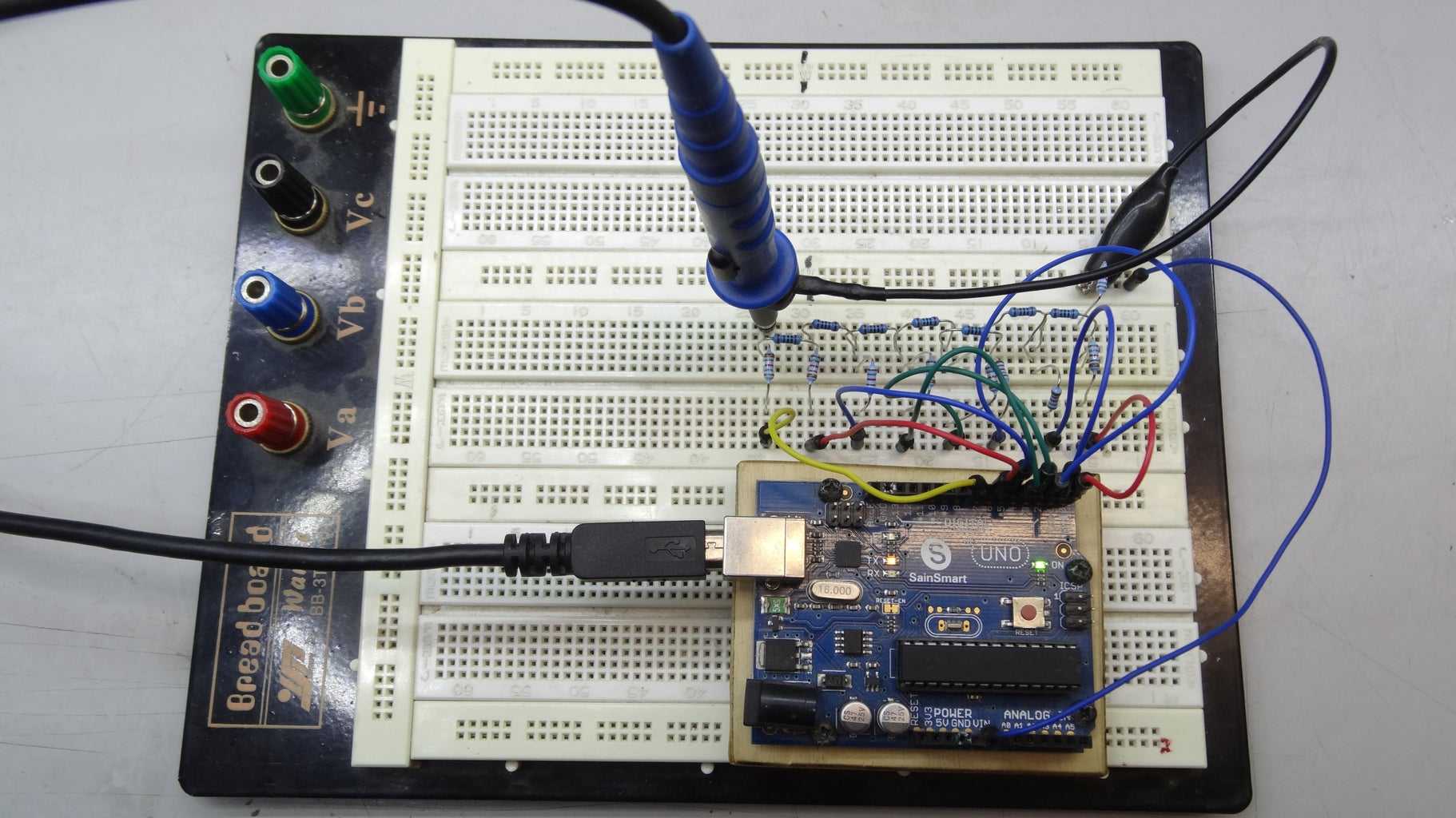

After the simulation it is always a good choice to build a prototype and test it in reality. For this test have created the small circuit on a bread board and connected it to an old oscilloscope.

Here are some pictures of the circuit in action:

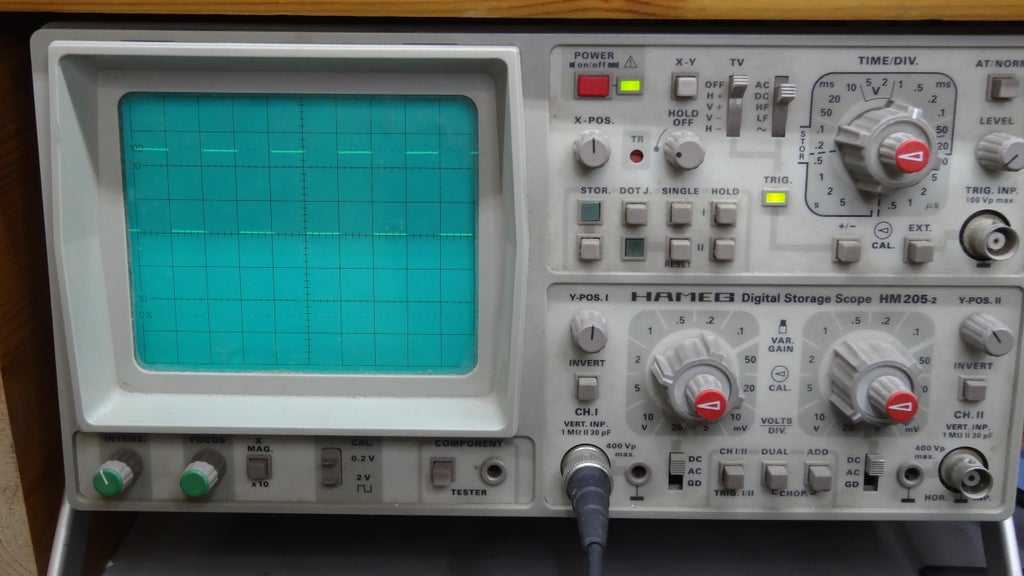

Rectangle:

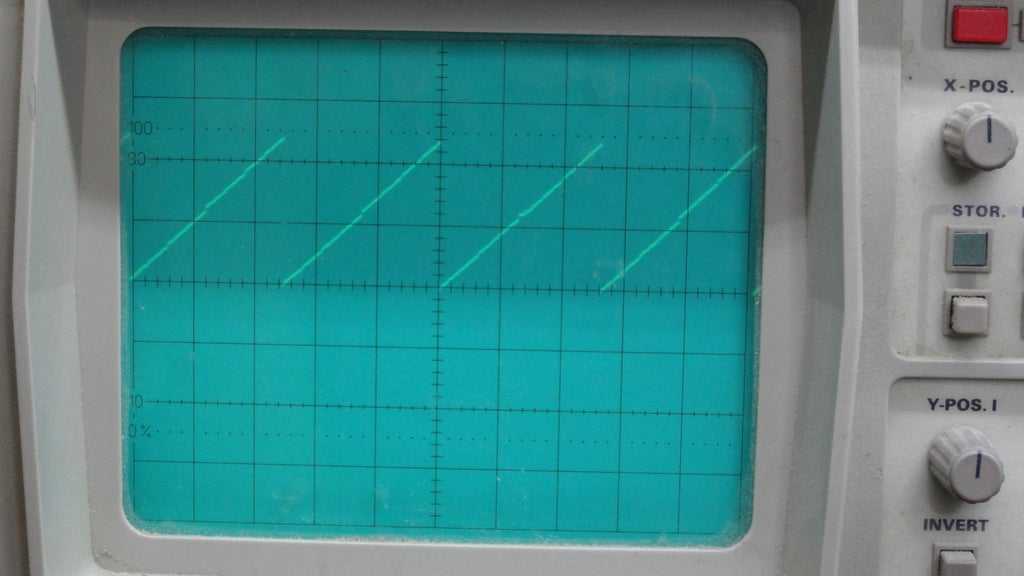

Sawtooth:

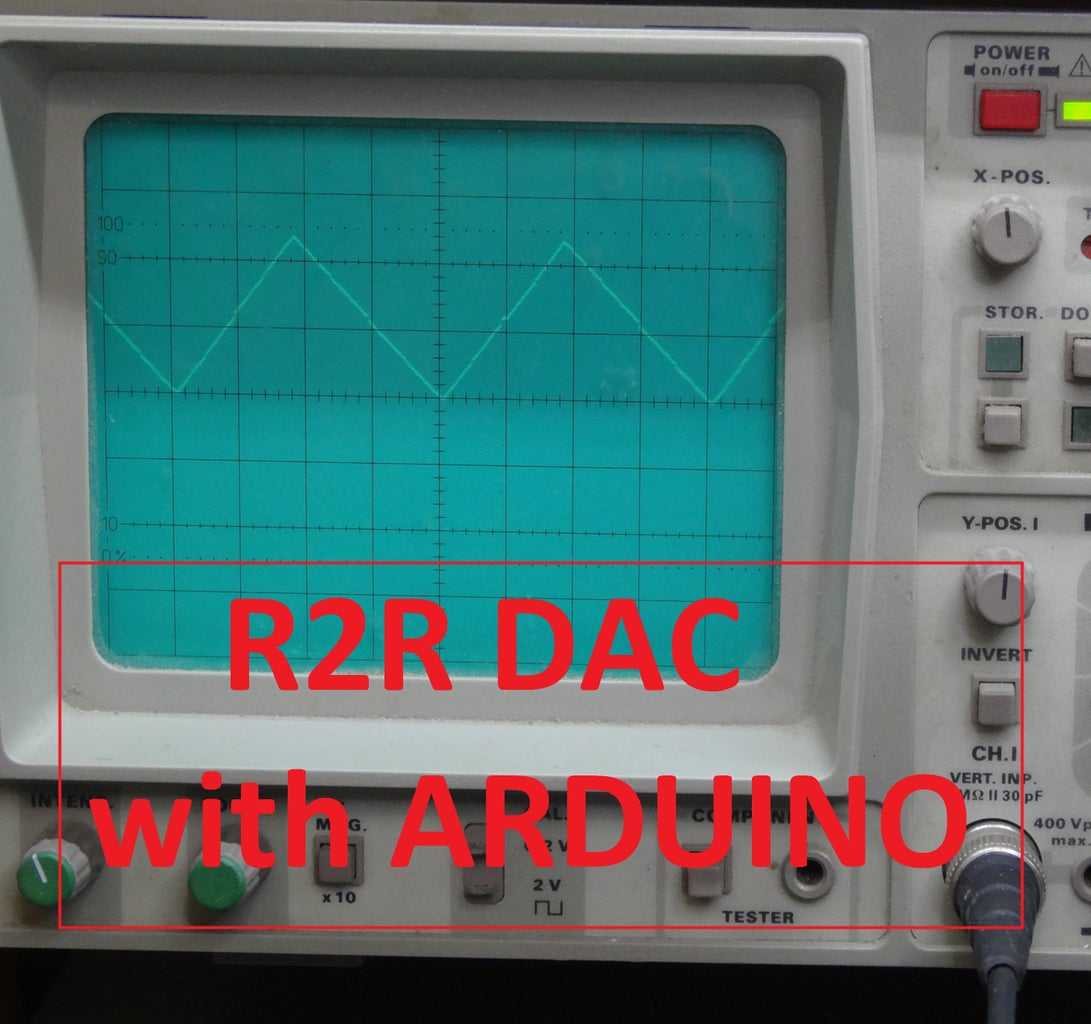

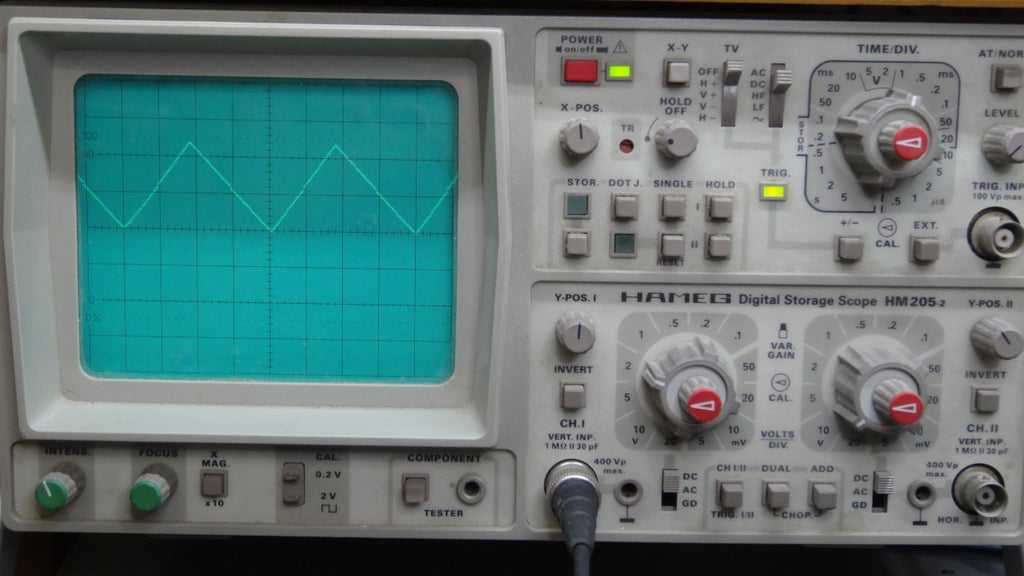

Triangle:

Conclusion:

For me this projects was a success, I have learned a lot about how DAC works. But please remember, if you consider to use this as a function generator, you will definitely need to use an operation amplifier connected as an impedance changer. This will make your circuit more stable to different loads and different impedances.

ПРИНЦИП РАБОТЫ ЦАП

Итак, с форматами все ясно. Форматы — они как картошка

Не важно, в каком виде (пюре, драники, зразы, фри) — они попадают в организм, и он воспринимает их как “картошку”

Так и ЦАП. Что бы мы не подали в него (главное, чтобы он поддерживал формат, иначе не избежать несварения), он “переварит” это в поток 0 и 1. Но как, черт возьми, мы получаем ЗВУК?

ЦАП преобразует поток бинарного кода в напряжение или ток. Можно описать это как функцию напряжения, которое определяется кодом. Чем выше или ниже значение в коде, тем выше или ниже получаем на выходе напряжение. Зависимость уровня напряжения или тока от кода в литературе называется монотонностью.

Но все немного сложнее. Так как ЦАП широко распространенное в электронике устройство, оно обладает множеством характеристик. Основные, значимые для нас, это:

• разрядность — количество бит во входном коде;
• частота дискретизации — максимальная частота, на которой ЦАП может работать корректно. По Найтквисту, для корректного воспроизведения аналогового сигнала из цифровой формы необходимо, чтобы частота дискретизации была не меньше удвоенной максимальной частоты в спектре сигнала. Чем выше — тем лучше.

Так как однобитные дельта-сигма ЦАПы появились позже, то базовой технологией считалась многоразрядная. Тут как с усилителями — нужно сперва разобраться в работе класса А, чтобы понять остальные.

Каждому разряду присваивается порядковый номер, начиная с 0 (вы же помните из школы, что в бинарной системе числа записываются справа налево?). “Вес” разряда снижается слева направо. Чем ниже разряд, тем ниже его “вес” и влияние его значения на итоговый ток.

Принцип работы ЦАП — это суммирование долей производимых токов. То есть 20-битный ЦАП “понимает” 2^20=1 048 576 значений. Чтоб вы поняли, насколько 20-битный ЦАП превосходит 8-битный, просто посчитайте, сколько значений способен он “понять”. Это 11111111 — так как бит всего 8, самое больше 8-битное число будет восемь единиц. То есть 2^8=256. Не густо. Чем с большим диапазоном значений в единицу времени может работать ЦАП, тем больший поток информации может обработать ЦАП и сделать это с максимальной точностью.

ЦАПЫ: Выход для наушников

Выход для наушников
/
Для смартфона
/
Разрядность: 24 бит
/
С усилителем

Основные плюсы

• Применение электроники высокого качества позволяет существенно снизить уровень шумов при воспроизведении звуковых файлов. Соотношение сигнал шум достигает 100 Дб
• Устройство можно подключать напрямую к смартфону на базе Android, так как оно поддерживает технологию OTG
• Не требует применения специальных драйверов при установке соединения с компьютером
• Подключение внешних устройств возможно по оптическому и коаксиальному каналам. Применение этих способов передачи аудиосигнала даёт возможность снизить помехи и искажения
• Отдельный регулятор громкости для наушников — расположен на передней панели

Выход для наушников
/
Оптический выход
/
Разрядность: 24 бит

Основные плюсы

• Электропитание идёт напрямую от ПК через USB порт. Не нужно применять громоздкие адаптеры, удобно использовать в дороге
• Система подавления джиттера обладает высокой эффективностью
• Подача питания и настройка громкости объединены в одном универсальном регуляторе, что делает систему удобной и компактной
• Прибор основан на уникальной электрической схеме, из которой исключены конденсаторы на пути аудиосигнала. Это позволяет избежать лишних искажений и шумов, в итоге звук становится чище, повышается его качество
• Устройство уверенно работает с профессиональными наушниками и обеспечивает высокую выходную мощность

Выход для наушников
/
Разрядность: 24 бит

Основные плюсы

• Мощный выходной сигнал 105 МВт позволяет получать максимальное наслаждение от прослушивания любимой музыки
• При подключении устройства к ПК происходит автоматическое отключение регулировки громкости в компьютерных приложениях и проигрывателях, а также передача этой функции данному устройству
• Регулятор громкости даёт 54 уровня выходного напряжения, что позволяет осуществлять точную настройку
• Высококачественные фильтры помех убирают большую часть искажений и шумов, что превращает практически любой ПК в первоклассную стереосистему
• Сигнал пропускается через ЦАП, в обход ресурсов компьютера, что позволяет уменьшить искажения и получить превосходный звук на выходе

Показать все товары в категории «Выход для наушников»

Разносторонний

Выбрать хороший ЦАП — это не проблема. На рынке представлено много вариантов преобразователей, которые могут подойти вам как по цвету, форме и размеру, так и по техническим характеристикам.

Matrix Mini-I Pro был создан китайской компанией. Многие знатоки считают, что этот производитель неожиданно появился на рынке и вечно создает резонанс, который пусть и не пугает конкурентов, но заставляет их активнее работать. У компании есть большой выбор оборудования и аудиоаппаратуры. Причем среди моделей имеются как бюджетные варианты за 200 долларов, так и дорогие — за 1000 долларов.

К средним гаджетам стоит отнести Mini-I Pro. Он компактный, а главное — комбинированный. Помогает усилить наушники, но при этом имеет ЦАП. Всего за 520 долларов аудиофил обзаведется гаджетом своей мечты. Стоит понимать, что размеры модели действительно очень маленькие. Поэтому в качестве одного из компонентов ПК вариант идеально подойдет.

На передней панели небольшого устройства разместился дисплей. Слева от него есть место для подключения наушников, справа — регулятор громкости. Если нажать на него, можно перейти в меню опций, где имеется канал выходного сигнала, цифровые фильтры и пр. Есть в комплекте пульт управления. Задний торец занят всеми необходимыми интерфейсами. Есть USB, AES/EBU, XLR и др.

Отзывы

Те, кто выбирал лучший ЦАП наушников, были несказанно счастливы появлению этой модели на рынке. Она не только красивая и компактная, а также сбалансированная и универсальная. Пожалуй, каждый пользователь будет доволен тем, что получит чистый, точный и утонченный звук. Частоты слышно хорошо, ощутимы как низкие, так и высокие звучания.

Покупатели отмечали удобный контроль, насыщенность, трехмерный бас, приятный оттенок. Те, кто действительно понимает в аудио все, по-настоящему оценил этот неприметный и функциональный девайс.
