Подключение сабвуфера. как подключить сабвуфер?

Технические подробности

За минимизацию искажений в излучателе отвечают два мощных ферритовых магнита высшего класса, магнитная система с полем в зазоре, длинная звуковая катушка и резиновый подвес с большой амплитудой движения. Для снижения компрессии в магнитной системе сделано сквозное отверстие для отвода воздуха из-под центральной части диффузора.


Излучатель занимает практически всю поверхность фасада

Встроенный усилитель SVS Sledge STA-300D работает в классе D и выдает 300 Вт в рабочем режиме и более 700 Вт в пике. У него есть встроенный цифровой процессор, который согласовывает работу динамика с корпусом и помогает получить линейную характеристику на выходе.

Регуляторы громкости, частоты и фазы выглядят и функционируют вполне аналогово. Непохоже, чтобы процессор задействовали в этой части звукового тракта. Входов у SB-1000 полный набор: стереофонические высоко- и низкоуровневые, а также LFE, совмещенный с низкоуровневым. Наличие высокоуровневых входов окажется удобным при подключении к усилителю с двумя парами клемм. Также имеется стереофонический низкоуровневый выход с фиксированной частотой среза 80 Гц. Последний позволит «разгрузить» усилитель мощности и без процессора в системе.

Даже усилитель в сабвуфере фирменный

Сабвуфер имеет отключаемую автоматическую систему перехода в режим ожидания и триггерный вход для интеграции в систему автоматизации. Энергопотребление в режиме ожидания составляет 0,5 Вт, поэтому полностью обесточивать систему каждый раз совсем не обязательно.

Sledge Amplifier – Massive Output, Sophisticated DSP, Advanced Power Management

Rated conservatively at 1,200 watts RMS, and 4,000+ watts peak power, the SB-4000 Sledge STA-1200D amplifier uses an efficient Class D design combined with fully discrete MOSFET output and a sophisticated Analog Devices DSP engine. The result is a level of effortless power and advanced processing not available from any other powered subwoofer manufacturer.

High Current Output of Fully Discrete MOSFETs with Efficiency of Class D Amplifier

Efficiency of a Class D amplifier with the ability to move massive amounts of current through the fully discrete MOSFETs enabling immense output and precise control for outstanding real-world subwoofer performance at all drive levels.

Sophisticated 50Mhz High Resolution Analog Devices Audio DSP

Most advanced digital processor ever used in a subwoofer maintains pinpoint accuracy and pristine sound quality through advanced in-room tuning, optimized frequency response curves, powerful DSP controls and more.

Active Power Factor Correction (PFC) & Ground Loop Isolation

Serves as a line conditioner, surge suppressor and voltage regulator letting the amplifier deal with wide voltage fluctuations and ensuring the subwoofers operate flawlessly on any household circuit no matter how unstable the incoming current. An isolated circuit creates a vanishingly low noise floor by eliminating the potential for ground loop hums from outside components resulting in absolute sonic transparency.

Разве это не удар?

Прослушивание сабвуферов является одним из моих главных дел. (Однако я обнаружил, что моя жена и собака, похоже, не оценивают сцены с глубоким басом, которые воспроизводятся на контрольных уровнях). К счастью, есть множество фильмов, достойные моменты, которые подчеркивают способность саба играть глубоко и громко.

На сегодняшний день мой любимый фильм Майкла Бэй — «13 часов», в котором рассказывается история выживших из атаки Бенгази. Независимо от того, согласны ли вы с тонким политическим подтекстом фильма, Blu-ray стоит посмотреть на саундтрек к фильму «Dolby Atmos». Конечно, накладные эффекты великолепны, но басовая реакция — это то, что действительно отличает его. В последнем нападении на ЦРУ есть все: выстрелы, включая стрелковое оружие и пульсирующее оружие 50 калибра, и выстрелы миномета, которые генерируют много баса. PC-4000 соответствовал каждому ожиданию, которое у меня было для этого фильма. Я мог не только услышать удар баса, но и почувствовать его, когда подземный звук потряс мою комнату на ее поднятом фундаменте. Услышать пулемет размером 50 калибра достаточно впечатлительно, и каждый выстрел, как будто вы находитесь в атмосфере фильма, что делает просмотр кино в полноценном домашнем кинотеатре по-настоящему особенным.

Acoustically Inert and Rigidly Braced Sealed Box Cabinet Design

Inlaid front panel display, rounded edges and a curved metal grille on the sealed box SB-4000 cabinet give it a refined yet commanding look that blends visually with home theaters and high-end audio systems. It’s sealed cabinet design results in tighter, more musical bass and make it significantly more compact than ported box subwoofers with similar specs.

  • Double thick 2-inch MDF front baffle and rigid internal bracing to support the massive drive unit and to ensure an acoustically inert environment.
  • Highly reinforced internal design and acoustic insulation eliminates all coloration or resonance from the cabinet, even when the deepest low frequencies are played at reference volume.
  • Protective, non-resonant steel mesh grille and custom elastomer feet for reducing noise artifacts within a room.

Два лучше, чем один

Мне очень нравится PC-4000. Конечно, это примерно на 8 дюймов выше, чем у моего базового сабвуфера, и с обновленными внутренностями его выход больше, и он может копать глубже. Это было особенно заметно на треках, которые опускались ниже 18 Гц-баса, которые ощущались, а не слышались. И настройка этого сабвуфера намного проще, учитывая его удаленный доступ и удобное приложение для телефона / планшета.

Моя единственная проблема заключается в том, что я бы хотел, чтобы SVS предоставил микрофон и программное обеспечение (или приложение), чтобы разрешить использование встроенного PEQ без необходимости использовать стороннее программное решение или вручную создавать собственные кривые с помощью SPL и электронную таблицу. Конечно, это добавило бы стоимости, и это может быть не обязательно для многих пользователей, учитывая, насколько хорошо программное обеспечение для коррекции комнаты находится в большинстве AVR в наши дни. Несмотря на мелочи, это фантастический сабвуфер, и если площадь пространства является проблемой для вашей системы, стоит проверить, используя 45-дневную пробную версию SVS на дому. Еще лучше, возьмите два, чтобы наслаждаться легким звучанием и более равномерным охватом в вашей среде прослушивания. Настоятельно рекомендуется.

High-Excursion SVS Driver – Legendary SVS Output and Control

The SB-4000 subwoofer delivers on the full potential of the Sledge STA-1200D amplifier’s power with precision and control to produce room energizing SPLs and effortless low frequency extension with pinpoint accuracy at all drive levels.

  • Dual ferrite magnet motor assembly weighing nearly 40lbs generates immense magnetic force and excursion of the 13.5-inch driver to produce massive low frequency output well below the limits of human hearing.
  • Edge wound voice coil with eight-layer aluminum flat wire minimizes distortion and power compression while providing excellent heat dissipation and linearity ensuring precise control.
  • Lightweight and rigid composite cone with premium glass fiber dustcap generate massive output with pinpoint accurate frequency response.
  • Proprietary injection molded gasket and long-throw parabolic surround ensure longevity and allow extreme excursion and SPLs.

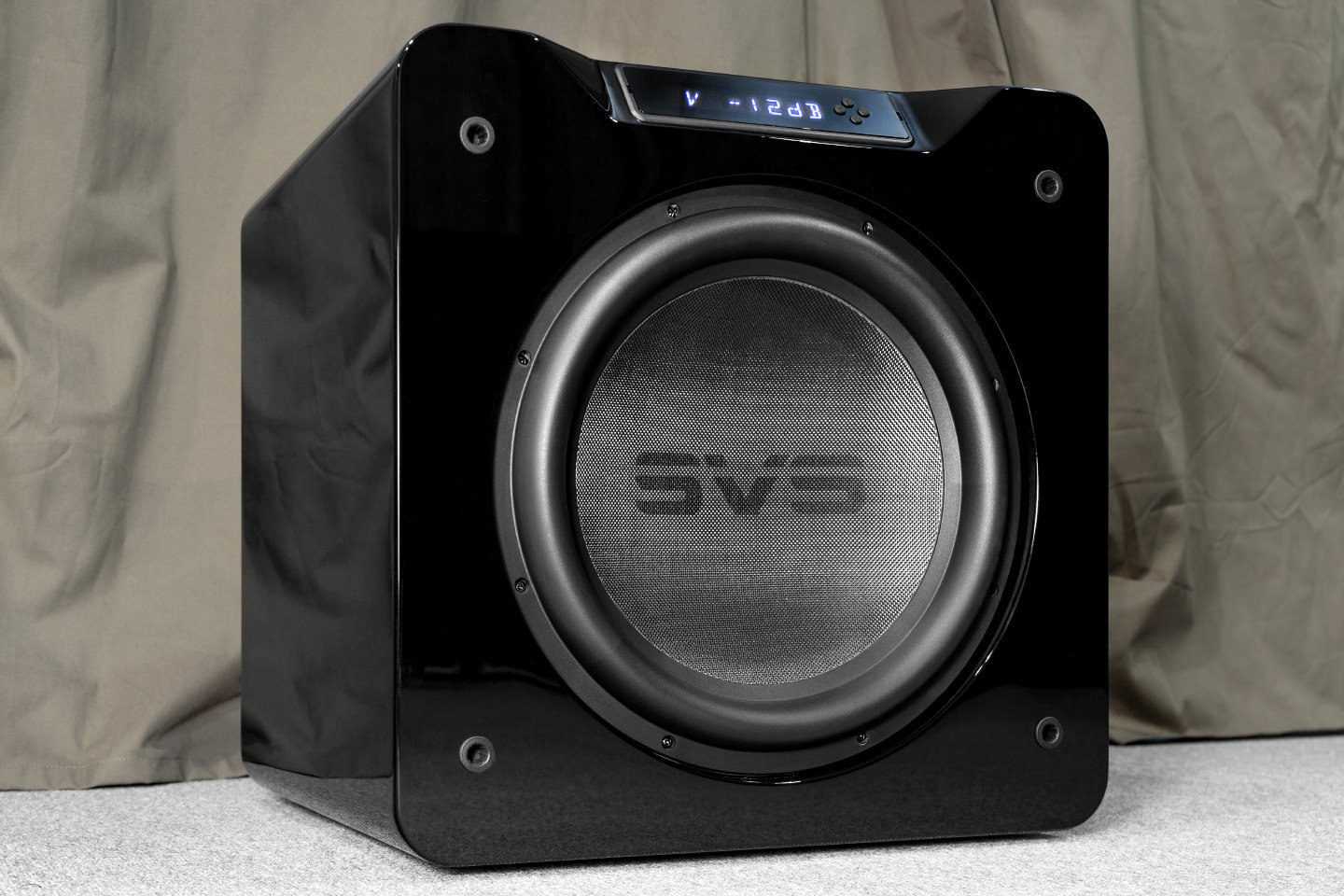

Не просто куб

Большинство сабвуферов сегодня выглядят как куб, чаще всего черного цвета. Сказать, что SVS SB-4000 в этом плане не исключение, было бы неверно, хотя формально он тоже попадает под это описание. Большой корпус, изготовленный из МДФ средней плотности, имеет округлые боковые грани и предлагается в двух вариантах отделки: черный дуб или черный рояльный лак. Оба достаточно хороши, чтобы не хотелось прятать сабвуфер подальше за диван. Скорее, наоборот, хочется поставить его на видное место.

Передняя верхняя грань имеет вырез, на котором располагаются дисплей и кнопки управления. Аналогичный по форме вырез имеет металлический перфорированный гриль сложной формы. Он съемный, но при этом крепится к корпусу максимально надежно. Конические резиновые ножки предназначены для виброразвязки, но даже они воспринимаются как часть дизайнерской концепции. И внешний вид, и высокое качество сборки сабвуфера недвусмысленно намекают на высокий статус модели, а также на то, что его создатели не лишены фантазии и чувства стиля.

Инновации и управление

Конструкция SVS SB-4000 сама по себе производит впечатление, но куда интереснее то, как реализовано управление. Сабвуфер имеет низкоуровневые балансные и небалансные входы, сигнал с которых поступает на цифровой процессор производства Analog Devices с тактовой частотой 50 МГц, который производит двойную обработку сигнала с глубиной 56 бит. Это позволяет добиться не только высокой точности в преобразовании сигнала, но и существенно расширяет доступный набор настроек, выходя за пределы привычных трех параметров.

В дополнение к регулировкам фазы, громкости и частоты среза в сабвуфере реализован параметрический эквалайзер, позволяющий понизить или повысить отдачу на любой частоте, сделав пик или провал нужной ширины. Отдельно производится компенсация комнатных резонансов. Для них можно подобрать только частоту и интенсивность подавления резонанса.

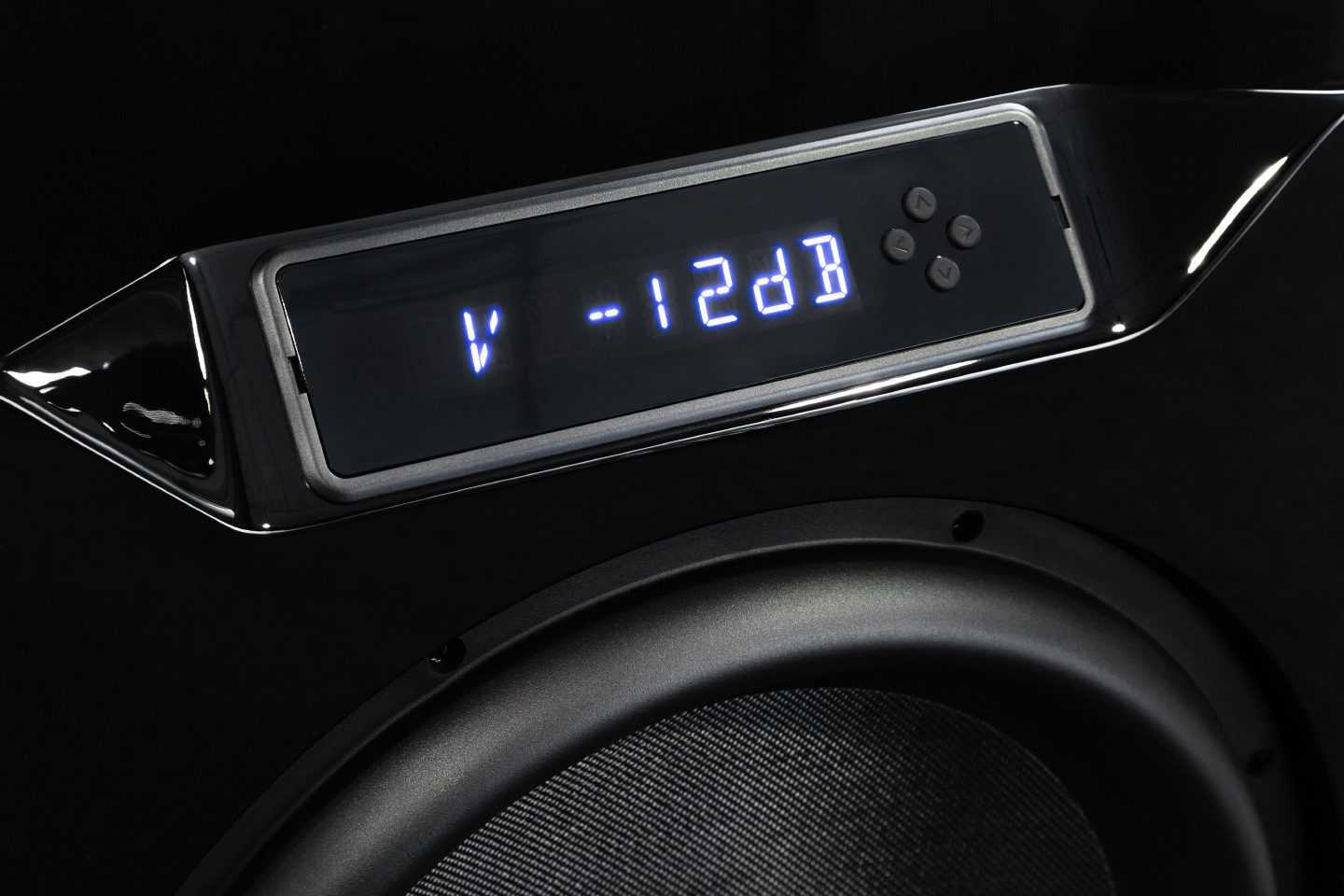

Любителям управлять сабвуфером без пульта не придется заходить с тыла

Но даже эти крайне полезные функции меркнут на фоне того, насколько блистательно реализовано управление сабвуфером. Чтобы прочувствовать всю полноту инженерного гения SVS, давайте вспомним, как мы обычно настраиваем сабвуфер. Сначала в помещении выбирается точка, где (чисто теоретически) сабвуфер должен работать нормально. После чего пользователь в позе заядлого огородника, нависающего над любимой грядкой, пытается дотянуться до органов управления сабвуфера, параллельно соображая, насколько звук, который он слышит (поблизости от излучателя), сопоставим с тем, что получается в точке прослушивания.

Приняв вертикальное положение и вернувшись в кресло, пользователь осознает всю тщетность бытия и вспоминает о технологии настройки «от противного», когда сабвуфер «усаживают» в кресло на место слушателя, а инсталлятор начинает бродить по комнате в поисках точки, в которой бас слышно наилучшим образом. После чего сабвуфер отправляется в эту волшебную точку, а пользователь вновь припадает к ручкам настройки в надежде поймать ту заветную конфигурацию, когда все будет слышно и ничего не будет гудеть.

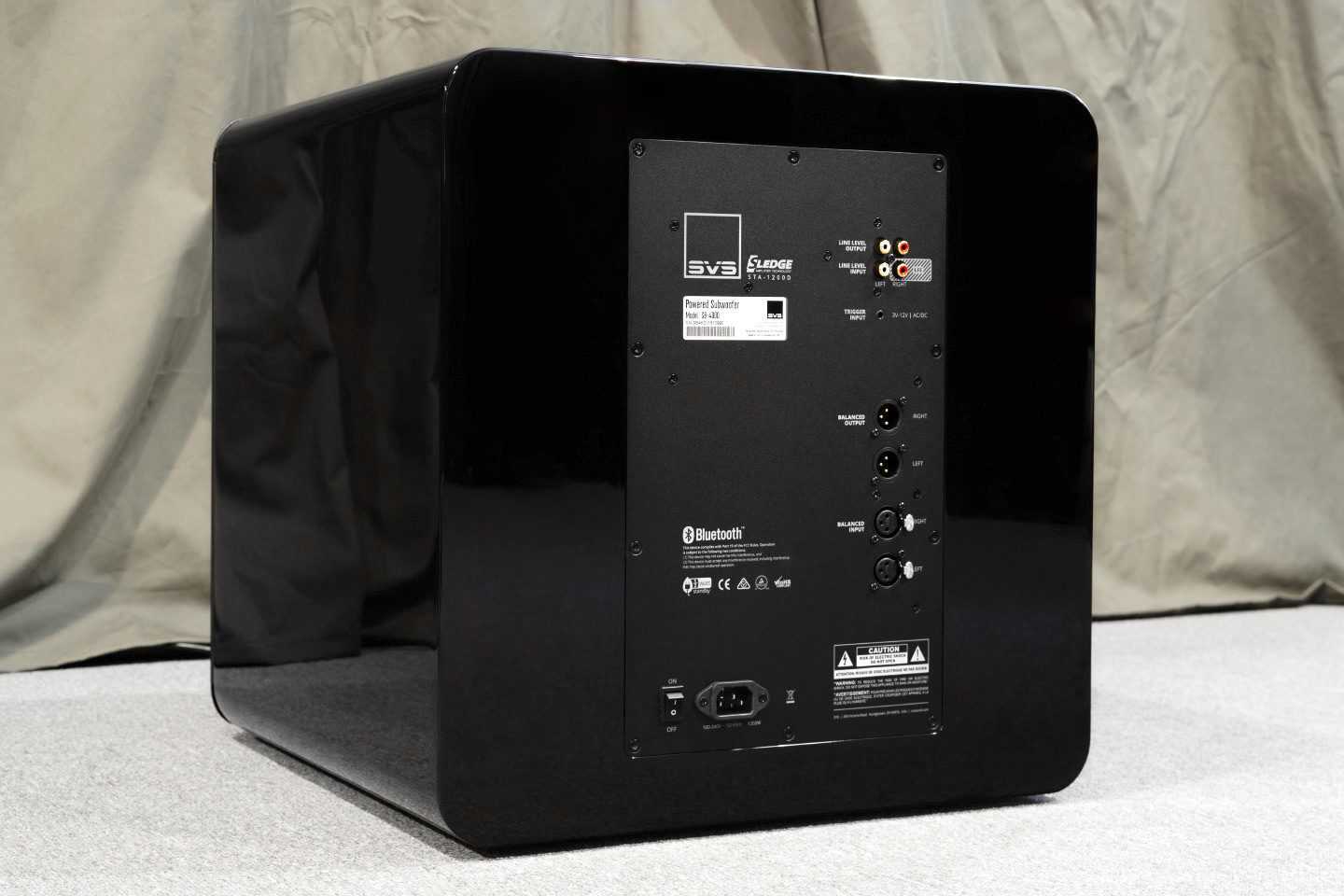

У SVS SB-4000 есть только низкоуровневые входы и выходы

В сабвуфере SVS SB-4000 реализованы три способа управления, способные свести на нет все вышеупомянутые страдания. Первое, что сразу бросается в глаза, — кнопки располагаются на передней верхней грани корпуса. В сочетании с дисплеем они уже позволяют спокойно настраивать сабвуфер, не принимая экзотические позы из национальной огородной йоги. Второй инструмент настройки — пульт ДУ, который дублирует вышеупомянутые кнопки и при наличии острого зрения позволяет настраивать сабвуфер, сидя в точке прослушивания.

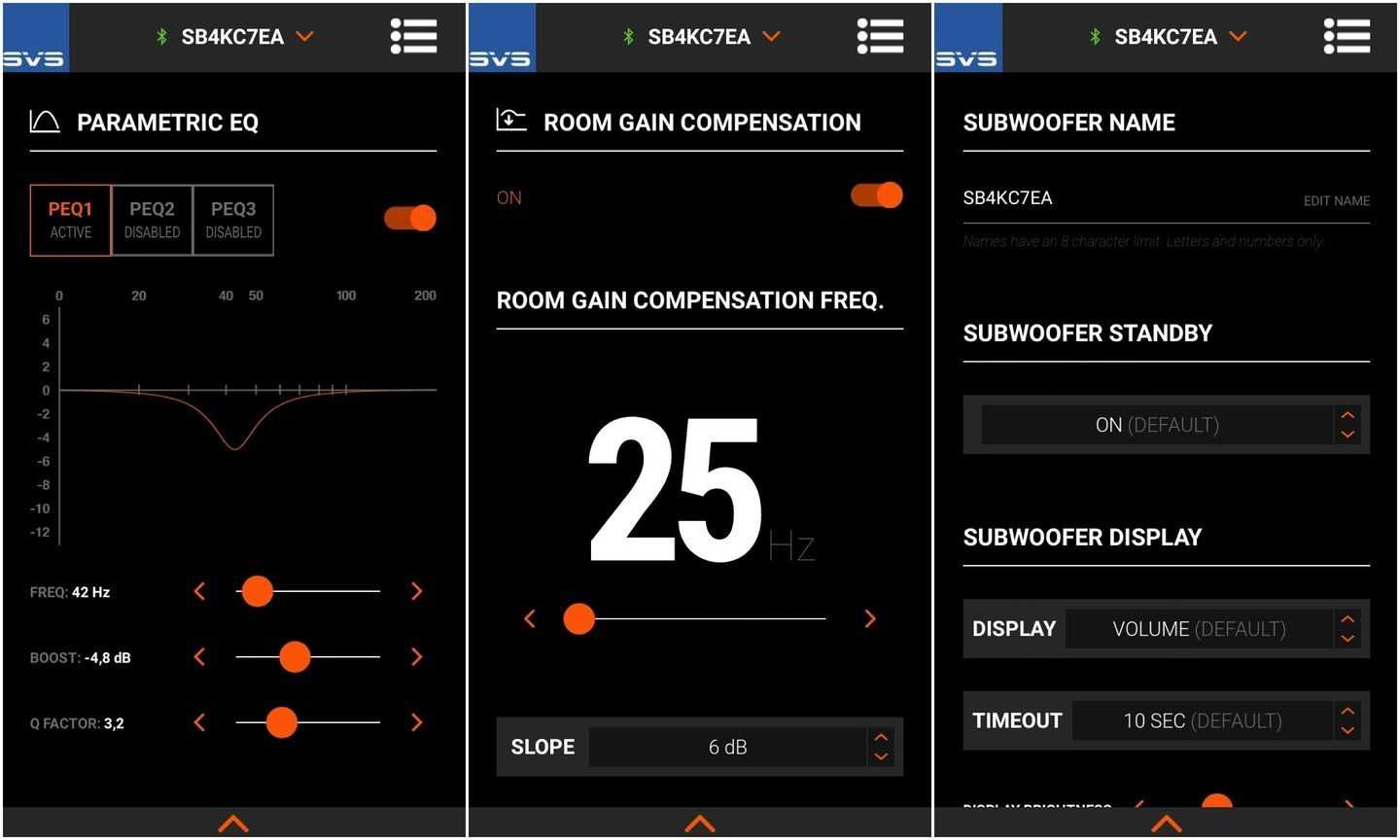

Ну а третий способ — это как раз то, что доктор прописал абсолютно всем, будь вы инсталлятор с опытом или начинающий пользователь. Мобильное приложение SVS, подключаемое к сабвуферу по Bluetooth, позволяет производить абсолютно все настройки, используя простой и наглядный интерфейс. Особенно хочу отметить тот факт, что приложение заработало сразу после установки. Стоило просто нажать в интерфейсе на название сабвуфера — и можно было приступать к установке. Никакого тебе подключения к Wi-Fi, никаких вращающихся по три минуты кружочков с надписью «Подождите, производится подключение». Просто берешь и настраиваешь. Каждое последующее обращение к приложению также происходило мгновенно, без подтормаживаний в момент подключения гаджета к сабвуферу.

Благодаря DSP сабвуфер можно настроить максимально точно

По архитектуре меню приложения простое и наглядное, что особенно важно, когда речь идет о настройках эквалайзера. Настройки можно сохранить в три пресета, переключая их в зависимости от типа воспроизводимого контента и настроения

И если настраивать сабвуфер однозначно удобно с помощью смартфона или планшета, переключать пресеты проще с помощью пульта ДУ или запрограммировав эти три команды в универсальный пульт.

Развивая эту тему, можно пофантазировать о том, что сабвуферу не помешали бы интерфейсы управления, которые автоматически переключали бы настройки одновременно с переключением режима работы проектора или при переходе от кино к прослушиванию музыки. Однако это в принципе реализуемо уже сейчас, с помощью ИК-эмиттера. Грубовато, но работать будет.

Запас мощности

При знакомстве с технической стороной вопроса хочется задать сабвуферу SVS SB-4000 один вопрос: «Кто ты, чудовище?!» А все потому, что за двухслойным 13,5 дюймовым стекловолоконно-целлюлозным диффузором, обрамленным резиновым подвесом, прячется настоящий монстр. Звуковая катушка имеет диаметр 3 дюйма и 8 слоев намотки плоским алюминиевым проводом. Такой подход позволяет минимизировать искажения и электрические потери, возникающие внутри катушки, и при этом дает возможность динамику выдерживать киловатты мощности.

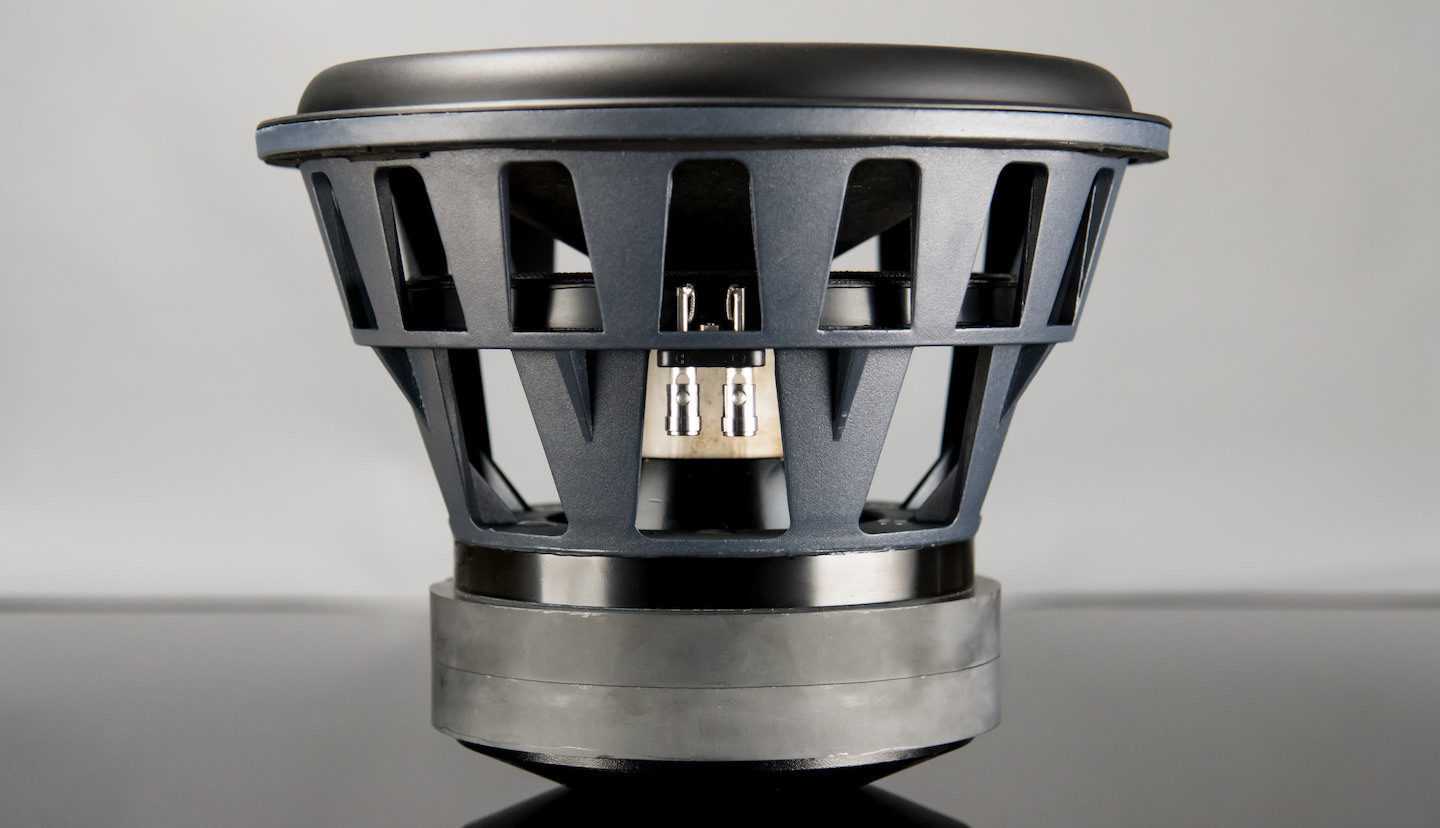

Динамик имеет воистину чудовищные размеры

Магнитная система общим весом более 17 кг включает: два кольцевых ферритовых магнита, вентилируемый керн увеличенного размера (изготовлен из низкоуглеродистой стали) и медное кольцо, выравнивающее индукцию. Собран динамик в литой алюминиевой корзине, прочной, но никак не препятствующей свободному ходу воздуха. Максимальный рабочий ход динамика составляет 76,2 мм, и это при том, что резиновый подвес и центрирующая шайба имеют высокую степень упругости — надавив на диффузор, его едва удается сместить на сантиметр.

Для управления таким монстром требуется усилитель с незаурядными талантами, и инженеры SVS установили именно такой. Он работает в классе D и обеспечивает 1200 Вт мощности, измеренной по стандарту RMS, а на пике — до 4000 Вт. Выходные каскады построены на дискретных элементах, а ради высоких динамических характеристик применен импульсный блок питания с пониженным уровнем помех. Решение вполне разумное, ведь трансформатор, способный обеспечить единовременный выброс такого количества энергии, имел бы чудовищные размеры, к тому же импульсное питание в силу технических особенностей куда лучше приспособлено для подобного рода задач.

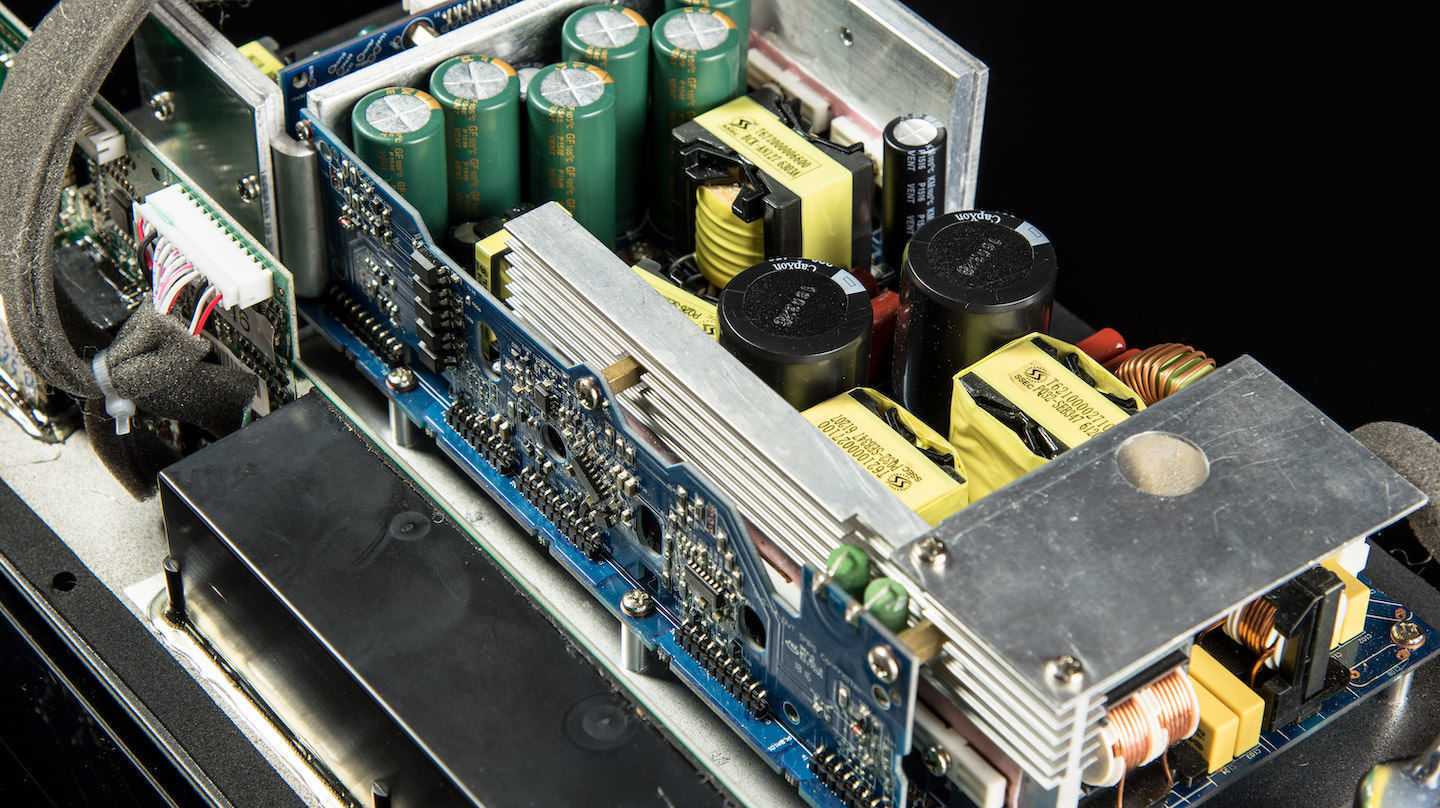

Импульсный блок питания и усилитель класса D — единственно верный выбор

Удержать столь мощный аппарат на месте можно только одним способом — обеспечив большую массу, а она у SVS SB-4000 есть. Весит этот сабвуфер без малого 50 кг и просто сдвинуть с места его весьма проблематично.

Разве это не удар?

Прослушивание сабвуферов является одним из моих главных дел. (Однако я обнаружил, что моя жена и собака, похоже, не оценивают сцены с глубоким басом, которые воспроизводятся на контрольных уровнях). К счастью, есть множество фильмов, достойные моменты, которые подчеркивают способность саба играть глубоко и громко.

На сегодняшний день мой любимый фильм Майкла Бэй — «13 часов», в котором рассказывается история выживших из атаки Бенгази. Независимо от того, согласны ли вы с тонким политическим подтекстом фильма, Blu-ray стоит посмотреть на саундтрек к фильму «Dolby Atmos». Конечно, накладные эффекты великолепны, но басовая реакция — это то, что действительно отличает его. В последнем нападении на ЦРУ есть все: выстрелы, включая стрелковое оружие и пульсирующее оружие 50 калибра, и выстрелы миномета, которые генерируют много баса. PC-4000 соответствовал каждому ожиданию, которое у меня было для этого фильма. Я мог не только услышать удар баса, но и почувствовать его, когда подземный звук потряс мою комнату на ее поднятом фундаменте. Услышать пулемет размером 50 калибра достаточно впечатлительно, и каждый выстрел, как будто вы находитесь в атмосфере фильма, что делает просмотр кино в полноценном домашнем кинотеатре по-настоящему особенным.

Максимальная эффективность

Сабвуфер SB-1000 я бы назвал универсальным просто исходя из его спецификации. 12-дюймовый излучатель и 300 Вт мощности позволяют использовать его в комнатах разных размеров, а если речь идет о кинозале размером побольше, можно просто увеличить количество сабвуферов — для кино глубины баса вполне хватит.

Еще один очевидный и немаловажный факт — размеры модели. Куб с длиной грани 34 см — это весьма компактные габариты для мощного саба, работающего с отметки 24 Гц. Нетрудно подсчитать, что 34 см — это примерно 13 дюймов, соответственно, динамик калибра 12 дюймов занимает практически всю площадь передней панели. К тому же он является длинноходным, что позволяет обеспечивать большое звуковое давление.

Куб со скругленными углами и гранями незаметно вписывается в любой интерьер

Важный момент: большой рабочий ход обычно придают динамикам небольшого размера, работающим в корпусе с фазоинвертором. Тогда как большие излучатели (а 12 дюймов — это уже довольно крупный драйвер) в закрытом акустическом оформлении традиционно делают короткоходными ради лучшего контроля баса. В данном случае у производителей явно стояла задача совместить высокую эффективность с малыми габаритами, поэтому мы имеем нетипичный гибрид. При таком раскладе главное — не потерять преимущества обоих подходов.
