Настройка и доработка
В первую очередь перед настройкой техники необходимо найти для неё подходящее место. Виниловые устройства не терпят частого передвижения. Поэтому стоит выбрать постоянное место, что благоприятно скажется и на самом звучании пластинок, и на сроке службы проигрывателя. После того как он установлен, нужно настроить оптимальный уровень. Диск, на котором проигрываются пластинки, должен быть расположен строго горизонтально.
Далее нужно удостовериться, что устройство правильно настроено и подключено к сети. Настройка проигрывателя включает в себя следующие шаги.
Установка тонарма. Данная деталь должна располагаться на специальной площадке. В зависимости от модели, площадка для тонарма может иметь разную конструкцию. При выполнении данного шага необходимо просто поставить тонарм. Установка детали требует использования инструкции.
Установка головки звукоснимателя. Необходимо закрепить головку к тонарму. Для этого используют комплект крепежных деталей, которые прилагаются к устройству. Но следует учитывать, что на данном этапе нельзя слишком сильно затягивать винты. Позже положение тонарма будет корректироваться, для этого нужно будет снова ослабить крепеж. Головка подсоединяется к тонарму через четыре проводка. Одна сторона проводков одевается на небольшие стержни головки, другая сторона — на стержни тонарма. Все контакты имеют свои цвета, поэтому при подключении нужно просто соединить одинаковые контакты
Важно, чтобы при данных манипуляциях с иглы не снимался защитный чехол.
Установка прижимной силы. Придерживая тонарм, нужно произвести его регулировку так, чтобы в конечном результате уравновесить обе части детали относительно опоры
Затем нужно сместить груз в сторону опоры и замерить значение. В инструкции по эксплуатации указывают диапазон прижимной силы звукоснимателя. Необходимо отрегулировать силу прижима ближе к значению в инструкции.
Установка азимута. При правильной настройке игла расположена перпендикулярно винилу. Стоит отметить, что в некоторых моделях азимут уже отрегулирован. Но не лишним будет проверить этот параметр.
Заключительный этап. Для того чтобы удостовериться в правильной настройке, необходимо поднять тонарм и установить его над начальной дорожкой грампластинки. При правильной установке несколько бороздок, удаленных друг от друга, будут расположены вдоль периметра винила. Затем нужно опустить тонарм. Это нужно делать плавно. При правильной установке заиграет музыка. После окончания прослушивания необходимо вернуть тонарм на стояночный упор. Если же присутствует страх испортить пластинку, нужно воспользоваться шаблоном. Шаблоны для проигрывателей идут в комплекте. В любом случае их можно приобрести в любом магазине электротоваров.
iON Trio
Бюджетный ретро проигрыватель.
iON Trio
iON Trio — это не только качественное звучание, но и шикарное дополнение стильному интерьеру. Ретро-дизайн всегда в моде. Бюджетный виниловый проигрыватель по лучшей цене. Эксклюзивная модель порадует стильным дизайном пятидесятых годов в виде компактного чемоданчика. Устройство три в одном. Это значит, что на проигрывателе можно слушать любимые пластинки, в наличии встроенные динамики, есть радио (FM/AM). Данная модель демонстрирует чистое звучание непосредственно через встроенные качественные динамики.
Вес ретро-модели составляет 2,3 кг при габаритах 370х350х200 мм. Есть стандартный разъем RCA, чтобы осуществлять подключение к стереосистеме, для аудиоплеера AUX (3,5 мм). Работает в трехскоростном режиме (33 об/мин, также 45, может 78), где скорости устанавливаются в ручном режиме. Корпус выполнен частично из дерева и пластика, тонарм прямой, поворотный, встроенные колонки. Надежная фиксация на ровной поверхности за счет резиновых ножек, поэтому не возникнет нежелательная вибрация, которая негативно сказывается на чистом звучании. Упаковка товара производится в плотную картонную упаковку.
Видеообзор
- Ретро-дизайн.
- Хорошая производительность встроенных колонок.
- Функция автостопа.
- Радио.
- Качественный корпус.
- Дизайн на любителя.
- Слабые штатные динамики.
- Чувствительная настройка.
Корвет ЭП-003
0 “Корвет ЭП-003” производился с 1978 года, и наряду с “Электроникой Б1-01”, был одним из первых советских виниловых проигрывателей, которые обозначили движение в сторону производства в СССР аудиокомпонентов класса hi-fi. В отличие от многих проигрывателей, которые так или иначе копировали зарубежные разработки, “Корвет ЭП-003” был весьма самобытным устройством – как в части дизайна, так и с точки зрения технических решений. Главной особенностью “Корвета” стало применение технологии вязкостного демпфирования: шар, заполненный специальной вязкой жидкостью, был призван снизить резонансы тонарма, хотя в первую очередь он просто-напросто вызывал удивление у тех, кто впервые видел этот любопытный проигрыватель. Поражал своим внешним видом и необычный опорный диск, а также интересный дизайн элементов управления. “Корвет” оснащался двигателем с прямым приводом диска и позволял прослушивать пластинки на 33 и 45 оборотов. Проигрыватель поставлялся в комплекте с головкой звукоснимателя ГЗМ-008. Несмотря на некоторые технические просчёты, “Корвет ЭП-003” (и более поздняя модификация “Корвет-038”) является одним из самых интересных проигрывателей, которые выпускались в СССР в 70-е и 80-е годы.
Проигрыватель Электроника ЭП-060
| (0) |
19.06.2015
Срок публикации истек Архивное объявление
Предлагается к покупке проигрыватель высшего класса «Электроника ЭП-060»
Данный проигрыватель, является уникальной моделью с прямым приводом. Основное отличие Электроники ЭП-060 от любых других моделей на рынке в том, что основной диск приводится в движение электромагнитным полем. Полностью отсутствует механический контакт с двигателем. По сути, сам основной диск и является двигателем. Аналогичных решений в мировой практике просто нет. Отсутствие пассикового, роликового или прямого привода (когда осью основного диска выступает вал двигателя) позволило достигнуть отличных показателей.
Двигатель модели имеет кварцевую стабилизацию, а также фазовую автоподстройку частоты вращения. Встроенный синтезатор позволяет получить дискретную перестройку частоты вращения в пределах до ±9,9% от номинала с шагом 0,1%, а цифровой дисплей индицирует номинальное значение и величину отклонения от него. В модели имеется микролифт, автостоп с системой автовозврата тонарма на стойку и быстрой остановки диска с помощью устройства мектромагнитного торможения. Управление электропроигрывателем »Электроника ЭП-060-стерео» — квазисенсорное. Тонарм применён S-образный, сбалансированный, с компенсатором скатывающей силы.
Основные технические характеристики модели: Частота вращения диска 33,33 и 45,11 об/мин. Коэффициент детонации 0,08%. Относительный уровень рокота (со взвешивающим фильтром) и электрического фона -67 дБ. Диапазон воспроизводимых звуковых частот 20-20000 Гц. Мощность потребления 15 Вт. Размеры 440х375х145 мм, вес 10 кг.
На проигрывателе установлен его родной шелл. Картридж – Корвет. Вставка – ГЗМ-108. Игла знаменитая. Профиль — многорадиусный. Состояние иглы хорошее. Износ не просматривается. Высокие очень неплохие. Звук отличный. В случае необходимости могу выслать дополнительные фотографии как иглы, так и проигрывателя.
Шелл применяемый на данном проигрывателе, является самым распространенным сейчас видом шеллов. Так называемый SME-тип.
Проигрыватель несколько лет назад был очень аккуратно перекрашен в черный цвет. Краска держится очень хорошо. Конечно есть небольшие потертости, но в целом малозаметные. Крышка – родная. Трещины – отсутствуют. Полировка для крышки не помешает, но без полировки он выглядит очень неплохо.
Перед продажей, проигрыватель был смазан. Вал основного диска, механизм автостопа и механизм тонарма.
В комплекте с проигрывателем отдаю неплохой клемп и самостоятельно рассчитанный и отпечатанный настроечный шаблон для настройки данного проигрывателя, с подробным руководством.
Обращаю внимание, что проигрывателя одна из секций вспомогательного индикатора корректировки отклонения скорости (от основной) частично не светится. Более подробно можно рассмотреть в моем видео, которое выложил на ютубе
Искать по следующему сочетанию (без кавычек) «Александр Позитив Электроника ЭП-060». На стабильность вращения – не оказывает никакого влияния. Скорость держится отлично и набирается очень быстро. Также есть парочка видеороликов с воспроизведением дисков.
Товар для Москвы. Вывоз территориально из р-на Сев.Медведково.
Контактное лицо : Александр (на сайте с 2008 г.) : Город : Тип объявления : Продам
Цена: 7000 ₽
Все объявления пользователя
#Картридж, #SME, #Видео, #Тонарм, #Проигрыватель
Дефект в проигрывателе Электроника 060
ЭП-060 с линейным двигателем (ротор и статор)
Ротор —
диск весом 900 г.; на внутренний обод наклеено кольцо из магнитной резины с намагниченными на нем 120 полюсами (т.е. радиус и шаг).
Статор
— статорные катушки L1, L2, L3. Магнитопровод катушки: сердечник и два ярма с 4-мя зубцами, разнесенными на определённый угол и загнутыми под прямым углом. Пространственно установлены на металлическом кольце, на определённом расстоянии друг от друга (радиус и шаг), в корпусе. В зависимости от направления протекающего через катушку тока ярмо становится северным или южным полюсом.
Вращение диска
— результат одновременного взаимодействия 24-х магнитных полюсов ротора и статора (3 катушки по 8 полюсов — 8 зазоров ярма магнитопровода). При относительно малой массе диска достигается высокая стабильность момента вращения (+ АПЧ и ФАПЧ).
Баланс инерционных сил
Личное осознание. Не претендую на истину в последней инстанции.
Силы трения сведены к минимуму чисткой и смазкой опорного узла диска.
R23 — настраивают баланс токов в L1 и L2.
R24 — подстройка тока в L3 к току в L1 и L2.
Здесь Sin
от генератора на VT6, предполагается, не промодулирован.
Момент вращения настроен нейтрально, сбалансировано — каждая катушка «магнитит» одинаково. Если на все три катушки подать один и тот же чистый Sin, диск должен стоять.
При толчке (рукой) бодро и долго вращаться.
Как заставить вращаться диск
Время вернуться к датчику положения ротора A1
(на металлическом кольце). Три катушки (обмотки) с сердечниками из магнитомягкого феррита плюс постоянный магнит, устанавливающий режим работы датчика (?). Обмотки соединены звездой, пространственно расположены так, что сдвиг фаз между сигналами их обмоток — 120 градусов. ПодаётсяSin от генератора на VT6. Магнитное поле полюсов ротора изменяет плотность магнитного потока в сердечниках датчика —Sin ток модулируется по амплитуде. Частота модуляции зависит от частоты вращения ротора. Поступает через диоды VD4-VD5-VD6, где детектируются (фильты R32 С14, R33 С15, R34 С16), огибающая — на входах каждого из трех усилителей привода (операционный усилитель + буферный каскад на транзисторах), далее на статорные катушки.
Много? Мало? (модуляции тока, что бы сдвинуть диск с места) …
А еще есть тормозные узлыA2,A3 — 4 катушки, по две в узле. Расположены там же, на металлическом кольце, симметрично по окружности, друг против друга — поэтому обмотки включены противофазно.
При этом узелA2 — одновременно и датчик частоты вращения диска. Сигнал поступает на DA1.2, через C18 на компаратор DA2.1, далее в схему управления, на триггер Шмидта DD9.1, DD9.2, на удвоитель частоты DD9.3 — DD9.4…
Две обратные связи:
— с DD13.4 — частотный детектор — на базу VT3;
— c DD25.1 — DD25.2, через VT8 — VT9 — фазовый детектор — на базу VT2.
VT4 — VT5 — собираем, фильтруем и модулируем питание Sin—
генератора на VT6.
Далее тонарм, микрик. Разгон и торможение (отдельная песня).
А как с торможением?
Чего-то много всего… Без осциллографа не разберешся…
Удачи и успехов!

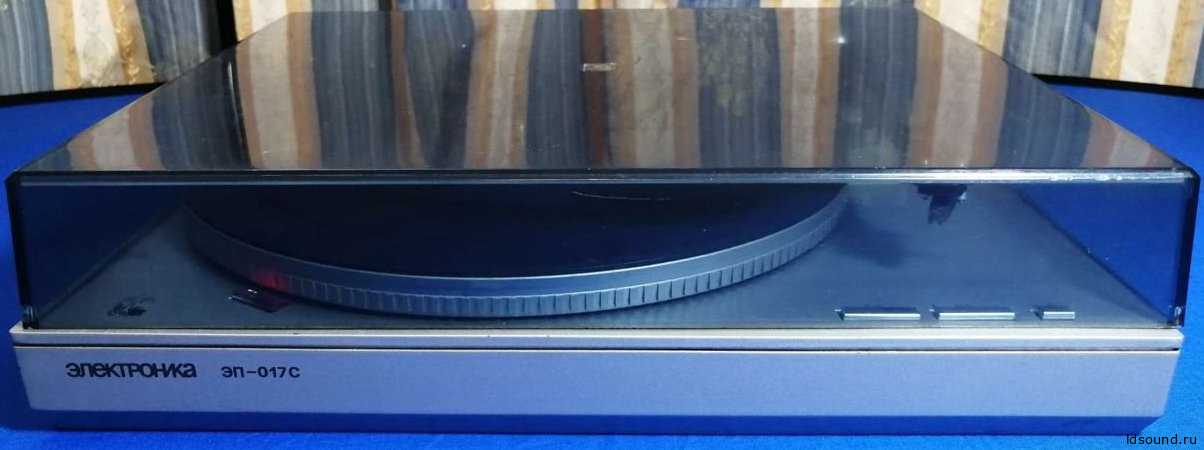

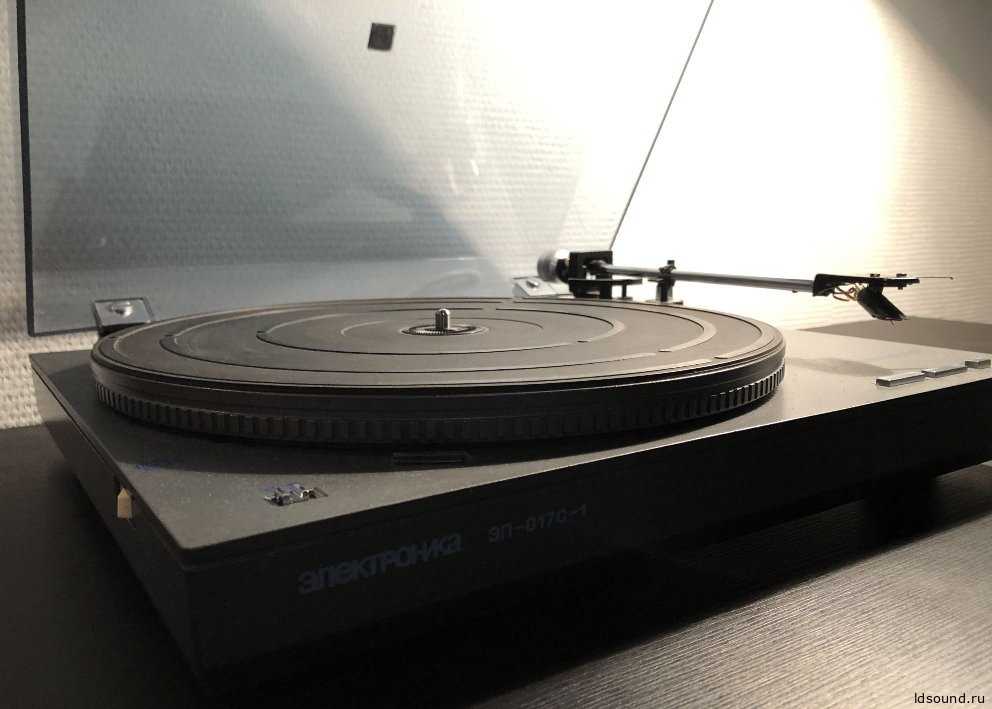

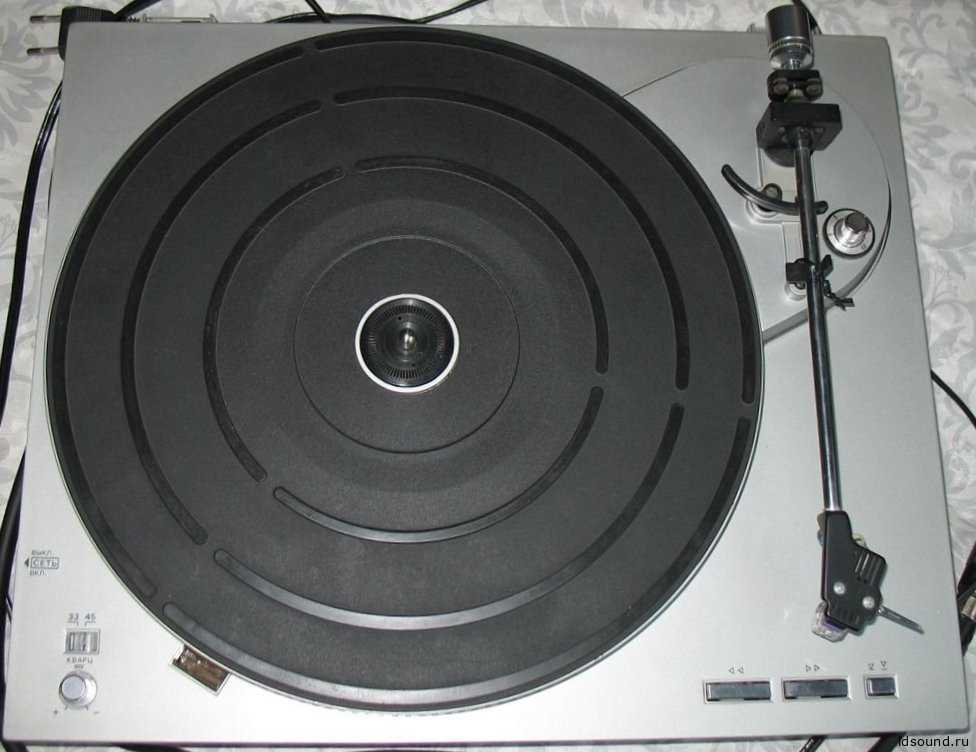

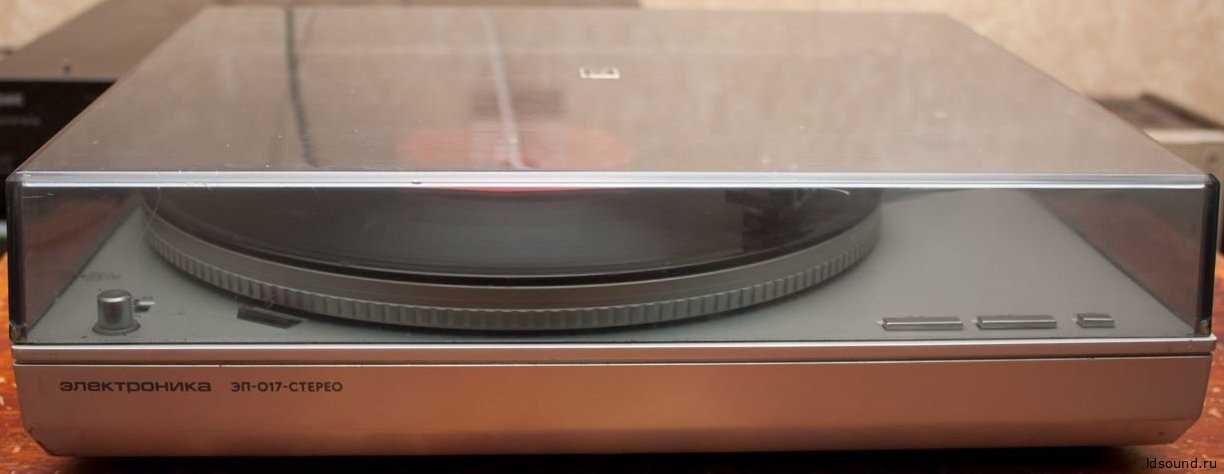

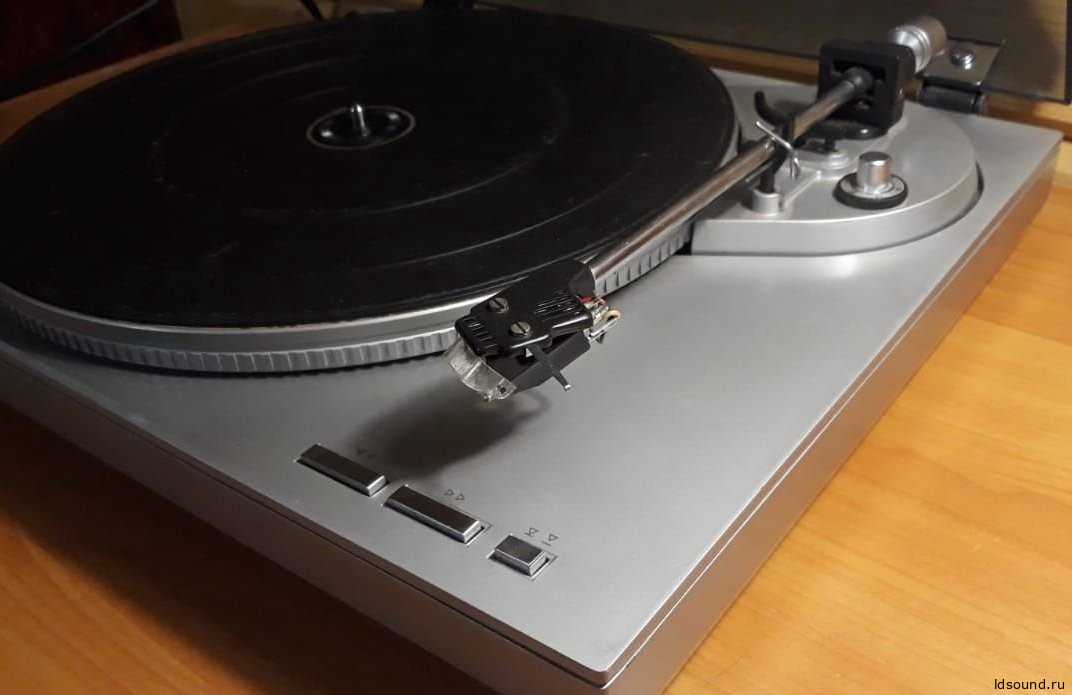

Электроника ЭП-017-стерео
Изготовитель: Казанское НПО “Элекон”, выпуск с 1985 года.
Назначение: для высококачественного воспроизведения механической записи с грампластинок любых форматов, совместно с высококачественными усилителем звуковой частоты и двумя акустическими системами.
Технические характеристики:
Скорость вращения диска: 33,33 об/мин (45,11 об/мин)
Диапазон воспроизводимых частот: 20 – 20000 Гц
Чувствительность на частоте 1 кГц: 0,7 – 2 мВ/см/с
Разделение каналов на частоте 1 кГц: 25 дБ
Отношение сигнал/фон: 70 дБ
Коэффициент детонации: 0,05 %
Уровень рокота: 66 дБ
Прижимная сила звукоснимателя: 7,5 – 12,5 мН
Потребляемая мощность от сети: 10 ВА
Габаритные размеры: 400х120×340 мм
Описание
В электропроигрывателе применено электронное управление звукоснимателем и всеми режимами работ. Перемещение тонарма осуществляется с помощью кнопок движения вперед-назад и микролифта. Перемещение тонарма двухскоростное, в зависимости от силы нажатия пальцем на кнопку движения. В модели применена кварцевая стабилизация частоты вращения диска, есть регуляторы прижимной и противоскатывающей силы.

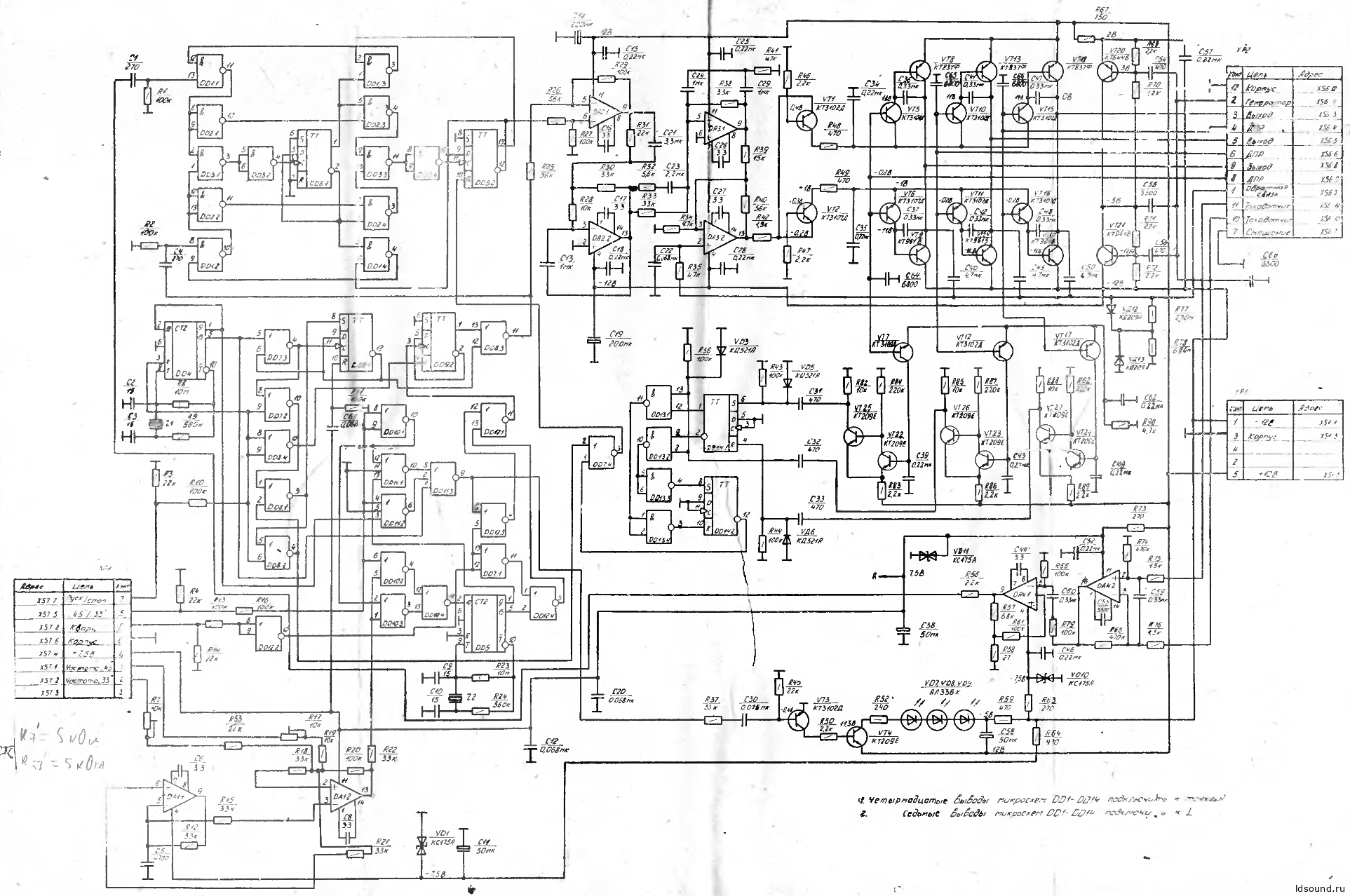

Электрические схемы Электроника ЭП-017
15 комментариев: Электроника ЭП-017-стерео
Имел в коллекции несколько таких проигрывателей. От себя хочу добавить что это суперкомпактный и суперудобный в использовании проигрыватель. Но звучание в угоду компактности всё-таки пострадало. Имел две версии, первая (ранняя) предусматривала помимо кварцевой стабилизации оборотов диска ещё и ручной режим, во второй версии эту функцию исключили. Данные версии также отличались конфигурацией плат управления двигателем и тонармом и измененную схемотехнику. Поздние версии также не имели люка для доступа снизу к упорному подшипнику для замены смазки. Тонарм рассчитан только на лёгкие головки. Не несъёмный шелл вносит ограничения по оперативной смене головок при прослушивании. Диск несмотря на его не высокую массу, снизу демпфирован резиновым матом исключающий любые резонансы. Вращение диска очень стабильно в силу применения как кварцевой стабилизации вращения диска так и достаточно высокого качества изготовления механической части. Если вручную раскрутить диск, то он очень долго крутится. Имеет прямой привод. Применена очень удобная функция перемещения тонарма между дорожками с помощью кнопок, расположенных на верхней панели проигрывателя. Регулировка вертикального угла захода иглы, изменением положения шарнира тонарма по высоте не предусмотрена, что накладывает ограничения в использовании некоторых головок. Но предусмотрено изменение длины тонарма в небольших пределах, что позволяет скорректировать ошибку угла следования иглы, которая в силу конструктивно малой базы тонарма остаётся значительной. Антискейтинг (регулировка скатывающей силы) реализован электрически с помощью изменяющегося воздействия магнитного поля на соответствующие конструктивные элементы поворотного шарнира тонарма, что имеет преимущество перед классической его реализацией в виде грузика на леске. Корпус массивный и глухой, литьё отменное, краска очень прочная сделать на ней царапину не легко, по этому как правило сохранность корпусов не смотря на время отменная. Есть проблема с декоративной верхней крышкой, она как правило трескается в районе петель
Проигрыватель в первую очередь для тех, кто любит компактность и удобство использования, а также слим дизайн, кто ставит на первое место звук лучше обратить внимание на другие модели Электроник
А какие головки ЗС пользовали на Эл-ке 017 ?
Источник
Описание
Электропроигрыватель Электроника ЭП-060 Стерео, производился с 1984 года на Московском Электропроигрыватель Электроника ЭП-060 Стерео предназначен для воспроизведения механической записи с монофонических и стереофонических грампластинок всех форматов. Он может работать с любым высококачественным усилителем ЗЧ, оснащенным предусилителем-корректором. В аппарате применен прямоприводной линейный 120-полосный электродвигатель с кварцевой стабилизацией и фазовой автоподстройкой частоты вращения. Встроенный синтезатор позволяет получить дискретную перестройку скорости вращения диска в пределах до +-9,9 % от нормальной с шагом 0,1 %, цифровой дисплей индицирует номинальное значение и величину отклонения от него. Имеется микролифт, автостоп с системой автоматического возврата тонарма на стойку и быстрой остановки диска с помощью устройства электромагнитного торможения. Управление квазисенсорное. Тонарм S-образный, сбалансированный, с компенсатором скатывающей силы: магнитная головка звукоснимателя ГЗМ-043. Технические данные: — Частота вращения диска — 33,33 и 45,11 об/мин; — Коэффициент детонации — 0,08 %; — Полоса воспроизводимых частот — 20-20 000 Гц; — Относительный уровень рокота — 67 дБ; — Потребление мощности — 15 Вт; Размеры: 440x375x145 мм; Вес: 10 кг; Цена: 350 руб.

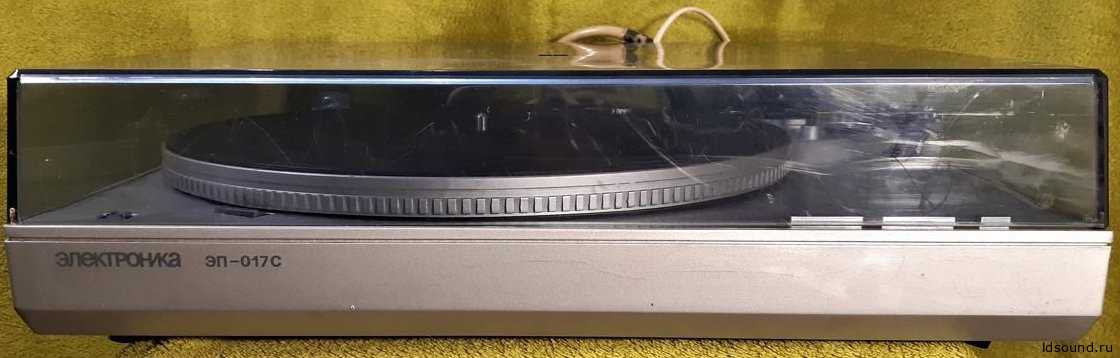

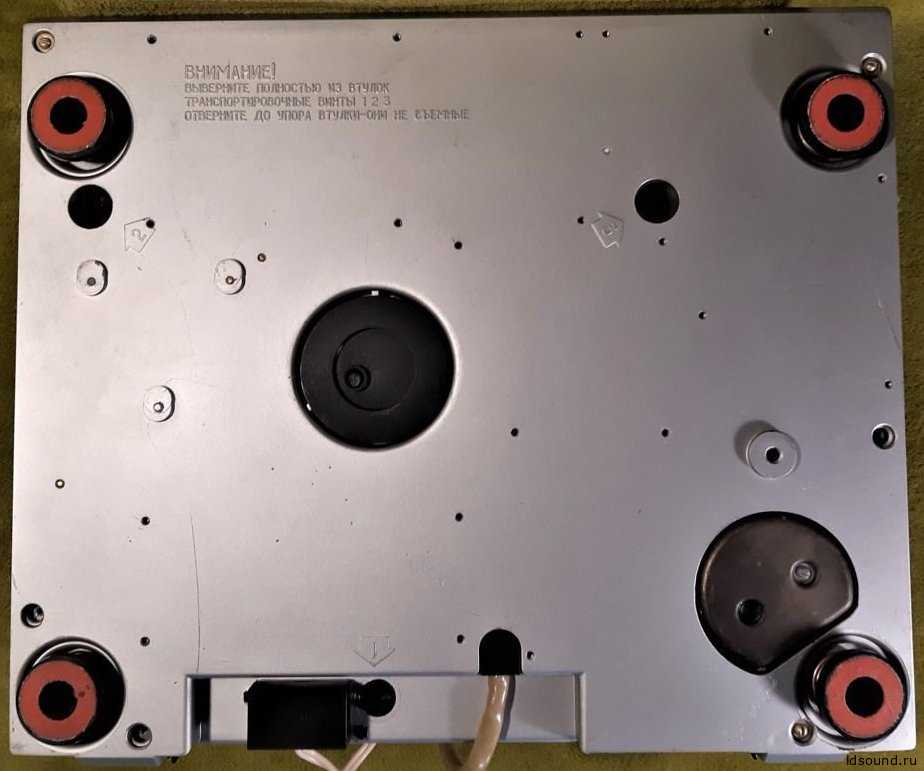

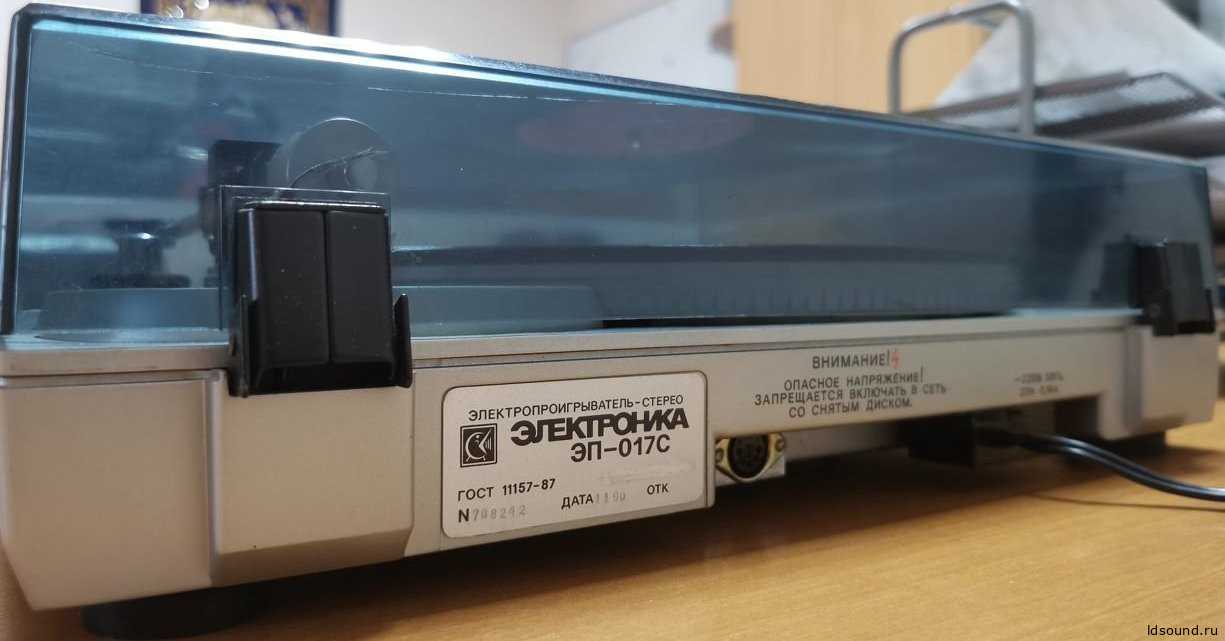

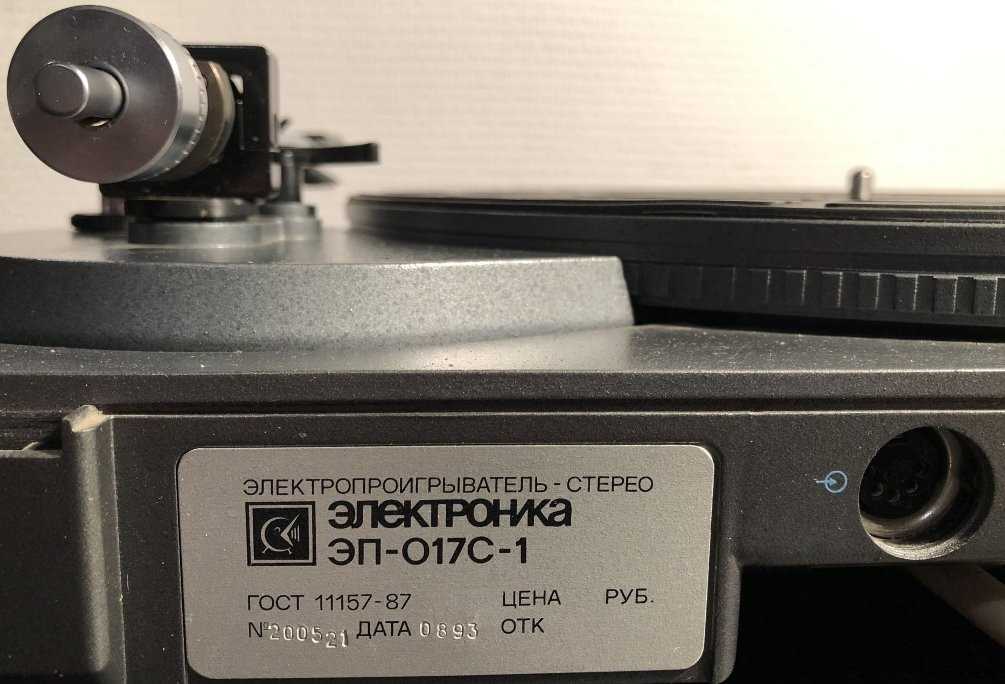

Электроника ЭП-017С
на днях модифицировал приятелю как раз такой аппарат. если кому интересно: 1. Куплен за 700 руб. 2. дополнительно 300 руб на лист виброгасящего материала. 3. провода в трубку тонарма Cardas. 4. Головка Градо блу. 5. разъёмы на заднюю стенку проигрывателя. никаких лишних контактов внутри (две пайки). 6. виброизоляция на все внутренние металлические поверхности в т.ч. диск. 7. дополнительный груз на шелл — пластилин. 8. провода выходящие из тонарма не экранированы, электрического контакта с корпусом усилителя нет (по просьбе хозяина аппарата). фон есть, но не сильный. 9. Люфт и кривизна диска?? за 2500 наверно можно и нормальный аппарат купить, либо по 150 р. штуки три и в итоге получить один нормальный. Во всяком случае в экземпляре за 700 деревянных этого нет и в помине. 10. Хотя аккуратно отшлифовать втулку и ось можно (см. указания Лихницкого А.М. в аудиомагазине по поводу Б1-01) я же ограничился сменой смазки. Кстати, если память не изменяет, кто-то из авторов АМ слушает «именно модифицированную» Э-017.
предварительный результат : итоговая стоимость аппарата вместе с ГЗМ в районе 100$. прослушивание: Sansui Au-Х11, Densen DM-10, Динаудио Фасет (АС) — побитые конкуренты: CD Denon-10, Sony 779ES.
— советую заменить все электролиты вашего Амфитона (в БП — по желанию, это сложнее) на что-нибудь более-менее нормальное, хотя бы на филипсы серий 036, 037. Звук значительно улучшится и фонить будет меньше. И поставить стабы на питание фонокорректора.
Источник
Особенности
Главной особенностью всех проигрывателей, в том числе и «Электроника», является технология воспроизведения звука. Запись виниловой пластинки осуществляется путем преобразования звукового сигнала в электроимпульс. Затем специальная техника отображает этот импульс в виде графического рисунка на исходном диске, с которого происходит штамповка матрицы. С матриц штампуют пластинки. При воспроизведении пластинки на проигрывателе происходит всё наоборот. Электропроигрыватель снимает звуковой сигнал с пластинки, а акустическая система, фонокорректор и усилители преобразовывают его в звуковую волну.
