Как устроена кабельная система

В первом приближении кабельная система — это набор отдельных кабельных сегментов. Один конец кабельного сегмента подведен к компьютеру пользователя, второй — к коммутационной панели или коммутатору.

По стандарту положено запрессовать оба конца сегмента в специальные розетки RJ-45. При монтаже кабельной системы применяется специальный кабель, имеющий 8 жил внутри. Такой кабель обладает определённой жесткостью.

Поэтому для соединения компьютера с розеткой используют специальный соединитель – патч-корд, который мягкий и гибкий. По сути, это отрезок гибкого кабеля с напрессованными на него коннекторами (разъемами) RJ-45. Стандартная компьютерная розетка и соответствующий ей коннектор имеют по 8 контактов.

Каждая пара имеет свой цвет.

В передаче сигналов участвуют две пары в кабеле – зеленая и оранжевая. Это контакты 1,2,3 и 6 в коннекторе и розетке.

Именно эти пары имеют наименьший шаг свивки.

Две другие пары – синяя и коричневая — могут использоваться для подключения стационарного телефона.

Стандарт СКС (структурированной кабельной системы) подразумевает, что к рабочему месту пользователя подведена локальная сеть и стационарный телефон.

Отдельно устанавливаемые розетки бывают одно- и двухпортовые.

Коммутационные панели (патч-панели) могут иметь различное число розеток (чаще всего — 24).

Патч-корды могут быть различной длины — 0,5, 1, 2, 3, 5, 7 и 10 м.

В случае необходимости сегмент нужной длины можно оконцевать коннекторами, не заводя в розетки.

Но такое соединение будет менее надежным.

По стандарту длина кабельного сегмента вместе с патч-кордами не должна превышать 100 метров.

Примеры использования кабельного тестера TL-828-A

Давайте сначала проверим патч-корд и посмотрим, что покажет наш тестер на индикаторе. Включаем прибор кнопкой «ON/OFF». Выбираем первый режим – WIREMAP (после включения он будет выбран автоматически).

Проверка патч-корда с помощью кабельного тестера

Вставляем патч-корд одним концом в разъем «Main» базового блока. Второй конец никуда не подключаем. Нажимаем кнопку «ENTER», чтобы запустить тест. На индикаторе побегут циферки во втором ряду.

По окончанию теста сверху на индикаторе появляется надпись «WIREMAP: OPEN».

Это говорит о том, что тест не пройден, и есть отсутствующие контакты.

Второй ряд на индикаторе – это номера контактов патч-корда на ближнем конце (т.е. на том, который подключен к тестеру).

Левее в этом же ряду – номер заглушки ID.

В номере заглушки стоит крестик (ID=X), то есть она отсутствует.

Самый нижний ряд – это номера контактов патч-корда на дальнем конце. Здесь сплошные крестики, так как отсутствуют все 8 контактов.

Теперь подключаем второй конец патч-корда к разъему «Loopback» базового блока тестера. Вновь запускаем тест.

Сообщение на индикаторе изменилось.

В первом ряду появилось сообщение «WIREMAP: PASS».

Это говорит о том, что тест пройден успешно.

Появился и номер заглушки (ID=0). ID=0 – это заглушка, встроенная в базовый блок.

Отдельная заглушка имеет ID=1.

В нижнем ряду появились номера контактов патч-корда на дальнем конце.

Обратите внимание: номера контактов на ближнем и дальнем конце соответствуют друг другу. Это свидетельствует о правильной запрессовке

Отметим, что существуют так называемые кросс-кабели, которые применяются в коммутационном оборудовании. У них другое соответствие контактов: 1-8, 2-7, 3-6 и т.д.

Для компьютеров, подключаемых к коммутационному оборудованию, контакты на концах должны соответствовать друг другу.

Теперь подключим второй конец нашего хорошего патч-корда к внешней заглушке.

Видим, что тест пройден успешно, контакты соответствуют друг другу.

Номер заглушки – ID=1.

А теперь подключим плохой патч-корд, который я специально для такого случая нашел в своем хламе.

Что видим? Видим, что тест не пройден, и отсутствует контакты 5 и 7 на дальнем конце.

Следует отметить, что контакты на ближнем и дальнем конце прибор показывает условно.

Иными словами, нельзя точно сказать, на каком именно конце патч-корда отсутствуют эти контакты.

И если мы поменяем концы и вновь запустим тест, тестер вновь покажет такую же картину – отсутствие контактов 5 и 7 на условном дальнем конце.

Это, пожалуй, недостаток.

Скажем также, что, хотя и отсутствуют два контакта, сетевое соединение будет работать с таким патч-кордом, так как для передачи сигнала используются контакты 1,2,3, 6.

Но, в случае СКС и использовании двух оставшихся пар для телефонии, телефон работать не будет.

Таким же образом проверяется и длинный кабельный сегмент.

При этом используется, естественно, внешняя заглушка с ID=1.

Если отсутствует контакт в розетке, надо заново запрессовать ее.

Отметим, что отсутствие контакта может быть вызвано повреждением жилы в кабеле.

Такое редко, но бывает. Если при протяжке кабеля применяется большое механическое усилие, жила может оборваться.

Иногда кабель могут перегрызть мыши. Я сталкивался с такими случаями в своей практике.

Говорят, раньше некоторые монтажники мазали салом кабель при протяжке (чтобы легче шел). Естественно, рано или поздно набегут голодные грызуны!

Заканчивая статью, отметим, что вставлять концы патч-корда в разъемы надо до щелчка.

Только тогда будет надежный контакт (если патч-корд исправен). Иногда вследствие небрежного обращения отламывается фиксатор коннектора. Именно фиксатор и щелкает при вставке коннектора в разъем.

При этом надежного соединения не будет. Со временем коннектор обязательно вылезет из гнезда, так как оно имеет пружинящие контакты. Такой патч-корд надо заменить.

Напрессовать разъем на кабель можно с помощью специальных обжимных клещей. Запрессовать кабель в розетку можно с помощью специально инструмента – Punch Down Tool.

На сегодня все.

Удачной вам работы и бесперебойного соединения!

Можно еще почитать:

Какой HDMI кабель выбрать

AudioQuest

AudioQuest предлагает кабель HDMI Pearl 48, разработанный для Xbox с поддержкой высокой частоты кадров 48 Гбит/с. Поддерживаются все функции HDMI 2.1, включая игры @ 120 FPS (3840 × 2160), VRR до 120 FPS @ 144 Гц, ALLM и QFT. Цена на серию Pearl 48 при длине кабеля 1,5 м 50$. Все кабели HDMI серий AudioQuest 48 и Pearl 48 поддерживает разрешения до 10K, частоту обновления до 8K @ 60Гц, 4K @ 120 Гц и предлагают превосходное качество звука / видео при потоковой передаче в формате 2K или 4K.

Austere

Austere предлагает премиальную линейку кабелей 8K Ultra-High-Speed HDMI 2.1 длиной от 1,5 м за 99$. Austere 8K Ultra-High-Speed HDMI 2.1 был сертифицирован HDMI Forum для подключения HDMI 2.1 с пропускной способностью 48 Гбит/с. Austere разработаны для поддержки всех спецификаций 8K UHD и могут поддерживать разрешение и частоту обновления [email protected]Гц, [email protected]Гц и вплоть до разрешения 10K.

Для подтверждения сертификата кабель поставляется с этикеткой, которую можно отсканировать с помощью приложения сертификации кабеля HDMI. Сверхвысокоскоростные кабели HDMI будут работать с видео 8K и видеоиграми на новейшем интерфейсе HDMI 2.1, поддерживая телевизоры и мониторы, AV-ресиверы, игровые консоли и игровые ПК. Austere 8K HDMI поддерживает улучшенную технологию Audio Return Channel (eARC), новейшие форматы объемного звука 3D, и расширенные игровые функции, включая VRR.

C2G от Legrand

C2G от Legrand предлагает более продвинутым энтузиастам и профессиональным установщикам домашних кинотеатров, нуждающимся в более длинных кабелях, свои сверхскоростные кабели HDMI серии Performance с Ethernet. Эти кабели поддерживают пропускную способность 48 Гбит/с и все новейшие функции HDMI 2.1, включая несжатые [email protected] Гц и [email protected]Гц, динамический HDR и eARC.

Кабели предназначены для установки в стену (CMG / FT4 серии). Они позволяют установщикам безопасно прокладывать кабели внутри стен, обеспечивая чистый вид. Для сред с высокой плотностью размещения они имеют компактную формовку. Встроенные ручки для пальцев на разъемах позволяют легко вставлять и снимать разъемы.

Корпуса разъемов для захвата кабелей обеспечивают в два раза большую фиксацию портов, что позволяет надежно соединять устройства. Позолоченные контакты разъемов обеспечивают повышенную электрическую проводимость и долговечность. Легранд предлагает пять вариантов длины от 0,6 м до 3,6 м. На кабели предоставляется «пожизненная гарантия».

Cable Matters

Cable Matters предлагает активный оптический кабель HDMI, предназначенный для игр и мультимедиа нового поколения на больших расстояниях. Активный оптоволоконный HDMI кабель является одним из самых длинных сертифицированных кабелей Ultra High Speed HDMI на рынке с полной поддержкой разрешения [email protected]Гц и [email protected]Гц. Указано: для Ultra High Speed HDMI 2.1 со скоростью 48 Гбит/с.

В оптоволоконном HDMI кабеле используются активные оптические модули, разработанные Silicon Line для обеспечения возможности подключения на большие расстояния без внешнего питания. Этот кабель доступен в вариантах от 5 м за 65$ до 10 м за 100$ и более.

Monoprice 8K

Monoprice 8K – один из лучших сертифицированных сверхвысокоскоростных кабелей HDMI с различными длинами. На продукцию компании также распространяется пожизненная гарантия. Одной из лучших серий Monoprice является сертифицированный сверхвысокоскоростной плетеный кабель HDMI Monoprice 8K.

Zeskit

Zeskit – это высококачественные кабельные решения Ultra High Speed HDMI 48 Гбит/с с несколькими уровнями качества. Один из лучших вариантов – плетенка Maya. Для большинства стандартных приложений его будет достаточно Zeskit Maya длиной от 0,45 м до 3 м. Они доступны по ценам от 15$. Для более длинных кабельных трасс и кабелей в стене. Zeskit предлагает линию Maya CL3 с длиной от 4 м до 7 м по ценам от 30$.

Матчасть: обжим, вспененный полиэтилен и монокристаллическая медь

В этом тесте рассмотрим младшие линейки кабелей Atlas Cables.

Межблочники в тесте — типа RCA-RCA (все-таки аппараты с балансной схемой менее чувствительны к кабельной обвязке) стандартной длины в 1 метр. Младшая модель Atlas Element Integra — тонкий гибкий кабель, коаксиальной конструкции, с проводниками из монокристаллической меди OCC (Ohno Continuous Casting) и вспененным полиэтиленом в качестве диэлектрика. Разъемы — легкие, с прозрачными пластиковыми корпусами и проводниками из позолоченной меди. Кроме разделки при помощи обжима и пластиковых корпусов они интересны использованием полого центрального контакта и тонких лепестков-контактов на минусе. При этом разъемы удобные в использовании, без излишней жесткости и с достаточно заметной поканальной маркировкой. Atlas Element Integra — младшая модель межблочника в линейке производителя, кабель продается как в готовом виде, так и в нарезку, а вот разъемов, в точности соответствующих установленным в каталоге, я не нашел.

Межблочный кабель Atlas Element Integra Asymmetrical

Модель межблочника постарше— Atlas Hyper MKII — немного толще и жестче. Проводники изготовлены из сверхчистой 6N OCC меди, а диэлектрик — так же вспененный полиэтилен. Разъемы у этого кабеля внешне практически схожи, разницу я нашел только в том, что у Hyper MKII корпуса изготовлены из темного пластика. Отмечу, что эти RCA-разъемы маркированы цифровыми кодами (видимо, по ним фирма может определить происхождение кабеля), отдельно они не продаются.

Акустические кабели в тесте: Atlas Element 2.0 и Atlas Hyper 3.5. В нашем случае обе модели не заводской разделки, они собраны из кабеля в нарезку, и в обоих случаях использованы «бананы», или скорее «перья» Atlas All Cu Z plug — разъемы с позолоченными медными контактами, легкими пластиковыми корпусами и, конечно же, рассчитанные на соединения при помощи зажима.

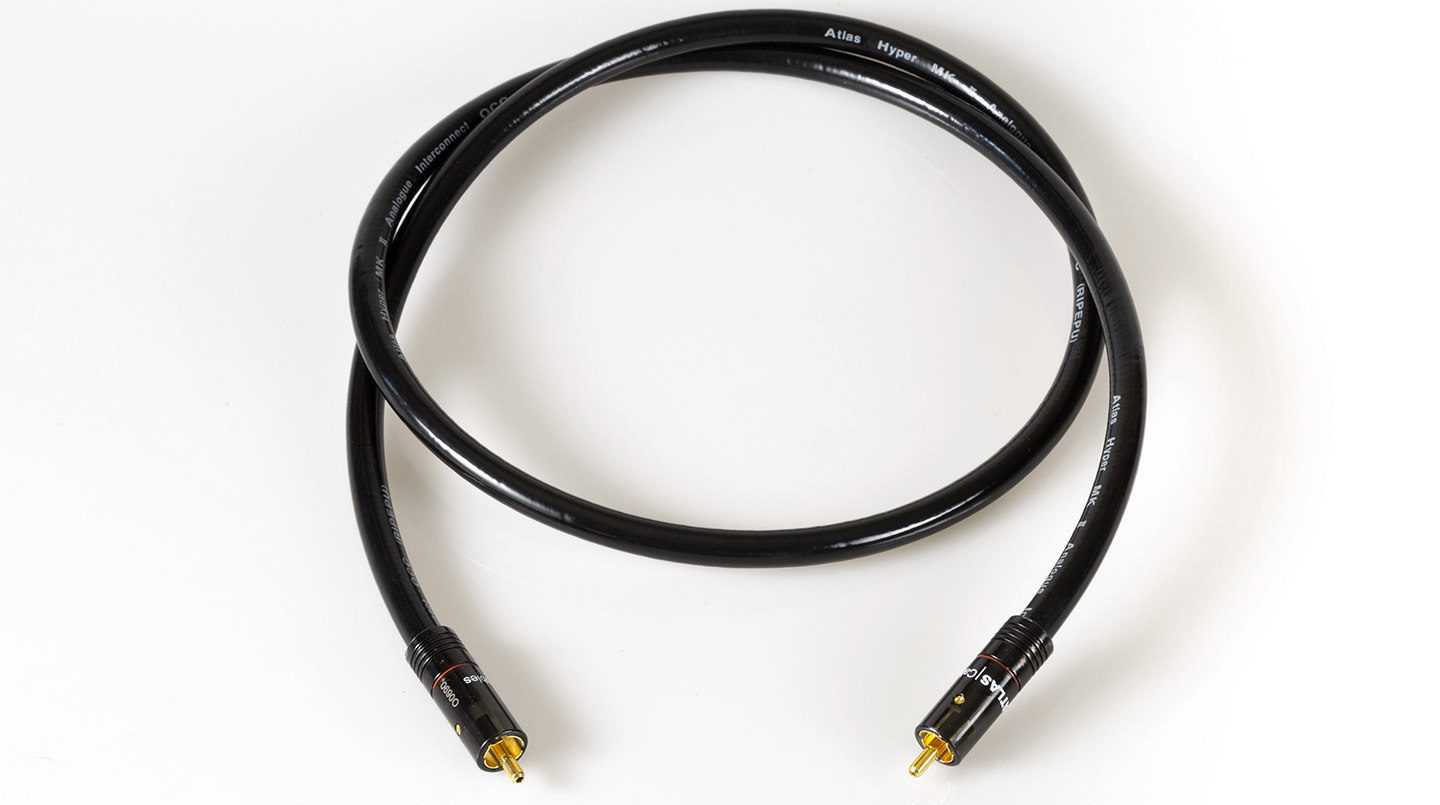

Межблочный кабель Atlas Hyper MKII

В таком виде кабели несколько дешевле, чем при фирменной разделке, однако напомню, что разъемы в заводской комплектации другие. Тот же Atlas Hyper 3.5 предполагает штекеры фирменного типа Transpose Modular Termination System, у которых можно менять коннекторы на лопатки или перья из разных материалов — они просто вкручиваются на резьбе.

Проводники у обеих моделей, согласно спецификации, изготовлены из меди 6N OFC, диэлектрики — вспененный полиэтилен в одном случае и тефлон в другом, сечения так же разные, но никаких цифр производитель не дает. Подключение и прокладка кабелей затруднений не вызовут: сами провода ни толстыми, ни жесткими не назовешь, а разъемы втыкаются без чрезмерного усилия.

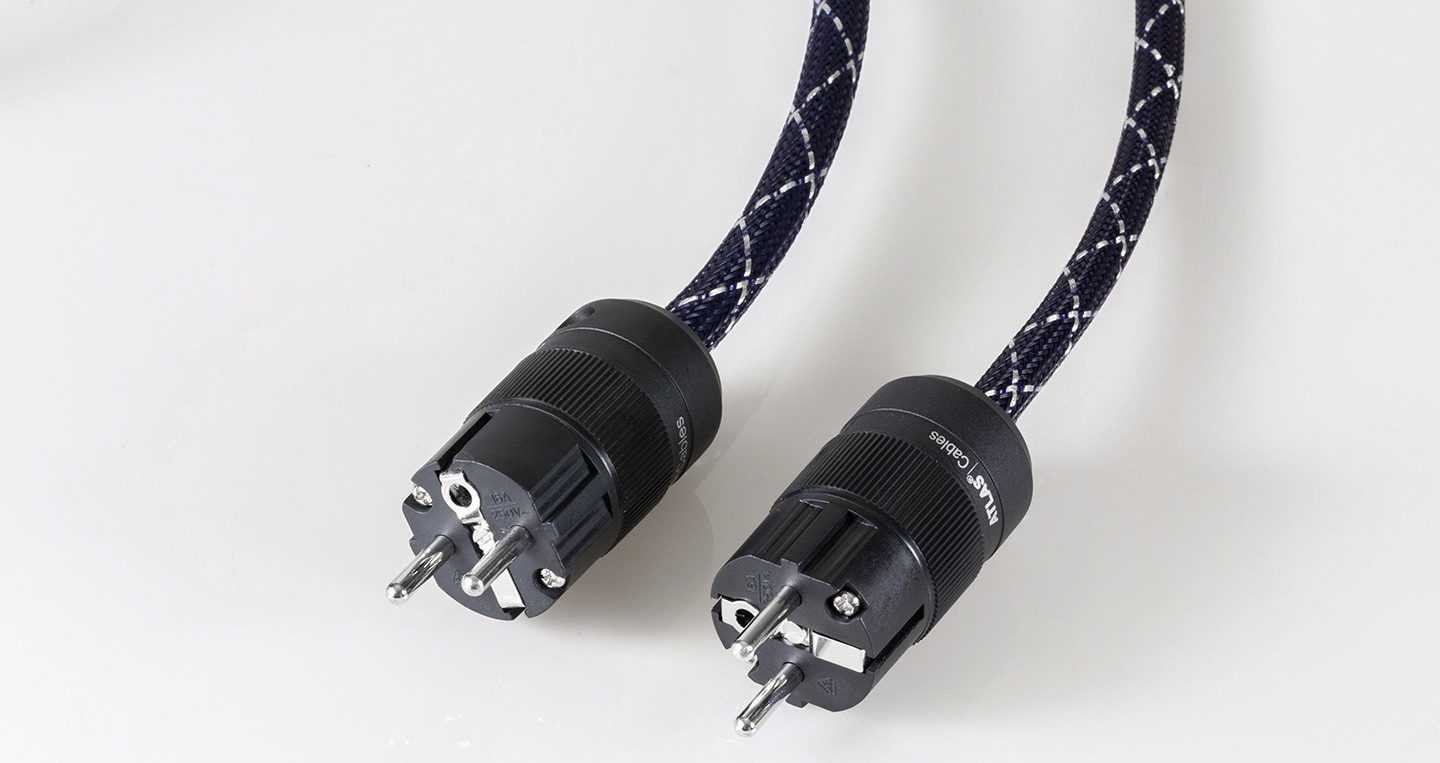

Сетевые кабели Atlas Eos 4.0 и Atlas Eos 2.0 оснащены разъемами с родиевым покрытием. Внешняя разница кабелей — только в толщине, конструктивная — в сечении проводников

Сетевики Atlas Eos 2.0 и 4.0 внешне очень похожи. Как и акустические они собраны из кабеля, доступного в нарезку, и фирменных сетевых вилок и разъемов. В целом все аккуратно, разъемы снабжены контактами с родиевым покрытием. Проводники сетевых кабелей изготовлены из OFC меди, сечение у модели Eos 4.0 немного больше. Диэлектриком в обоих случаях служит тефлон.

Внешне кабели различаются только по толщине, а от заводской сборки отличаются, судя по всему, только отсутствием термоусадок с маркировкой Atlas Cables. Хотя у меня не было возможности сравнить два варианта, и я не знаю, обжимаются ли гильзами проводники сетевиков, разделываемых на заводе или нет.

Номенклатура медных проводов

ПВС

это провод у которого двойная изоляция из винил. В нем может содержаться от 2 до 5 жил. Размер сечения лежит в пределах от 0,5 до 25 кв. мм. Предельное напряжение может достигать 660 V, рабочая частота тока 50 Гц. Его применяют для обустройства электрической проводки в доме, кроме того его используют для подключения передвижного оборудования.

ПУНП (ПУГНП)

Изделия этой марки не допустимы для устройства электропроводки, так как, он не проходит по требованиям ПУЭ в части толщины изоляции. Но он присутствует на рынке электрических товаров и его применяют для создания неответственных электрических сетей, например, времянок. Предельное напряжение, допустимое для этого изделия составляет 450 V. Провод ПУНП состоит из одной цельной жилы, ПУГНП многопроволочная жила, в состав которой входят минимум 7 проволок. В этой марке кабеля находится 2 или 3 жилы. В зависимости от количества жил, размер сечения составляет от 0,35 до 4 кв. мм.

РКГМ

Это изделие относят к термостойким проводам. Его используют для выведения концов обмоток электрических двигателей, подключения нагревающих приборов, например, электрических плит. Конструкция этого провода состоит из медной жилы, которая покрыта теплоустойчивым стекловолокном. Для усиления его стойкости к действию высоких температур изоляцию подвергают пропитке кремнийорганическим лаком. Размер сечений лежит в интервале 0,75 — 120 кв. мм.

ШВВП

Это не провод, а шнур, на медные жилы которого нанесено двухслойная виниловая изоляция. В сечении он имеет плоскую форму. Его назначение подключение электроприборов в сети с напряжением 220/380 V. Размер сечения составляет 0,23 — 2,5 кв. мм.

ПВ-1,2,3,4

Это так называемый установочный провод. Его основное назначение подключение различного типа сетей, например осветительных. Кроме этого, его применяют при изготовлении управляющих щитов.

В конструкцию этого изделия входит цельная жила, изготовленная из меди и слоя изоляции из винила. Провод этой марки отличается жесткостью. Модификация этого провода называется ПР он отличается тем, что это резиновый кабель. В состав проводов марок ПВ-3 и ПВ-4 входит многопроволочная жила и изоляция из винила.

М-10

Так называют медный провод изготовленный без какой-либо изоляции. Его конструкция представляет собой жгут свитый из медных проволок. Такой провод применяют для сооружения линий передачи тока высокого напряжения.

ВВГ

Это одна из самых востребованных марок медных проводов. Его устанавливают в квартирах и на промышленных предприятиях. Он состоит из цельной медной жилы, покрытой изоляцией мз винила. Изоляция закрывает и отдельную жилу, и провод целиком. Производители выпускают и модернизированный вариант — с негорючей оболчкой. Их устанавливают в домах сооруженных из древесины.

NYM

Это зарубежный аналог кабеля марки ВВГ. В его конструкции уложено 2 — 5 жил, они скручены между собой. В качестве изоляционного материла использован ПВХ. Заполнение между жилами исполнено из негорючей резины.

Этот кабель может быть использован при работе в сетях до 660 V. Производители не рекомендуют эксплуатировать его под действием прямого солнечного света. Для его защиты применяют гофрированные трубы, кабель — каналы и пр.

КГ

Эта аббревиатура обозначает кабель гибкий. Его применяют для подключения сварочного держателя к источнику тока. Он обладает известной гибкостью и это облегчает работу сварщика. В нем уложено от 1 до 5 жил. Его изготавливают с даипазоном сечений от 1 до 240 кв. мм.

Кабельный тестер-пробник TL-828-А

Это устройство содержит два блока — базовый модуль и заглушку. На базовом модуле имеется табло и органы управления. Левая кнопка под табло — для включения/выключения, правая — для старта теста. Кнопка сбоку -для выбора режимов работы.

Питается прибор от 4-х элементов AAA напряжением 1,5 В. Энергии элементов хватает надолго, к тому же прибор снабжен функцией автоотключения.

В торце базового блока имеются два гнезда RJ-45 — «Main» и «Loopback» . При проверке длинных линий к одному концу сегмента подключается базовый блок (гнездо «Main»), к другому — заглушка. Заглушка имеет один разъем RJ-45. Патч-корд можно также проверять базовым блоком и заглушкой.

А можно только базовым блоком. В последнем случае патч-корд подключается к гнездам «Main» и «Loopback» базового блока.

Удобно, правда?

Для проверки правильности запрессовки используется первый режим меню прибора – WIREMAP (карта пар).

В этом режиме тестер используется чаще всего.

Второй режим – Pair&Length – используется для измерения длин пар.

Отметим, что кабель имеет метки на своей оболочке. Поэтому длину проложенного сегмента можно вычислить как разность меток на концах.

Третий режим – Coax/Tel — используется для проверки коаксиальных и телефонных линий.

Четвертый режим – Calibration – используется для калибровки прибора.

Достоинства медных проводов и кабелей

Благодаря химико-физическим свойствам базового материала — меди, обусловили свойства, присущие кабельной продукции, изготовленной из меди. В частности, медные жилы способны выдержать сгибания/разгибания. Это позволяет без особых сложностей развернуть ранее сделанную скрутку и собрать ее снова. Выполнить такую операцию с алюминиевым многожильным, не получиться, скорее всего он сломается.

Кабели из меди производят с многопроволочными мягкими жилами. Такая конструкция провода позволяет его использовать для установки на бытовые приборы, например на фены, утюги. Из алюминия такие изделия не выпускают.

Электрическое сопротивление меди в два раза ниже чем у алюминия. Это говорит о том, что при одинаковом сечении медный провод в состоянии выдержать больший по значению ток, нежели алюминий.

Она, отличается тем, что долго может противостоять коррозии.

Самый толстый кабель в мире


Современная цивилизация была бы совершенно немыслима без огромного количества электрических проводов и кабелей. Но как вы думаете, какой из них самый толстый?

Гадать можно долго. И выдвигать претендентов тоже. Вот «огромный» по толщине провод от устаревшего электроприбора. Может быть, он? Или что-то другое, что пришло на ум? Нет!

Давайте вспомним, зачем вообще нужны провода и кабеля большого сечения. Конечно же, для того, чтобы пропускать очень мощный ток и не перегреваться при этом до опасной величины. А где бывает самый мощный ток? Если не считать экспериментальные установки электротехнических и физических исследований, а рассматривать только практические, скажем так, объекты? Естественно, это электростанции!

И вот он, наш победитель. Созданный корпорацией nkt cables морской трёхжильный кабель диаметром 0,27 метра. Такая толщина неспроста: внутри него идёт напряжение свыше двухсот сорока киловольт. Провод, уложенный на дно моря, соединяет электростанцию и трансформаторный узел. Длина кабеля более двадцати четырёх километров. Он был разработан и спроектирован индивидуально, так как чего-то подобного в энергетической мировой практике раньше не было.

Довольно далеко от берега, в открытом море, расположился блок ветряных электростанций. Вырабатываемое ими электричество только таким способом и может быть доставлено потребителям. По целому ряду причин, расположить трансформаторную понижающую подстанцию на самой электростанции или рядом с ней было невозможно.

Ветрогенерирующий комплекс «Анхольт», запущенный в эксплуатацию в конце 2013 года, стал крупнейшим в Дании. Его суммарная мощность – четыреста мегаватт.

Разумеется, это не единственный рекорд электрических кабелей. Например, между голландским городом Эемсхавен и норвежским городом Феда проложена пятисотвосьмидесятикилометровая кабельная трасса, являющаяся на сегодняшний день самой длинной вообще и среди подводных высоковольтных сообщений в частности. Специальное покрытие состоит из целого ряда слоёв с различными функциями (устранение неровностей, водоизоляция, борьба с крутящим моментом, противодействие коррозии).

А где проложен самый высоковольтный провод? На линии электропередач Экибастуз-Кокчетав, что в Казахстане. Проект её предусматривает напряжения более одного мегавольта, однако на практике используется пока что лишь половина из этого потенциала.

Способы определения качества кабеля витая пара

Чтобы определить, какой кабель витая пара лучше для интернета, специалисты советуют обращать внимание на наименование торговой марки. Из европейских производителей стоит отметить Reichle De-Massari (Швейцария), неплохой кабель у компании Mollex (США)

Остальные бренды, встречающиеся в России – в основном родом из Китая (или Тайваня), хотя маркировка может быть иной, если того пожелает заказчик.

Второй критерий, на который обращаем внимание – материал изготовления жил. Медь – стандарт для витой пары, но в последнее время часто можно встретить биметаллические жилы, которые по качеству уступают медным

Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди.

Состав кабеля витая пара

Такие изделия более доступны по стоимости, но обладают рядом недостатков, не характерных для чисто медных жил:

  • такие жилы недостаточно надёжно фиксируются в разъёмах, образуя так называемый «плавающий» контакт;
  • существует ограничение по длине участков биметаллической витой пары (до 25 метров при 100 метрах для классического медного кабеля);
  • во время заделки витой пары в разъём возможны значительные колебания волнового сопротивления, что сказывается на стабильности передачи сигнала конечному устройству;
  • при повреждении или возникновении необходимости перекладки кабеля рассчитывать на сохранение прежних характеристик не приходится;
  • у кабелей со стальным сердечником максимальная скорость передачи информации будет лежать в пределах 10 Мб/сек, для жил с алюминиевым сердечником – до 100 Мб/сек.

Убедиться в том, что перед вами омеднённая жила, довольно просто. Достаточно ножом попытать соскоблить верхний слой. Если под медью покажется серебристый металл – можете не сомневаться, что это витая пара из биметаллических жил. Кстати, омеднённый кабель запаять обычным паяльником не получится. Тем не менее, большинство провайдеров интернет-услуг при прокладке кабеля от щитка до конечного пользователя использует именно этот, более дешёвый тип изделий.

Наконец, о качестве витой пары можно судить по такой характеристике, как толщина жил. Чем больше диаметр, тем качественнее кабель, у известных производителей он составляет от 0.51 мм. Толщина жилы в промежутке 0.4–0.5 мм говорит о некачественной продукции.

Чаще всего более тонкие жилы можно наблюдать на паре коричневого и синего цветов, поскольку для 100-мегабитных сетей они не используются.

И последний критерий проверки качества – наличие сертификата. Крупные производители сертифицируют свою продукцию, мелкие – нет, поскольку это накладно.

Маркировка кабеля витая пара

Общепризнанной является следующая маркировка, указывающая на способ организации экранирования:

  • UTP – дешёвый неэкранированный кабель (может встречаться обозначение U/UTP);
  • FTP – кабель, у которого на все пары жил общий экран (F/UTP);
  • S-FTP – общий двойной экран для всех пар с фольгированным алюминиевым сердечником и жилами из медной лужёной проволоки (SF/UTP);
  • STP – наличие экрана у каждой пары (U/FTP);
  • F/FTP – отдельные экраны для всех пар плюс общий экран из алюминиевой фольги;
  • S/FTP – отдельные экраны для всех пар плюс общий из медной лужёной проволоки.

Виды экранирования кабеля в зависимости от маркировки

В общем случае экран – это защита кабеля от случайных и систематических наводок, искажающих сигнал, необходим для предотвращения потери информации. Разновидности экранирования говорят о разном уровне защиты данных. Они во многом определяют стоимость готового изделия.

Виды витой пары

Кроме маркировки, обозначающей наличие и способ организации экрана, существуют и другие обозначения, применяемые производителями для обозначения тех или иных технических особенностей своей продукции:

  1. Количество жил: solid – одножильный кабель, patch – многожильный. Моножилы дёшевы в производстве, поэтому наиболее распространены. Многожильные изделия используются при сложной топологии сетей в местах множественных изгибов. Они же в основном используются при производстве патч-кордов (оконцованного джеками участка кабеля заданной длины для соединения устройств).
  2. Диаметр жилы. Используемый диапазон – 0.40–0.64 мм. Кабельная продукция 5–6 категорий изготавливается из жил диаметром 51 мм и обозначается 24AWG (американский стандарт маркировки). Бюджетный, зачастую несертифицированный кабель изготавливают из проволоки 0.40–0.50 мм – для квартиры выбор такой витой пары будет вполне оправданным.
  3. Количество пар. При построении сложных коммуникационных систем их число может достигать тысяч, но для компьютерных сетей стандарт 4 пары (принятая в США маркировка – 4х2х0.51). Использование всех восьми жил требуется для построения гигабитных сетей, для домашнего использования с пропускной способностью до 100 Мб/сек достаточно двух пар. И хотя такой кабель дешевле, обычно в любом случае приобретают восьмижильный вариант. Две пары используется для обустройства домофонов и систем сигнализации.

Внутреннее содержимое витой пары

Отдельно стоит рассказать о маркировке по типу оболочки:

  • PVC – оболочка из поливинилхлорида, используется преимущественно для дешёвых кабелей;
  • PP – полипропиленовая оболочка для кабелей, которые могут подвергаться воздействию высоких температур (до 140° С);
  • PE – оболочка из плотного полиэтилена, используется для наружной прокладки кабелей;
  • FR – кабель огнестойкой категории (способность работы при пожаре определённое время, от 30 до 180 минут);
  • LS – оболочка из материала, характеризующегося низким дымовыделением при возгорании;
  • ZH – материал, при горении не выделяющий ядовитые галогеновые газы;
  • В – кабель с бронированной оболочкой в виде обволакивающей стальной ленты.

Существуют также модификации кабеля со стальным тросом, которые используются для воздушной прокладки сетей между домами.

Какие бывают кабельные тестеры

Кабельные тестеры можно условно разделить на собственно тестеры и пробники.

Кабельная система должна соответствовать стандартам. В стандартах на СКС оговариваются несколько параметров, которым должна удовлетворять каждая кабельная линия.

В частности, определены такие параметры:

  • Next (Near End Crosstalk) — переходное затухание между парами на ближнем конце,
  • FEXT (Far End Crosstalk) — переходное затухание между парами на дальнем конце,
  • ACR (Attenuation Crosstalk Ratio) — погонное затухание,
  • RL (Return Loss) – потери, связанные с отражением сигнала в обратном направлении

Измерить эти параметры можно с помощью сложных и дорогих тестеров, которые еще называют кабельными анализаторами. Они используются для сертификации СКС после окончания монтажа.

Более простые приборы — кабельные пробники — не способны измерять эти параметры. Они используются при монтаже для проверки правильности запрессовки жил кабеля.

Если отсутствует контакт хотя бы в одной из жил, участвующих в передаче сигнала (или эти жилы перепутаны местами) — связи компьютера с внешним миром не будет!

Такие кабельные пробники стоят гораздо дешевле. Именно такие нас интересуют в первую очередь.

Итак, в качестве примера давайте посмотрим на

5E хорошо, а 6 категория лучше!

Категория 6 более устойчива к помехам и температурным воздействиям, скрутка проводников в таких кабелях производится с меньшим шагом, что способствует улучшению электрических характеристик. В некоторых случаях в кат. 6 устанавливаются разделители для разнесения пар (удаления друг от друга с целью предотвращения взаимного влияния). Всё это повышает надёжность при эксплуатации.
Для подключения устройств с PoE такие изменения придутся весьма кстати, например, для обеспечения устойчивой работы сети при колебаниях температуры.

Кабели СКС иногда прокладываются в помещениях со слабым климат-контролем, например, через надпотолочное пространство, в подвале, техническом или цокольном этаже, где разница температур в течение дня достигает 25°C. Такие температурные скачки влияют на характеристики кабеля.

Прокладка более дорогого, но и более надежного кабеля 6 категории с лучшими характеристиками вместо категории 5Е — это не повышение «накладных расходов», а инвестиция в более качественную и надежную связь.Подробнее можно прочитать здесь.

В российском представительстве Zyxel провели собственное исследование зависимости допустимого расстояния для передачи питания PoE от типа используемого кабеля. Для проверки использовались коммутаторыGS1350-6HP и GS1350-18HP

Рисунок 1. Внешний вид коммутатора GS1350-6HP.

Рисунок 2. Внешний вид коммутатора GS1350-18HP.

Для удобства результаты сведены в таблицу, разделенную по производителям видеокамер (см. ниже таблицы 2-8).

Таблица 2. Процедура тестирования

Test Procedure
Step Description
1 Enable extended-range in port 1,2
-GS1300: DIP switch to ON and press reset&apply button on front panel
-GS1350: Login Web GUI > Go to «Port Setup» > enable extended range and apply.
2 Connect PC or Laptop on the switch for camera access
3 Connect Cat-5e 250m cable on Port 1 and connect camera to power up.
4 Use PC/Laptop to PING the camera IP, should not see ping loss.
5 Access camera and check if video quality is good and smooth.
6 If step#4 or 5 failed, swap the cable to Cat-6 250m and re-test from step#3
7 If step#4 or 5 failed, swap the cable to Cat-5e 200m and re-test from step#3

Таблица 3. Сравнительные характеристики кабелей для подключения камер LTV

Таблица 4. Сравнительные характеристики кабелей для подключения камер LTV (продолжение)

Таблица 5. Сравнительные характеристики кабелей для подключения камер LTV (продолжение 2).

Таблица 6. Сравнительные характеристики кабелей для подключения камер UNIVIEW.

Таблица 7. Сравнительные характеристики кабелей для подключения камер UNIVIEW (продолжение).

Таблица 8. Сравнительные характеристики кабелей для подключения камер Vivotek.

Часто задаваемые вопросы

Вот некоторые из наиболее часто задаваемых вопросов:

№1. Какой лучший кабель для аудио?

Разъем имеет решающее значение для кабелей RCA с точки зрения качества сигнала и долговечности кабеля. Разъемы обычно изготавливаются из серебра, меди, никеля или золота. У серебра лучшее удержание сигнала, так как оно больше всего проводит. Он склонен к окислению и поэтому часто покрывается антиоксидантными соединениями. Золото сверху устойчиво к коррозии из-за нулевого окисления.

Выбирая кабели RCA, ищите разъем, покрытый золотом. Его проводимость была бы лучше, если бы он был изготовлен из серебра или меди. Если это полностью золото, его проводимость ниже, чем у двух других материалов. Никелирование защищает от коррозии не так хорошо, как золото. Дешевле, чем позолота, это обычно встречается на проводах нижнего конца. Если вам нужно что-то прочное, выбирайте позолоченные разъемы. Коррозия не только сокращает срок службы кабеля, но и ухудшает качество сигнала.

№2. Отличаются ли кабели RCA от компонентных кабелей?

Компонентные кабели — это один из нескольких типов кабелей RCA. Итак, компонентный провод похож на другие кабели RCA. Но существуют различия в способах передачи сигнала и в результатах. Компонентные кабели имеют три видеолинии и две аудиолинии, а RCA — только одну видеолинию. Некоторые компоненты имеют только три видеолинии и не имеют аудиолинии. В этом случае они соединены с аудио RCA для передачи видео и аудио между подключенными устройствами.

Это также зависит от того, что вы хотите подключить, и от того, насколько хорошо вы хотите получить изображение. Во многих случаях, даже для компонентных соединений, достаточно простого RCA (обычного композитного). Попытка подключить его для изображения высокой четкости или звука может не сработать. Разнообразные штекеры компонентных кабелей передают видеосигналы для получения максимального качества. Линиям RCA не хватает полосы пропускания для передачи сигналов высокого разрешения. Проще говоря, эти два провода похожи, но не идентичны. Для хорошей картинки нужен хороший компонентный провод. Проводам RCA не хватает полосы пропускания для передачи сигналов HD.

№3. Можно ли преобразовать HDMI в RCA?

Кабели HDMI сейчас широко используются для подключения устройств к мониторам и телевизорам. Однако многие телевизоры имеют только входы RCA. Таким образом, кабели HDMI не могут быть подключены. В этом случае требуется преобразователь HDMI в RCA. Этот гаджет принимает сигнал HDMI и отправляет его на телевизор через кабель RCA. В этом случае разъем зависит от выхода HDMI. Вы можете получить один с компонентным, S Video и классическим RCA выходами. Подключите разъем к источнику питания, затем подключите кабель HDMI к порту HDMI разъема. Просто подсоедините провод RCA к разъему телевизора. Вы можете подключить к телевизору аудио- и видеолинии.

Многие недавние устройства поддерживают как HDMI, так и RCA, поэтому вы сможете подключиться к любому из них. Однако некоторые старые телевизоры имеют только RCA. Вы можете купить отдельный кабель RCA или преобразовать существующий HDMI. Купить кабель RCA будет дешевле, чем подключение.

№4. Кабели RCA — это то же самое, что и коаксиальные цифровые?

Коаксиальный цифровой кабель напоминает кабель RCA; однако он передает цифровые данные вместо аналоговых. Они имеют более толстую изоляцию, чем цифровые кабели, и напоминают кабели RCA из-за концевых соединений. Этот провод передает электрические сигналы и экранирован алюминиевой фольгой. Стоимость коаксиального цифрового кабеля также отличается от стоимости кабеля RCA, используемого с телевизорами. Эти кабели более дорогие из-за более высокой изоляции и экранирования. Они могут стоить более 10 долларов за кабель, который будет стоить меньше 5 долларов за кабель RCA.

Кабель RCA может заменить коаксиальный цифровой кабель, хотя это не рекомендуется. Цифровой кабель имеет более прочное экранирование и лучшую полосу пропускания, чем кабель RCA. Вот почему кабель RCA со временем теряет качество сигнала. Он может работать на короткие расстояния, но для больших расстояний лучше использовать цифровой коаксиальный кабель. Биты цифр не совпадают на больших расстояниях с RCA, и звук заикается. В цифровом коаксиальном кабеле все каналы объединены в одну линию, в отличие от обычных кабелей RCA. По одному проводу передаются как левые, так и правые сигналы.

Related posts
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
The voice for you
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
