Особенности подключения
Пищалка – это элемент стереосистемы, задачей которого является воспроизведение звука частотой от 3000 до 20 000 герц. Магнитола же выдаёт полный спектр частот, начиная от пяти герц и заканчивая 25 000 герцами.
Пищалка может качественно воспроизвести только автозвук, частота которого составляет минимум две тысячи герц. Если на неё подать более низкочастотный сигнал, он не будет воспроизводиться, а при достаточно большой мощности, на которую рассчитаны средне- и низкочастотные динамики, пищалка может выйти из строя. При этом о каком-либо качестве проигрывания не может быть и речи. Для долговечной и надежной работы пищалки следует избавиться от низкочастотных составляющих, которые присутствуют в общем спектре. То есть, сделать так, чтобы на неё попадал только рекомендованный диапазон рабочих частот.
Первым и самым простым способом отсечения низкочастотной составляющей является последовательная установка конденсатора. Он хорошо пропускает высокочастотную полосу частот, начиная от двух тысяч герц и более. И не пропускает частоты ниже 2000 Гц. По сути, это простейший фильтр, возможности которого ограничены.
Как правило, конденсатор уже присутствует в составе акустической системы, поэтому в дополнительном приобретении не нуждается. Подумать об его покупке следует в том случае, если владелец решил обзавестись бывшей в употреблении магнитолой, и не нашёл конденсатор в комплекте твитера. Выглядеть он может следующим образом:
- Специальная коробочка, на которую подаётся сигнал и далее передается напрямую к пищалкам.
- Конденсатор смонтирован на проводе.
- Конденсатор встроен непосредственно в сам твитер.
Если вы не увидели ни одного из перечисленных вариантов, следует докупить конденсатор отдельно и установить своими руками. В радиомагазинах их ассортимент велик и многообразен.
Диапазон фильтруемых частот зависит от типа установленного конденсатора. Например, владелец может установить конденсатор, который будет ограничивать диапазон частот,подаваемых для колонок на уровне трех или четырех тысяч герц.
При наличии двухполосной системы можно сделать выбор в пользу среза от двух до четырех с половиной тысяч герц.
Подключение
Подключение твитера выглядит следующим образом, он подключается на прямую к динамику который расположен у вас в двери плюс твитера подключается к плюсу динамика а минус к минусу, при этом конденсатор должен присоединяться к плюсу. Более подробно какой цвет провода к какой колонке подходит смотрите в схеме подключения магнитолы. Это практический совет для тех, кто не знает, как подключить твитеры без кроссовера.Альтернативный вариант подключения, это — использование кроссовера. В некоторых моделях акустических систем для авто он уже имеется в комплекте. Если отсутствует,можно приобрести его отдельно.
SPECIFICATIONS
Nominal Impedance: 4 ohms / minimum 2.0 ohms @ 250 Hz
Sensitivity: 92 dB @ 1W @ 1m @ 1k
Frequency Response: 20 Hz – 32 kHz +/- 3 dB
Drivers
Tweeter: 1 inch, Dome (2.54 cm)
Dome Material: Doped Silk Fabric
Mid-Range: 5.75 inches (14.61 cm)
Cone Material: Doped Paper Pulp
Mid-Range: 7 inches (17.78 cm)
Cone Material: Paper Pulp Composite
Woofer: 10.5 inches (26.67 cm)
Cone Material: Hard Paper Pulp
Woofer: 12.5 inches (31.75 cm)
Cone Material: Hard Paper Pulp
Dimensions
Height: 63 5/16 inches (161 cm) w/o spikes
Width: 15 3/4 inches (40.01 cm)
Depth: 27 29/32 inches (70.88 cm)
Enclosure Type
Tweeter (Sealed): X-Material
5.75” Mid-Range (Rear Vent): X-Material with S-Material Baffle
7” Mid-Range (Rear Vent): X-Material with S-Material Baffle
Woofer (Front or Rear Ported): X-Material with V-Material Top Plate
Product Weight
Weight Per Channel Uncrated: 500 lbs (226.80 kg)
Total Approximate Shipping Weight: 1,400 lbs (635.03 kg)
DRIVERS
Continuing the Midrange – Tweeter – Midrange (MTM) design geometry of the original Alexx, Wilson’s engineering team has spent time advancing key components of the loudspeaker’s sound characteristics. Every baffle angle, at every module position, has been refined.
Wilson MTM driver arrangement
The time-alignment accuracy of Alexx V is much closer to the XVX. The different sized lower and upper midrange drivers allow for a more careful tuning of the frequency band, which, when combined with the latest manufacturing advances, gives a greater degree of accuracy and adjustability. The 5.75” mid-woofer used in the original Alexx, TuneTot,and SabrinaX, carries over to Alexx V. With the midrange band managed by two dissimilar sized drivers Wilson opted to leverage the incredible advances of our Alnico (Aluminum, Nickel, Cobalt) QuadraMag design. This 7” mid was originally developed for Chronosonic XVX and the QuadraMag driver combines four separate magnets, arranged in an innovative quadrature geometry.
The Wilson Audio Alexx V in Bergamot Pearl finish
Behind the midrange drivers, internal wave diffusers have been machined directly into the material to further aid the resolving power of the drivers. When it came to the tweeter, the R&D team once again considered all available options. Fundamentally, the integration of the tweeter and midrange is an absolutely critical element to accurate sound reproduction.

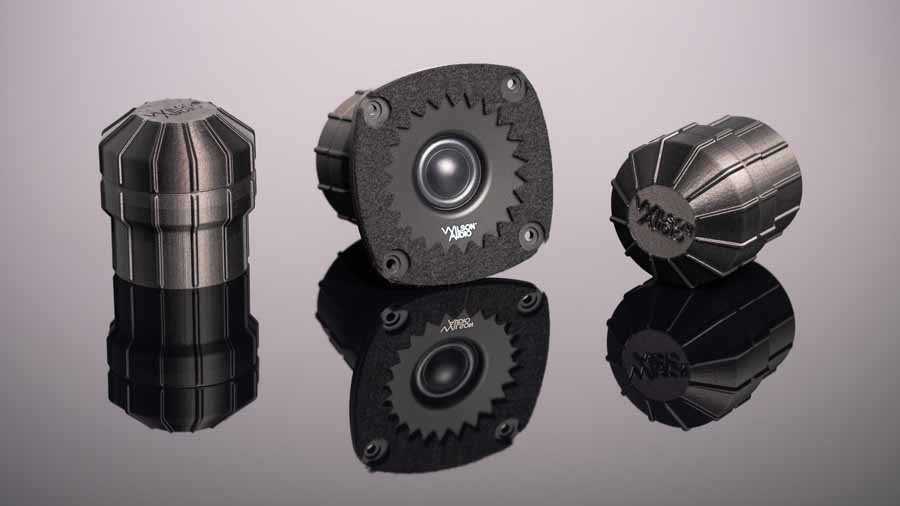

The new CSC tweeter on the Wilson Audio Alexx V
Alexx V features an entirely new Convergent Synergy Carbon (CSC) tweeter, which builds upon a modified version of the previous Convergent Synergy motor while embracing an re-imagined rear-wave chamber. This carbon fibre design is completely manufactured in-house using several 3D printers.
Wilson Audio originally developed the 10.5” and 12.5” woofers in conjunction with the WAMM Master Chronosonic. These bass drivers incorporate Wilson Audio’s latest thinking into low frequency reproduction. Carefully optimizing the Alexx V enclosure, the internal volume has dramatically increased (+16%) compared to the original Alexx. The net result is that Alexx V features almost the same internal woofer volume as the Chronosonic XVX.
Wilson Audio Alexx V dark grey finish
ORIGINAL WILSON ALEXX
The original Alexx loudspeaker, launched in 2016 benefited from several elements developed during the five years Wilson Audio’s founder David A. Wilson, and his R&D team, brought to life his magnum opus: the WAMM Master Chronosonic. Now, five years after the accomplishment of the WAMM, Alexx V builds upon the original Alexx’s design by offering a completely re-engineered performance envelope without greatly increasing the footprint.

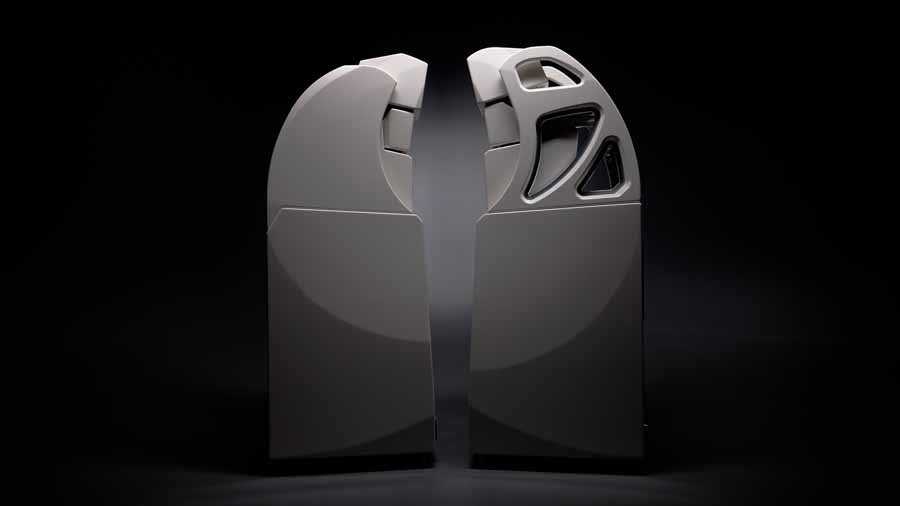

The Wilson Audio Alexx V loudspeakers with grilles on
Comparing the overall size of Alexx V to the original, Alexx V is only one inch deeper and one inch taller while maintaining the same width. Each and every component of Alexx V has been re-evaluated and improved., incorporating the latest technologies, engineering efficiencies, and material sciences, and also Wilson Audio’s latest design language which started with the WAMM Master Chronosonic, including the open gantry design which not only allows for more structural rigidity and setup flexibility, it also provides a more free flowing organic look and sound.

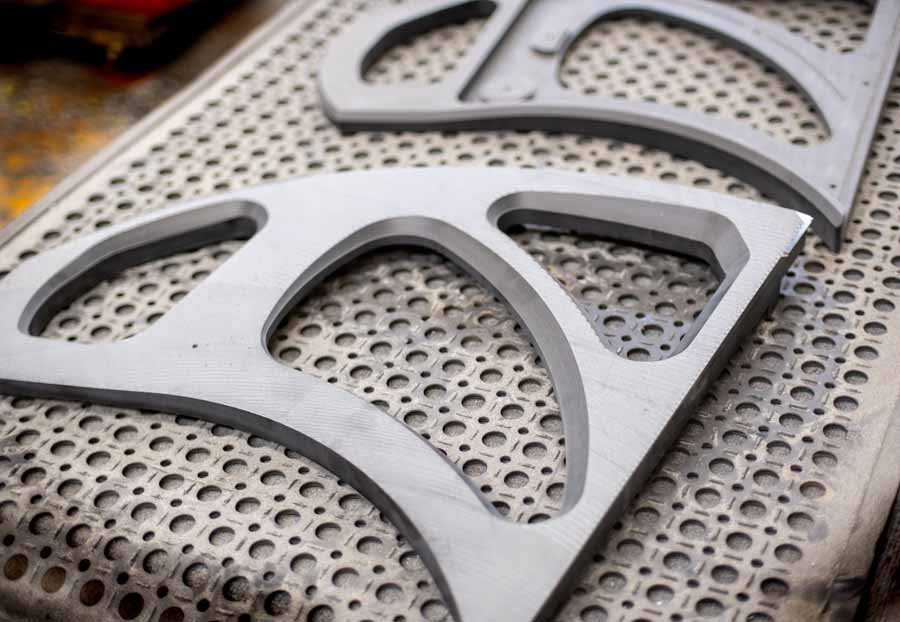

Making the open gantry of the Wilson Audio Alexx V loudspeakers
Широкополосные динамики акустики
Широкополосные динамики воспроизводят весь спектр частот, доступный человеческому уху – от 20 Гц до 20 кГц. Но проблема, которая заставила инженеров работать над созданием СЧ, НЧ и ВЧ спикеров, заключается в эффективности работы широкополосников на границах воспроизводимого диапазона частот.
Почему? Для воспроизведения звука очень важно синхронное колебание всей плоскостью диффузора. Для низов (около 40 Гц) его размеры достаточно велики – минимум порядка 300 мм
Но при росте частоты вибрации до верхних границ спектра такой большой диаметр диффузора не будет успевать передавать эти колебания всей своей поверхностью.
Отсюда – необходимость «придумать что-то еще». Так, в частности, для улучшения звучания «верхов» диффузор снабжается дополнительным приспособлением. Оно называется «конус-визер» («рупорок», «дудка») и вклеивается в центр динамика. В то время, как основная плоскость диффузора воспроизводит «низы» при медленных колебания, компактный конус-визер воспроизводит верхние частоты.
Перечисленные слабые места широкополосных драйверов – предмет активного приложения современной инженерной мысли на грани с искусством. Чаще всего они решаются путем поиска и применения различным материалов или их сочетаний, приближающих полноценное звучание всего диапазона аудиосигнала, что способно различить человеческое ухо.
Как правило, по причине отсутствия кроссоверов, акустика с широкополосным драйвером обеспечивает воспроизведения звука в диапазоне 60 Гц – 16 кГц и чувствительностью до 92-95 дБ. Исходя из этих характеристик она идеально дополняет ламповые усилители, в большинстве своем имеющие небольшую мощность. Для этого катушки широкополосных драйверов выполняются с высокими значениями показателей сопротивления. Для всех остальных спикеров акустических систем они варьируются в пределах 2-8 Ом.
Твитер
Твитер (высокочастотный динамик, пищалка) и следующие спикеры – результат того, что широкополосник не способен воспроизвести весь диапазон слышимых ухом частот эффективно. А значит, остается их разделять и возлагать функции воспроизведения различных спектров частот на несколько раздельных драйверов.
Пищалка характеризуется небольшой площадью диффузора. При этом мембрана отличается малым весом и высокой жесткостью – ей предстоит осуществлять колебания с высокой частотой.
Если говорить про конструктивные исполнения подобных элементов, то чаще всего акустические системы оснащаются ВЧ-динамиками купольного типа. При этом варианте центральное тело «пищалки» занимает почти всю площадь излучающей звук мембраны. Последняя изготавливается чаще всего из ткани, пропитанной для повышения жесткости специальными составами. Хотя для устройства динамиков высоких частот многие производители используют и более жесткие материалы – например, бериллий.
Очень важным для пищалки является частота собственного резонанса, что должна быть ниже полосы воспроизводимых частот. В противном случае, на близких к нему частоту система «усилитель-динамик» обеспечивает ощутимые искажения сигнала в слышимой ухом человека части звукового спектра. Для этих целей используется кроссовер, ограничивающий рабочий диапазон частот высокочастотника и обрезающий частоты его резонанса.

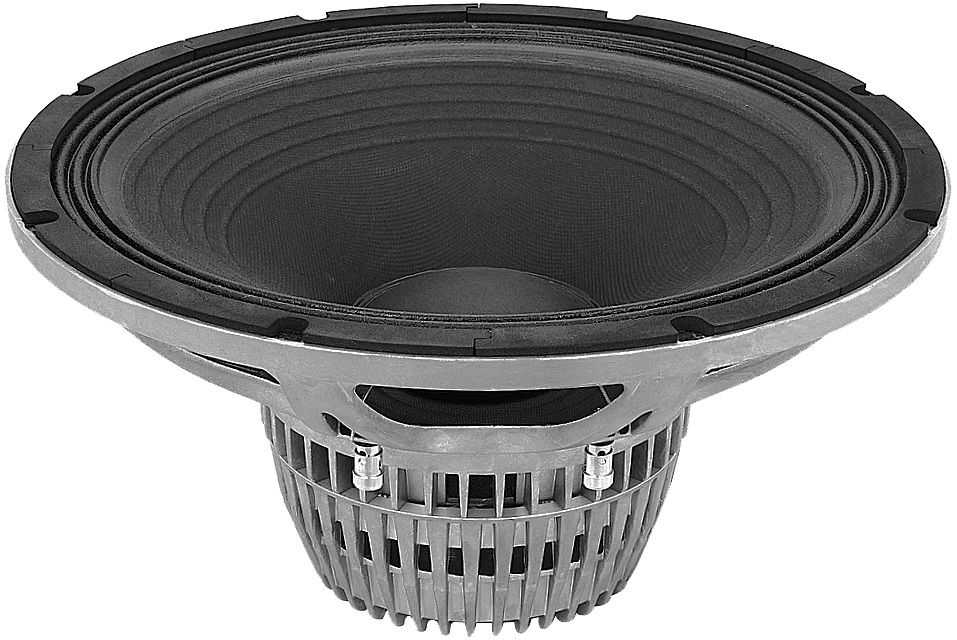

Низкочастотный динамик для акустической системы
Низкочастотный динамик для акустической системы, называемый также вуфером или басовиком, является самым крупным излучателем в любой системе. Для полноценной колонки диаметр НЧ-спикера обычно варьируется в пределах 300 мм. Исходя из вышеописанных явлений, становится очевидным, что такая большая площадь излучения при своей работе должна двигаться цельной конструкцией. Отсюда главное требование к конструкции вуфера – максимально возможная жесткость, которой приносится в жертву фактор минимального веса излучателя.
Таким образом, движущаяся часть басового динамика может весить до 200 г и даже больше. Зачастую они имеют сложную пространственную конструкцию из многослойного композита и заполнением ячеистой структурой.
Для ряда дорогих акустических систем вес вуфера стараются минимизировать, но пи этом обеспечить ему самую большую амплитуду колебаний. В таком случае реализуются внешний резиновый подвес и удлиненная голосовая катушка. В итоге смещение диффузора басовика от центральной точки становится максимальным.
ADAPTABLE AND ADJUSTABLE
Alexx V is an adaptable design. Carrying over elements from its larger siblings, such as the XLF reversible woofer port and independently adjustable modules, allows this system to be tailored to your listening room. These tools built into the DNA of Alexx V allow for greater ease of installation into a wider variety of listening spaces. The open architecture gantry first launched with WAMM Master Chronosonic, followed by Chronosonic XVX, has now found a home with Alexx V. Not only does this benefit the overall appearance of the loudspeaker, but critically, it also enhances the overall rigidity of the entire upper module section and minimizes pressure trapped behind the enclosures, resulting in greater fidelity. Easier access to the upper modules makes for quicker adjustments. Similar to Wilson’s innovative lighting solution (Sono 1TM from Coolfall) featured in Chronosonic XVX, Alexx V has an illumination cross-brace at the rear of the gantry which aides in speaker module setup and time-alignment fine tuning.
Alexx V faces the original Alexx
MATERIALS
Wilson Audio Alexx V features exotic materials that have been tested, developed, and refined exclusively for Wilson Audio over the course of roughly fifty years. The latest version of X-Material, which has been developed to be extremely monotonic and damped in its response, is found throughout the woofer, gantry, and upper modules. S-Material is tightly coupled to each midrange and provides a neutral surface from which music can launch. First used in the Chronosonic XVX, V-Material, is strategically nested into interface locations for vibration control. V-Material behaves like a vibration absorber and has been put in the structure between the woofer module and the gantry. V-Material can also be found in the new Wilson Audio Acoustic DiodeTM spike system. X, S, and V-Material are combined with carbon fibre, austenitic stainless steel, and aerospace grade aluminium in the new Wilson Audio Alexx V.

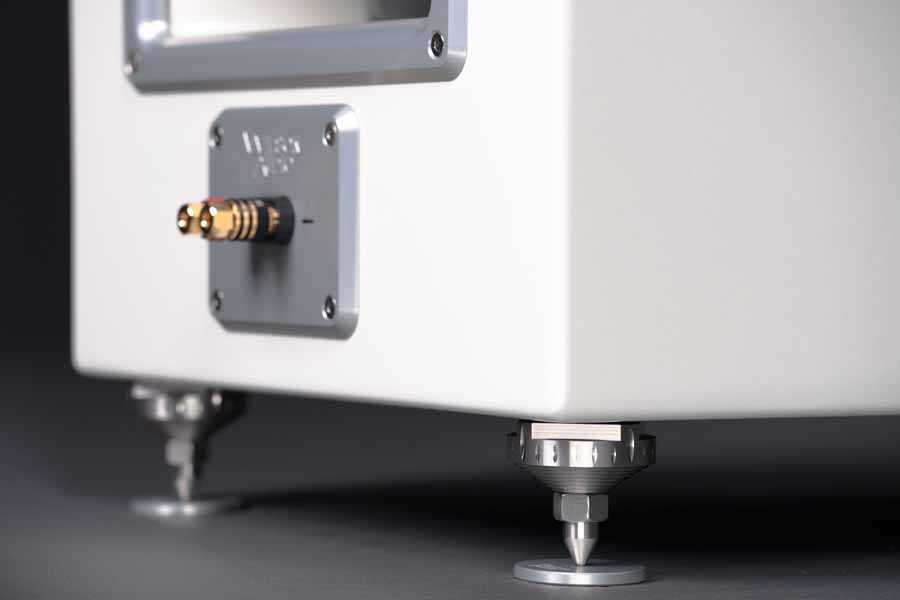

The new spiked feet of the Wilson Audio Alexx V loudspeakers
Другие особенности
На сегодняшний день самым распространенным вариантом твитера является электродинамическая система. Конструктивно она состоит из корпуса, магнита, катушки с обмоткой, диафрагмы с мембраной и запитывающих проводов с клеммами. При подаче сигнала, в катушке протекает ток, образуется электромагнитное поле. Оно взаимодействует с магнитом, возникают механические колебания, которые передаются на диафрагму. Последняя создаёт акустические волны, слышен звук. Чтобы повысить эффективность звуковоспроизведения, мембрана имеет специфическую купольную форму.Автомобильные твитеры, как правило, используют шелковые мембраны. Для получения дополнительной жесткости мембрану пропитывают специальным составом. Шелк характеризуется возможностью более эффективно справляться с высокими нагрузками, температурными перепадами и сыростью.В наиболее дорогих твитерах мембрана изготовляется из тонкого алюминия или титана. Встретить подобное можно только на очень престижных акустических системах. В обычной аудиосистеме автомобиля они попадаются довольно редко.Наиболее же дешевым вариантом является бумажная мембрана.
Помимо того, что звучание хуже, чем в двух предыдущих случаях, такое оборудование имеет крайне малый срок эксплуатации. И это неудивительно, поскольку бумага не может обеспечить качественную работу твитера в условиях низкой температуры, повышенного уровня влажности и высокой нагрузки. Когда машина повышает обороты двигателя, может ощущаться посторонний звук.
Не забудьте, что настроить пищалку можно и с помощью магнитолы. Даже в самых дешевых моделях имеется возможность настройки высоких частот. В частности, модели среднего ценового диапазона имеют встроенный эквалайзер, значительно упрощающий задачу.
The Science
Building upon the research and development of Pedestal, the Special Applications Engineering Team is excited to announce the Wilson Audio Acoustic Diode (AD Spike for short). At the heart of the Acoustic Diode is our proprietary “V-Material.” This superior constrained layer damping composite is unsurpassed in vibration absorption and resonance control.
Energy from the enclosure migrates into the V-Material where it is faced with the effective damping properties of this efficient material. The mass of the loudspeaker concentrated onto the very small ends of the spike tips results in significant levels of PSI that prevent detrimental vibrations from traveling upward into the footer. Those vibrations that do travel up the spike are absorbed by the mass of the Acoustic Diode and have to travel through the V-Material to have a chance to influence the enclosure. Keeping the spike and threaded post separate prevent a direct path for vibrations to travel, or interplay, and are therefore dissipated and absorbed in either the V-Material or the footer housing.
Динамики наушников
Очевидно, что при разработке излучателей для наушников во главе угла стоит принцип минимизации их размеров. Для внутриканальных их диаметр варьируется в пределах 6-12 мм, для накладных – 40-60 мм. Разумеется, в подавляющем большинстве они являются широкополосниками.
С одной стороны, при таком варианте успешно решается одновременного движения всей мембраны. С другой стороны, малые размеры излучателей усложняют их производство из материалов, что используются для изготовления драйверов колонок. Чаще всего, для этой цели используются гамма синтетических материалов, реже – целлюлоза. Небольшие габариты магнитной системы позволяют применять неодимовые магниты. Это значительно повышает максимальный показатель чувствительности (до 120 дБ) но при этом стоимость таких наушников ощутимо растет.
Кроме того, динамики наушников должны иметь намного большее сопротивление, нежели излучатели активной или пассивной акустики. Если последние имеют значения сопротивления в пределах 2-16 Ом, то спикеры наушников – от 16 и выше. У профессиональных наушников эти значения могут доходить до 800 Ом.
Теперь, имея определенное представление про типы динамиков различных устройств, Вам будет проще выбирать соответствующую акустическую продукцию из нашего каталога. Мы будем рады помочь Вам в удовлетворении любых аудиофильских желаний!
Также на сайте у нас есть обзор, с которым Вы можете ознакомиться:
Устройство динамика
Динамик для специальной акустической системы
Существует широкий спектр специализированной акустики – всепогодная для эксплуатации в условиях внешней среды, ландшафтная, акустика для помещений с повышенной влажностью или высокой степенью запыленности и так далее. Влага, пыль, интенсивная инсоляция и другие факторы воздействия требуют особых решений. Как правило, к этой категории колонок предъявляются совершенно иные требования. Многие требования, предъявляемые к АС домашних кинотеатров и стереосистем, для специализированной акустики являются неприоритетными.
Исходя из этого, упор в создании динамиков для таких колонок делается прежде всего на их долговечность и надежность. А они достигаются прежде всего внушительными конструктивными изменениями и подбором соответствующих материалов для их изготовления
Также особое внимание разработчиков уделяется поиском и защите наиболее уязвимых элементов.
