Martinlogan dynamo 600x and dynamo 1600x subwoofer measurements and analysis

Dynamo overview

• Dynamo 1600X features an 1,800 Watt (peak) amplifier, 15-inch audiophile grade woofer, extensive input options, optional wireless connectivity, control via a Bluetooth app, Anthem Room Correction (ARC), and user-configurable front- or down-firing design. Dramatic bass detail and attack, superb extension, and room-shaking output ensure a compelling music and home theater experience.
• Dynamo 1100X features a 1,300 Watt (peak) amplifier, 12-inch audiophile grade woofer, extensive input options, optional wireless connectivity, control via a Bluetooth app, Anthem Room Correction (ARC), and user-configurable front- or down-firing design. Dramatic bass detail and attack, superb extension, and room-shaking output ensure a compelling music and home theater experience.
• Dynamo 800X features a 600 Watt (peak) amplifier, 10-inch audiophile grade woofer, extensive input options, optional wireless connectivity, control via a Bluetooth app, Anthem Room Correction (ARC), and user-configurable front- or down-firing design. Dramatic bass detail and attack, superb extension, and room-shaking output ensure a compelling music and home theater experience.
• Dynamo 600X features a 240 Watt (peak) amplifier, 10-inch audiophile grade woofer, extensive input options, optional wireless connectivity, control via a Bluetooth app, and Anthem Room Correction (ARC). Dramatic bass detail and attack, superb extension, and room-shaking output ensure a compelling music and home theater experience.
• Dynamo 400 features a 150 Watt (peak) amplifier, 8-inch audiophile grade woofer, and RCA and speaker level input options. Dramatic bass detail and attack, superb extension, and room-shaking output ensure a compelling music and home theater experience.

Настройка

Приложения владельцу такого сабвуфера понадобится два — по крайней мере, на момент настройки. Управление происходит через Subwoofer Control, а вот настройка системы коррекции ARC — через приложение ARC Mobile. Начну со второго — оно реально потрясло меня своей простотой, скоростью и эффективностью.

После запуска приложение находит все совместимые устройства — будь они в локальной сети или же доступны по Bluetooth. В Галерее «Назаров» (где и происходил очередной тест) кроме сабвуфера 1600X были тут же найдены еще два компонента от Anthem, установленные в кинотеатральных системах. Т.е. приложение универсально и работает не только с сабвуферами.

Приложение хоть и на английском — но все интуитивно понятно. Главным является экран Home (на фото — справа)

Однако сейчас нас интересуют только сабвуферы, и вариантов настройки два — использовать встроенный микрофон самого мобильного устройства или же обратиться к дилеру за покупкой (арендой) высококачественного внешнего микрофона PBK (Perfect Bass Kit), который нужно будет подключить к компьютеру с установленной программой Anthem Genesis.

Я пошел по первому пути (как, думаю, и подавляющее большинство владельцев моделей Dynamo). Приложение делает пять измерений в различных точках вокруг места для прослушивания, генерируя необходимые сигналы через сабвуфер и выдавая подсказки, что нужно делать. Вся настройка заняла не больше пяти минут, о результатах — чуть ниже. Пока что резюме — все просто, быстро и понятно даже для обычного неподготовленного пользователя.

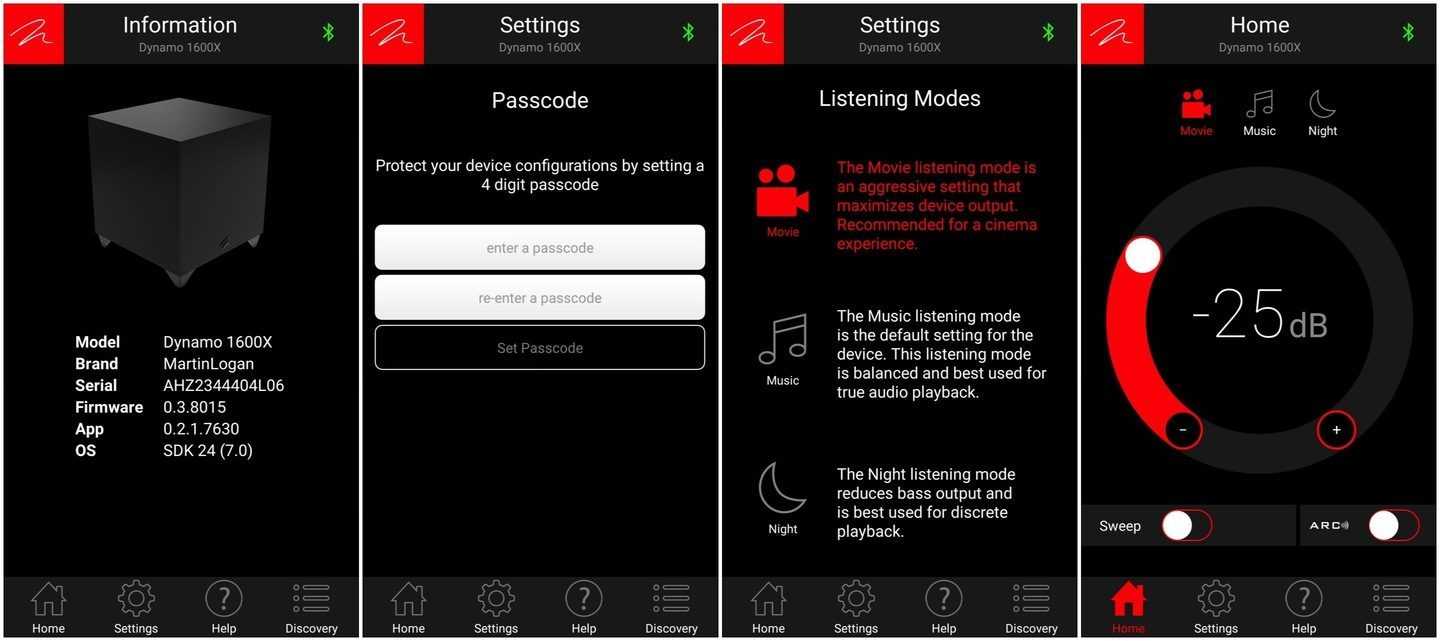

Экраны приложения ARC Mobile для настройки системы ARC

Сабвуфер подключался к AV-ресиверу Denon AVR-X4400H по LFE, стереопарой к нему стали среднеразмерные напольники Tannoy Revolution XT 8F. Тестовым материалом стал фильм «По зову совести» с очень плотной и масштабной звуковой дорожкой, через которую прошло уже немалое количество сабвуферов. Первые впечатления было интересно провести без использования ARC и собственной системы автонастройки Denon — я самостоятельно выставлял все настройки обработки в ресивере.

Подрыв

Кнопка «Play» — и американские пехотинцы побежали по склону сражаться с японцами. Если помните, первая атака богата перестрелками, взрывами гранат и взрывпакетов. Ощущения очень реалистичные: плотно, четко, мощно — такое ощущение, что сабвуфер крупнее в размерах и мощнее, чем на самом деле. Комната заполнена экшеном целиком, и видно, что это далеко не предел. Сама звуковая картина динамичная, панч отличный, пробирает до глубин.

Подрыв японского дота звучит так, что хочется прослезиться, а потом пересмотреть еще раз, и если придут соседи — посмотреть третий раз уже с ними, и пусть они тоже прослезятся. Я реально очарован тем, как Dynamo 1600X вписывается в звуковую картину и делает ее действительно масштабной и реалистичной. Вот за такими эффектами идут в большие кинотеатры, получить такую бурю эмоций — отличная характеристика для домашнего сабвуфера!

Вытираю слезы и включаю оптимизированную настройку с ARC. Бас становится еще четче, проявляется (хотя очень сложно проводить такую ассоциацию со звуками выстрелов и взрывов) текстура и, как ни странно, еще больше «мяса». Возможностей сабвуфера хватает с лихвой: можно не только повысить/понизить уровень низких частот, но фактически и регулировать масштаб звуковой картины. Управление с приложения очень удобное — оно лаконичное, но все на своих местах, все логично и просто. Даже у очень понравившегося мне приложения SVS экраны более заморочены. Здесь же — золотая середина.

Хочу отметить, что все эти впечатления получены при классическом проводном подключении. Беспроводное подключение я также проверил на работоспособность, оно без проблем функционировало в рамках тестового помещения, но вот звучание мне показалось менее четким и каким-то «заблюренным» — хоть и самую малость.

При этом в сети я неоднократно натыкался на отзывы, что «никакой разницы в качестве звучания по проводу и без провода нет». Возможно, были какие-то внешние факторы — не знаю. Но если особой необходимости в покупке беспроводного передатчика нет — лучше потратиться на хороший сабвуферный кабель, вы точно ничего не потеряете.

МОЩНЫЙ, ВЫСОКИЙ ЭКСКУРСИОННЫЙ, НИЗКОТУРБУЛЕНТНЫЙ, ИНВЕРТИРОВАННЫЕ ОБЪЕМНЫЕ ВУФЕРЫ

Последнее поколение сабвуферов MartinLogan Dynamo отличается продвинутыми сабвуферами с перевернутым окружением и мощными магнитами, двигателями и подвесками. В режиме переднего огня уникальная конструкция с перевернутым пространством максимизирует зазор за крышкой гриля. При расположении в конфигурации с пониженным зажиганием перевернутая окружающая среда значительно уменьшает турбулентность, связанную с воздушным потоком, для четкого и детализированного восприятия низких частот.

Сабвуферы Dynamo сочетают в себе мощную магнитную конструкцию (значительно более прочную, чем у предыдущих поколений) с маломассивными диафрагмами, чтобы обеспечить массивные отклонения и в то же время идеально сохранить мельчайшие басовые детали. Исключительные демпфирующие свойства диффузора обеспечивают плавный нерезонансный отклик, необходимый для по-настоящему плавного слияния с высокопроизводительными динамиками.

Изготовленные на канадской фабрике MartinLogan, высокотехнологичные низкочастотные динамики, имеющиеся в Dynamo 1600X и 1100X, представляют собой вершину инженерного искусства низкочастотных динамиков. Для достижения чрезвычайно линейного отклика и минимизации искажений перевернутое окружение накладывается на каждый диффузор сабвуфера, создавая постоянную связь, обеспечивая при этом чрезвычайно равномерное распределение веса вокруг всех 360 градусов конуса. Кроме того, более прочное и надежное соединение, созданное с помощью технологии формования, не только максимизирует возможности обработки мощности, но также уменьшает акустически разрушительные отраженные обратные отражения, которые проходят от звуковой катушки через конус и к краю объемного звучания. Чтобы еще больше увеличить линейность, надежная звуковая катушка наматывается вручную с допуском в четверть оборота для обеспечения постоянного импеданса.

Каждый элемент сабвуферов Dynamo был тщательно разработан для обеспечения потрясающих низкочастотных характеристик, компактности и оснащен новейшими технологиями — и все это без намека на искажения.

Packing and Appearance

The Dynamo
subs arrived in robust cardboard boxes that were sealed using heavy-duty
staples. Both subs were packed with two large foam sandwich pieces that gave
them a good amount of clearance from the box walls. The subs were wrapped in a
cotton sleeve to protect them from moisture and scuffing during transit.
Underneath the packing were two minimalist-styled subwoofers that had a smooth
satin black finish. If the look of a subwoofer could ever be described as
sophisticated, this would be it. Some subwoofers try to hide the fact that they
are just a driver and amp in a box by angling or curving the cabinet and
rounding the edges, but the Dynamo subwoofers embrace their boxiness with a
modernist flair.

Dynamo 600X (left) and 1600X (right)

The 600X is
a smooth, smallish cube with an approximately 14” edge length on all sides. The
1600X, in its down-firing configuration, is similar but with an approximately
18” edge length. The key to their style is the simple, unbroken symmetry of
their cube shape. Despite their boxiness, they are very clean and understated,
and these qualities would allow them to fit in nearly any decor. They are nice
enough that they will not be aesthetically displeasing if they are placed in
the open, but they are so austere that they would easily vanish from notice if
tucked away in a corner. Their satin black finishes make them disappear in
low-light conditions. There is a very small and simple MartinLogan badge on the
exterior that announces that they are not just a box; they are objects that
have purpose. One thing to note is that the 1600X's finish is finer than the
600X's finish, which is a bit more textured.

Dynamo 1600X (left) and 600X (right)

The 1600X's
enclosure can be converted from down-firing to front-firing by relocating the
feet (as seen in our YouTube video). In a clever bit of engineering, the down-firing feet slots are also the
grille guides in its front-firing orientation. The 1600X definitely has a lot
more personality with an exposed cone in its front-firing orientation. The cone
is quite pretty by subwoofer standards, and I would never hide it were I the
owner. It is sleek and stylish with the MartinLogan logo etched in its inverted
dustcap. The Dynamo subwoofers use inverted surrounds, and I am conflicted as
to whether they look better than typical bulbous surrounds; they don't look as
muscular but they do look a bit more elegant. With the grille on, the 1600X
looks rather plain. I would only use the grille when it's needed to protect the
cone.

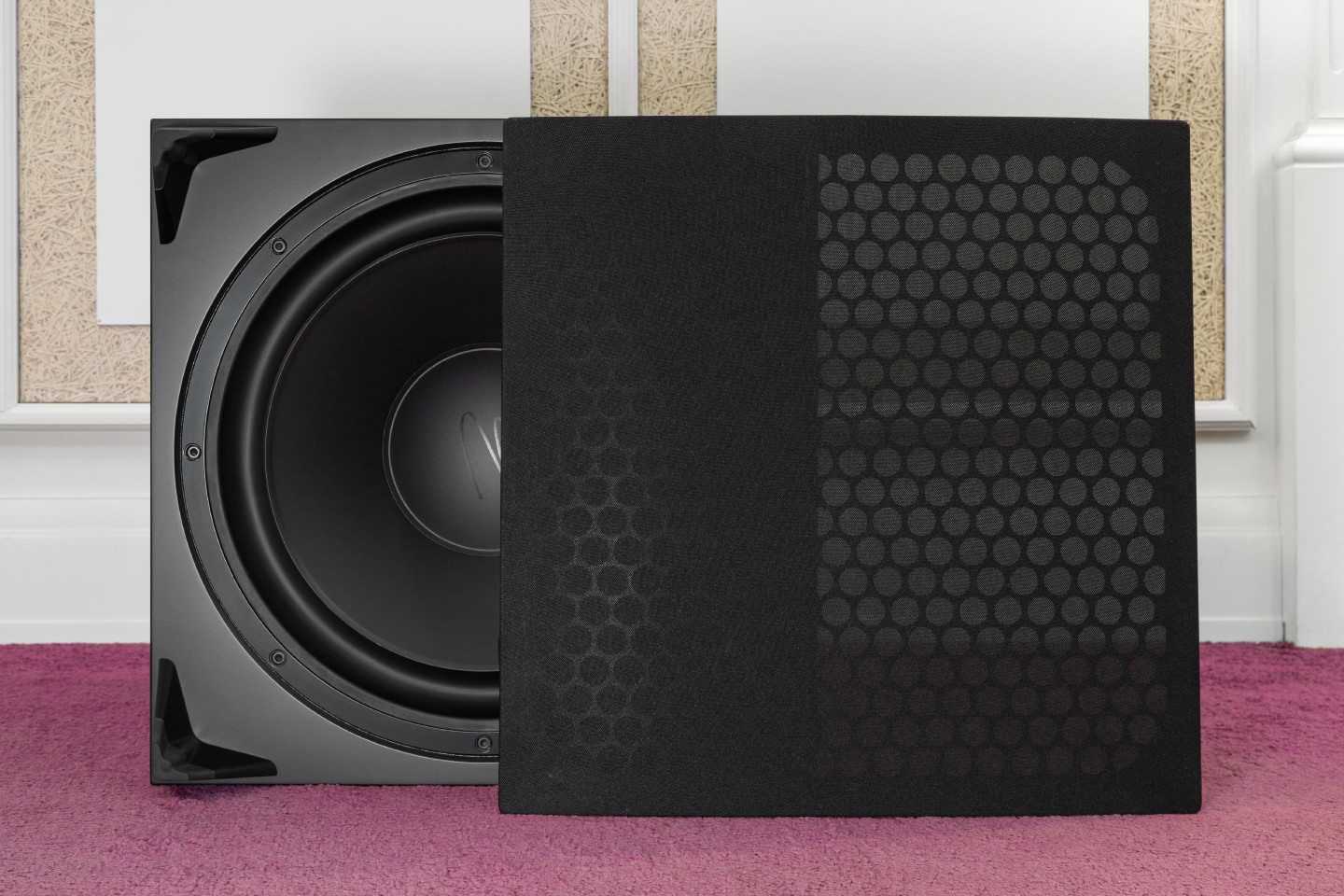

Dynamo 1600X in front-firing orientation with
grille(left) and without grille (right)

Трансформация

Итак, наш флагман имеет на борту усилитель класса D, выдающий в пике 1,8 кВт. Постоянная мощность на сайте не указана, но поиск в интернете привел к цифре в 900 Вт, что очень похоже на правду. 15-дюймовый динамик установлен в закрытый корпус черного (и только черного!) цвета и в стандартной конфигурации смотрит в пол. Но «легким движением руки» (нет, все-таки придется покрутить винты) down-firing превращается в front-firing — т.е. динамик переезжает на переднюю панель.

Места крепления ножек в конфигурации front-firing

Нужно переставить ножки, для чего в комплекте идет специальный ключ и гриль, чтобы закрыть переднюю панель. Необычно, правда? Такая трансформация может иметь смысл при различных не очень благоприятных для баса сочетаниях напольного покрытия. Хотя надо признать, что у предыдущего поколения Dynamo такая возможность тоже была. Зато у нее не было нового инвертированного подвеса, который «обеспечивает более линейное перемещение диффузора».

По умолчанию, беспроводной передатчик/приемник в комплекте не идут — нужно покупать специальный беспроводной комплект SWT-X из передатчика низкоуровневого сигнала и приемника с USB-интерфейсом, который вставляется в специальное гнездо на сабвуфере (достаточно глубоко и ничем не мешает). С завода комплект поставляется уже сопряженным, у меня он заработал через пару минут после подачи питания.

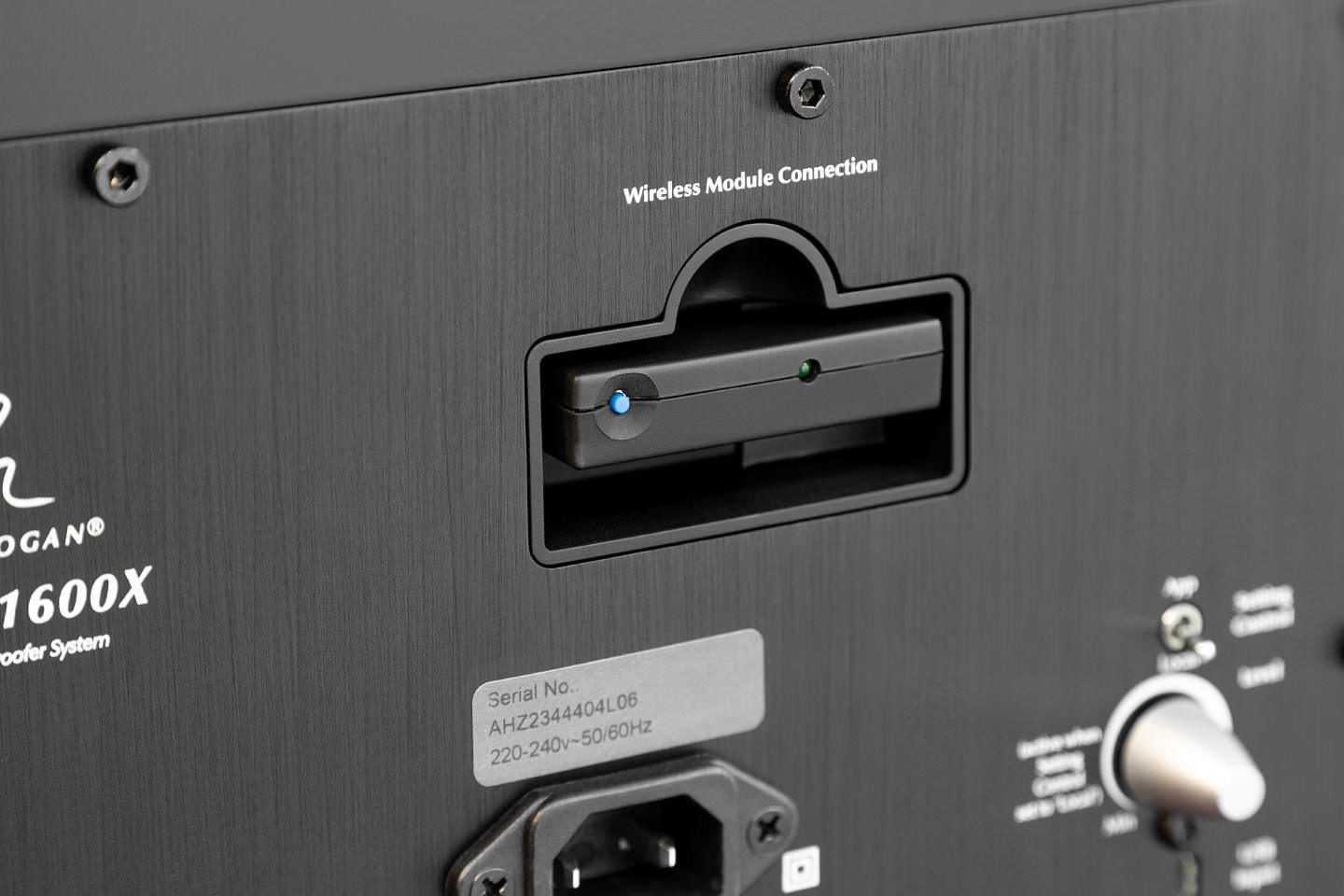

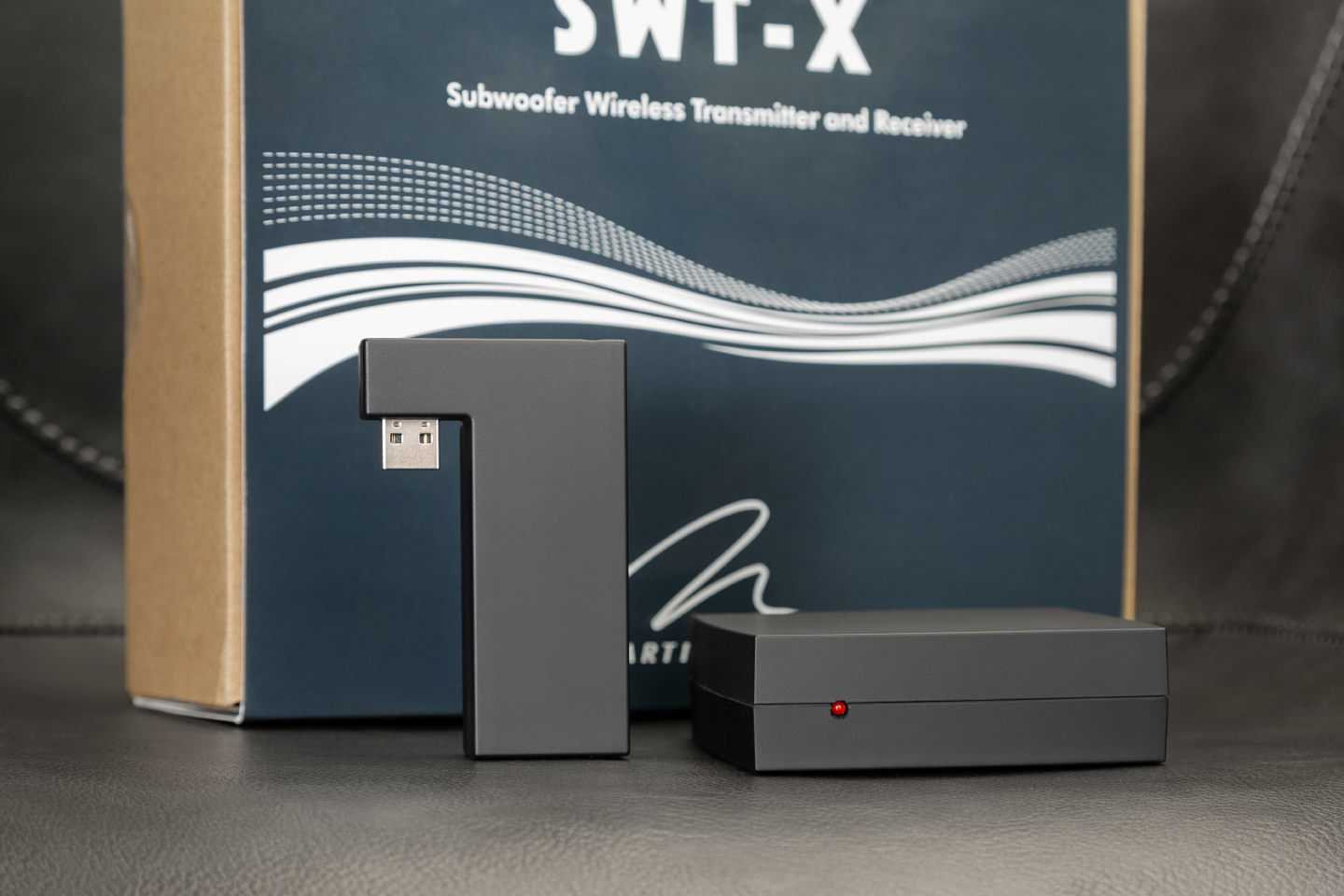

Вот и весь беспроводной комплект: приемник+передатчикПриемник устанавливается заподлицо — нет шансов его случайно сломать

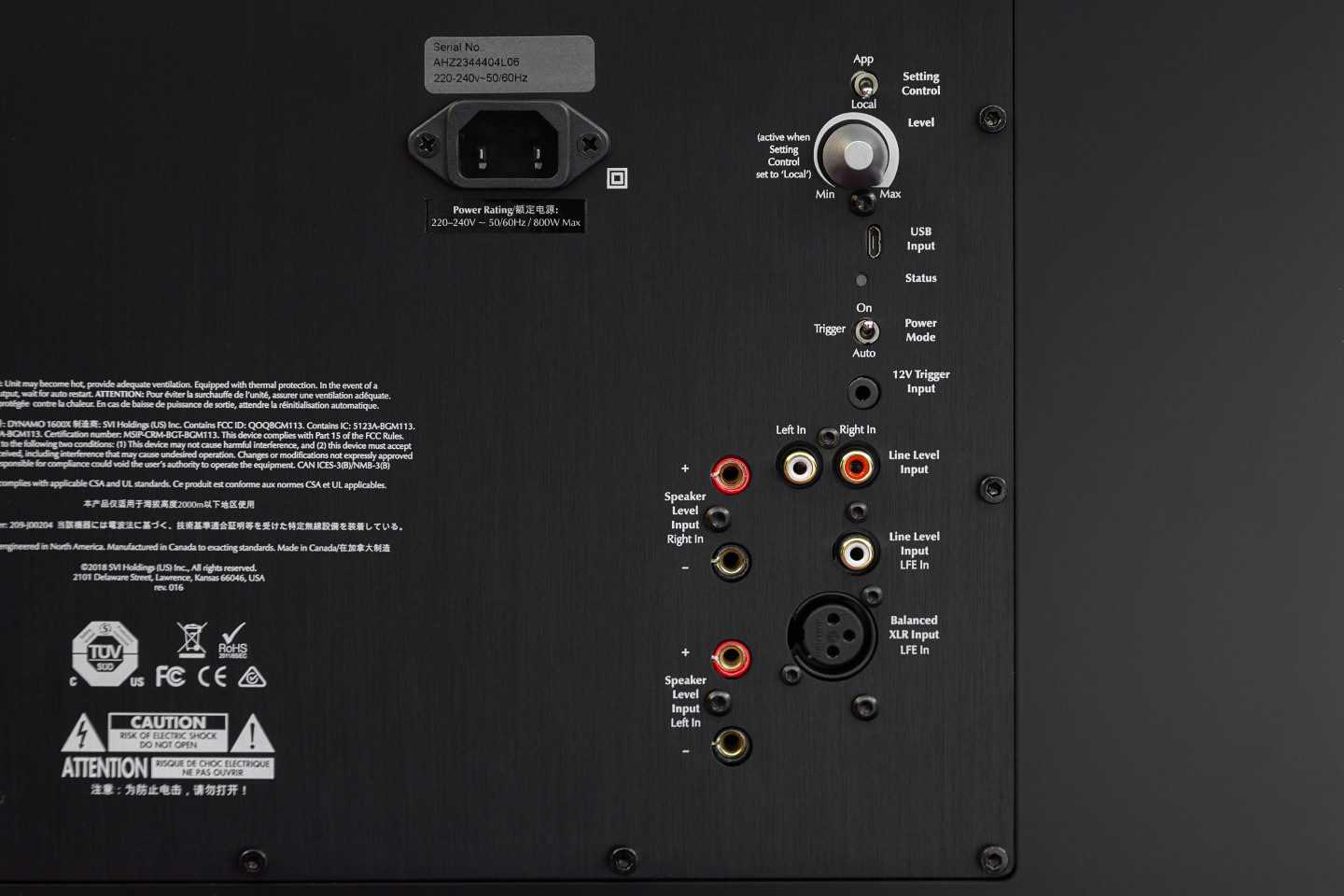

Сабвуфер имеет стандартный набор интерфейсов для низкоуровневого подключения, среди которых стереовход RCA и вход LFE. Высокий кинотеатральный уровень подчеркивает наличие балансного LFE-входа на XLR. Высокоуровневый вход сигнала здесь есть, но он реализован на «бананах» и использовать его одновременно с низкоуровневым нельзя. Хотите использовать отдельно для кино и отдельно для стерео — подключайте по LFE и по стереовходу одновременно.

Все вышеупомянутое богатство находится на задней панели, там же находится симпатичный регулятор громкости, триггер 12 В, USB-вход для работы с ARC на компьютере и переключатель App/Local, который позволяет выбирать, чьи регуляторы важнее — передней панели или приложения.

UPDATE: Приношу свои извинения читателям — во время теста я неправильно интерпретировал абзац инструкции сабвуфера относительно одновременной работы высокоуровневого входа и входа LFE. На самом деле эти входы могут работать одновременно, а одновременно нельзя использовать высокоуровневый и низкоуровневый стереовход. В тесте младшей модели Dynamo 1100X я подробно остановился на этом типе подключения и описал свои ощущения от его применения.

Характеристики

Технические характеристики могут быть изменены без предварительного уведомления

Martin Logan Sub Control App

MartinLogan's Subwoofer Control app uses a Bluetooth connection to simplify setup and configuration of Dynamo 600X, 800X, 1100X, and 1600X. App based controls include volume level, low-pass filter (frequency and order), phase, 20–30Hz level, three preset listening modes, and control of Anthem Room Correction. A unique tone sweep feature assists users in locating areas in listening rooms where troublesome rattles or resonances may occur. A single press of a button allows listeners to initiate a tone sweep from 20–120Hz. If a rattle or resonance occurs in the room any frequency can be held, allowing the listener to investigate and identify the source of the unwanted noise.
