Технический комментарий

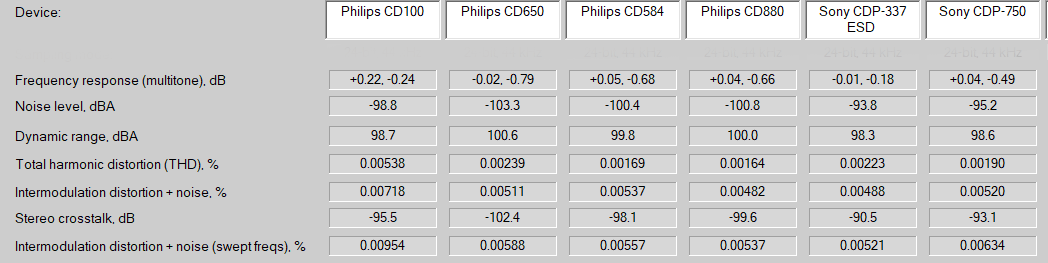

Технические измерения по схеме RMAA всех пяти CD-проигрывателей на TDA1541 сведены в таблицу. Сюда для наглядности дополнительно внесен первенец Philips CD100 из предыдущего материала о TDA1540. Если верить только абсолютным цифрам, может сложиться превратное впечатление. Возьмем, например, строку гармонических искажений THD.
Из таблицы вроде бы следует, что по этому параметру CD100 выступил хуже всех. Уровень его искажений не очень велик, но все же он более чем в два раза выше, чем у бюджетного аппарата CD584, разделившего первенство с топовым Philips CD880. Ну что, победа современной техники? Скорее всего, вот так и работали рекламные буклеты для техно-озабоченных.

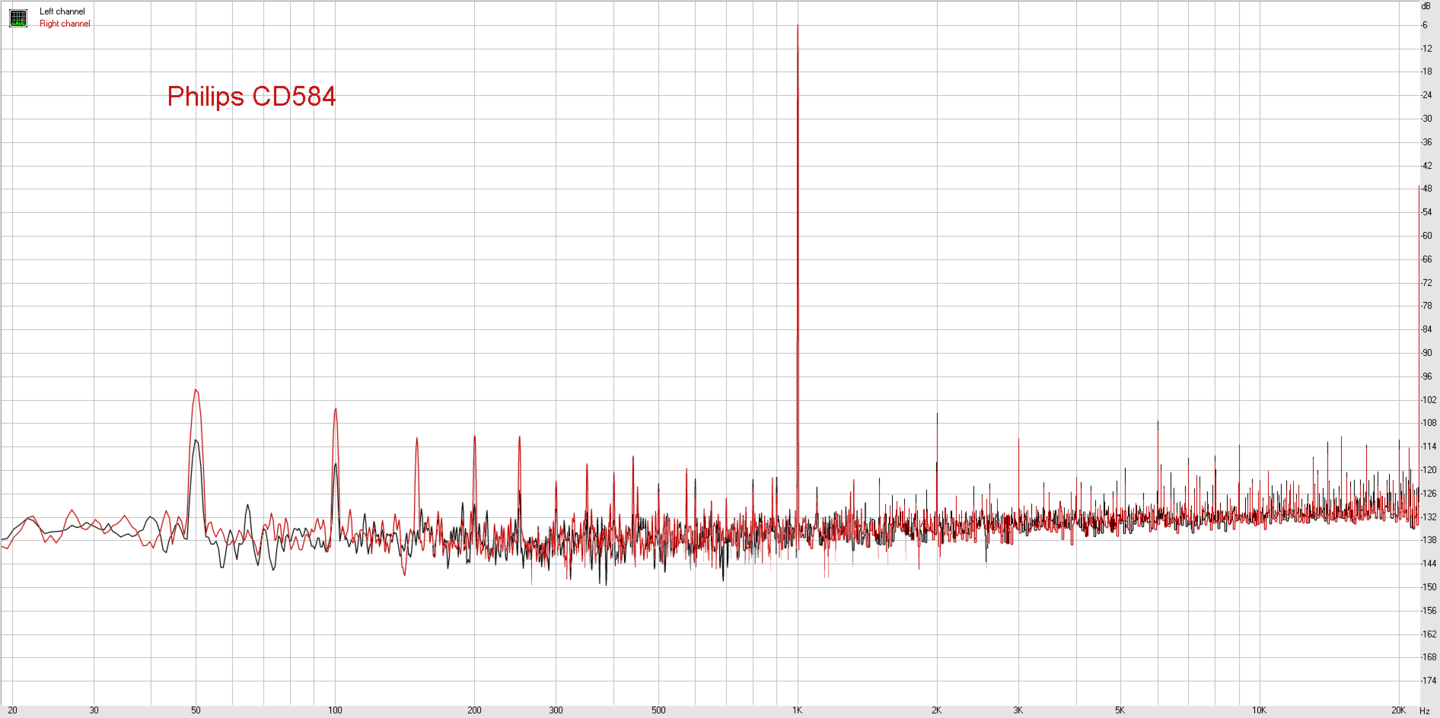

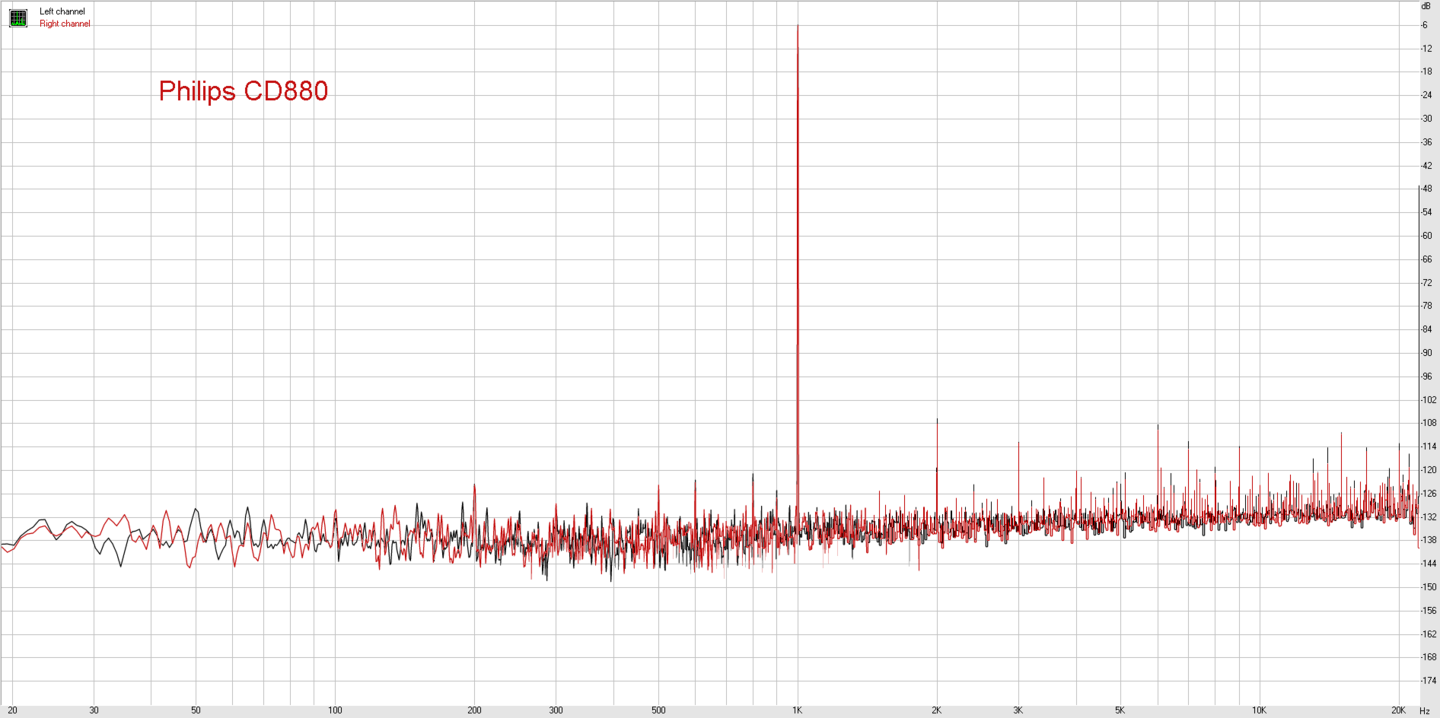

Но если мы до всякой аудиофильской риторики просто посмотрим на картину и характер гармоник вокруг тестового тона 1 кГц, то мы увидим, что в тракте CD584 присутствует наводка частоты питания 50 Гц, которая не учитывается при подсчете гармоник от сигнала 1 кГц. Идем дальше.
Наводок 50 Гц практически нет у плееров Sony, включая CDP-750. Напомним, самого невыразительного по звуку аппарата в этой подборке. И цифра процентов искажений этой модели оказалась даже ниже, чем у старшей модели CDP-337 ESD с двумя ЦАПами!
О чем это говорит? О том, что аппараты с более высокими цифрами THD искажениями «интереснее звучат»? Да нет же! Еще раз смотрим на графики.

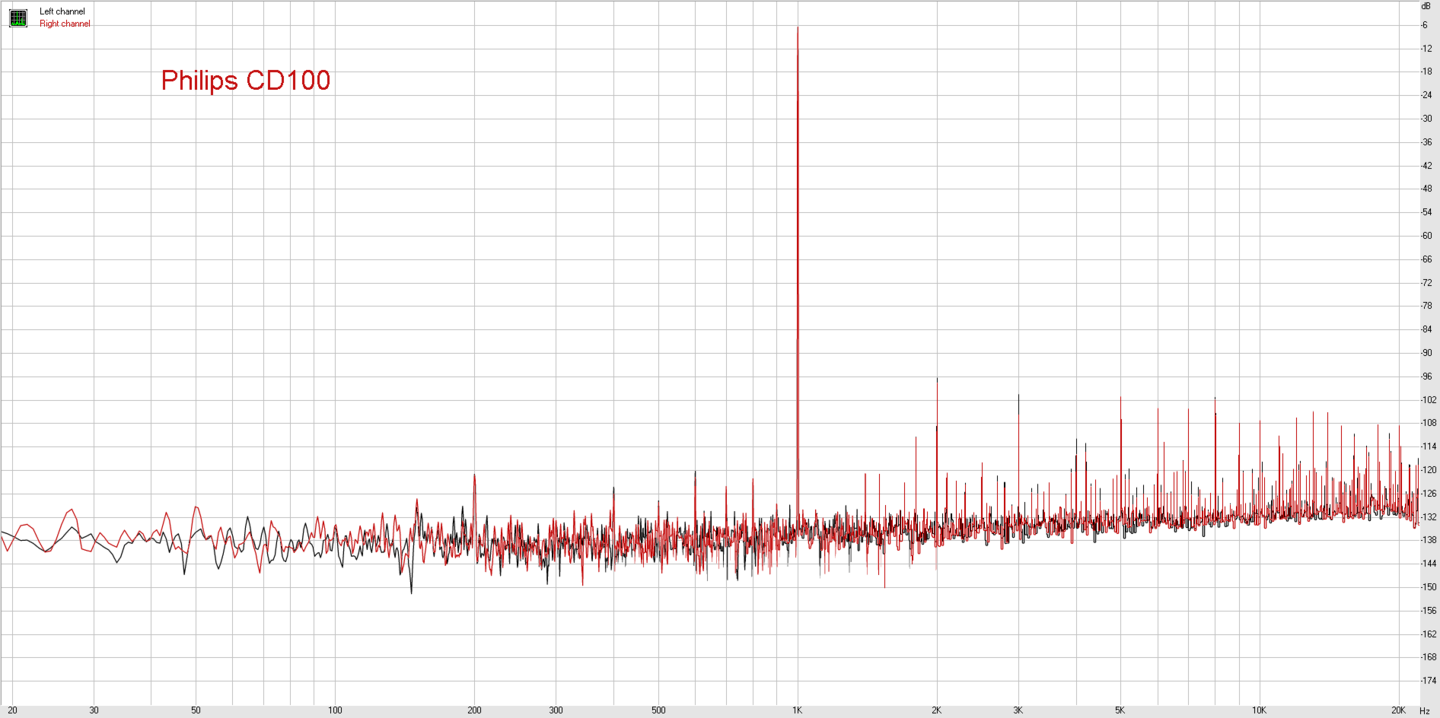

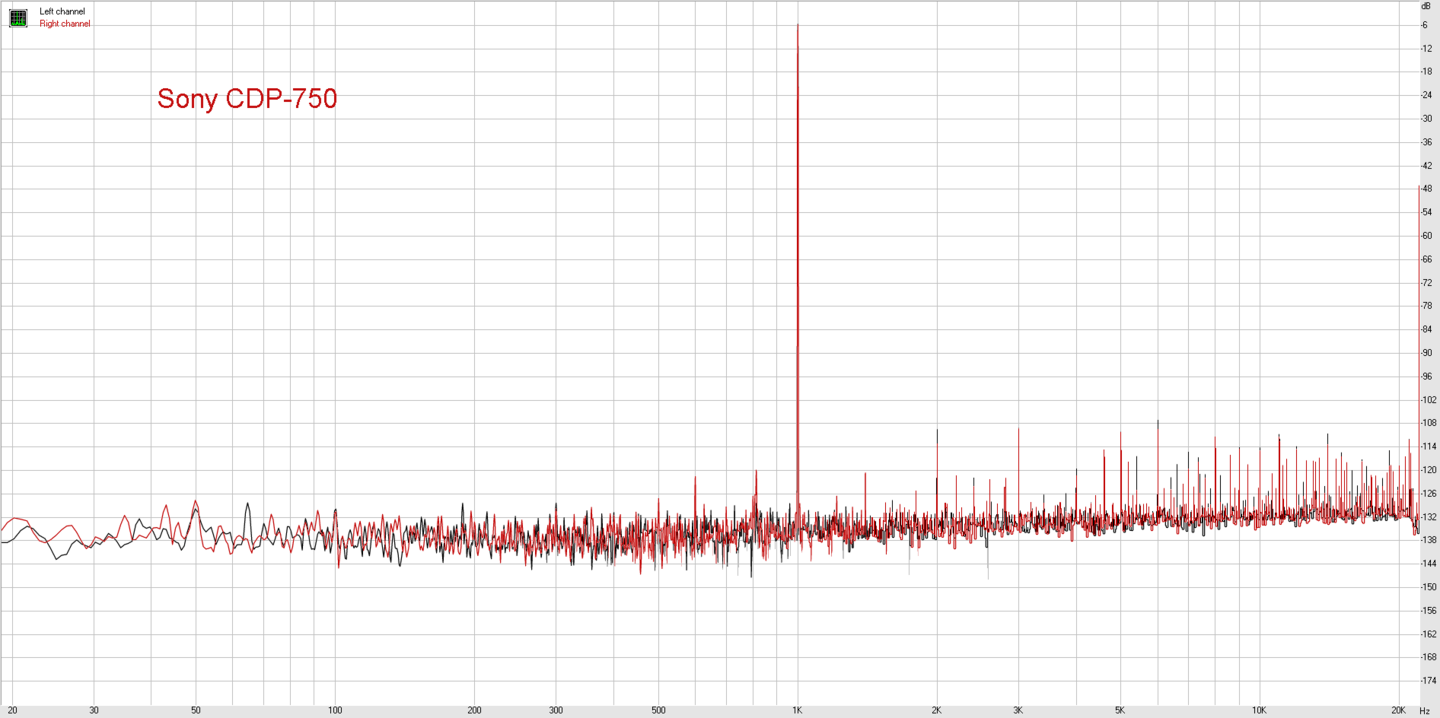

У Philips CD100 доминирует четная 2-я гармоника. У Sony CDP-337 ESD — тоже. Правда, потом выделяется 10-я. А у CDP-750 3-я и 6-я почти равны.
А кроме того, у CDP-337 ESD гармоники высоких порядков чистенькие, без мусора между пиками. Все благодаря мощной 8-кратной передискретизации цифрового фильтра, в отличие от 4-кратной, как у всех остальных участников теста. В Sony любили высокие обороты.
Итак, четные гармоники низших порядков предпочтительнее и чтобы не было помех квантования? Ох, это было бы слишком просто, потому что такую же картину можно наблюдать даже у Topping E30, который играет музыку в диапазоне от «пресно» до «паршиво». Аппараты даже на одном чипе и выходных ОУ могут исполнять музыку совсем по-разному.
Как мы видим, данные THD весьма отдаленно коррелируют со слушательским опытом. Отчасти с этим и связано падение интереса к измерениям во многих аудиожурналах. Ты его (т.е. оборудование) сначала купи, человека возле него посади, потом учись измерять, потом учись интерпретировать.
А затем выясняется, что два аппарата разной весовой лиги при схожих измерениях могут кардинально отличаться по звучанию. Проблема тупиковости лексикона hi-fi-рекламы 80-х никуда не делась. И заявлять из раза в раз в новостях о поддержке каких-то бесполезных 768 кГц на ЦАПе так же стыдно, как и начертать ту самую линеечку 20 Гц — 20 кГц на спинке Philips CD101.
Неужели все совсем просто? Формальные показатели цифровой техники настолько высоки, что какие-то там измерения вообще не нужны, все равно от них никакого проку. Опять же — нет!
Как минимум, измерения нужны для оценки фактической исправности устройства и отсутствия в топологии явных косяков. За этим тоже надо следить — как производителю, так и приемке со стороны фронтира потребителей в лице обзорщиков. Ну и, параллельно с измерениями, подключать и свой субъективный опыт оценки. Ведь пока еще не разработана математическая модель слуха. Да и будет ли?
