Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1 А+
№ 2 GND
№ 3 BAT+
№ 4 Подсветка
№ 5 Антенна
№ 6 Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1 ANT
№ 3 LR. Линейный выход
№ 4 GND. Линейных выход
№ 5 RR. Линейный выход
№ 6 CD – LCH
№ 7 CD – GND
№ 8 CD – RCH
№ 9 CD – Reset
№ 10 CD – CD clock out
№ 11 CD – DSPL select
№ 12 CD – data out
№ 13 CD – clock in
№ 14 CD – data in
№ 16 A+
№ 17 GND
№ 18 ANT GND
№ 22-27 Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28 Mute
№ 29-30 Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31 ANT CONT
№ 32 CD ACC Постоянный
№ 33 AMP Постоянный
№ 34 B UP

nissan

Универсальный разъем:

№ 1-6 Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7 А+
№ 8 Подсветка
№ 9 BAT+
№ 10 Динами LF-
№ 11 динамик RF-
№ 12 Антенна
№ 13 GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1 Динамик RR+
№ 2 Динамик LR+
№ 3 Подсветка
№ 4 BAT+
№ 5 A+
№ 6 Антенна
№ 7-10 Динамики LF+, RF+, RR-, LR-
№ 13 GND
№ 14-15 Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1 А+
№ 2 BAT+
№ 3 GND
№ 4
№ 5-12 Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5 Динамики LR-, LR+, RR-, RR+
№ 7
№ 8 Антенна
№ 9 GND
№ 10-13 Динамики LF-, LF+, RF-, RF+
№ 5-12 А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2 Динамики RR+, LR+
№ 3 Управление антенной
№ 4 Управление подсветкой
№ 5-8 Динамики LF+, RF+, RR-, LR-
№ 10 А+
№ 11 BAT+
№ 12 Управление подсветкой
№ 13-14 Динамики LF-, RF-
GND

Критерии выбора магнитолы в машину: на что обратить внимание

На этапе подготовки уточняют важные параметры:

  • совместимость по размерам корпуса и свободному месту для монтажа;
  • мощность, количество каналов, другие технические характеристики;
  • функциональная оснащенность магнитолы.

Список критериев дополняют требованиями с учетом личных предпочтений будущих пользователей.

Кроме общих параметров, при проверке уточняют следующие позиции:

  • поддерживаемые форматы данных;
  • тип дисплея;
  • подключение управления ИК-пультом, джойстиком на руле;
  • возможность снятия панели;
  • частотные диапазоны радио;
  • наличие эквалайзера.

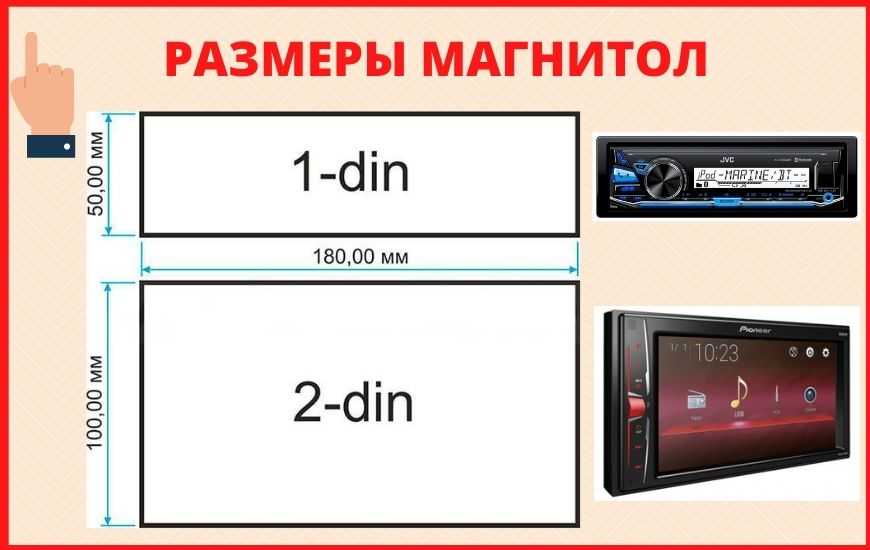

Размер магнитолы

Магнитолы и мультимедиа-комплексы выпускают с размерами корпуса по стандарту DIN (ширина х высота в мм):

  • 1 — 178 х 50;
  • 2 — 178 х 100.

Глубина составляет от 120 до 190 мм. Штатное место в панели для установки оценивают с учетом пространства, которое занимают разъемы и кабели.

Выходная мощность магнитолы

В рекламных материалах указывают пиковое значение данного параметра, которое поддерживается на долю секунды. Внимательное изучение сопроводительных материалов поможет узнать максимальную мощность усилителя, измеренную по шкале RMS. Среднеквадратичный показатель меньше амплитудного в 1,41 раза.

Производители динамиков также указывают на упаковочных коробках привлекательные для покупателей цифры. Однако надпись «150 Вт» в данном случае соответствует максимально допустимой мощности. При длительной эксплуатации в таком режиме сгорит катушка индукции.

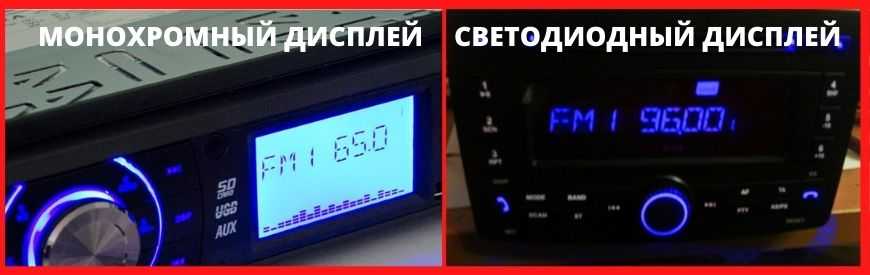

Виды экранов магнитол

В недорогих моделях устанавливают монохромный (ЖКИ) или цветной светодиодный дисплей. Для обращения с техникой удобнее сенсорный экран. С его помощью упрощается поиск пункта в меню, управление отдельными функциями.

Lossless (поддержка форматов)

Этим термином обозначают кодеки, которые сжимают информацию при записи без ухудшения точности звукового сигнала. Соответствующие технологии обеспечивают экономное использование объема памяти электронного устройства при сохранении высокого качества аудиоматериалов.

Особенности форматов Losless:

  • M4A — создан для техники Apple;
  • FLAC — предлагается в режиме свободного распространения;
  • APE — поддерживает кодеки, совместимые с ОС Windows.

Если возможность установки стороннего программного плеера не предусмотрена, следует проверить возможность воспроизведения магнитолой соответствующих файлов.

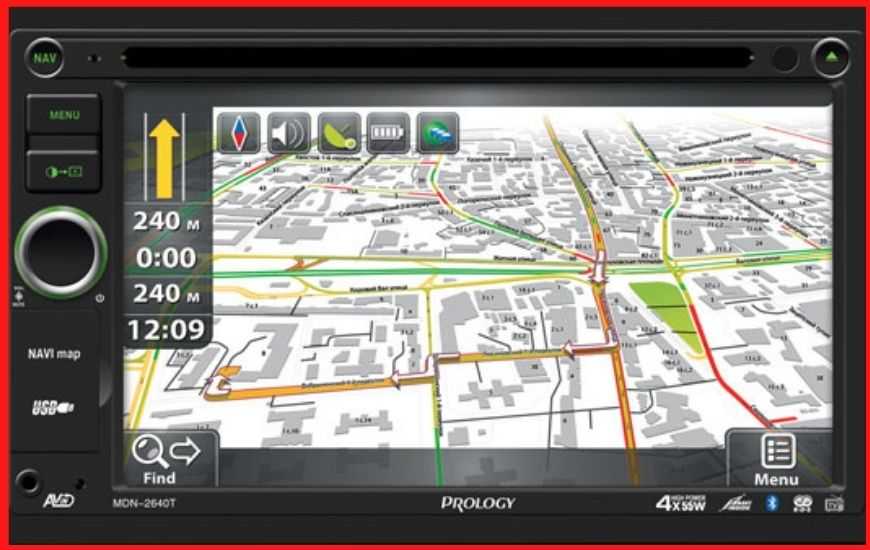

Навигация магнитол

Магнитола с процессорным управлением на платформе ОС Android отличается расширенным пакетом дополнительных функций. Оснащение крупным дисплеем подразумевает возможность просмотра видео.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1
№ 2
№ 3
№ 4 Постоянное питание
№ 5 Питание антенны
№ 6 Подсветка
№ 7 Зажигание
№ 8 Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

  • Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
  • Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote Возможно подключение несколько динамиков
Illumination Позволяет менять интенсивность свечения устройства
Mute Регулировка звука
А4 Включение/выключение

Распиновка ISO-разъема магнитолы

А 4 Цв. желтый Аккумулятор + Питание
А 5 Цв. синий Антенна.
А 6 Цв. оранжевый Подсветка
А 7 Цв. красный Зажигание, 12В. При отключении сброс параметров к заводским.
А 8 Цв. черный

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый Левая передняя
Цв. серый Правая передняя
Цв. зеленый Левая задняя
Цв. фиолетовый Правая задняя

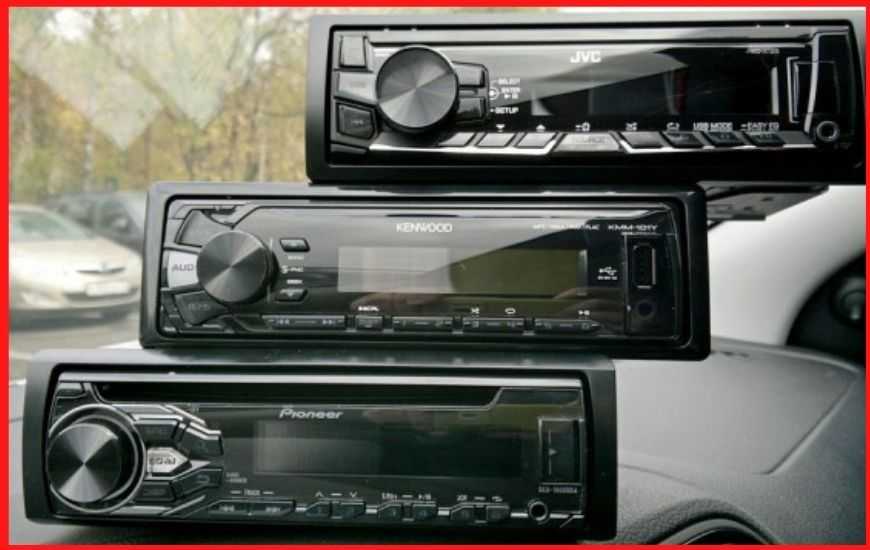

лучших 1 DIN автомагнитол Kenwood

Такой тип устройств японской компании отличается скромными, штатными, размерами, более доступной стоимостью.

Однако качество звучания, надёжность в работе, функционал лучших автомагнитол 1 DIN Кенвуд находится на самом высоком уровне.

KENWOOD KMM-304Y

Внешний вид. Эта модель соответствует стандартам музыкальных устройств 1 DIN, её габариты: 182x53x100 мм.

Автомагнитола выполнена в строгом классическом стиле.

На монохромном дисплее можно прочесть сообщения о треке, текущем времени и другую полезную информацию.

Владелец KENWOOD KMM-304Y может выбрать нужный вариант подсветки из многоцветной гаммы для создания в салоне авто комфортной обстановки.

Звук. За качество звучания отвечает с пиковой мощностью 4 по 50 Вт, его номинальная мощность: 4х30 Вт.

Тринадцатиполосный эквалайзер, фильтры, регулировка задержек помогут установить нужный для владельца авто уровень воспроизведения.

Функциональность. Магнитола поддерживает наиболее востребованные форматы: MP3, AAC, WMA, FLAC.

Подключение внешних носителей информации производится через порты USB и Aux на передней панели.

Взаимодействие с iPhone позволит выбрать любимые аудиофайлы с мобильного телефона.

Наличие цифрового тюнера разрешает прослушивать радиостанции на различных волнах.

Популярные каналы сохраняются в памяти устройства.

Поиск понравившейся песни не займёт много времени: все композиции можно разнести по папкам.

Плюсы KENWOOD KMM-304Y

  1. Отличное качество звука.
  2. Большие функциональные возможности.
  3. Стильный вид.
  4. Возможность подключения смартфона через USB.
  5. Оперативное срабатывание.

Минусы KENWOOD KMM-304Y

  1. Не совсем удобная (маленькая) ручка управления громкостью.
  2. Дешёвый пластик.
  3. Порты USB и Aux расположены на внешней стороне, это неудобно.
  4. Нет кнопки Mute.

KENWOOD KDC-X5200BT

Внешний вид. Автомобильная магнитола KDC-X5200BT 1 DIN оснащена многоцветным монитором.

Возможность регулировки цветов кнопок и экрана даёт возможность её владельцу установить желаемый вариант.

Оформление выдержано в соответствии с фирменным оригинальным стилем компании Кенвуд.

Звук. Отличное звучание обеспечивают с номинальной мощностью 4х30 Вт, пиковая мощность равна 4х50 Вт.

Тринадцатиполосный эквалайзер можно запустить в работу при помощи 11 предустановок.

Функция супер-бас позволит создать в салоне в авто сочное воспроизведение аудиофайла.

Функциональность. Наличие цифрового радиотюнера, MP3 и CD-проигрывателя сделает разнообразнее выбор музыки.

Возможно подключение мобильного устройства, работающего с ОС iPhone, а также внешних источников музыкальных файлов через входы Aux, USB, находящихся на фронтальной стороне устройства.

Магнитола работает с форматами MP3, WMA, AAC, FLAC, поддерживает диапазоны FM, СВ радиотюнера, а также работает с информативным каналом RDS.

Плюсы KENWOOD KDC-X5200BT

  1. Качественное звучание.
  2. Длинный кабель USB (1 м) в комплекте.
  3. Удобное меню настроек.
  4. Красивое оформление.
  5. Эффективная работа ЦАП, преобразователя цифрового сигнала.

Минусы KENWOOD KDC-X5200BT

Отсутствует чехол для съёмной панели.
Неважное качество материала, пластика.

KENWOOD KDC-320UI

Внешний вид. Автомагнитола с монохромным дисплеем KENWOOD KDC-320UI стандарта 1 DIN отличается стильным современным оформлением.

Наличие съёмной панели позволяет уберечь её от любителей чужого добра.

Звук. Устройство передаёт звук через с номинальной мощностью 4х22 Вт, максимальное значение – 4х50 Вт.

Сделать комфортным прослушивание любимых мелодий поможет эквалайзер, регулировки тембра.

В памяти магнитолы можно сохранить до 11 предустановок.

Функциональность. В состав KDC-320UI входят цифровой радио тюнер, CD- и MP3-проигрыватели.

Магнитола работает с форматами FLAC, WMA, AAC, MP3.

Радио трансляции возможны на диапазонах AM и FM.

Также можно прослушать нужную для водителя информацию по каналам RDS.

Возможность подключения через джойстик на руле сделает управление автомобилем более безопасным.

Плюсы KENWOOD KDC-320UI

  1. Высокое качество звука по доступной цене.
  2. Удобные настройки.
  3. Есть 3 RCA-выхода.
  4. Качественный процессор.
  5. Симпатичное оформление.

Минусы KENWOOD KDC-320UI

  1. Недостаточно мощный радиатор охлаждения, магнитола перегревается.
  2. слишком утоплен в корпусе. При низкой установке устройства в машине верхняя часть букв не видна.
  3. Маркая глянцевая панелька, нужен чехол.

Разновидности

По типу элемента усиления

1. Ламповые.

Схемотехника базируется на использовании мощных радиоламп.

Основные преимущества:

  • качественный мягкий звук на высоких и средних частотах;
  • мало сторонних шумов;
  • без «шипения» при плавном ограничении сигнала при перегрузе;
  • редкие случаи коротких замыканий;
  • простая схема с применением небольшого количества радиодеталей;
  • хорошая ремонтопригодность.

В то же время недостатком становятся сложности при поисках полноценной замены вышедших из строя элементов.

2. Транзисторные.

Схемотехника основывается на использовании транзисторов, небольших микросхем или интегральных микропроцессоров.

  • Основные преимущества:
  • более высокая мощность;
  • насыщенность воспроизведения на низких частотах;
  • компактность;
  • минималистичный дизайн;
  • ремонтопригодность.

В качестве недостатка считается сложность устройства, требующая обращения к специалистам в случае неисправности.

3. Гибридные.

Усиление мощности выполняется путём комбинации ламповых и полупроводниковых схем. Такие модели сочетают в себе их преимущества с минимизацией общих недостатков. Обычно лампы ставятся в предусилителе, а полупроводники в оконечные каскады перед выводом на акустику.

По количеству каналов

  1. Моно – для усиления по одному каналу. Как правило, присутствует в сабвуферах при обработке басов или в высококлассной аппаратуре.
  2. Стерео – для применения в стереосистеме.
  3. Многоканальные – для извлечения объёмного звучания. Для домашних кинотеатров обычно выпускаются модели с шестью каналами. Трёх- и пятиканальные варианты встречаются редко.

По типу сигнала

  1. Аналоговые – работают только с аналоговыми источниками. При подключении цифрового устройства требуется соответствующий преобразователь. Качество звука нередко превосходит цифровые модели, однако возможности и функционал несколько слабее.
  2. Цифровые – работают с цифровыми источниками. Перед выводом на акустику требуется преобразование в аналоговый вид. Модели более экономичные с отличными показателями сигнал/шум. Установка процессоров DSP позволяет корректировать акустику и получать различные другие полезных опции.

По классу

1. «А» – класс.

Однотактная схема с одним элементом (транзистором или лампой) для усиления обеих полуволн синусоидальной формы сигнала (положительной и отрицательной). Такая схема позволяет избежать необходимости их точной состыковки из двух различных элементов, что характерно для класса «АВ». Несмотря на высокое качество звучания, они довольно сильно греются, а мощность гораздо меньше.

2. «В» – класс.

Схема усиления только для одного полупериода: положительного (лампы, полупроводники-npn) или отрицательного (транзисторы-pnp).

3. «АВ» – класс.

Двухтактная схема с усилением положительных и отрицательных полуволн разными элементами. По сравнению с девайсами «А» у них в два раза больше мощность, они меньше выделяют тепла, а при работе имеют больше КПД и более экономичные. Однако при неудачном конструировании возможно искажения по причине неточности состыковки элементов, которые отвечают за усиление разных полуволн.

По размещению блока питания

  1. Внутри общего корпуса вместе со всеми функциональными блоками.
  2. В отдельном корпусе для уменьшения дополнительных помех из-за отрицательного влияния электромагнитного поля и вибрации трансформатора.
