Фазоинвертор (фи)

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

1. Несложный расчет;
2. Несложная сборка;
3. Маленький литраж готового короба, а следовательно компактность;
4. Хорошие импульсивные характеристики;
5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:

• для 8-дюймового сабвуфера (20 см) требуется 8-12 литров чистого объема,
• для 10-дюймового (25 см) 13-23 литров чистого объема,
• для 12-дюймового (30 см) 24-37 литров чистого объема,
• для 15-дюймового (38 см) 38-57- литров чистого объема
• а для 18-дюймового (46 см) потребуется 58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

Доработка корпусов акустики Cortland S-250.

Доработка корпусов сводится к следующему – демпфированию и шумоизоляции (виброизоляции). Больше ни каких работ проводить с колонками, точнее с корпусами – нет смысла. Да и что ещё можно придумать?

Для начала проведем не сложные работы по виброизоляции стенок корпусов колонок.

Виброизоляция корпусов колонок.

А ещё, каждый второй, у меня спрашивает – “почему я не использую вибропласт на битумной основе” (по другому – шумоизоляцию) для демпфирования корпуса? Отвечаю на этот вопрос – использую!

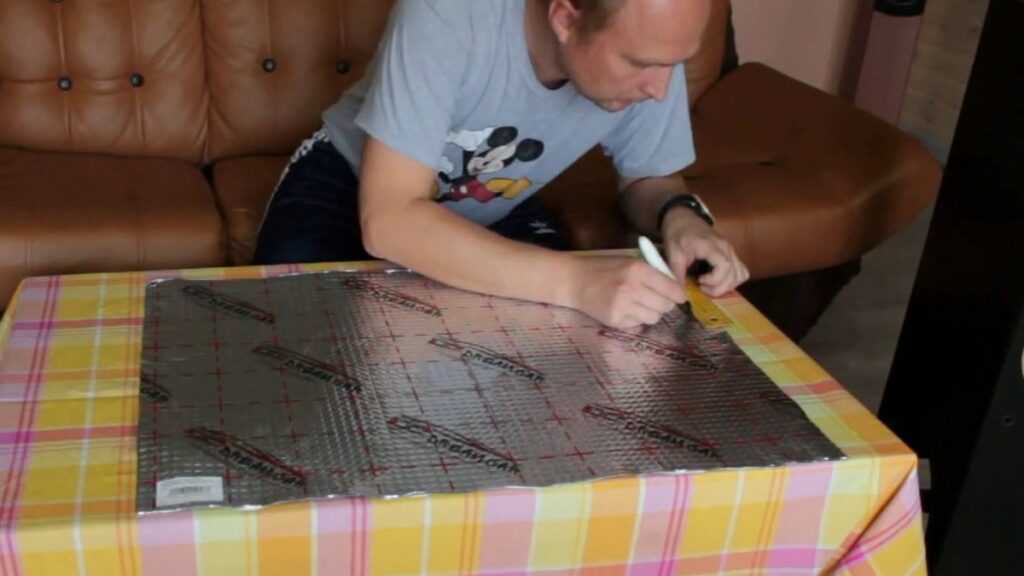

Нарезка виброматериала по размерам внутренностей колонки Cortland S-250

Использую листы вибропласта толщиной 2-3 миллиметра. Этого считаю достаточно для шумоизоляции корпуса, больше и не надо. Потому – нарезаю полосками нужного размера и потом буду приклеивать. Не знаю, сколько это может занять времени, потому что колонка имеет очень замысловатую конфигурацию внутренних стенок и перегородок.

Перед тем как проклеивать вибропластом внутри колонки, нужно ее обязательно прогрунтовать. Иначе битумная основа просто не приклеится к фанере или очень скоро просто отвалится пластами. Нужно создать более плотную поверхность, чем поверхность ДВП.

Грунтовать можно тем же клеем ПВА, но слегка разведенным водой. Тщательно перемешав – прогрунтовал все стенки. Лишним это точно не будет. Обязательно даём просохнуть клею.

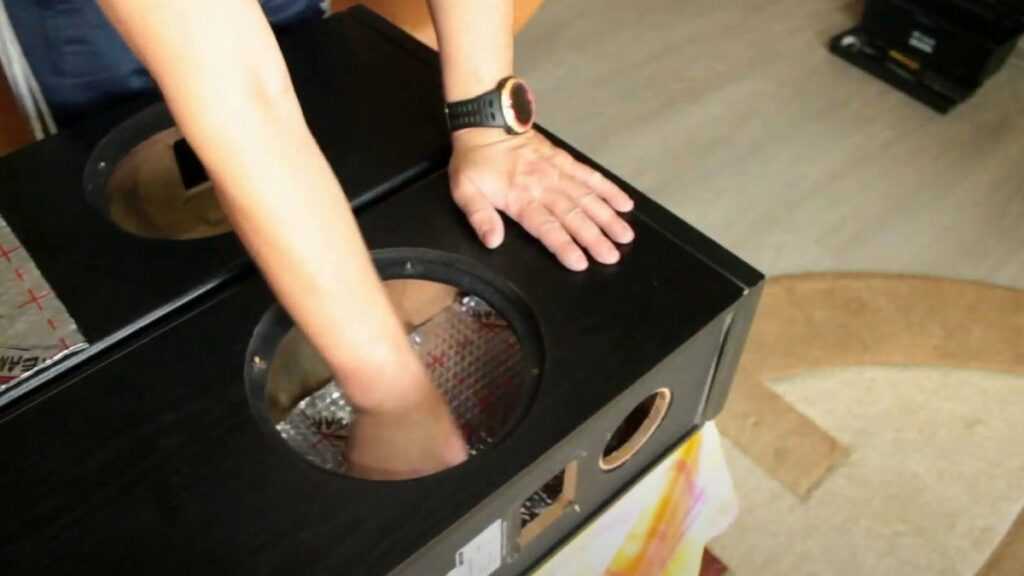

Тщательно разглаживаем, а точнее приминаем пластинки виброизолятора к корпусу. Хорошо бы валиком воспользоваться, но и рукой, вполне хорошо придавливается, ведь работы проходят в тепле и вибропласт очень мягкий и податливый.

Проверяем работу, как раньше звучал корпус акустики и теперь! Можно посмотреть и послушать звук в ролике здесь

Сравниваем разницу – до и после проклейки вибропластом.

Разница – просто колоссальная! Думаю, что в звуке тоже будет результат.

Проклеиваем полость низкочастотного динамика. На этом можно сказать, что половину работ по демпфированию колонки сделали. Идем дальше.

Какой динамик подходит для фазоинвертора

Чтобы выбрать сабвуфер для фазоинвертора нужно отталкиваться от параметров Тиля — Смолла (Fs, Qts, Vas). Обычно эти данные есть в документах, но если у вас их нет, то параметры найдутся в интернете.

Для того, что бы понять  подходит ли динамик для ФИ проведите не хитрые расчеты. Поделите значение  на значение  и если ответ получится от 60 и до 100, то такой саб  будет оптимальным для фазоинвертора.

К примеру —  у динамика SUNDOWN AUDIO E-12 V3  Fs = 32.4 Гц, а Qts = 0.37.

Fs / Qts = 32.4 / 0.37 = 87,6 — такой сабвуфер вполне подходит для ФИ.

Если значение для вашего динамика выходит за пределы диапазона 60-100 возможно стоит подыскать ему другое оформление с помощью этой очень полезной таблички

Обратите внимание на то, что приведенная таблица не запрещает использовать для динамиков корпусы, не соответствующие  значению Fs / Qts. Она показывает варианты, которые точно будут хорошо работать

Установка динамиков в доработанные корпуса Cortland S-250.

С кроссоверами закончили – они заняли своё почетное место. Продолжаем доработку акустики Cortland S-250. Осталась самая малость для того, что бы собрать и послушать – нам нужно демпфировать сами динамики, а точнее – их корзины. Они выполнены из штампованного металла и потому звук у них как у кастрюли.

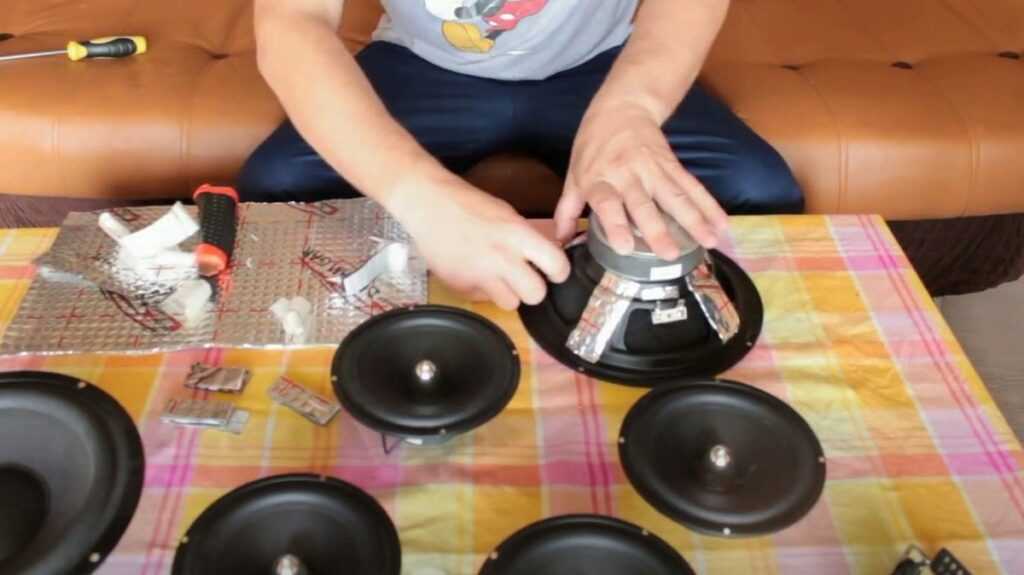

Демпфирование корзин динамиков.

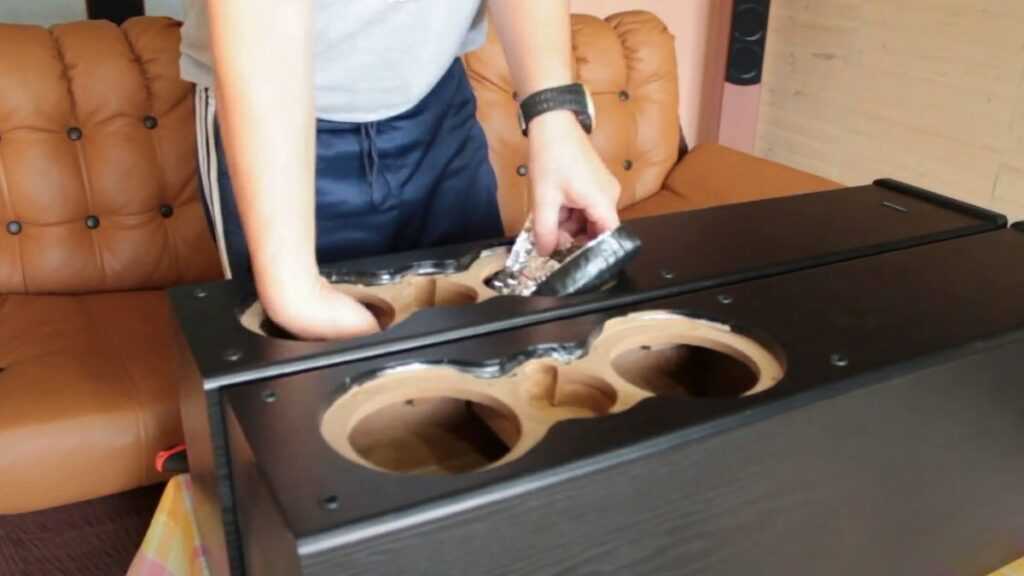

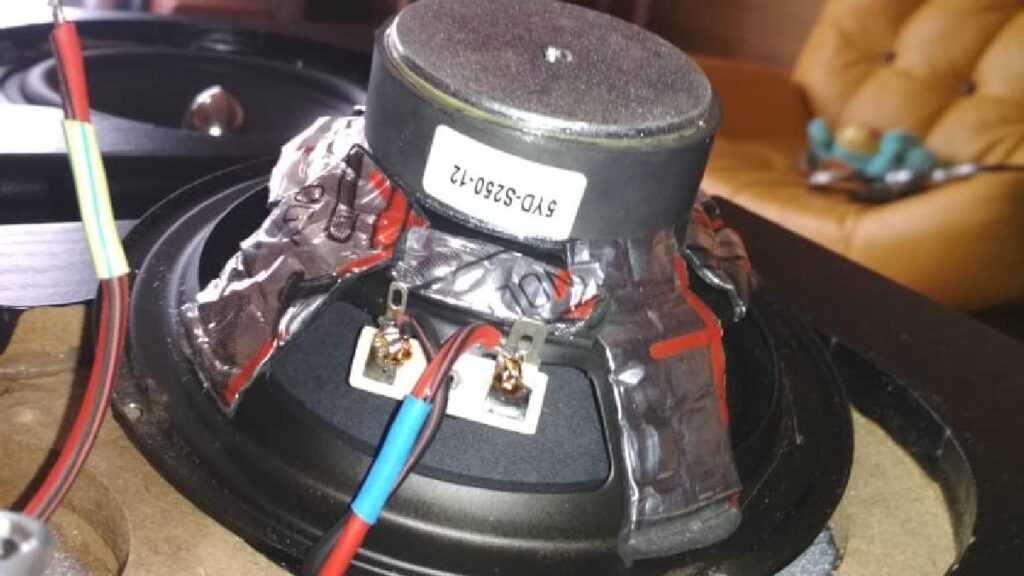

Демпфировать корзины динамиков будем остатками того же вибропласта, которым демпфировали корпуса. Из четырех листов, которые приобретались для демпфирования двух фронтальных колонок, осталось достаточно материала, и нам его хватит для доработки динамиков. Нарезаем полоски нужной длины и проклеиваем с прижимом по всем доступным плоскостям корзины.

После наклейки вибропласта, звук у корзин динамиков, при постукивании по ним металлической отверткой, становится плотный и совсем нет звона от металла. Это как раз то, что нам нужно было достичь.

Демпфирование корзины динамика сабвуфера.

Так же демпфируем большой динамик сабвуфера (ссылка на часть ролика с привязкой по времени) колонок Кортланд С-250 (Cortland S-250). И можно приступать к установке динамиков в корпуса, предварительно припаяв новые, хорошей толщины провода, от кроссовера к динамикам.

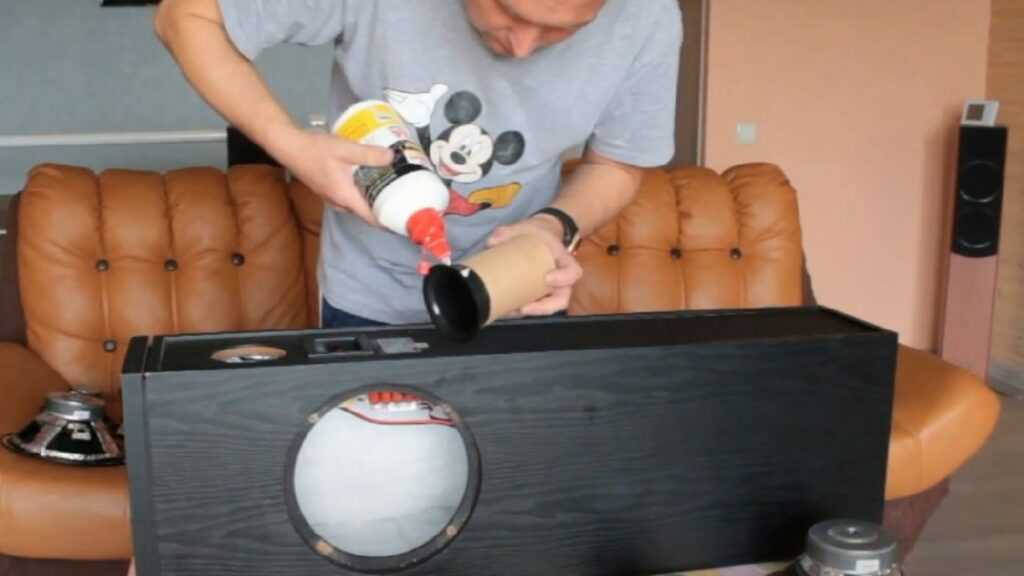

Установка фазоинвертора.

Медленно, но верно, выходим на финишную прямую. И пока греется паяльник можно приклеить фазоинверторы. Изолировать их не будем, потому что в данном случае они выполнены из толстого картона и не звенят в принципе.

Клеим фазоинверторы на всё тот же клей ПВА, что бы потом, при необходимости, можно было без проблем снять, но с расчетом, что бы давление их не выдавило, что совсем маловероятно.

Пайка проводов.

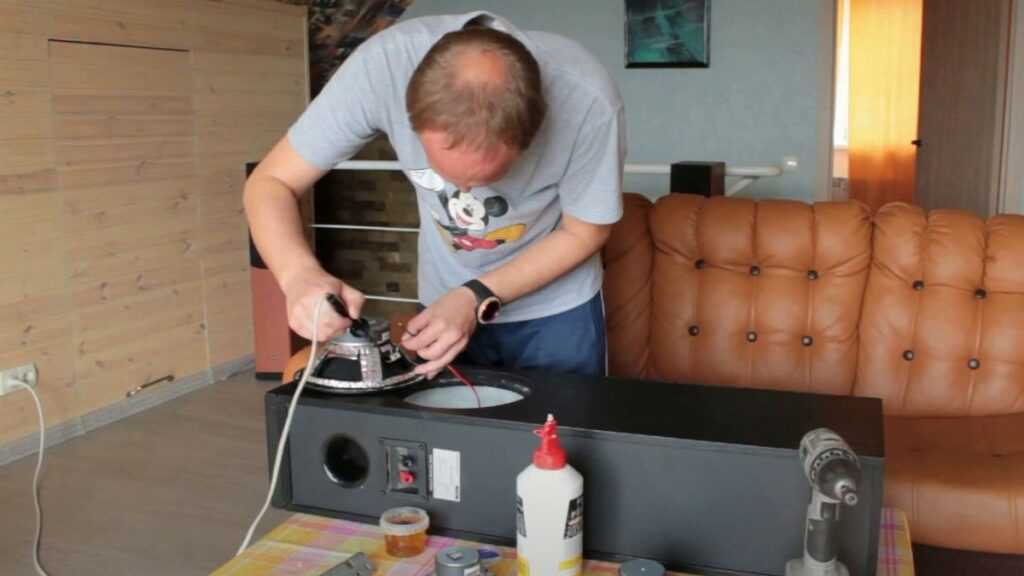

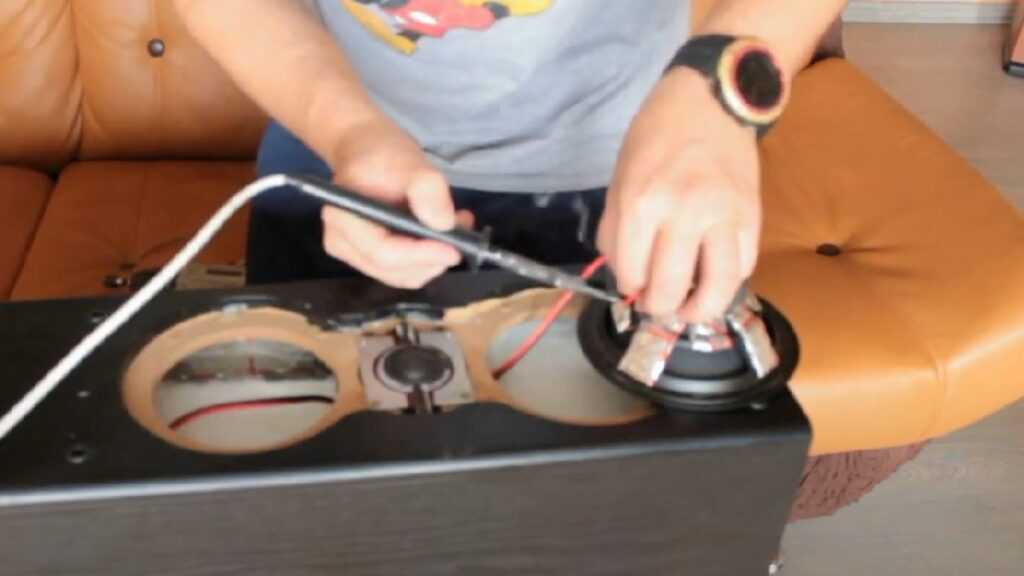

Припаиваем провода к динамикам сабвуфера и прикручиваем их, по своим посадочным, отремонтированным креплениям, саморезами.

С другими динамиками проводим ту же работу и не забываем про демпфирование. В данном случае, эта камера отдельно от низкочастотной. Укладываем синтипон, тут можно и не приклеивать, так как динамики практически упираются в синтипон и будут придерживать его на своем месте, он ни куда не денется. Припаиваем и устанавливаем динамики на место.

На этом сборка закончена. Приступаем к прослушиванию, тестированию доработанной фронтальной акустики Cortland S-250.

Фазоинвертор

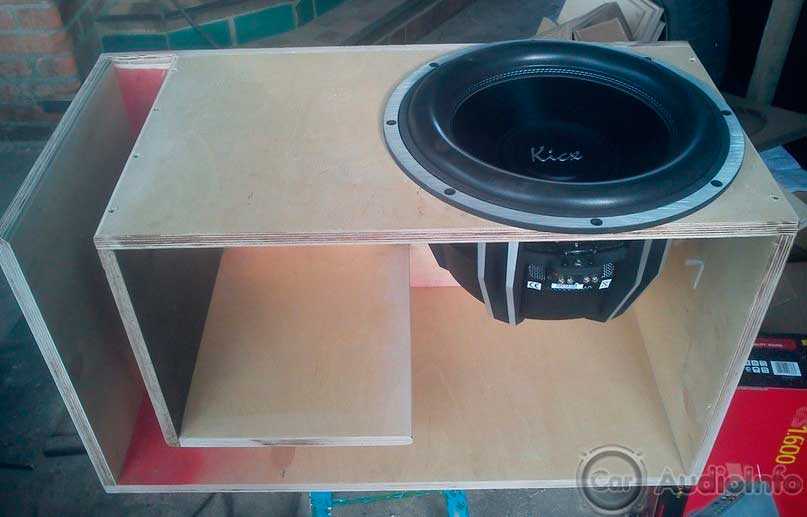

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
Несложный расчет корпуса;
Перенастройка в случае необходимости

Это особенно важно для новичков;
Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

• ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
• Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
• Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

• для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
• для 10-дюймового динамика (25 см) – 34-46 литров,
• для 12-дюймового (30 см) – 47-78 литров,
• для 15-дюймового (38 см) – 79-120 литров
• и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки,  скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше.  Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Вариант №3. Расчет размера фазоинвертора по номограмме

рис. 10. Номограмма для расчета размера фазоинвертора

В области низких частот работа громкоговорителя не зависит от формы ящика или типа фазоинвертора, а определяется
лишь двумя параметрами акустического оформления — объемом ящика-фазоинвертора V и частотой его настройки
F_b. К нахождению этих величин и сводится в основном расчет акустического оформления.

Для того чтобы уяснить методику расчета громкоговорителей с помощью номограммы, рассмотрим несколько примеров.

Пример 1.Рассчитать оптимальное акустическое оформление для известной низкочастотной головки.
Допустим, что с помощью измерений параметры головки определены: Q_a=3,2, Q_e=0,33,
V_as=0,120м3, f_s=40 Гц. При работе от усилителя с нулевым выходным сопротивлением (R_g=0)
Q_t головки составит 0,3. Отметим на оси абсцисс точку Q_t=0,3, проведем через нее
перпендикулярную оси прямую и найдем ординаты точек пересечения прямой с кривыми в верхней и нижней частях
номограммы: V_as/V=3, f_b/f_s=1,25, f₃/f_s=1,47. Подставляя в
полученные отношения измеренные значения параметров головки V_as=0,120м3, f_s=40 Гц, находим:
V=0,04 м3, f_b=50 Гц, f₃=59 Гц. Таким образом, если не принимать мер к
дополнительному регулированию Q_t, для получения гладкой частотной характеристики громкоговорителя
заданную головку достаточно поместить в ящик-фазоинвертор объемом 0,04 м3 и настроить его на частоту 50
Гц. Частота среза громкоговорителя при этом окажется равной 59 Гц.

Пример 2.Для той же исходной головки с Q_a=3,2, Q_e=0,33, V_as=0,120м3,
f_s=40 Гц требуется так рассчитать параметры ящика-фазоинвертора, чтобы частота среза громкоговорителя
оказалась равной 35 Гц. При оговоренной частоте среза расчет начинается с определения f₃/f_s. В
рассматриваемом случае f₃/f_s=0,875. Далее через точку с ординатой 0,875 на кривой
f₃/f_s проводится прямая, перпендикулярная оси абсцисс, и определяются координаты точек
пересечения ее с кривыми V_as/V и f_b/f_s , т. е. Q_t=0,415, V_as/V=1.05,
f_b/f_s =0.93. Подставляя в полученные отношения значения параметров головки V_as=0,12м3,
f_s=40 Гц, находим V=0,114 м3, f_b=37 Гц. Следовательно, для того чтобы получить
гладкую частотную характеристику громкоговорителя с частотой среза f3=35 Гц, объем ящика-фазоинвертора должен
составлять 0,114 м3, а частота настройки — 37 Гц. Кроме того, поскольку требуемое значение общего Q
головки отличается от измеренного (при работе от усилителя с нулевым выходным сопротивлением Q_t=0.3), для
достижения желаемой формы частотной характеристики потребуется дополнительное регулирование этого параметра.

Пример 3. Дана низкочастотная головка (Q_a=3,2, Q_e=0,33,
V_as=0,12м3, fs=40 Гц) и задан объем акустического оформления 19 V=0,06 м3.
Требуется рассчитать громкоговоритель, обладающий гладкой частотной характеристикой. Определим отношение
V_as/V =2. Через точку с ординатой 2 на кривой V_as/V проведем прямую, перпендикулярную оси
абсцисс, и найдем координаты точек пересечения ее с кривыми f_b/f_s и
f₃/f_s : Q_t=0,345; f_b/f_s=1,1; f₃/f_s=1,2.
Подставляя в последние отношения значения параметров головки, находим fb=44 Гц, f3=48 Гц. Таким образом, чтобы с
данной головкой и в ящике оговоренных размеров получить гладкую частотную характеристику громкоговорителя,
потребуется настроить ящик-фазоинвертор на частоту f_b=44 Гц и с помощью средств регулирования довести
общее Q головки до значения 0,345.

Доработка высокочастотного динамика Cortland S-250

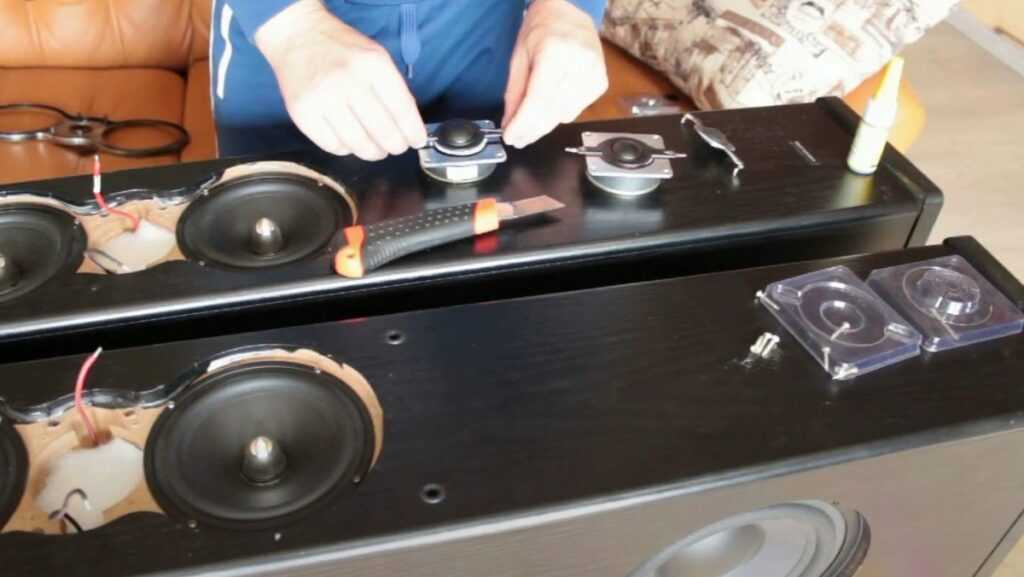

Снимаем высокочастотные динамики и меняем “купол” динамика на заранее купленные, новые, с некоторыми другими характеристиками.

Новые купола были ранее куплены на известном сайте. Даже на внешний вид, новые были гораздо лучшего качества, и значительно отличающимися катушками.

Купола отличаются не только цветом самого материала, из которого изготовлен купол, но и шириной намотки катушки. На старом куполе, высота катушки не превышает толщину фланца магнитного зазора.

В новых куполах, высота катушки в два раза больше, чем толщина фланца магнитного зазора. И звучит он как нормальный высокочастотный динамик, а не как широкополосник. Соберу и проверю, что у меня получилось.

Про саморезы и крепление динамиков.

Так как колонки собирали всегда трезвые роботы и за ними ни кто не следил, то они, естественно, накосячили. А это заключается в следующем: саморезы, которыми прикручиваются динамики, закручивали в “нахалку”. То есть, под саморезы предварительно не было просверлены отверстия нужного диаметра.

В результате, большая часть резьбы саморезов в корпусе – сорвана. То есть, они уже ни как не смогут быть зафиксированы в корпусе. На одной колонке (сабвуфере), были сорваны все четыре резьбы. И от сюда был неприятный звон самого корпуса динамика – он там просто болтался с небольшим зазором.

Когда динамики были сняты, стало понятно, что добавлять саморезы не нужно! Нужно просто восстановить старые отверстия и сделать всё как должно быть.

Предварительно, все резьбы были проклеены клеем ПВА и спичками, что бы полностью заполнить отверстия. Делать это нужно до того, как проклеивать колонки синтипоном. Иначе, синтипон будет постоянно цепляться за сверло и можно испортить ещё больше то, что пытаешься отремонтировать.

Сверлом, диаметр которого меньше диаметра самореза на 1 миллиметр, просверливаем отверстия, в заранее отремонтированных местах крепления.

На этом, закончилась проклейка вибропластом. На две фронтальные колонки ушло четыре листа. Это, в среднем, примерно одна тысяча рублей. Восстановлены отверстия крепления динамиков. На это ушло несколько капель клея и несколько спичек.

Демпфирование акустики Cortland S-250.

Нужно полностью демпфировать внутренности корпуса. Что такое демпфирование? Это просто – подавление волновых колебаний звука внутри корпуса колонки. Именно это делается проклейкой стенок акустики внутри слоем синтипона.

Синтипон будет поглощать большую часть колебаний внутри корпуса, что поможет исключить лишние призвуки внутри колонки. Акустика будет издавать только те звуковые волны, которые исходят на слушателя из динамиков и фазоинвертора.

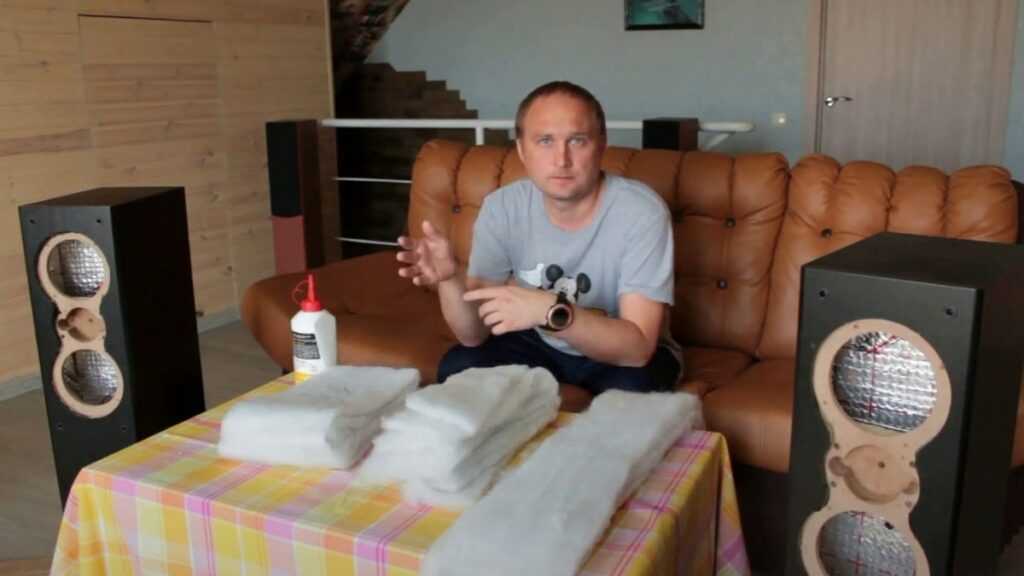

Приготовил заранее отрезки синтипона нужного размера. Заготовил ПВА клей и теперь можно клеить синтипон. Вопрос – а будет ли держаться синтипон на фольге вибропласта, при применении такого клея, вроде это клей для картона и дерева? Будет, если клей специально для склейки пластика и к тому же – водостойкий. Вообще клеить можно любым клеем, который в последствии не задубеет и не начнет отклеиваться от фольгированного слоя листов вибры.

Установка новых кроссоверов в Cortland S-250.

Проклеили корпуса синтипоном. Теперь можно приступать к установке кроссовера. Кроссовер с настоящими, “не игрушечными” деталями, имеет значительный размер, по сравнению с заводским.

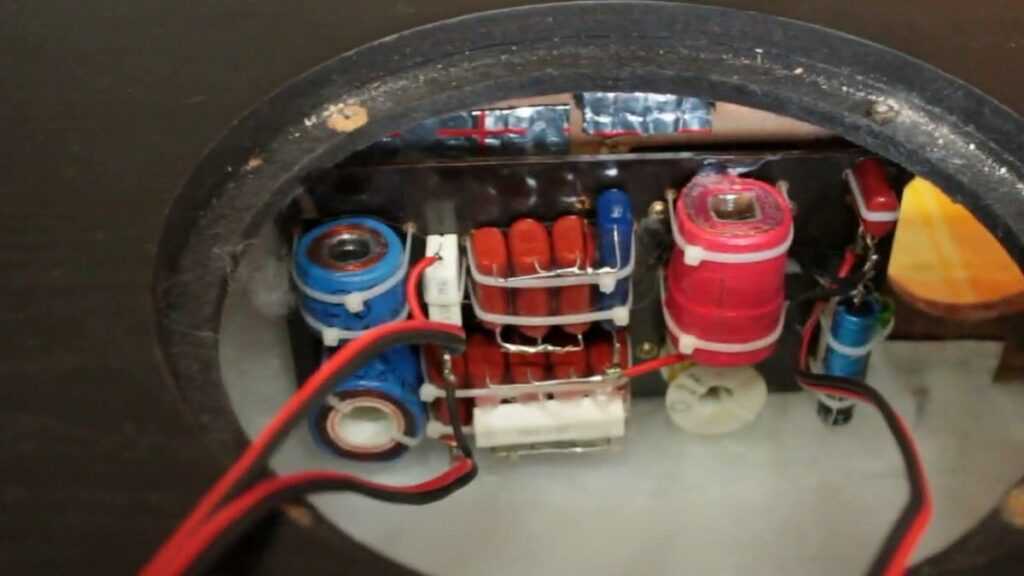

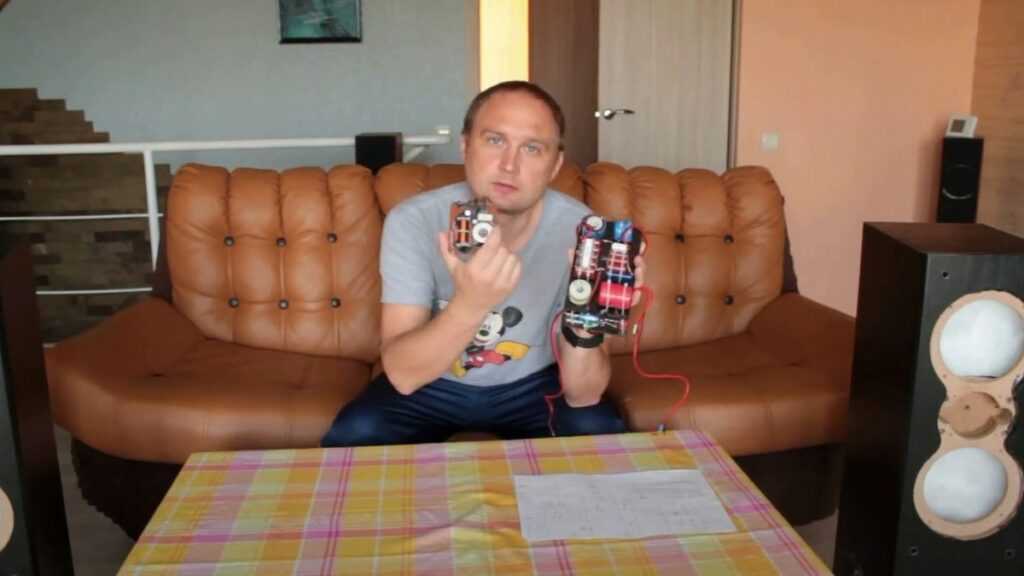

Сравнение размеров нового кроссовера и заводского

Это стандартный размер кроссовера для трехполосной акустической системы. Только Cortland STH-5500 имел кроссовер небольшого размера, из-за специфики динамиков. А вот на фото ниже видно, какой кроссовер тут стоял с завода.

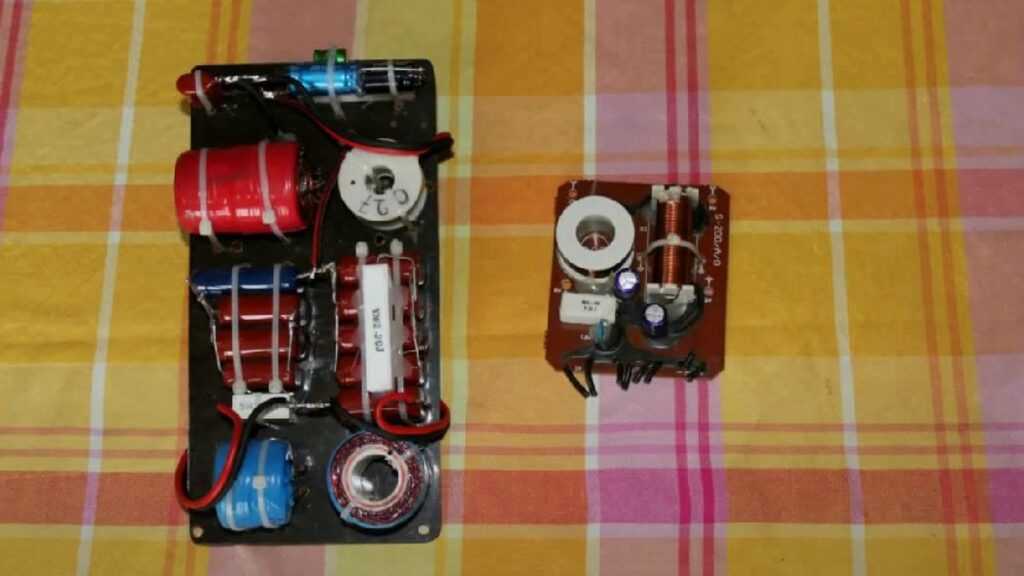

Новый кроссовер Cortland S-250 (слева) и заводской (справа)

Как говорится, “разница – на лицо!”

Пайка терминалов акустики.

На заводе, где выпускают эти колонки, почему то думают, что чем больше олова будет на контактах терминалов, тем лучше для акустики в целом и звук будет гораздо качественнее. Не могу пояснить – по чему они так думают? Но отпаивать реальная проблема. Как бы не пришлось использовать паяльник на сто ватт.

Отпаиваем кроссовер от терминалов.

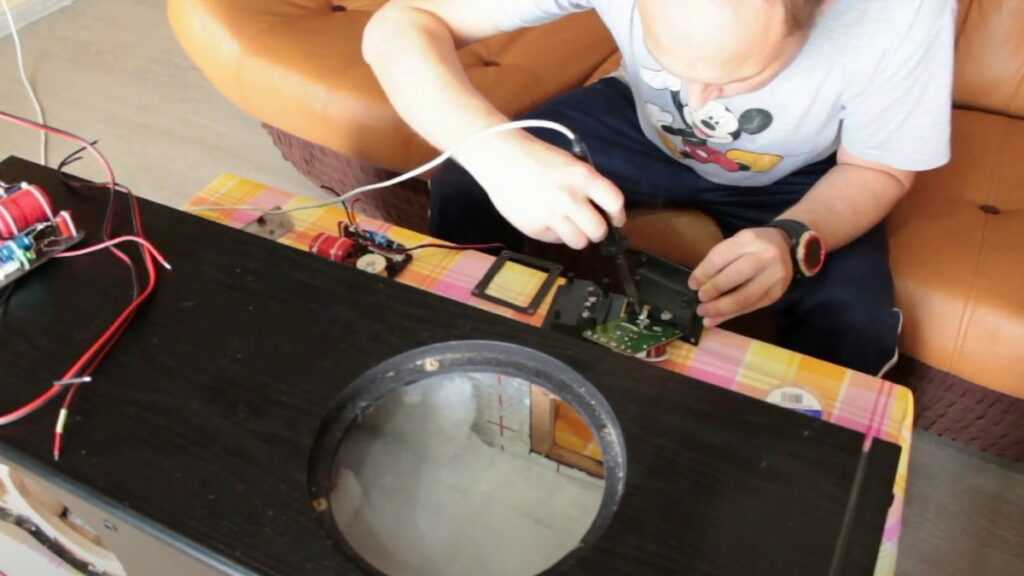

Закрепил плату нового кроссовера на штатных точках крепления терминалов. Почти как на заводе! Выглядит это теперь так.

Прикладываю рукописную схему кроссовера, для доработки акустики Cortland S-250, для интереса и обсуждений.

С кроссовером тоже – закончили. Теперь переходим к установке динамиков на свои места.

Вариант №1. Простой вариант расчета размеров фазоинвертора

Это вариант подойдет для ленивых. Нам надо знать частоту настройки фазоинвертора для данного динамика. Его часто
указывают производители динамиков в технических характеристиках, например на упаковке.

где:

• F — частота настройки ФИ;
• C — скорость звука;
• п — число = 3,14…;
• S — площадь отверстия;
• L — эффективная длина трубы (длина трубы плюс процентов 5);
• V — объем корпуса.

Везде метры и герцы.

Соответственно отношение площади отверстия к длине фазоинвертора:

Рис. 1. Формула отношения площади отверстия к длине фазоинвертора

то есть при увеличении площади отверстия вдвое (два порта) — вдвое растет длина каждого из фазоинвертора.
Делать узкий фазоинвертор чтобы уменьшить длину трубы нецелесообразно — возрастает скорость потока в нем (там
должно быть не более 5% от скорости звука! я ошибся по памяти)

Одновременно сделать очень широкий и длинный фазоинвертор также не имеет смысла — его длина не должна быть
больше длины волны на частоте резонанса, чтобы не было стоячих волн, но вообще-то это несколько метров получается,
так что тут ошибиться трудно.

Виды фазоинверторов

Порт фазоинвертора — основной элемент корпуса, он может быть круглым (труба) или прямоугольным (щель).

Щелевой портКруглый порт (труба)

Нельзя однозначно сказать какой из этих портов лучше. Делают то, что удобнее или то, что больше нравится. Единственный момент, что в спорте (соревнования по звуковому давлению) чаще используются трубы, так как с их применением проще меняется настройка фазоинвертора, за счет изменения длины порта.

Подробнее о нюансах можно узнать из нашего видео про то, чем отличается труба от щели для сабвуфера:

Отдельно стоит отметить такой тип, как пассивный излучатель. Пассивный излучатель (корректней — пассивный отражатель) есть тот же фазоинвертор и принцип его работы тот же. Применяется в тех случаях, когда желаемый порт для ФИ не устраивает по габаритам. В пассивном излучателе вместо порта используется динамик без магнитной системы.

Принцип работы пассивного излучателя

Особенности фазоинвертора

Фазоинвертор – музыкальное устройство, представляющее собой щель или трубу. Вспомогательный элемент располагается во внутренней части корпуса звуковой системы. Задача фазоинвертора – преобразить один входной сигнал в два. Акустический резонатор инверсирует, то есть постепенно переворачивает звуковые волны, зарожденные на тыльной части диффузора. Перевернутая звонкая волна соединяется со звуками фронтальной поверхности диффузорной конструкции. Таким образом, повышается степень звукового давления. На свет появляется низкочастотный звук.

Размер и вид порта изделия определяет частоту резонанса и объем воздуха. Специалисты выпускают кольцевые и щелевые по форме устройства. Кольцевой вид – классический вариант туннеля фазоинвертора. Щелевые каналы мастерят с целью увеличения внутренней площади фазоинверторного порта. В продаже отсутствуют цилиндрические по форме туннели. Цилиндрический порт снижает уровень шума и значительно уменьшает его длину. В таком случае представленное устройство не сможет качественно справиться с поставленной задачей.

Выбор профессионалов и музыкальных любителей в пользу фазоинвертора объясняют следующие преимущества доступного оборудования:

• Высокое КПД корпуса.
• Широкое использование. 90% современных акустических систем успешно функционируют благодаря таким устройствам.
• Равные значения между КПД и нижней границей частоты значительно уменьшают габариты используемой системы.
• С помощью современного ФИ можно установить необходимую звуковую частоту.

В то же время в арсенале музыкального агрегата имеются свои слабые стороны. Среди них выделяют низкий уровень качества звука, а также невысокие переходные характеристики. Длительность нарастания и затухания сигнала полностью зависит от состояния здоровья фазоинвертора. Могут возникать определенные трудности в процессе согласования взаимодействия усилителя с акустической системой.

Минусы фазоинвертора побуждают новичков и опытных меломанов пользоваться закрытыми ящиками.

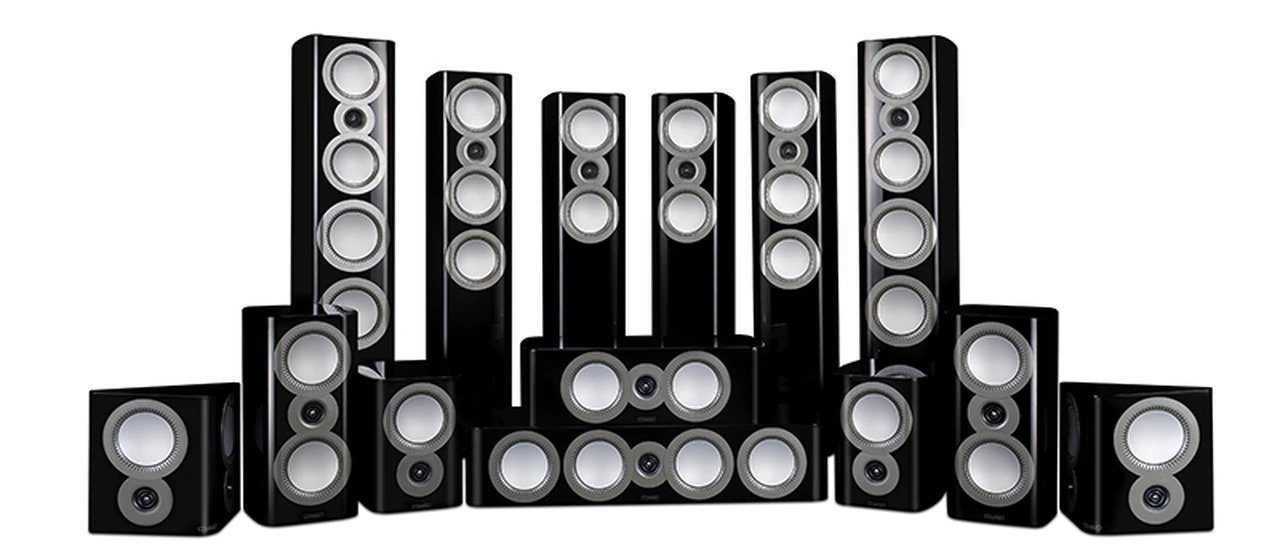

Серия акустики Mission ZX: округлые корпуса, кольцевой твитер и овальный порт фазоинвертора

Топовая серия акустики ZX от Mission основана на предыдущей флагманской линейке QX, но при этом использует новые динамики, магнитные системы и кроссоверы. Со старшей моделью — ZX-5 — могли познакомиться посетители «hi-fi & High End Show Урал» в Екатеринбурге. Всего же в серию вошло восемь моделей: два полочника, три напольника, две системы центрального канала и акустика окружающего звучания.

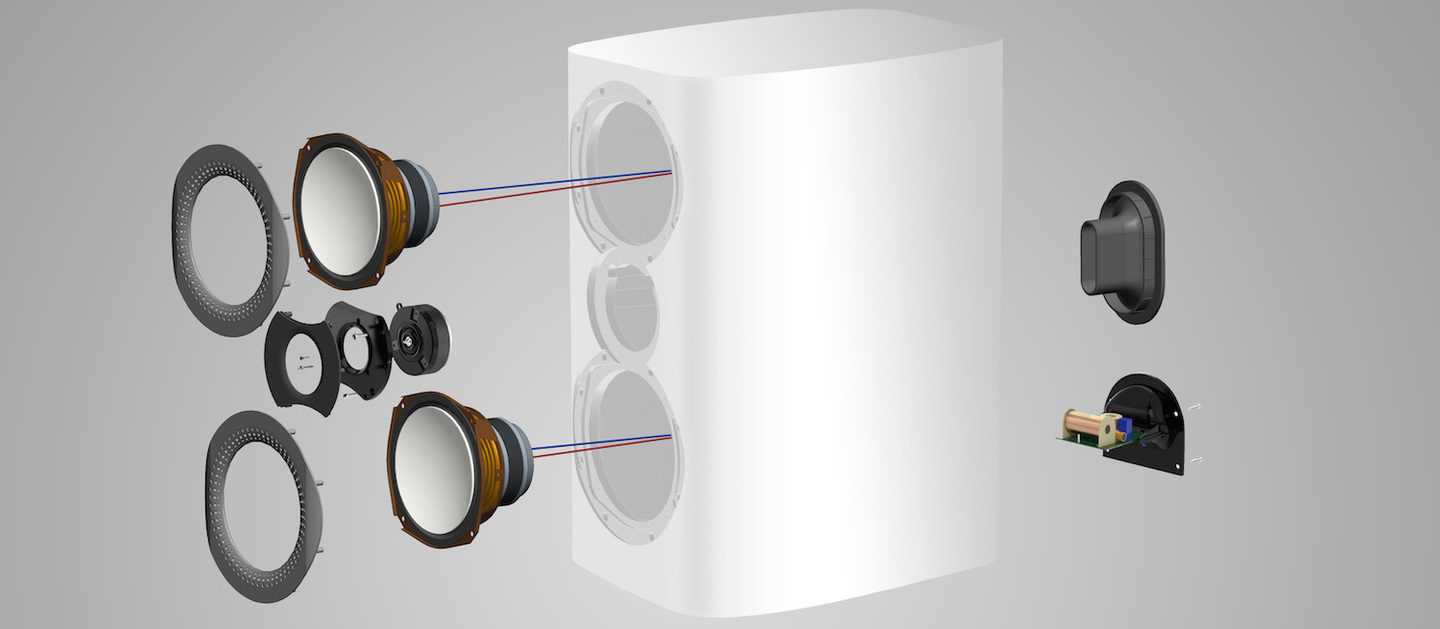

Колонки получили округлые корпуса. Твитер интересный: у него зафиксирован центр мягкого купола, за счет чего форма излучателя превращается из круга в кольцо с катушкой по центру. По традиции твитер размещен не в самом верху корпуса: над ним всегда есть СЧ- или СЧ/НЧ-динамик. В этой серии твитер получил свою собственную камеру, заполненную изолирующим материалом.

Над СЧ/НЧ-динамиками тоже поработали: улучшили конструкцию диафрагмы, а субмембрану сделали вентилируемой. Специальная система удерживает на месте магниты динамиков. Всего в модельном ряду использовано два размера таких динамиков: 130 и 165 мм. Более крупные отвечают за басы в напольниках ZX-4 и ZX-5; в остальных моделях 130-мм динамики отрабатывают одновременно СЧ- и НЧ-диапазоны в двухполосном формате. Басить системе помогает вытянутый вверх порт фазоинвертора с насечками.

Акустика доступна в черном или белом лаке. Самая младшая модель — полочные ZX-1 — в Великобритании стоят 599 фунтов за штуку. Полочники покрупнее — ZX-2 — обойдутся уже в 749 фунтов. Напольные модели ZX-3, ZX-4 и ZX5 стоят, соответственно, 1 099, 1 299 и 1 599 фунтов. Система центрального канала C1 и С2 — по 499 и 599 фунтов, а акустика окружающего звучания S — 599 фунтов за пару.

Особенности

Материалы

Требования к материалам и сборке стандартны. Фазоинверторный короб должен быть крепким, герметичным и не давать вибраций. Материал — фанера или МДФ от 18 мм. и толще.

Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть  надежно загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей

Скругления порта фазоинвертора

Если щелевой порт длинный и имеет повороты, то в углах могут возникать застойные зоны, для избежания этого изгибы сглаживаются — в результате повышается КПД,  так как снижается сопротивление движению воздуха. На слух определить улучшение качества довольно сложно, но для борьбы за высокий результат в звуковом давлении это решение работает.

Варианты сглаживая портов

Концы портов могут раскрываться, на выходе это может устранить паразитные шумы от трения воздуха, но такая проблема встречается не часто. Стоит помнить, что за счет раскрывов на концах повышается настройка порта (фазоинвертора), либо увеличивается его общая его длина. То есть для одной и той же настройки порт с расширениями на концах будет длиннее прямого и займет чуть больше объема.

Расширение щелевого портаРасширение трубы

Практическое видео по раскатке трубы для порта:

Стоит понимать, что подбор правильной геометрии расширения (раскрыва) — отдельная задача при расчете корпуса фазоинвертора.

Какой динамик подходит для фазоинвертора

Чтобы выбрать сабвуфер для фазоинвертора нужно отталкиваться от параметров Тиля — Смолла (Fs, Qts, Vas). Обычно эти данные есть в документах, но если у вас их нет, то параметры найдутся в интернете.

Для того, что бы понять подходит ли динамик для ФИ проведите не хитрые расчеты. Поделите значение Fs на значение Qts и если ответ получится от 60 и до 100, то такой саб будет оптимальным для фазоинвертора.

К примеру — у динамика SUNDOWN AUDIO E-12 V3 Fs = 32.4 Гц, а Qts = 0.37.

Fs / Qts = 32.4 / 0.37 = 87,6 — такой сабвуфер вполне подходит для ФИ.

Если значение для вашего динамика выходит за пределы диапазона 60-100 возможно стоит подыскать ему другое оформление с помощью этой очень полезной таблички

Обратите внимание на то, что приведенная таблица не запрещает использовать для динамиков корпусы, не соответствующие значению Fs / Qts. Она показывает варианты, которые точно будут хорошо работать

Виды фазоинверторов

Порт фазоинвертора — основной элемент корпуса, он может быть круглым (труба) или прямоугольным (щель).

Нельзя однозначно сказать какой из этих портов лучше. Делают то, что удобнее или то, что больше нравится. Единственный момент, что в спорте (соревнования по звуковому давлению) чаще используются трубы, так как с их применением проще меняется настройка фазоинвертора, за счет изменения длины порта.

Отдельно стоит отметить такой тип, как пассивный излучатель. Пассивный излучатель (корректней — пассивный отражатель) есть тот же фазоинвертор и принцип его работы тот же. Применяется в тех случаях, когда желаемый порт для ФИ не устраивает по габаритам. В пассивном излучателе вместо порта используется динамик без магнитной системы.

Принцип работы пассивного излучателя

Закрытый ящик

Данный тип оформления самый простой. Закрытый ящик для сабвуфера несложно рассчитать и собрать. Его конструкция представляет собой короб из нескольких стенок, чаще всего из 6.

Преимущества ЗЯ:

1. Несложный расчет;
2. Несложная сборка;
3. Маленький литраж готового короба, а следовательно компактность;
4. Хорошие импульсивные характеристики;
5. Быстрый и четкий бас. Хорошо отыгрывает клубные треки.

Недостаток у закрытого ящика всего один, но он порой является решающим. У данного типа оформления очень низкий уровень КПД относительно других коробов. Закрытый ящик не подойдет для тех, кому хочется высокого звукового давления.

Однако он подойдет для любителей рока, клубной музыки, джаза и подобного. Если человеку хочется баса, но нужно место в багажнике, то закрытый ящик – это идеальный вариант. Закрытый ящик будет плохо играть если выбран неправильный объем. Какой объём короба нужен для данного типа оформления уже давно решили опытные люди в автозвуке путем вычислений и экспериментов. Выбор объема будет зависеть от размера сабвуферного динамика.

Чаще всего встречаются динамики таких размеров: 6, 8, 10, 12, 15, 18 дюймов. Но также можно найти динамики других размеров, как правило в инсталляциях они используются очень редко. Сабвуферы диаметром 6 дюймов выпускаются несколькими компаниями и в инсталляциях также встречаются редко. В основном люди выбирают динамики диаметром 8-18 дюймов. Некоторые люди указывают диаметр сабвуферного динамика в сантиметрах, что не совсем правильно. В профессиональном автозвуке принято выражать размеры в дюймах.

Рекомендуемый объём для сабвуфера закрытый ящик:

• для 8-дюймового сабвуфера (20 см) требуется  8-12 литров чистого объема,
• для 10-дюймового (25 см)  13-23 литров чистого объема,
• для 12-дюймового (30 см) 24-37 литров чистого объема,
• для 15-дюймового (38 см) 38-57- литров чистого объема
• а для 18-дюймового (46 см) потребуется  58-80 литров.

Литраж дан приблизительно, так как для каждого динамика нужно выбирать определенный объем, исходя из его характеристик. Настройка закрытого ящика будет зависеть от его объема. Чем больше объем короба, тем меньше будет частота настройки короба, бас получится более мягкий. Чем объем короба меньше, тем частота короба будет выше, бас получится более чёткий и быстрый. Не стоит слишком увеличивать или убавлять объем, так как это чревато последствиями. При расчёте короба придерживайтесь объёму который был указа выше Если будет перебор объема, то бас получится расплывчатым, нечетким. Если объема не будет хватать, то бас будет очень быстрым и «долбить» по ушам в худшем смысле этого слова.

Комментарии

а как все будет звучать. особенно прикольные полочники с двумя динамиками

Странный подход , назовем его своеобразным. Даже у напольников ZX-3 всего 2 полосы, не говоря уже об ZX-2. Можно только догадываться о причинах, по которым они старались избегать 2,5 и 3-х полосных реализаций. Или это новая линия (философия) в строении акустики? Возможно, я упустил что-то.

P.S. Дизайн современный, неплохо смотрятся. Помню хороший звук у Mission конца 90-х и начала нулевых.

Это младшие. Думаю, что старшие будут играть как минимум не хуже :))

Впечатление приятное ))) Любой рассказ госп. Борзенкова захватывает и увлекает, независимо от количества правды и реальности в тексте))) Признаюсь, люблю смотреть и слушать его видеорассказы. Про перемычки — улыбнуло Би-ампинг на самом деле на этих колонках даст прирост в звуке, благо они 3-х полосные. Вы же не будете спорить, что на 2-х полосной акустике теряются некоторые плюсы такого подсоединения (би-амп) ? Верю,что старшие колонки (например ZX-4 и ZX-5) очень даже ничего. )))

Любая полосная схема имеет право на существование если она правильно реализована. Добавление ещё одной полосы влечёт за собой усложнение фильтра либо дополнительные расчёты по динамикам, чтобы не усложнять фильтр. На это кивают и все любители широкополосных динамиков — мол ему вообще никакой фильтр не нужен, и это благо. Ну а у нас даже в четырёхполосной акустике стоят фильтры первого порядка :))

Минусы не мои были, ставлю плюсы:))

Только авторизованные пользователи могут отвечать на вопросы, пожалуйста, войдите или зарегистрируйтесь.

Источник

Итоги доработки Cortland S-250.

Первое, что было доработано – корпус (керн) высокочастотного динамика. Но как показал тест – это не дало значительных результатов при старых параметрах “купола” ВЧ динамика. Стало лучше, но совершенно не тот результат ожидалось получить. В последствии – всё разрешилось и стало понятно – в чем была причина.

Второе – кроссовер был рассчитан с новыми параметрами срезов. А это способствовало улучшению работы всех динамиков по отдельности. Они стали играть именно те частоты, на которые и рассчитывались при производстве.

Третье. Значительной доработке подверглись корпуса колонок. Демпфирование, виброизоляция – сделали своё дело. Колонки стали чуть тяжелее, но у корпусов пропали какие-то лишние призвуки, иногда проявляющиеся в резонансных частотах динамиков и самого корпуса.

Четвертое. С воспроизведением самых высоких частот были серьезные проблемы, но замена купола высокочастотного динамика решила их. Цена вопроса – всего 300 рублей за две штуки!

Пока у меня всё! Встретимся, когда я буду дорабатывать акустику системы окружающего звука – фронтальные и тыловые колонки.

Предлагаю вашему вниманию посмотреть весь ролик “Демпфирование корпуса акустики Cortland S-250 часть 3. Завершающая.” о доработке фронтальных колонок акустической системы Cortland S-250.

Что бы не пропустить новые ролики и новые статьи, подписывайтесь на мой Ютуб-канал и не забываем подписаться на новые статьи сайта – получите свежие новости самыми первыми!

Будем рады вашему вниманию и комментариям.

Хотите поделиться своим опытом – напишите и мы обязательно примем меры к изучению вашего мнения и опыта. И вы сможете сделать это на нашем сайте! Не забывайте про Авторские права.
