Промышленные и самодельные фильтры для трехпроводной системы питания

Среди серийно выпускаемых изделий имеются довольно полезные технические решения, на которые домашнему мастеру стоит обратить внимание

Краткий обзор полезных функций заводских моделей

Одной из популярных разработок, широко представленной в торговле, считается серия фильтров Pilot разных конструкций.

Принципиальная электрическая схема сетевого фильтра Пилот показана на картинке для облегчения понимания его возможностей.

Остановлюсь на задачах, которые призван решать Pilot XPro, специально созданный для комфортной работы, продления ресурса подключенных потребителей и снижения расхода электричества. Это:

  • защита варисторами от импульсных перенапряжений;
  • предотвращение действия высокочастотных помех индуктивно-емкостными сопротивлениями;
  • управление электропитанием за счет введения функции Master Control;
  • защита от перенапряжений, связанных с обрывом нуля;
  • плавное отключение и включение оборудования под нагрузку функцией Zero Start за счет исключения бросков тока встроенной схемой;
  • автоматика включения потребителей после устранения аварийного пропадания питания;
  • два уровня защиты от токовых перегрузок или коротких замыканий за счет плавкого предохранителя и биметаллического расцепителя;
  • индикация подключения к сети и уровня напряжения питания;
  • контроль температуры и автоматическое отключение при перегреве.

Функция Master Control определяет одну розетку основной (как master-розетка). На нее подключают основной потребитель мощностью более 50ватт, например, системный блок компьютера.

При его включении автоматика одновременно запитывает три других розетки с периферийным оборудованием. Она же отключает их при снятии питания с основного блока.

На корпусе имеются розетки, не управляемые микропроцессорной автоматикой. Их используют для освещения, телефона, другого оборудования

Более подробные сведения об этом оборудовании можете узнать в коротком видеоролике владельца ZIS Company.

Природа сетевых электромагнитных помех

Источниками сетевых электромагнитных помех могут быть:

  • импульсные блоки питания;
  • тиристорные регуляторы яркости свечения ламп;
  • электроинструменты (электродрели, электрорубанки, и др.), бытовая техника;
  • электронные пусковые устройства (балласты) люминесцентных ламп дневного света.

Импульсные блоки питания (ИБП) являются неотъемлемой частью современного оборудования информационных технологий, автоматизации, бытовой радиоэлектронной аппаратуры. Развитие схемотехники и элементной базы ИБП способствует увеличению экономичности, а также — уменьшению массогабаритных показателей за счет увеличения частоты преобразования электромагнитной энергии в пределах от нескольких сотен кГц до десятков МГц.

Регуляторы яркости свечения ламп работают на частотах от десятков до сотен кГц, электронные балласты люминесцентных ламп — на сотнях кГц.

Все перечисленное обостряет проблему надежности и стабильности одновременного функционирования различных технических средств в неблагоприятной обстановке, где, с одной стороны, необходимо обеспечить нормальное функционирование помехочувствительных приборов, с другой — защитить сеть и выполнить нормы по помехоэмиссии для потребителей электроэнергии, которые сами являются источниками помех.

Рассмотрим типы помех с точки зрения способа их распространения по сети электропитания. Различают синфазные и дифференциальные помехи (рисунок 1).

Рис. 1. Принцип проникновения синфазной (а) и дифференциальной (б) помехи в сеть электропитания

Синфазная помеха возникает тогда, когда напряжение помехи воздействует на фазный и нейтральный проводники сети электропитания относительно заземляющего контакта. В этом случае токи помехи ICM1 и ICM2 текут по двум проводникам в одинаковом направлении, замыкаясь через цепь заземления.

Дифференциальная помеха в сети питания возникает в случае, когда напряжение помехи приложено между фазным и нейтральным проводниками, а токи дифференциальной помехи IDIFF имеют одинаковую величину, но противоположное направление.

Диаграмма (рисунок 2) условно разделяет помехи на дифференциальные и синфазные, показывает используемые в современной технике типовые методы подавления в зависимости от области спектра частот, в которой сконцентрирована основная доля их энергии.

Рис. 2. Диаграмма типов помех и методов их подавления

С целью фильтрации синфазных помех широко применяются дроссели со встречной намоткой (рисунок 3). Синфазные помеховые токи ICM1 и ICM2 текут через дроссель и, ослабляясь, замыкаются через цепь заземления. Сигнальный дифференциальный ток IS проходит через дроссель без ослабления.

Рис. 3. Схема подавления синфазной помехи дросселем со встречной намоткой

Для подавления дифференциальной помехи, как правило, используется проходной дроссель (рисунок 4). Дифференциальный ток IDIFF в обоих проводниках имеет одинаковую величину, но противоположное направление, и ослабляется дросселем.

Рис. 4. Схема подавления дифференциальной помехи проходным дросселем

В таких устройствах, как импульсные источники питания, электронные балласты, стиральные машины или электрические инструменты, симметричная помеха может быть преобразована в дифференциальную. Для подавления помех от таких источников используются схемы фильтрации, комбинирующие описанные способы.

Импульсный блок питания

Благодаря заметно более высокому КПД по сравнению с линейными регуляторами, импульсные блоки питания стали ключевыми компонентами в конструкциях многих систем. Основной причиной помех, способных повлиять на их надежную работу, является процесс переключения мощных кремниевых MOSFET или GaN транзисторов, сопровождающийся протеканием в схеме прерывистых токов (Рисунок 1). В следующих разделах будут затронуты некоторые из лучших способов ослабления различных видов электромагнитных помех [].

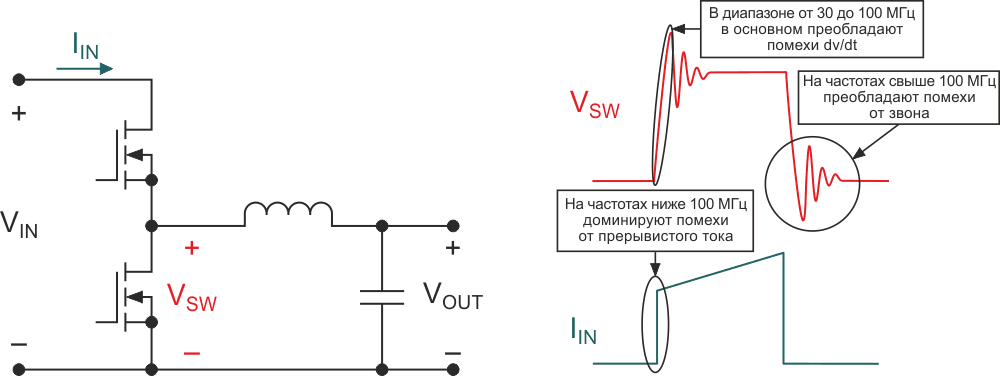

Рисунок 1. На этой схеме показаны источники помех импульсного блока питания.

Способы подавления кондуктивных помех

Кондуктивные помехи [] анализировать легче, чем излучаемые; разработчики могут использовать для этого стандартные методы анализа цепей. Однако многие элементы в анализе ЭМП являются паразитными и не будут представлены на принципиальной схеме.

Вследствие открывания и закрывания мощных полупроводниковых переключательных приборов в схеме появляются значительные прерывистые токи. Эти токи проникнут на входы понижающих преобразователей, на выходы повышающих преобразователей, а также на входы и выходы обратноходовых и понижающе-повышающих преобразователей.

Прерывистые токи создадут пульсации напряжения, которые могут проникнуть в другие части системы через гальванические связи между цепями. Такие токи должны быть отфильтрованы на входе преобразователя для уменьшения пульсаций напряжения. На выходе мощного преобразователя также может потребоваться фильтр, чтобы облегчить прохождение испытаний на соответствие стандартам ЭМС.

Синфазную помеху, как правило, труднее анализировать, поскольку обычно она обусловлена зарядом/разрядом паразитных ёмкостей, из которых самые значительные – это ёмкость радиатор — мощный полупроводниковый прибор или межобмоточная ёмкость трансформатора.

Способы подавления излучаемых помех

Излучаемую помеху можно оценить двумя способами []:

  • По электромагнитному полю, измеряемому с помощью антенны на расстоянии нескольких метров от источника помехи.
  • По магнитному полю, измеряемому с помощью пробника вблизи индуктивных компонентов схемы.

Источником электромагнитного поля обычно является ток, протекающий по какому-либо контуру и содержащий высокочастотные гармоники. Уменьшение площади этого контура, снижение скорости изменения тока (di/dt) или его амплитуды способствуют ослаблению излучаемой помехи.

Зачем нужен сетевой фильтр: краткое пояснение

Само название этой электронной схемы объясняет ее назначение. Слово «фильтр» указывает на отсеивание вредных помех, а «сетевой» — определяет их источник.

Другими словами, весь электрический мусор, поступающий из сети питания, отсеивается на входе нашего устройства и не влияет на качество работы бытового прибора. Основной же сигнал сети 220 вольт с частотой 50 герц беспрепятственно проходит через фильтр.

Электромагнитные помехи в сети появляются спонтанно, предугадать их появление невозможно. Даже простое включение лампы накаливания формирует начальный бросок тока, создающий зону переходных процессов.

Подключение электродвигателей холодильника, стиральной или посудомоечной машины связано с изменением индуктивного сопротивления. Ток такого включения может превышать в десятки и более раз номинальную величину нагрузки.

При этом в сети создается значительная «просадка» напряжения. А далее следует его всплеск, формирующий высоковольтные помехи.

Эти процессы протекают кратковременно. Во времена пользования аналоговой бытовой техникой они особого вреда не причиняли, а в аудио и видео аппаратуру встраивали простейшие фильтры, отлично выполняющие свои функции.

Они надежно сглаживали все эти быстрые провалы и пики напряжения своей конструкцией, предотвращая их попадание к чувствительной электронной схеме.

Важно понимать, что фильтр работает исключительно с кратковременными провалами и пиками входного сигнала. Если же подобный процесс немного затянется, то здесь нужно другое устройство — стабилизатор напряжения

Какой вред наносят электромагнитные помехи

  1. Напряжение кратковременных импульсов накладывается на основной сигнал питания сети 220. При этом в точке амплитуды может возникнуть перенапряжение, способное прожечь рабочий слой изоляции или повредить электронный компонент.
  2. Проникающие внутрь слаботочных цепей посторонние сигналы искажают работу звукозаписывающих или звуковоспроизводящих устройств, видеотехники, телеприемников, дорогой цифровой аппаратуры.
  3. Специальная техника позволяет через электромагнитные шумы, передающиеся по нулевому проводнику, проложенному вне квартиры, получать доступ к конфиденциальной информации.

Чтобы надежно бороться с помехами необходимо знать особенности своей бытовой сети.

Setup

I had the original sMS-200 on hand for the review and also the externally clocked sMS-200 as part of the Trifecta. SOtM has since developed a new master clock (the sCLK-OCX10) to form the Ultra Trifecta, which I heard at RMAF this year. Lee of SOtM gave an incredible A/B demonstration and I believe this to be the ultimate network streaming combination in the market today (more on that later).

I’ve included a list of equipment used at the end of this review. As always, YMMV.

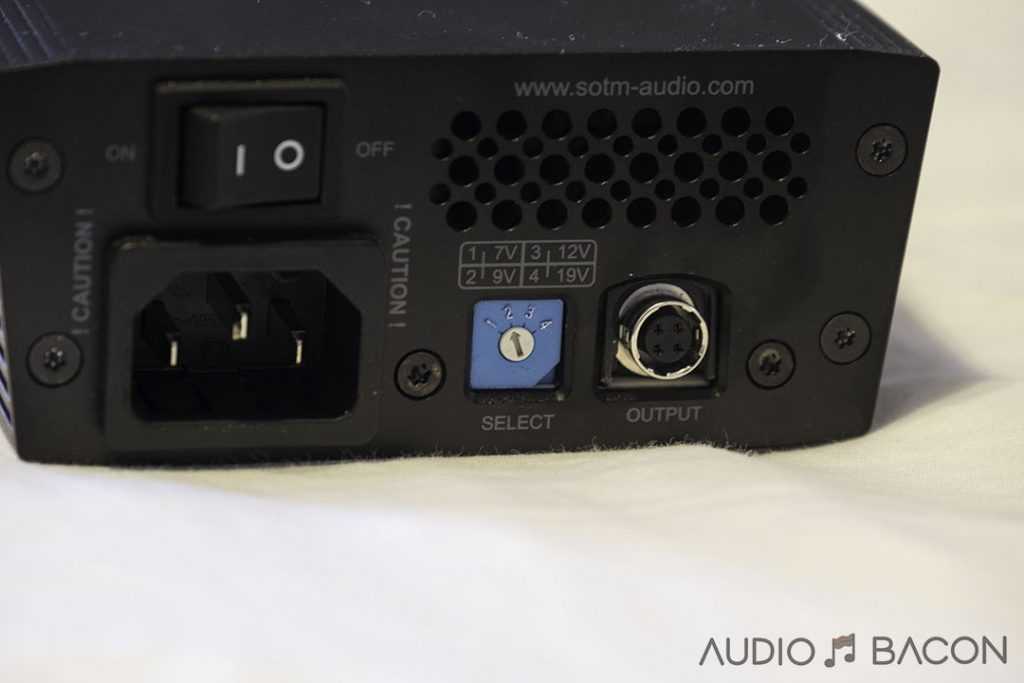

SOtM sPS-500 Power Supply

The performance from the sMS-200ultra depends heavily on the quality of the power supply. It’s no wonder why SOtM furnished a brand new power supply for the Ultra series.

The SOtM sPS-500 power supply has linear regulator circuitry but it’s predominantly a switching power supply with SOtM’s proprietary filter designs. These noise-reducing filtering circuits are the heart of the power supply and as far as I know, an industry’s first in power supply design. Thanks to the two-stage power conversion circuits, the selector switch in the back allow for the following modes:

  • 5 amps @ 7V, 9V, and 12V
  • 3.3 amps @ 19V

This power supply provides ample amounts of power for use with a Y-splitter. Not only does this potentially save space but also money on cables and other accessories. This alone is quite attractive for my desktop system.

Build

  • It uses the same black enclosure as the tX-USBultra and sMS-200ultra with a green power button.
  • I thought the unit was defective until I realized you have to turn it on from both the rear switch and front green button (held for 3 seconds).
  • SOtM recommends at least a 100 hours of burn-in. From my testing, I’d say it’s more like 300 hours.

I’m currently using one SOtM sPS-500 for my BRIX Roon server (19V) and one with a Y-splitter for both my modem and router (both of which are 12V and works incredibly well due to the low current requirements of the modem). I didn’t hear any degradation in sound from using the Y-splitter in this arrangement.

This power supply was an enormous improvement over the stock power supplies for my Gigabyte BRIX Roon server and router/server. We also tried it with the TP-Link CR1900 router/modem combo with similar improvements in sound quality. The benefits of the sPS-500 could be heard within the first few seconds. Music is just more dimensionally weighted, has a much lower noise floor, and acoustic cues are further realized and extend deep into the room. Listening sessions were dull, super flat, and lifeless without the sPS-500 in place. Frankly, Spotify, Tidal, and even local NAS streams were unbearable with stock power supplies.

Does the power cord connected to the sPS-500 matter?

Unfortunately (for your PayPal), it does. From our testing, the sPS-500 will take about 75% of the characteristics of the power cord connected to it. No one in their right minds would connect a $3,000 power cable to a $500 power supply, but we’re absolutely nuts.

With the Synergistic Research Atmosphere UEF Level 3 power cord connected to the SOtM sPS-500 the sound is expectedly leaner but the benefits are numerous:

  • Soundstage widens significantly
  • Plenty of height information
  • Much, much lower noise floor
  • Substantially more resolution with a pristine clarity

Pretty much everything I mentioned in my review but to a lesser degree compared to being connected from your wall to the power conditioner. So yes folks, the power cord to your power supply does affect its sonic characteristics.

Литература

1. ГОСТ Р 50397-2011 (МЭК 60050-161:1990). Совместимость технических средств электромагнитная. Термины и определения.

2. ГОСТ Р 50745-99. Системы бесперебойного питания. Устройства подавления сетевых импульсных помех. Требования и методы испытаний.

3. http://www.compel.ru/wordpress/wp-content/uploads/2013/02/Workshop_compel_Praesentation_3_kompr_rus.pdf

4. http://www.Sumida-eu.com/redx_tools/mb_download.php/mid.084049047083057111110081102114115061/Entstoerdrosseln.pdf

5. http://www.Sumida-eu.com/redx_tools/mb_download.php/mid.070073068118068110097107071054048061/Enstoerdrosseln_mit_Bypass.pdf.

•••

Вспомним школьный курс физики

Те, кто хорошо изучал физику в школе, помнят, что мощность может быть активная или реактивная. Активной называется мощность, которая выполняет полезную работу – заставляет греться утюг, светиться лампу накаливания или приводит в действие компоненты ПК.

В реактивных цепях сила тока может отставать от напряжения или опережать его, что определяется параметром cos φ (косинус Фи). При индуктивной нагрузке ток отстает от напряжения (индуктивная нагрузка) или опережает его (емкостная нагрузка).

Последнее часто встречается в сложных электрических схемах, где используются конденсаторы, в том числе и в компьютерных блоках питания.

Реактивная мощность не выполняет никакой полезной нагрузки, «блуждая» по электрическим цепям и нагревая их. Именно по этой причине предусмотрен запас сечения проводов. Чем больше cos φ, тем больше энергии рассеется в схеме, в виде тепла.

Наводимые токовые импульсные помехи

Наводимые токовые импульсные помехи, вызванные электромагнитным импульсом или сигналами высокого уровня в соседних электрических проводах и кабелях, могут быть по своей природе помехой общего вида, дифференциальной помехой или сочетанием двух составляющих помех. Пример кривой тока синфазной помехи, представленный на рис. 18, взят из стандарта MIL-STD-461C, метод CS11, и является по своей природе помехой общего вида (синфазная помеха). Этот высоковольтный выброс может быть ограничен керамическими конденсаторами хорошего качества (Y-конденсаторы), установленными между проводом +28 В и корпусом преобразователя и между обратным проводом и корпусом преобразователя напряжения. В случае асимметрии конденсатор может быть также размещен между линиями шины питания (X-конденсатор). Минимальное значение конденсатора легко вычисляется один раз по определенному максимально допустимому отклонению напряжения. Если предположить, что допустимо максимальное отклонение напряжение 1 В, минимальное значение емкости будет 2,7 мкФ. Более детальная информация представлена на рис. 18. Конденсаторы могут быть также соединены параллельно с устройствами, которые могут быть эффективными для подавления высоковольтных импульсов, наводимых в электрической схеме от молний: на схеме показаны полупроводниковые ограничители напряжения, включенные параллельно конденсаторам.

Рис. 18. Ток наводимой синфазной импульсной помехи — MIL-STD-461C, метод CS11

При воздействии электромагнитных импульсов значительной продолжительности, обусловленных грозовыми разрядами или отдельными видами преднамеренных электромагнитных деструктивных воздействий, рекомендуется применять газонаполненные разрядники. Их особенностью является значительно бόльшая задержка срабатывания, обусловленная относительно медленным развитием разряда в среде инертных газов, заполняющих разрядник (до 4 мкс), что является недостатком. Но при возникновении дугового разряда в искровом промежутке напряжение горения дуги сравнительно низкое — десятки вольт, что снижает мощность, рассеиваемую разрядниками, и позволяет погасить энергию импульса на эквивалентном сопротивлении сети и после срабатывания разрядника наилучшим образом защитить аппаратуру . К недостаткам такого решения следует отнести: недопустимо большое падение напряжения на разряднике, которое может возникать перед его срабатыванием и приводить к повреждению защищаемого элемента; в некоторых случаях, из-за малого напряжения горения газового разрядника в цепях постоянного тока, он не гасится, поэтому возможен тепловой перегрев и разрушение разрядника за счет остаточного тока.

В цепях постоянного тока газовые разрядники применяются в комбинации с полупроводниковыми ограничителями напряжения или варисторами и дросселем, который выступает в качестве токоограничивающего сопротивления, а также способствует более быстрому срабатыванию газового разрядника. Схема сетевого защитного устройства, обеспечивающая защиту от импульсных сетевых перенапряжений в десятки килоджоулей в сети электропитания постоянного тока, выполненная с применением комбинации газонаполненных разрядников, варисторов и полупроводниковых ограничителей напряжения с развязывающими дросселями, рассматривается в . Разрядники обеспечивают ограничение импульсов около 1,5 кВ, исключая пробой изоляции цепей вывод–корпус.

Комбинированные устройства защиты от импульсных перенапряжений обладают наилучшими возможностями по борьбе с помехами из сетей электропитания, но вместе с тем являются наиболее дорогостоящими и сложными устройствами.

Комплекс РЭБ «Ландыш»

Развитие самолетных станций РЭБ для специализированных самолё­тов — постановщиков помех также не прекращалось. С принятием на во­оружение в 1975 году фронтового бомбардировщика с крылом изменяемой стреловидности Су-24 выяснилось, что летных характеристик имеющих­ся постановщиков помех Як-28ПП недостаточно для выполнения задач совместно с новыми машинами. Поэтому в 1983 году в производство запускается самолет — постановщик помех Су-24МП. Для его оснащения был разработан комплекс постановки помех «Ландыш», который включал станции «Фасоль», «Мимоза» и был предназначен для создания помех РЛС зенитных ракетных комплексов, включавших новейшие на тот момент ЗРК МIМ-104 «Patriot». Доводка и освоение Су-24МП и комплекса «Ландыш» затянулись, и к моменту распада СССР войска успели получить лишь десять та­ких машин, восемь из которых были поставлены в 118-й отдельный авиа­полк самолетов РЭП, базировавшийся в Чорткове (Тернопольская область УССР) Прикарпатского военного округа. Доставшиеся независимой Украине Су-24МП быстро утратили боеспособность и были списаны.

Су-24МП

Акционерное общество «Калужский научно-исследовательский радио­технический институт» (АО «КНИРТИ», г. Жуков, Калужская обл.)

В 1957 году по инициативе одного из основателей отечественной радиоэлектро­ники и кибернетики академика А.И. Берга был создан калужский фи­лиал ЦНИИ-108 министерства обороны СССР. ФЦНИИ-108 МО, или в/ч 25787 — таким было название предприятия до 1 января 1967 года, когда оно было переименовано в Калужский научно-исследовательский радиотехнический институт (КНИРТИ). С 1991 года КНИР’ГИ получил статус государственного предприятия. В 2009 году ФГУП «КНИРТИ» вошел в состав ОАО «Концерн «Радиоэлектронные технологии» Государственной корпорации «Ростехнологии». В 2012 году преобразован в открытое акционерное обще­ство, а в 2014 году — в акционерное общество.

Решения компании Sumida для подавления сетевых помех

Компоненты для подавления ассиметричных помех от Sumida с одной стороны ориентированы на защиту конечной аппаратуры пользователей от помех, распространяющихся по сети электропитания, с другой — на обеспечение требований международных стандартов по помехоэмиссии технических средств в сторону сети электропитания.

Портфолио компании Sumida включает в себя решения для борьбы как с синфазными, так и с дифференциальными помехами.

Как было сказано выше, для подавления синфазных помех применяются дроссели, которые содержат две одинаковые обмотки, включенные встречно. Такие дроссели чаще всего строятся на магнитопроводе с высокой магнитной проницаемостью. Конструктивной особенностью решений компании Sumida является применение многосекционной намотки катушек с уменьшенной собственной межвитковой емкостью и, соответственно, с большей частотой собственного резонанса.

При изменении частоты от нуля до частоты собственного резонанса катушки импеданс дросселя носит преимущественно индуктивный характер, при дальнейшем увеличении частоты сигнала начинает преобладать емкостной характер. Именно поэтому такой параметр, как частота собственного резонанса (Self Resonant Frequency) является одной из ключевых характеристик подобного рода устройств.

Наряду с классическими компонентами для подавления помех (рисунки 5 и 6), портфолио компании Sumida включает в себя собственные уникальные разработки — фильтры серии RK17S, RK23S, которые подробно рассмотрены в данной статье.

Рис. 5. Внешний вид фильтров DP-F14

Рис. 6. Внешний вид фильтров серии DK

Преимущества фильтров для подавления сетевых помех компании Sumida:

  • соответствие климатическим категориям 40/125/56 стандарта IEC 68-1;
  • номинальная индуктивность на частоте 10кГц;
  • технологический допуск индуктивности обмоток +50…-30%;
  • соответствие стандартам электробезопасности EN 50176, EN 61347, EN 61800, EN 60335, EN 60065;
  • тестовое напряжения между обмотками 1500В, 50Гц, в течении двух секунд;
  • допустимый перегрев обмоток до 55°С;
  • максимальная рабочая температура обмоток 115°C.

В таблице 2 приведены основные параметры фильтров Sumida:

Ln — номинальная индуктивность обмотки в синфазном режиме;

In — максимальный рабочий ток через обмотку;

RCU — максимальное сопротивление обмотки;

Lleakage — номинальная величина индуктивности обмотки в дифференциальном режиме;

Qth — термосопротивление корпуса;

SRF — частота собственного резонанса фильтра.

Таблица 2. Параметры фильтров для подавления помех компании SUMIDA

Серия Наименование Ln, мГн In,A Rcu, мОм Lleakage, мкГн Q th, K/Вт SRF, MГц Размеры, ШxДxВ, мм
DP DP-F14 3,3…100 0,35…1,8 110…3700 32…1100 0,15…2,0 15,1×19,0×14,0 21,0×19,0×12,5
RK RK 17 3,3…47 0,4…1,5 0,19…2,7 25…350 70 50 0,3…2,0 15,0×18,0×20,0 14,5×24,5×13,5
RK 17 + Bypass 3,3…47 0,4…1,0 0,18…2,5 120…1500 0,3…2,0 14,5×24,5×15,0
RK 19 3,3…47 0,6…2,1 0,12…1,2 25…330 52 0,25…1,5 18,0×21,0×23,0
RK 23 3,3…47 0,9…2,25 0,09…0,87 65…1000 33 0,25…1,0 24,5×26,5×14,0
RK 23 + Bypass 3,3…47 0,42…1,3 0,08…0,75 120…1500 0,22…1,0 24,5×28,0×14,0
RK 26 3,3…47 1,0…3,9 0,054…0,82 25…330 35 0,2…1,0 22,5×27,0×28,5
RK 28 3,3…47 1,4…4,6 0,048…0,52 25…310 30 0,2…0,8 24,5×29,0×31,0
DK DK 30 3,3…47 0,3…1,5 0,17…2,5 35…540 65 0,2…1,5 17,5×18,0×13,0
DK 31 3,3…47 0,3…1,5 0,17…2,5 35…540 58 0,2…1,5 13,5×18,5×20,5
DK 40 3,3…27 0,8…2,5 0,07…0,6 0…240 50 0,18…1,2 22,5×22,5×15,5
DK 41 3,3…27 0,8…2,5 0,07…0,6 0…240 45 0,18…1,2 16,0×23,5×25,5
DK 50 3,3…47 0,6…2,8 0.06-1.1 40…600 37 0,2…0,8 27,5×28,0×18,0
DK 51 3,3…47 0,6…2,8 0.06-1.1 40…600 34 0,2…0,8 18,5×27,5×30,5
DK 60 3,3…10 1,8…4,0 0,06…0,22 35…130 30 0,2…0,8 32,5×33,0×18,0
DK 61 3,3…10 1,8…4,0 0,06…0,22 35…130 24 0,2…0,8 18,5×32,5×35,5
E E 16/4.7 14…60 0,2…0,32 1,8…4,1 270…1220 76 0,12…0,4 13,5×18,0×18,5
E 20/5.9 21…112 0,2…0,55 0,78…5,2 350…1800 57 56 0,075…0,2 21,5×21,5×16,5 13,5×21,0×23,5
Серия Наименование Схема фильтра Область применения
DP   DP-F14       подавление синфазной помехи
RK   RK 17       подавление синфазной помехи
RK 17 + Bypass   подавление синфазной помехи подавление дифференциальной помехи
RK 19   подавление синфазной помехи
RK 23
RK 23 + Bypass   подавление синфазной помехи подавление дифференциальной помехи
RK 26       подавление дифференциальной помехи
RK 28
DK   Вся линейка       подавление синфазной помехи высокое значение тока нагрузки
E   E 16/4.7       подавление синфазной помехи гальваническая развязка
E 20/5.9

Нормативно-правовая база

К техническим средствам, предназначенным для подключения к низковольтным распределительным и промышленным электрическим сетям, отечественные ГОСТы предъявляют требования и устанавливают нормы по ограничению помехоэмиссии и обеспечению устойчивости к воздействию электромагнитных помех.

Вводится понятие «электромагнитной помехи» — любого электромагнитного явления, которое может ухудшить качество функционирования устройства, оборудования или системы. В частности, под сетевой помехой понимается электромагнитная помеха, передаваемая техническому средству по проводам, соединяющим его с электрической сетью .

Согласно нормам помехоэмиссии, выделяют два класса технических средств:

  • Класс А- технические средства всех видов и назначений, предназначенные для применения только в промышленных зонах, подключаемые к питающей сети с помощью штепселей и разъемов, предназначенных исключительно для подключения к промышленным электрическим сетям;
  • Класс Б- технические средства, предназначенные для применения в жилых, коммерческих и производственных зонах с малым энергопотреблением.

Нормы кондуктивных помех в полосе частот 0,15…30 МГц, согласно ГОСТу, представлены в таблице 1.

Таблица 1. Нормы напряжения радиопомех на входных портах электропитания ТС в полосе частот 0,15…30 МГц

Полоса частот, МГц Норма, дБ (мкВ)
ТС класса А ТС класса Б
квазипиковое значение среднее значение квазипиковое значение среднее значение
0,15…0,5 79 66 56…66 56…46
0,5…5 73 60 56 46
5…30 73 60 60 50
Примечание: Норма уменьшается линейно с логарифмом частоты. На граничной частоте нормой является меньшее значение.

Станция РЭБ «Сорбция»

Для вооружения новейшего на тот момент истребителя Су-27 КНИРТИ разработал станцию активных помех «Сорбция». Станция работает в 3-см диапазоне волн и обеспечивает одновременную постановку помех в пе­реднюю и заднюю полусферы, срывая наведение ракет «воздух-воздух» с полуактивной головкой самонаведения. Некоторые решения, впервые примененные в «Сорбции», в значительной мере определили развитие средств РЭБ воздушного базирования на последующие десятилетия. Так, впервые в отечественной практике была использована цифровая память для формирования помеховых сигналов из запомненных копий зонди­рующего радиолокационного сигнала РЛС противника, применена диаграммообразующая система, намного позднее ставшая известной под названием линзы Ротмана. В станции были применены алгоритмы се­лекции распознавания режима работы РЛС при выборе претендента на подавление по частоте повторения зондирующих импульсов. Благодаря ряду передовых решений станции «Сорбция» и сегодня стоят на воору­жении ВВС России.

Контейнер станции РЭБ «Сорбция»
