Качество экрана проводника
Нередко экран проходит по длине кабеля просто множеством витков, не сплетённых между собой, что не хорошо для качественной экранировки. Ведь чем больше плотность сплетения экрана, тем лучше. Экран только в виде фольги – для фиксированных инсталляций. Чем тоньше жилки экрана и чем их больше – тем надёжней. Критично для кабелей, которые постоянно сматываются и разматываются. Рано или поздно жилы проводников начнут от изгибов ломаться и чем их меньше – тем больше вероятность со временем совсем потерять контакт внутри кабеля. Очень хорошо, если экран внутри кабеля дублируется токопроводящим материалом – гибким пластиком или резиной.
Что лучше — купить межблочный кабель или сделать его своими руками?
Конечно, проще всего пойти в магазин и приобрести готовый межблочный кабель. Но в реальности у человека, после покупки динамиков, усилителей и прочей автозвуковой аппаратуры, обычно остаётся не так уж много средств. Поэтому иногда даже покупка среднего «межблочника» выходит за рамки бюджета.
Если же купить дешёвый кабель, особенно из тех, что продаются в наборах для подключения усилителей, его качество может оказаться ниже допустимого. Кроме того, готовые кабеля имеют несколько вариантов стандартной длины, что не всегда подходит для конкретного автомобиля.
В изготовлении межблочного кабеля своими руками есть множество преимуществ. В первую очередь, это более высокое качество, по сравнению с готовыми вариантами из магазина. При этом цена такого кабеля будет существенно ниже. Если же для изготовления использовать максимально качественные компоненты, можно получить кабель, сравнимый с дорогим hi-fi или hi-end. Кроме того, делая «межблочник» самостоятельно, можно изготовить его ровно такой длины, которая вам нужна.
Разъёмы MINI-XLR
Сейчас много кто пользуется радиосистемами и далеко не только вокалисты с ручными радиомикрофонами. Всё чаще встречаются радиосистемы инструментальные, или с микрофонами – петличками и гарнитурами. Там часто используется разъём Mini-XLR – от так называемого “бодипака” (карманный, поясной передатчик) до микрофона часто используется кабель именно с Mini-XLR. В случае с гитарной (инструментальной) радиосистемой – в гитару подключается кабель с разъёмом plug TS с одной стороны, стандарно. С другой стороны кабеля, в бодипак – входит разъём Mini-XLR. Распайка как 3-х, так и 4-х контактного Mini-XLR приведена в таблице №3. Разумеется, не все радиосистемы комплектуются именно Mini-XLR, но это частое явление. Распайка у разных производителей может быть разной!
Материалы и инструмент
Сначала необходимо подготовиться и позаботиться о наличии необходимых для решения нашей задачи материалов и оборудования. Из оборудования и инструментов нам понадобятся:
паяльник мощностью 25-40 Вт с жалом очищенным от окислов и следов свинцовосодержащего припоя;
тестер;
кусачки;
монтажные пассатижи;
острый нож;
перчатки х/б;
зажигалка газовая;
промышленный фен или плита газовая;
кусок войлочной или грубошерстной ткани;
кусок чистой х/б ткани;
паста ГОИ;
бинт медицинский стерилизованный (в некоторых случаях x/б киперная лента);
моток фторопластовой сантехнической ленты (лучше Итальянского, Испанского, Американского производства);
термоусаживающаяся трубка (6.4мм – для внешней оболочки кабеля, 6.4мм – прозрачная, 12мм – герметизация разъемов);
катушка х/б ниток;
спирто-канифольный флюс без присадок (нейтральный);
канифоль;
серебросодержащий безсвинцовый припой импортный (Asahi, WBT, Waco-tech, Cardas);
медная моножила диаметром 0.7-0.9 мм (об этом ниже подробнее).
Будем считать, что все вышеперечисленное, кроме разъемов RCA, медной моножилы, припоя у Вас есть в наличии. Теперь осталось найти основные материалы для изготовления кабеля. Где и как их найти будет рассказано по ходу изложения.
Nordost Frey — 35000 руб. Приз симпатий.
Детальность 4
Динамика 5
Тональный баланс 4
Удобство 5
Особенности
Яркая подача высоких частот и баса при сглаженной средней части диапазона.
Конструкция
Самый тонкий и гибкий кабель в нашем тесте. С прокладкой такого в системе проблем вообще возникнуть не должно. На кабеле установлены очень удобные и легкие цанговые разъемы WBT, что также упрощает использование. Направление определяется без проблем, а вот поканальная маркировка есть только с одной стороны. Проводники изготовлены из сверхчистой меди по запатентованной технологии Micro Mono-Filament, в качестве диэлектрика использован вспененный фторопласт. Приработка достаточно долгая.
Звучание
Исключительно быстрый звук. Подача нейтральная и одновременно чуть отстраненная, прохладная. В целом, звучание получается весьма яркое и эффектное, за счет динамики и скорости, а также за счет насыщенных и напористых высоких частот. Одновременно бас хорошо прорисован, да и количественно его больше среднего. Средние же частоты чуть теряются между верхом и низом, хотя подачу середины никак нельзя назвать ущербной. Сцена широкая, глубокая, с хорошим разделением образов и планов. Вокал воспроизводится ясно и четко, но не полновесно — верхняя часть голосового диапазона доминирует, что особенно заметно на женском вокале. Большой хор иногда может звучать излишне резко, но одновременно он полностью читаем, голоса не смешиваются.
Как сделать межблочный кабель своими руками? Вот краткая инструкция:
1. Купить необходимые компоненты:
— RCA-разъёмы (они же «тюльпаны»).
— сам межблочный кабель. — термоусадочную трубку разных размеров, — гофру или кабельную оплётку.
RCA-разъёмов надо по два, на каждый канал. То есть, если к головному устройству подключается 2-канальный усилитель, а расстояние между ними 1 метр, то необходимо 2 метра микрофонного кабеля и 4 RCA-коннектора.
Хорошие результаты можно получить, приобретая микрофонный кабель компаний Canare, Klotz.
Коннекторы RCA — фирмы Neutric или любого другого, известного своим качеством, бренда.
Микрофонный кабель нужно взять с небольшим запасом, помня, что на каждый канал усиления должен идти отдельный кабель.
2. Подготовить инструменты и материалы для пайки, а также рабочее место с хорошим освещением. Инструменты стандартные:
- паяльник,
- флюс,
- припой.
Также понадобится острый нож, термофен или обычная зажигалка.
3. Сначала нужно зачистить концы кабеля. Для этого надо аккуратно надрезать изоляцию и удалить её. Под ней окажется экранирующая оплётка. Её срезать не нужно, а следует немного расплести и собрать в отдельную скрутку. Потом надо снять изоляцию с двух центральных жил.
4. Перед тем, как припаивать RCA-разъёмы, необходимо надеть на кабель оплётку или гофру (если вы будете её использовать), а также «термоусадку», а то потом это делать будет поздно.
Термоусадочных трубок может понадобиться две или три штуки, в зависимости от конструкции разъёма. Например, два кусочка — на центральные жилы, и другой, чуть потолще — на внешнюю изоляцию и RCA-разъём.
5. Потом нужно облудить медь проводов. Для этого используют канифоль или флюс, а потом — припой.
6. После этого надо припаять одну из центральных жил к сердечнику разъёма. Вторую центральную жилу, вместе со скруткой из экранирующей оплётки, припаивают к «юбке» RCA-разъёма, которая является «землёй».
Процедуру следует повторить с другой стороны кабеля. Только при этом «экран» к «земле» паять уже не надо. Конечно, можно его не припаивать вообще, но эта процедура способна значительно уменьшить количество наводок.
7. Последний этап — одевание термоусадочных трубок, их усадка с помощью технического фена или зажигалки, навинчивание колпачков RCA-коннекторов. Все, межблочный кабель готов!
Вот собственно и все
Теперь кабель можно подключать и слушать, что получилось. Единственно, при подключении кабелей нужно подключать их (правый и левый) в одном направлении в соответствии с установленными нами маркерами. Желательно прослушать звучание тракта при прямом и обратном направлении включения кабелей и выбрать наиболее предпочтительное для Вас. Нужно иметь ввиду, что окончательные выводы о “звучании” Вашего изделия можно делать, лишь после 20-30 часов его нахождения под воздействием электрического сигнала (примерно после 1,5 недель эксплуатации при 2 часовом каждодневном использовании).
Удачи в Ваших начинаниях. И помните, что результат полностью зависит от тщательности соблюдения вышеописанных процедур, хотя во всем может быть элемент творчества.:)
AMUR, 2005, 2006
Ortofon Premium AIC-X7 — 30500 руб. Приз симпатий.
Детальность 4
Динамика 4
Тональный баланс 4
Удобство 3
Особенности
Исключительно аккуратный кабель, с некоторым тяготением к малым и средним составам.
Конструкция
Кабель отличается переменной толщиной — в основной части толстый и неудобный, а вот концевые фрагменты тоньше. Разъемы массивные, цанговые, с родиевым покрытием. Все маркировки имеются. Внутри кабель имеет сложную конструкцию, проводники изготовлены из различных сортов меди — OFC, PCOCC с покрытием серебром. Та часть кабеля, которая имеет большую толщину, судя по ощущению, заключена в витую медную трубку. Также установлены элементы, напоминающие ферритовые кольца. Приработка умеренно долгая.
Звучание
Сразу заметна очень деликатная подача, звук ровный, спокойный, чистый и легкий, но не легковесный. Весь диапазон прорабатывается ровно и одинаково качественно, провалов не слышно. Окраски как таковой тоже нет. Бас не самый глубокий, быстрый, с хорошей артикуляцией и детальностью, серединка открытая, верхние частоты естественные и натуральные. Исключительно аккуратно подается вокал — со всеми интонациями и деталями. Сцена средняя по ширине и глубине, с ясными образами и четкими пропорциями. По динамике явных проблем нет, но в нюансах малые и средние составы даются проще. Эмоционально достоверно передается весь спектр музыки, но опять же, есть тяготение к натуральным жанрам и не самым большим составам.
Выбор коннекторов
Если есть возможность, то подключения с помощью коннекторов “XLR” всегда предпочтительней и надёжней подключений с помощью ¼-дюймового “Jack”, а тем более разъёмов типа Phono, иначе RCA или “тюльпан”. Разъёмы RCA не являются профессиональными аудио коннекторами, хоть зачастую и используются там и имеют довольно неприятную особенность – не всегда точно подходить друг к другу, даже если они настоящие, не поддельные. Не говоря о китайских.
Немного подробностей о “Джеках”. Более правильно разъём “Jack” называется “TRS” – аббревиатура от “Tip, Ring и Sleeve” – наконечник, кольцо и манжета – экран или корпус разъёма. Но это только в случае трёхконтактного разъёма, в народе его часто называют “стерео-джек”. Или “моно-джек” – “TS” в случае двухконтактного, где имеют место быть только Tip и Sleeve – наконечник и экран. К слову, словом “Jack”, если правильно пользоваться принятой в мире терминологией, называют именно гнездо соединения “TRS” или “TS”, а сам штеккер называется “Plug”. На фото далее разъём TS от Amphenol.
“XLR” (в народе – Канон или Кэннон) – очень надёжный разъём, если он не подделка. Советую отдавать ему предпочтение в линейной коммутации сигналов.

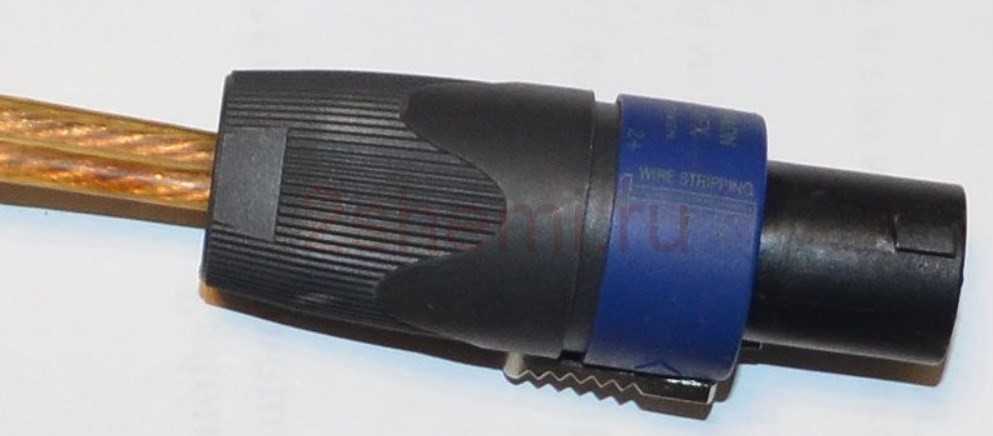

Выше не подделка – Neutrik Speakon 4-х контактный. Произошло от SpeakON (игра слов – speaker, connector и ON – включить).
Бескислородная медь
Это миф. Сейчас в кабельной продукции известных производителей не применяется никакой другой меди, кроме бескислородной. Все кабели делаются из меди одинаково хорошей очистки. Если в рекламе можно до сих пор прочитать слова типа “супер очистка меди” – это не более чем маркетинговый трюк. Даже если предположить что это так, выигрыш в качестве звучания оборудования при коммутации кабелями из этой меди будет совсем не в сторону её стоимости, так как медь самой высшей очистки, близкой к 100% получить достаточно сложно. Остаётся только догадываться, какую медь используют китайцы. В любом случае “noname” кабеля гораздо хуже переносят частые перегибы.
Furutech Evolution — 22300 руб. Приз симпатий.
Детальность 5
Динамика 5
Тональный баланс 3
Удобство 3
Особенности
Быстрый детальный кабель, жанрово универсальный, но специфичный на верхних частотах.
Конструкция
Умеренно толстый и, скорее, гибкий кабель. Разъемы массивные, цанговые, удобные и качественные, контактные поверхности позолоченные. Поканальная маркировка вопросов не вызывает, а вот указание направленности неоднозначное — на практике получилось, что к источнику нужно устанавливать той стороной, где расположены кольца с названием кабеля. Проводники и экран выполнены из меди, изготовленной по фирменной альфатехнологии. Диэлектрик — полипропилен. Приработка долгая, в процессе звук значительно меняется, особенно долго выравнивается подача высоких частот.
Звучание
Нейтральное и очень быстрое. Высокая детальность, хорошая читаемость послезвучий. Звук весьма эмоционален, но лишен наглости и навязчивости, только он немного светлее обычного, на верхних частотах слышны небольшая окраска, легкий налет синтетичности. Бас глубокий, насыщенный, динамичный. Сцена умеренная по размерам, воздушная, многоплановая и хорошо читаемая, с достоверными пропорциями образов. Жанровых предпочтений выявить не удалось, разве что на классических произведениях с обилием высоких частот слышен их некоторый избыток, но с прочими показателями затруднений никаких. Вокал звучит вполне натурально и детально.

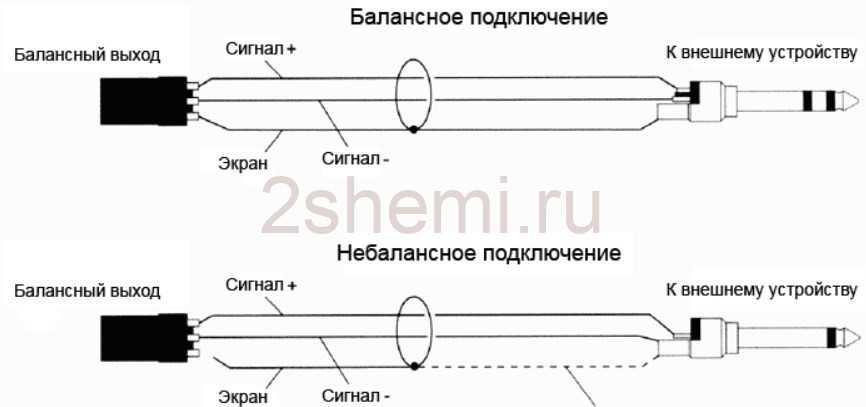

Тип подключения оборудования
Есть балансное подключение и небалансное. Всегда нужно отдавать предпочтение балансному, а когда это возможно и\или предусмотрено – особенно. С небалансным, “обычным” подключением нет проблем – два проводника, один из которых “экран” (земля), служащий защитой от электромагнитных наводок и непосредственно “сигнал” – не путать с “+” и “-“, так как передача аналогового аудиосигнала – это передача с помощью переменного напряжения, меняющего полярность со скоростью, зависимою от частоты сигнала.
С балансным подключением всё сложнее. Оно происходит тремя проводниками – та же “земля”, защищающая от наводок и два проводника с сигналом, один из которых находится строго в противофазе к другому. Обычно тот проводник, который “в фазе” называют “горячий”, противофазный – “холодный”. Зачем это нужно? Передающее устройство преобразует сигнал в балансный – к обычным “земле” и “сигналу” добавляется ещё и противофазный “сигнал”, который инвертируется по фазе в принимающем устройстве. Принимающее устройство микширует фазу и инвертированную противофазу. Получается двойной эффект. Во-первых, полезный сигнал становится в 2 раза мощней и, самое главное, все наводки, благодаря противофазному эффекту, самоуничтожаются. Благодаря балансному подключению, сигнал можно передавать на значительные расстояния практически без потерь – более 100 метров.

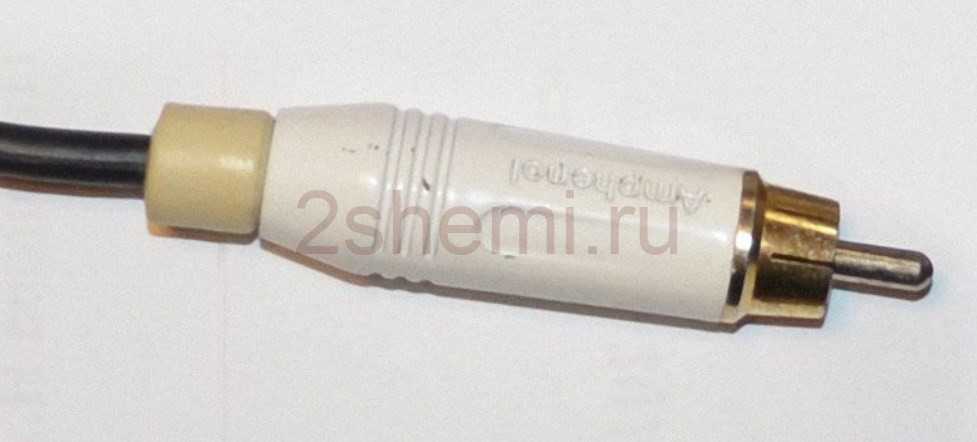

Виды RCA
Композитные RCA бывают одно-, двух- и трехштекерными моделями. Двухштекерные модели оснащены красным и белым кабелем – это RCA для аудио (передают только аудиосигнал). В трехштекерных есть также желтый кабель, который передает видеосигнал.
Композитные кабели предназначены для передачи аналогового или нецифрового сигнала, при этом все данные передаются через один канал. Так как аналоговое вещание состоит из трех сигналов, то такое сжатие приводит к значительному снижению качества изображения.
Компонентные RCA-кабели отличаются от первого вида тем, что могут передавать все компоненты видеосигнала раздельно: один кабель передает информацию о яркости изображения, второй о красном цвете, а третий — о синем.
Такие кабели являются более сложной системой из пяти шнуров и используются на телевизорах с повышенной четкостью видео.
Подключение через RCA-кабель
Кабель RCA можно использовать для подключения разных аудио- и видеоустройств, таких как телевизоры, домашние кинотеатры, динамики, стереосистемы и видеокамеры.
Большая часть новых моделей видеокамер оснащены всеми тремя RCA-портами, за счет чего входящий и исходящий сигнал передается по раздельным каналам и имеет высокое качество.
Подключение тюльпанов к телевизору осуществляется при помощи преобразователя, который конвертирует HDMI-сигнал в RCA. Еще можно использовать аналогичный переходник типа VGA. В таком случае нужно подключать RCA-кабель к разъему «Video» (на некоторых моделях может быть подписан как «AV»).
Кроме этого, при помощи RCA-кабеля можно соединить компьютер и телевизор для просмотра фото и видео на большом экране. Для этого используются адаптеры VGA и D-Sustrong.
Подключить через RCA аудиосистему можно посредством стандартного кабеля mini-Jack на 3.5 мм, который подводится напрямую к звуковой карте, через разъем, обозначенный пиктограммой наушников.
Audioquest Niagara — 45300 руб. Приз симпатий.
Детальность 4
Динамика 5
Тональный баланс 4
Удобство 4
Особенности
Кабель с напористым сильным звуком и одновременно изящным почерком.
Конструкция
Эту модель можно счесть умеренно толстой и достаточно гибкой, но крепящиеся на кабеле блоки системы подмагничивания диэлектрика снижают удобство использования. Разъемы небольшие, посеребренные, подключаются с умеренным усилием. Все маркировки на кабеле есть. Проводники изготовлены из полированной серебряной моножилы, помещенной в тефлоновые трубки. Кабель снабжен фирменной системой подмагничивания диэлектрика DBS, для питания используется по 6 батареек, обеспечивающих суммарно 72 V постоянного тока. При необходимости батарейные блоки можно отсоединить. Приработка быстрая, и ненавязчивая.
Звучание
Тональный баланс практически ровный, от серебра можно заметить только некоторую легкость и осветленность звука, особенно на высоких частотах. Одновременно слышны очень приличная динамика и достойная детальность. Звук получается большой, с масштабной сценой, при этом не грубый и ненавязчивый. Послезвучиям немного недостает внимания, но, в целом, картина не упрощается и не обедняется. Вокал прорисовывается плотнее обычного. Эмоциональности получается больше и это, скорее, слышится как почерк, а не как какой то недостаток. Жанрово кабель универсален, но для рок-музыки или электроники такая силовая подача более естественна.
Atlas Mavros — 48500 руб.
Детальность 4
Динамика 4
Тональный баланс 3
Удобство 4
Особенности
Кабель с прохладным, «нордическим» звуком, не лишенный некоторого изящества.
Конструкция
Удобный в использовании кабель, не толстый, хотя и немного жесткий. Посеребренные разъемы подключаются плотно, но без излишнего усилия. Все необходимые маркировки есть и легко читаются. Проводники изготовлены из сверхчистой меди, в качестве диэлектрика используется тефлон. В структуре кабеля как наполнитель использован натуральный хлопок. Экран тоже изготовлен из чистой меди. Приработка очень долгая и не самая комфортная. В комплекте к кабелю идет компактдиск с прогревочным треком.
Звучание
Подача прозрачная, немного прохладная и отстраненная, одновременно есть незначительный акцент на высоких частотах. Звук почему-то сразу хочется назвать нордическим. Он не столько холодный, сколько очень спокойный, отстраненный, но одновременно полновесный и не лишенный эмоций. Звучание пусть и прохладное, но детальное и протяженное — послезвучия слышны долго, и они не теряются на общем фоне. Все исключительно аккуратно и собрано. Эмоций немного, поэтому не очень удаются яркие мажорные произведения. Вокал тембрально выверенный и точный. С динамикой проблем нет, сцена правильная — широкая и глубокая, правда, пространство, скорее, заполняется звучащей пустотой, нежели звуками — все очень разнесено и отделено друг от друга.
Длина небалансных кабелей
Гитары, клавишные инструменты, источники сигнала (плееры CD, MD, ноутбуки без выносных звуковых устройств) и т. д., часто “коннектятся” небалансным типом подключения. Не следует пользоваться в этом случае небалансным кабелем длиннее 5 метров. Если линия должна быть длиннее – необходимо пользоваться устройствами, называющимися директ-боксы (DI-box или Direct Injection Box). Эти устройства служат для преобразования несимметричного сигнала в симметричный. К тому же часто гальванически развязывают вход и выход, что может быть очень полезно для борьбы с электромагнитными помехами, земляными петлями.
Кабельная продукция
Здесь ассортимент производителей намного шире, чем в случае с разъёмами. Вдобавок, как показывает практика, здесь есть такой момент, что не все типы или марки кабелей одинаково хороши. То есть наряду с отличными кабелями, в линейке производителя может быть как отличный, так и довольно посредственный кабель. Самые известные производители кабельной продукции – японские Canare, немецкие Klotz, Sommer Cable и Cordial, слышно много хорошего о компании Belden, основанной еще в 1902 году Джозефом Белденом в Чикаго, США. Говорят вся коммутация одной из самых крупной в мире прокатной компании “Rat Sound” выполнена на продукции Belden.
Часто задаваемые вопросы
Вот некоторые из наиболее часто задаваемых вопросов:
№1. Какой лучший кабель для аудио?
Разъем имеет решающее значение для кабелей RCA с точки зрения качества сигнала и долговечности кабеля. Разъемы обычно изготавливаются из серебра, меди, никеля или золота. У серебра лучшее удержание сигнала, так как оно больше всего проводит. Он склонен к окислению и поэтому часто покрывается антиоксидантными соединениями. Золото сверху устойчиво к коррозии из-за нулевого окисления.
Выбирая кабели RCA, ищите разъем, покрытый золотом. Его проводимость была бы лучше, если бы он был изготовлен из серебра или меди. Если это полностью золото, его проводимость ниже, чем у двух других материалов. Никелирование защищает от коррозии не так хорошо, как золото. Дешевле, чем позолота, это обычно встречается на проводах нижнего конца. Если вам нужно что-то прочное, выбирайте позолоченные разъемы. Коррозия не только сокращает срок службы кабеля, но и ухудшает качество сигнала.
№2. Отличаются ли кабели RCA от компонентных кабелей?
Компонентные кабели — это один из нескольких типов кабелей RCA. Итак, компонентный провод похож на другие кабели RCA. Но существуют различия в способах передачи сигнала и в результатах. Компонентные кабели имеют три видеолинии и две аудиолинии, а RCA — только одну видеолинию. Некоторые компоненты имеют только три видеолинии и не имеют аудиолинии. В этом случае они соединены с аудио RCA для передачи видео и аудио между подключенными устройствами.
Это также зависит от того, что вы хотите подключить, и от того, насколько хорошо вы хотите получить изображение. Во многих случаях, даже для компонентных соединений, достаточно простого RCA (обычного композитного). Попытка подключить его для изображения высокой четкости или звука Hi-Fi может не сработать. Разнообразные штекеры компонентных кабелей передают видеосигналы для получения максимального качества. Линиям RCA не хватает полосы пропускания для передачи сигналов высокого разрешения. Проще говоря, эти два провода похожи, но не идентичны. Для хорошей картинки нужен хороший компонентный провод. Проводам RCA не хватает полосы пропускания для передачи сигналов HD.
№3. Можно ли преобразовать HDMI в RCA?
Кабели HDMI сейчас широко используются для подключения устройств к мониторам и телевизорам. Однако многие телевизоры имеют только входы RCA. Таким образом, кабели HDMI не могут быть подключены. В этом случае требуется преобразователь HDMI в RCA. Этот гаджет принимает сигнал HDMI и отправляет его на телевизор через кабель RCA. В этом случае разъем зависит от выхода HDMI. Вы можете получить один с компонентным, S Video и классическим RCA выходами. Подключите разъем к источнику питания, затем подключите кабель HDMI к порту HDMI разъема. Просто подсоедините провод RCA к разъему телевизора. Вы можете подключить к телевизору аудио- и видеолинии.
Многие недавние устройства поддерживают как HDMI, так и RCA, поэтому вы сможете подключиться к любому из них. Однако некоторые старые телевизоры имеют только RCA. Вы можете купить отдельный кабель RCA или преобразовать существующий HDMI. Купить кабель RCA будет дешевле, чем подключение.
№4. Кабели RCA — это то же самое, что и коаксиальные цифровые?
Коаксиальный цифровой кабель напоминает кабель RCA; однако он передает цифровые данные вместо аналоговых. Они имеют более толстую изоляцию, чем цифровые кабели, и напоминают кабели RCA из-за концевых соединений. Этот провод передает электрические сигналы и экранирован алюминиевой фольгой. Стоимость коаксиального цифрового кабеля также отличается от стоимости кабеля RCA, используемого с телевизорами. Эти кабели более дорогие из-за более высокой изоляции и экранирования. Они могут стоить более 10 долларов за кабель, который будет стоить меньше 5 долларов за кабель RCA.
Кабель RCA может заменить коаксиальный цифровой кабель, хотя это не рекомендуется. Цифровой кабель имеет более прочное экранирование и лучшую полосу пропускания, чем кабель RCA. Вот почему кабель RCA со временем теряет качество сигнала. Он может работать на короткие расстояния, но для больших расстояний лучше использовать цифровой коаксиальный кабель. Биты цифр не совпадают на больших расстояниях с RCA, и звук заикается. В цифровом коаксиальном кабеле все каналы объединены в одну линию, в отличие от обычных кабелей RCA. По одному проводу передаются как левые, так и правые сигналы.
Распайка аудиокабелей
Правильная распайка сигнальных аудио кабелей, таблица №1
Таблица далее поможет в правильной распайке аудио кабелей практически всех возможных типов и разновидностей. В этой таблице RED = горячий контакт балансного подключения, BLACK = холодный.
Примечание к таблице №1
Вариант распайки XLR №1 в таблице далеко не универсален и совсем не подходит для подключения, например, микрофонов. Таким кабелем даже фантомное питание на устройство, его требующее, не получится подать. При распайке кабелей для микрофонов, экран нужно припаивать с обоих сторон к контакту разъёма XLR №1. Ещё проблема будет, если попытаться нарастить (удлинить) такой кабель, соединив несколько подобных в один – экран получится вообще разомкнутым. Более того, при такой распайке металлический корпус микрофона не будет подключен к экрану, что может привести к повышенному уровню паразитных наводок, вплоть до приёма радиосигнала. Вариант, показанный в таблице может пригодиться только в случае, если нужно “развязать” землю между приборами в случае возникновения или во избежание “земляных петель”.
Правильная распайка аудио кабелей, таблица №2
Возможно таблица №2 будет удобней, да и некоторые различия между ними есть.
Правильная распайка разъёма mini-XLR, таблица №3
Пример распайки mini-XLR – “петлички” Shure WL183, WL184, WL185
Analysis-Plus Silver Oval-in — 27700 руб.
Детальность 4
Динамика 4
Тональный баланс 4
Удобство 4
Особенности
Весьма необычный кабель со специфической, но небезынтересной подачей.
Конструкция
Кабель толстый и жесткий, особенно у разъемов за счет дополнительных термоусадочных трубок. Разъемы цанговые, массивные. Все маркировки расположены на термоусадочных трубках около разъемов, в отличие от старшей модели есть цветовая поканальная маркировка. Проводники изготовлены из серебра и меди, в конструкции применена фирменная геометрия «полого овала». Материалы диэлектрика и экрана неизвестны. Приработка долгая и постепенная, без резких перепадов звучания.
Звучание
Звук прохладно-отстраненный, с хорошей детальностью и долгими хорошо читаемыми, но не преувеличенными послезвучиями. Бас глубокий и аккуратный, с пристойной проработкой, середина ровная, а вот верхние частоты прозрачнее, легче и светлее обычного. При некоторой прохладности и отстраненности нельзя сказать, что не хватает эмоций, просто они передаются иначе и не совсем привычно. Динамика неплохая, хотя некоторый предел скорости чувствуется, одновременно образы подаются аккуратно, без смешивания. Вокал звучит вполне естественно, лишь в некоторых нюансах чуть более упрощенно, чем нужно. На масштабных симфонических произведениях почти нет проблем со скоростью и насыщенностью, а вот баса и основательности не хватает.
Распайки и схемы MIDI кабелей
Распайки и схемы MIDI-кабелей. Музыкантами очень часто применяются MIDI-соединения оборудования. Аббревиатура “MIDI” расшифровывается и переводится как Musical Instrument Digital Interface – цифровой интерфейс музыкальных инструментов. Кабеля для MIDI-подключений чаще всего проще приобрести готовыми, но на всякий случай, для информации, немного остановлюсь и на этом типе соединений. Стандартные разъёмы для них делаются с помощью разъёмов DIN-5M (пятиконтактный, male, или “папа”, русское название – СШ-5, в случае с трёхконтактным разъёмом – СШ-3 или DIN-3 – в MIDI-кабелях не применяются) – именно они чаще всего подключаются к клавишным инструментам и другому оборудованию.
На изображении выше показано:
- Маркировка контактов разъёмов DIN-5.
- Распайка стандартного MIDI-кабеля DIN-5M in + DIN-5M out.
- Две схемы MIDI-кабеля Gameport -> DIN-5 in + DIN-5 out (могут быть и разъёмы female-мама, если делается для использования со стандартным MIDI-кабелем) – этот кабель служит для подключения MIDI к персональному компьютеру с помощью Gameport.
- Внешний вид кабеля Gameport -> DIN-5M in + DIN-5M out.
В последнее время очень большую распространённость получили MIDI-кабеля, основанные на подключении с помощью интерфейса USB и только их можно применить, например, при соединении клавишного инструмента и лэптопа. Очень мобильно и надёжно.
ВИДЕО- И ЗВУКОВЫЕ КАБЕЛИ
XHV403 (124) S-Video
S-Video кабель для качественного соединения видеокомпонентов системы. В нем использован PC-OFC проводник с двойным экранированием бескислородной медью и миларовой оболочкой. Кабель имеет общепринятое для бытовых систем сопротивление 75 Ом, а также позолоченные фирменные разъемы.
XHT501 S-Video & stereo audio
Видеоаудиокабель, на одном конце которого расположены разъемы S-Video и 2 RCA для стереозвука, а на другом — SCART. Кабель идеален для соединения DVD-проигрывателя с телевизором в случаях, когда в одном из компонентов отсутствует разъем SCART. Провод PC-OFC имеет двойное экранирование бескислородной медью с миларовой оболочкой, прочный литой разборный корпус IXOS R Scart и позолоченные разъемы S-Video и RCA. Отмечен как Лучшая покупка года и Выбор редакции издания Home Entertainment
XHA203 (104) Audio interconnect
Межблочный стереоаудиокабель RCA, созданный на основе PC-OFC проводника диаметром 0,63 мм. Имеет превосходные звуковые характеристики, позволяющие подключать его в стереосистему любого уровня. Отмечен как Лучшая покупка года изданием Hi-Fi CHOICE.
XHT401 (115) Scart to 6 RCA
Двунаправленный аудиовидеокабель для записи и воспроизведения. Идеален для соединения телевизора с видеомагнитофоном. На одном его конце находится разъем SCART, а на другом — шесть позолоченных разъемов RCA, предназначенных для передачи звукового стерео и композитного видеосигналов в обе стороны. Все контакты кабеля позолочены, а провод имеет двойное экранирование.
XHV804
Компонентный видеокабель, состоящий из трех коаксиальных RCA проводников. Предназначен для передачи высококачественного Y’PbPr видеосигнала от DVD-проигрывателя на проектор или плазменную панель. Идеален в домашнем кинотеатре высокого уровня. Кабель гарантирует передачу сигнала студийного качества. В нем используется 75 Ом PC-OFC проводник с OFC экраном c двойной миларовой оболочкой. Для соединения с компонентами используются позолоченные разъемы с твердоэмалевой защитой.
