Сетевой фильтр для стиральной машины

Сравниваем лучшие сетевые фильтры!

Как видите, ассортимент достаточно разнообразный, есть из чего выбрать! А для того, чтобы помочь вам окончательно определиться с вариантом, мы составили таблицу, в которой отображены все основные достоинства каждой модели и средние цены на неё.

Модель	Основное преимущество	Наличие USB портов	Цена
Xiaomi Mi Power Strip	Универсальные розетки	есть	670–1200 р.
Sven SF-05PL	Выключатель для каждой розетки, низкая цена	нет	470–610 р.
APC P5BT-RS	Розетка для крупных блоков, нестандартный дизайн	нет	1370–1910 р.
ERA USF-5es-1.5m-USB	Компактный размер, низкая цена	есть	480–830 р
APC PM6U-RS	6 розеток, нестандартный дизайн, световые индикаторы	есть	2330–3030 р.
Pilot X-Pro	6 розеток, управление периферийными устройствами	нет	1540–2230 р.
MOST ARG	6 розеток, выключатель для каждой розетки	нет	670–980 р.
Sven Fort Pro	Световые индикаторы, встроенный вольтметр	нет	1690 р.
APC P43B-RS	Световой индикатор, защитные шторки	нет	840–1390 р.
Defender DFS	Розетка для крупных блоков, световой индикатор	есть	720–1010 р.

Как понять, что в стиральной машине сетевой фильтр вышел из строя

Привели типичную электрическую схему устройства. Допустимо прозвонить входные и выходные клеммы, не трогая заземление. Этого хватит, чтобы понять принцип действия:

Во-первых, убедиться, что контакты попарно звонятся. 680 кОм – большое сопротивление, склонны считать, что звуковой сигнал выдаст мультиметр. Общепринятое сопротивление изоляции в бытовой технике составляет 2 МОм и выше, остаётся шанс, что измерительная техника учитывает этот факт.

Если все в порядке, измерьте входное сопротивление. Закусите крокодильчики на штекере. Полученное сопротивление способно отличаться от 680 кОм, параллельно резистору сидит входное сопротивление стиральной машины. Если клеммы в районе сетевого фильтра не паяные, а разъемные, отстыкуйте и тогда уже проводите измерение. За малым сопротивлением двух дросселей получится примерно 680 кОм.
Корпус залит компаундом, оценить работоспособность конденсаторов сложно. Однако допустимо замерить емкость между различными входами, исходя из полученных данных, уже вести дальнейший осмотр. При параллельном включении конденсаторов их номиналы складываются. При последовательном – суммируются обратные величины. Для рассматриваемого случая это выглядит примерно так для входной емкости со стороны вилки:

2,35 нФ – ветвь из последовательных конденсаторов.
0,47 мкФ — одиночный конденсатор.
В сумме – 0,47235 мкФ.

Видно, что цепочка из низкоемкостных конденсаторов почти не изменила входной емкости сетевого фильтра, поломку одного заметить сложно. Если полетел элемент на 0,47 мкФ, это станет очевидным при проведении замеров. Как оценить работоспособность малых конденсаторов: замер поведем с выходной стороны сетевого фильтра для стиральной машины. Найти нужные контакты просто. Между двумя из них (выходными) емкость окажется примерно равна 0,47 мкФ. А при попарном соединении прочих контактов получится примерно удвоенное значение каждого из малых конденсаторов. В пределах 9 нФ. В противном случае сгорела деталь (вдобавок земля может сидеть прямо на корпусе стиральной машины, это сложно не заметить).

Конденсатор при выгорании способен дать короткое замыкание. Звоним контакты попарно. Которые звонятся, там пробой. Если наоборот – сопротивление равно бесконечности – выходит, конденсатор перестал существовать – беремся опять за калькулятор. Одна пара контактов даст почти чистые 4,7 нФ, где конденсатор уцелел. Вторая пара выдаст последовательное соединение из двух емкостей, 0,47 мкФ и 4,7 нФ. Находится по формуле:

С = С₁С₂/(С₁+С₂),

Получилось примерно 4,65 нФ. Наконец, работоспособность дросселей оценивается просто. Если один из входных контактов не звонится с любым выходным, перегорела соответствующая катушка. Починка затруднительна. Если дроссели в порядке, неисправные резистор и конденсаторы возможно подвесить прямо снаружи, припаяв к нужным контактам. Разумеется, сверху потребуется залить компаундом для безопасности.

На схемах последовательность элементов приводят условно, чтобы читателю стало понятно. Если вышел из строя конденсатор, но не дал короткого замыкания, остаётся шанс реанимировать каскад, подвесив необходимый элемент снаружи на нужные контакты – это видно из схемы. Действие защитит стиральную машину первое время, пока не найдется удобоваримый вариант. Использование сетевого фильтра подобной доморощенной конструкции станет мерой по охране оборудования.

Для чего нужен сетевой фильтр?

Вначале рассмотрим, какой ток получает пользователь в розетке от электростанции. Генераторы создают ток с ЭДС в форме синусоиды. В то время, пока ток идет к конечному потребителю, практически идеальная синусоида обрастает помехами, выражающимися в дальнейшем в виде шумов. К форме напряжения добавляются гармоники, которые приведут к возникновению помех в работе подключенных к сети устройств. Дополнительно могут появляться перепады и всплески напряжения, вызванные усилением нагрузки на сеть, перебоями в электроснабжении и прочими непредсказуемыми факторами.

Сетевой фильтр необходим для фильтрации помех сети, чтобы подключенные к ней устройства получали чистое питание, и для уменьшения помех, идущих от питающих приборов. Выполнение этой задачи обеспечивается электросхемой, благодаря которой изменения показателей частоты и малые скачки напряжения просто поглощаются. В случае, когда проблемы с сетью выходят за границы, установленные производителем, подача электричества через сетевой фильтр прекращается, поскольку срабатывает предохранитель.

В магазинах можно найти сетевые фильтры с различным количеством розеток. Благодаря этому к одному устройству можно подключить сразу несколько единиц техники, нуждающейся в защите от перепадов напряжения и прочих помех. Однако у таких фильтров есть максимально допустимая нагрузка. Например, к ним нельзя подключать сразу несколько устройств с высокой мощностью. Пренебрегать этим показателем не рекомендуется, поскольку иначе производитель не может гарантировать качественной работы продукта.

Сетевые фильтры компании Sven

На российском рынке сравнительно недавно появился финский сетевой фильтр Sven. Продуманным дизайном отличается яркий представитель этой марки — устройство SVEN Fort. Яркий дизайн корпуса, нехарактерный для большинства фильтров, выделяет его из общей массы похожих друг на друга приспособлений.

В отличие от многих своих собратьев, он не предназначен для лежания на полу. На задней крышке корпуса имеются 2 отверстия, которые могут удерживать удлинитель на стене в продольном или поперечном положении. На передней панели располагаются 5 розеток, а напротив каждой из них есть красная клавиша, отвечающая за работу определённого разъёма. Также существует кнопка, отключающая всё устройство.

Два индикатора на корпусе показывают заземление и рабочее состояние защиты. Цвет подсветки разный. По отзывам покупателей, не очень удобно диагональное расположение отверстий. При подключении некоторых приборов, у которых вилки имеют продолговатую форму, использовать соседний разъём не представляется возможным.

Внутри корпуса:

плата;
3 варистора;
предохранитель 10 А.;
термопредохранитель.

Существует также модель SVEN Fort Pro. По словам специалистов, этот прибор отличается от предыдущего наличием шкалы напряжения, которая немного неточна. Внутреннее его строение идентично Fort. В обоих приборах наблюдаются наплывы припоя.

Сначала обнаружим элемент

Чаще всего автомат не включается из-за сгоревшего конденсатора, но подтвердить догадку можно только после проверки ФПС. Чтобы провести диагностику сетевого фильтра, необходимо вынуть его из стиральной машинки. Добраться до него несложно:

отключаем технику от электропитания, вынув шнур из розетки;
перекрываем подачу воды в автомат;
снимаем верхнюю крышку, открутив соответствующие болты на задней панели;
заглядываем под крышку и ищем фильтр помех (это небольшая черная или белая округлая деталь, расположенная на сетевом шнуре).

Для демонтажа конденсатора достаточно воспользоваться отверткой и освободить удерживающие его болты. Однако на глаз обнаружить неисправность детали получается не всегда – надежнее провести проверку с помощью мультиметра. Как это сделать, расскажем далее.

Принцип работы защитного устройства

Бытует мнение, что можно пользоваться машиной автомат и без подобного защитного устройства. Но, это применительно лишь к аппаратам старого типа. Подключение же современных стиральных машин без встроенного или внешнего защитного устройства, не дает гарантии, что при очередном запуске цикла стирки из-за нестабильности электрической сети останутся в целости панель управления, асихронный двигатель или тэн. Из-за повреждения сенсорного управления программы могут самопроизвольно менять режимы стирки.

Неважно, какой тип сетевого фильтра используется, главное – это наличие и работа конденсаторов, именно они влияют и на качество устройства, и на цену. В машине уже установлены катушки индуктивности и конденсаторы, но они имеют настолько маленькую емкость, что не смогут противостоять сильному скачку напряжения

Сетевой фильтр, встроенный внутрь машины, пропускает колебания, которые имеют частоту 50 гГЦ, другие – большие или меньшие – сразу же блокируются

Это важный фактор, так как если брать во внимание перебои, скачки напряжения, то они отличны от синусоиды с всплесками амплитуды, причем весьма значительными, которые способны нарушить системы машины-автомата, даже выведя их полностью из строя

Нужно учитывать, что в приборе тоже есть нестабильность, и каждый раз, когда реле срабатывает, и включается асинхронный двигатель, происходит генерация пиков или провал токов, но этот процесс не должен выйти в сеть, иначе такая нестабильность станет причиной высокочастотной гармоники, и заслуга сетевого фильтра – нивелировать этот процесс.

Чтобы потребители не пренебрегали защитой своей стиральной машины, многие современные выпускаемые модели автоматов, программируется таким образом, что если встроенный сетевой фильтр выходит из строя, блокируется все работа аппарата, до замены защитного устройства.

Что такое сетевой фильтр

Я думаю многие (да и я когда-то) думали или думают, что сетевой фильтр – это удлинитель с выключателем. Вот таким, например, как на картинке:

Если вы так думаете – то пора развеять ваши заблуждения. Если нет – честь вам и хвала!

Сетевой фильтр – это устройство, которое защищает ваши электроприборы от скачков напряжения и помех. Обычный удлинитель с выключателем, никак не продлит жизнь вашим электроприборам. Обычный сетевой фильтр очень похож на удлинитель, однако в нем есть защита, от описанных выше напастей.

Давайте рассмотрим подробнее, как же он защищает электроприборы:

импульсы напряжения – для защиты от них в сетевом фильтре должна быть такая штука как варистор. Варистор рассеивает избыточную энергию, превращая её в тепловую. Если он не выдерживает, то сгорает, пав смертью храбрых, но техника остается цела. При выборе смотрите на параметр «Уровень поглощения энергии», или «Суммарная рассеиваемая энергия», или «Максимальная энергия входного импульса», или «Энергия скачка», который будет в Джоулях (Дж). Чем больше этот параметр, тем лучше.
На многих устройствах также есть такая штука как терморазмыкатель, который срабатывает при превышении максимального значения напряжения и отсекает его, предупреждая сгорание варистора. Наличие терморазмыкателя как раз желательно, чтобы фильтр не перегорел при первом же скачке напряжения и служил долго.
высокочастотные помехи электросети. За борьбу с ними отвечает фильтр от помех (LC-фильтр), который состоит из катушки индуктивности и конденсатора. Смотрите на параметр «Степень подавления высокочастотных помех» или «Степень подавления ВЧ-помех», измеряется в децибелах (Дб), соответственно, чем больше, тем лучше.

Возможные проблемы электропитания

Параметры электросети в месте расположения фермы — наиболее серьезный фактор, влияющий на ее работу. Самым важным из них является напряжение. Даже в хорошо сбалансированных сетях его значение колеблется. Например, в ночные часы, когда мало потребителей, напряжение может превышать 220 Вольт, а в дневные — быть меньше этого значения.

Компьютерные блоки питания рассчитаны на стабильное напряжение в 220 или 230 Вольт. Но в них стоят системы, которые способны нивелировать небольшие отклонения от стандартного значения. В простейшем случае от значительного превышения рабочего напряжения может защищать плавкий предохранитель.

Резкие и кратковременные скачки напряжения опасны тем, что защита может не успеть сработать. Это приводит к двум самым частым последствиям — отключению оборудования или выходу его из строя.

Отключение не является большой проблемой, поскольку можно настроить систему управления на автоматическую перезагрузку. При этом будет потеряно некоторое время, необходимое на включение, загрузку операционной системы и клиента.

Причиной быстрых изменений напряжения, как правило, является подключение или отключение мощных потребителей электроэнергии. Скачок может создать, например, подключение электрического котла отопления в доме или сварочного аппарата. Часто проблемы с напряжением приходят из внешней сети.

Выйти из строя может не только майнинговое оборудование фермы, но и блок питания, материнская плата, да, фактически, — любой электронный компонент. Это приведет к затратам на ремонт и простою фермы (если, например, сгорит блок питания компьютера), а простой фермы — это дополнительные потери в виде упущенной выгоды.

Сетевые фильтры компании APC

8 приборов можно подключить единовременно к этому оснащённому защитой компьютерной сети, телефонной и видеолиний, фильтром высокочастотных помех и трёхметровым шнуром прибору. Сетевой фильтр APC имеет привлекательный дизайн. Приятным дополнением к основному товару являются 3 шнура. Они предназначаются для подключения интернета, телефона и телевизора. На корпусе есть кнопка отключения прибора и индикаторы, показывающие заземление, подключение и наличие сетевых перегрузок, рядом находится блок защиты линий связи.

Устройство продумано до мелочей. Крепление на стену возможно в любом положении. Для использования его на полу имеются ножки. По положительным отзывам специалистов понятно, что это агрегат высшей пробы, способный удовлетворить большинство потребителей. Все заявленные производителем функции выполняются с честью. При всех достоинствах, этот агрегат не имеет заземления локальных сетей. Сетевой фильтр, цена на который выше, чем на SVEN Fort Pro, лучше и по производительности, и качеству исполнения. Недостатками, найденными потребителями, можно считать неудобство крепления в горизонтальном положении.

Какую роль играет

Частые переключения реле, запуск и остановка асинхронного двигателя внутри самой машины, в свою очередь, вызывают постоянные изменения токов, которые нельзя пропускать во внешнюю электрическую сеть, чтобы не повредить другое электрооборудование, подключённое к ней (телевизоры, компьютеры, микроволновки и пр.) Данное устройство улавливает эти перепады и «сбрасывает» избыточные токи на заземление. Сетевой фильтр стиральной машины предохраняет от перепадов напряжения не столько саму машину, сколько внешнюю электрическую сеть от неё.

Сильное падение напряжения в сети может привести к сгоранию асинхронного двигателя, потому что он перестаёт вращаться, а ток продолжает поступать на его обмотку. В данном случае это защитное устройство сразу выключает стиральную машину. Если же перепад напряжения имеет непродолжительный характер, то фильтр использует заряд своих конденсаторов, чтобы поддержать нормальную работу машинки. Именно поэтому не рекомендуется эксплуатировать стиральную машину без него.

Это довольно надёжные устройства и они редко ломаются, но иногда такое случается. Чаще всего это происходит из-за снижения ёмкости конденсаторов внутри фильтра со временем. Реже – из-за сильного скачка напряжения, который может вызвать пробой.

Достать и заменить фильтр помех можно самостоятельно или при помощи специалиста, но как понять, что он сломался?

Лучшие сетевые фильтры без дополнительных возможностей

DAESUNG MC2343

Комфортный энергоэффективный прибор с разведенными выключателями электророзеток. Гарантирует защиту от внезапных перепадов напряжения. Устройство от разработчика из Южной Кореи обладает другим достоинством перед аналогами: отверстия контактов каждой розетки у устройства располагаются в 1 линию, что полезно, если присутствуют габаритные наружные блоки питания либо зарядники. Каждый выключатель размыкается 2 проводами питания, предусматривается защитная система от детей. Цена составит 1100 р.

Достоинства:

все розетки отключаемые;
прямое положение электророзеток;
защитная система от детей;
гарантийный период.

Недостатки:

отсутствует защитная система от высокочастотных помех.

ZIS Pilot Pro GP

По отношению к остальным недорогим устройствам такая модель отличается хорошим подавлением высокочастотных помех, опцией противостояния высокому напряжению. Последняя опция возможна, если присутствует работающее заземление, так как реализуется такая функция посредством грозового спец разрядника. Варисторная защитная система у удлинителя также присутствует. Как дополнение отмечается способность устройства индицировать подключение, возможность монтажа в сеть 2 плоских вилок сразу.

Наряду с этим, к прочности элементов и качеству выполнения изделия долгое время у пользователей были нарекания, ввиду чего удлинитель имеет относительно невысокую оценку в рейтинге сетевых фильтров. Увеличить привлекательность рекомендуемого устройства в глазах потенциальных потребителей поможет гарантийный период в 5 лет. Стоит 1300 р.

Достоинства:

хорошее подавление высокочастотных помех;
действенный грозоразрядник;
индикатор подсоединения;
GP-розетка;
гарантийный период.

Недостатки:

ненадежность клавиши запуска и термопрерывателя;
общая нагрузка 2.2 кВ.

Как функционирует элемент?

Проверить и заменить фильтр помех несложно, но лучше не допускать его поломки. Без устранения причины новый конденсатор перегорит практически сразу и придется снова заниматься ремонтом. Лучшей профилактикой будет понимание механизма работы ФПС, оценка рисков и вероятности повторения сбоя.

Перегорает фильтр из-за скачков напряжения. Дело в том, что идеальной электросети не существуют, а в России и СНГ перепады тока случаются очень часто. Ежегодно десятки тысяч электроприборов и бытовой техники «горят», и стиральные машинки не исключение. С последними ситуация усложняется чувствительными электронными модулями, которые безвозвратно выходят из строя даже при малейших сбоях.

Помехоподавляющий фильтр и был создан для устранения токовых перепадов. Его назначение – сглаживать скачки напряжения, беря на себя основной удар. Но если с легкими «волнениями» ФПС справляется, то с крупными перебоями нет. При резком подъеме или спаде ФПС не выдерживает и перегорает, экстренно вырубая систему.

Починить конденсатор нельзя – только заменить на функционирующий аналог. Но установка нового ФПС не решит проблему. Если в вашей электросети часто скачет напряжение, стоит подумать о включении в цепь мощного стабилизатора.

Поделитесь своим мнением — оставьте комментарий

Если нет заземления, как подключить стиральную машину

Как же поступить при отсутствии заземления? Можно убрать контакт делителя напряжения с корпусом, если это позволяет конструкция сетевого фильтра. Это самый простой способ избавится от пощипывания при абсолютно исправной стиральной машине. Если вы не хотите производить манипуляций с сетевым фильтром, то постарайтесь разместить стиральную машину на значительном удалении от металлических коммуникаций, на которых может быть потенциал относительной земли. Также нужно следить за целостностью лакокрасочного покрытия корпуса, не прикасаться к влажному корпусу и не стоять при этом на влажном полу.

А вот чего категорически не стоит делать, чтобы стиральная машина не билась током, — это заземлять ее корпус на систему отопления многоквартирного дома. Тем самым вы создадите угрозу в случае пробоя фазы на корпус не только для жильцов квартиры, но и всего стояка. Заземлять можно только на специальный проводник, идущий от заземлителя или точки разделения PEN на PE и N. Также нельзя делать зануление в двухпроводке.

Как выбрать сетевой фильтр

Длина провода. В продаже встречаются удлинители с длиной сетевого шнура от 1 до 50 м. Не стоит гнаться за большой длиной, в тесной квартире для подключения компьютера, принтера и телефона хватит устройства с проводом 1,5-2,0 м. А вот когда электрическая розетка расположена вдали от аппаратуры, то выбор делается в пользу удлиненных версий (10-50 м).

Розетки 220 В. Перед походом в магазин необходимо посчитать, сколько потребителей электроэнергии будут одновременно подключены к сетевому фильтру. К полученной сумме следует добавить 1-2 запасных гнезда. В случае использования колодки для подзарядки смартфонов или пауэрбанка, лучше присмотреться к моделям с USB портами.

USB порты. Наличие разъемов USB позволяет сделать более компактным сетевой фильтр. Отличаются порты показателем номинального тока
Чаще всего на один разъем выделяется 1,0-2,0 А, но при этом стоит обратить внимание и на максимальный суммарный уровень тока. Иногда при подключении нескольких гаджетов резко падает питание на каждом разъеме

Системы защиты. Сетевой фильтр – это не только удлинитель и разветвитель, но и надежный помощник в борьбе с перепадами напряжения. Многие модели способны защитить приборы от короткого замыкания (КЗ), перегрева, превышения максимальной нагрузки, высокочастотных помех. Очень полезной опцией при наличии в доме маленьких детей будет защита розеток специальными шторками. Если сетевой фильтр планируется выносить на улицу, то предпочтение лучше отдать изделиям во влагозащищенном исполнении.

Мощность. У каждого сетевого фильтра имеется ограничение по суммарной мощности, которую потребляют подключенные приборы. Она колеблется в пределах 2,0-3,0 кВт. Превышение указанного в паспорте порога в лучшем случае приведет к срабатыванию автоматического предохранителя

Поэтому специалисты рекомендуют с осторожностью подключать к колодке мощные электроприборы, например, обогреватели, утюги, чайники или стиральные машины. Оснащение

Сетевые фильтры имеют разное оснащение, начиная от обычных розеток и заканчивая опцией управления через Wi-Fi. Самые простые устройства, состоящие из провода, розеток и выключателя подойдут тем пользователям, которые ищут удлинитель. Современным пользователям требуются не только розетки, но и порты USB, слоты для аккумуляторов, а также надежная защита всех подключенных приборов. А наиболее продвинутые пользователи выбирают сетевые фильтры, которыми можно управлять через интернет.

В наш обзор попали 15 лучших сетевых фильтров. Все они прошли испытание в нашей стране и получили от экспертов и пользователей положительные оценки.

Как работает фильтр

Если сетевой фильтр встроен в стиральную машинку, то он может пропустить колебания с частотой 50 Герц, а остальные импульсы сразу будут заблокированы.

Это значимый момент, так как если рассматривать перебои в сети и скачки, то значительные всплески амплитуды способны нанести урон системам машинки автомат вплоть до полной потери работоспособности.

При эксплуатации защитного устройства запрещено выключать в процессе работы стиральную машину из розетки, так как фильтр может поломаться.

Даже простые катушки индуктивности с маленькой емкостью хорошо, единственная проблема, они не смогут выдержать сильный скачок напряжения.

Некоторые пользователи убеждены в том, что сетевой фильтр не обязательно устанавливать. Возможно старые модели стиральных машин с долей вероятности смогут справиться с количеством тока.

Но, современная техника без защиты с легкостью пострадает при очередной нестабильности в сети и запустив процесс стирки, пользователь может лишится панели управления, двигателя, нагревательного элемента и т.д.

Нестабильность может возникнуть и в самом приборе. При запуске асинхронного двигателя, количество пиков генерируется или происходит провал токов, что может привести к высокочастотной гармонике. Но, благодаря защитному фильтру, этот процесс сглаживается, потому что фильтр ловит такие перепады и сбрасывает их в заземление. Этим самым он предохраняет от поломки устройства и приборы, подключенные к внешней электросети (микроволновки, компьютеры, телевизоры и другие).

Следует брать во внимание тот факт, что если возникает неисправность в сетевом фильтре, например перегорание асинхронного двигателя, то работа всей стиральной машинки полностью прекращается в целях безопасности

Зачем стиральной машине сетевой фильтр

В стиральной машине сетевой фильтр – устройство, пропускающее колебания 50 Гц, но задерживающее прочие частоты. Перебои напряжения и скачки отличаются от синусоиды, присутствуют ощутимые всплески амплитуды, способные нарушить работы аппаратуры, даже сломать. Внутри прибора также присутствует нестабильность. Каждые срабатывание реле и включение асинхронного двигателя сопровождаются генерацией пиков либо провалов токов, которые не должны выйти в сеть, чтобы не навредить, допустим, соседскому оборудованию. Подобные нестабильности образуют высокочастотные гармоники, подключение стиральной машины к сети через фильтр нивелирует разрушительный эффект.

825 рублей не предел, но далеко не нижняя планка. Сетевой фильтр стоит дорого. Корпус ряда устройств замыкается на корпус стиральной машины. Требуется заземлять прибор. Нередко пользователи утверждают, что допустимо работать без сетевого фильтра для стиральной машины. Отчасти верно. Но помехи, созданные асинхронным двигателем, способны повредить любой бытовой прибор в доме: телевизоры, мультиварки, микроволновки. Особенно страдает техника с сенсорным управлением. Фильтр преимущественно защищает электрическую сеть от стиральной машины.

Замечали, приборы бьются током после извлечения вилки из розетки. Это происходит благодаря сетевому фильтру. В состав входят конденсаторы, накапливающие энергию, потом происходит кратковременный разряд через руку. Искрогасящие цепочки, включающиеся параллельно датчикам давления и электрическим клапанам, также считаются фильтрами. Это простейшие RC-цепочки, номиналы элементов прописаны прямо на корпусе. Упоминали выше про фильтр для стиральной машины Hansa (Miflex X 17-3), агрегат выглядел бы примерно как на рисунке ниже. Это схема, нарисованная на корпусе в непривычном виде.

Индуктивности становятся сопротивлениями исключительно для высоких частот. Высшие гармоники спектра на них погасятся. Происходит защита от резких фронтов, неизбежно созданные асинхронным двигателем и рядом прочих устройств в стиральной машине. Резонансная частота контура настроена на 50 Гц. Высшие частоты замыкаются через конденсатор. Резистор присутствует для разряда. Когда беремся рукой за вилку и чувствуем удар, явление происходит из-за большой постоянной времени RC-цепочки. Если подождать чуть дольше, удара не будет. Ток спустится через резистор.

В отдельных случаях индуктивности отсутствуют. Эта примитивная конструкция обеспечивает худшее качество. Возможно собрать сетевой фильтр для стиральной машины собственноручно при наличии навыков обращения с паяльником и травления плат. Потребуется правильно подобрать элементную базу, чтобы выдерживала воздействие питающего напряжения, намотать индуктивности, которые переварят подводимый ток. Не стоит путать наличие сетевого фильтра стиральной машины и использование предохранителя. Это отдельные устройства:

Сетевой фильтр защищает сеть и стиральную машину от помех;
Предохранитель защищает оборудование от перегрузки.

Недаром корпуса заводских изделий собираются из прочного пластика и заливаются термостойким и водостойким компаундом. Если в процессе работы сюда попадет жидкость, она угрожает жизни людей. В лучшем случае выбьет пробки. По указанной причине каскад располагается в верху корпуса. Фильтр редко ломается, способен оплавиться подводящий провод. Тогда устройство заменяется на аналогичное. Компаунды сегодня возможно купить. Если элементная база в наличии, удастся собрать сетевой фильтр для стиральной машины самостоятельно.

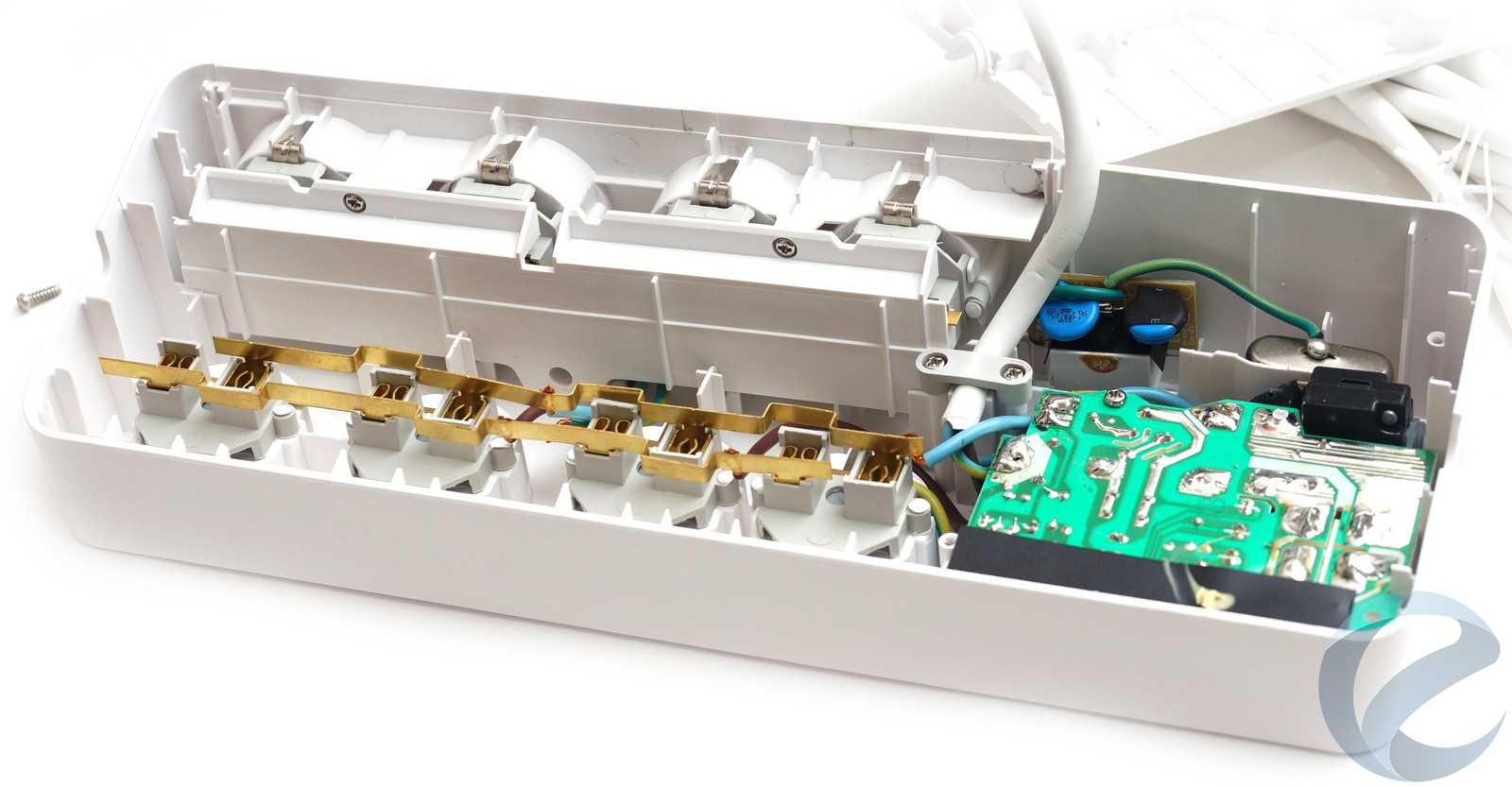

Внутренне устройство

Для вскрытия корпуса понадобиться открутить восемь винтов. Половина из них выполнена с необычным шлицом под прямую отвертку. Вкрутить такой винт легко, а вот выкрутить сложно -отвертка соскакивает.

Четыре тыльных розетки размещаются на отдельной съемной панели.

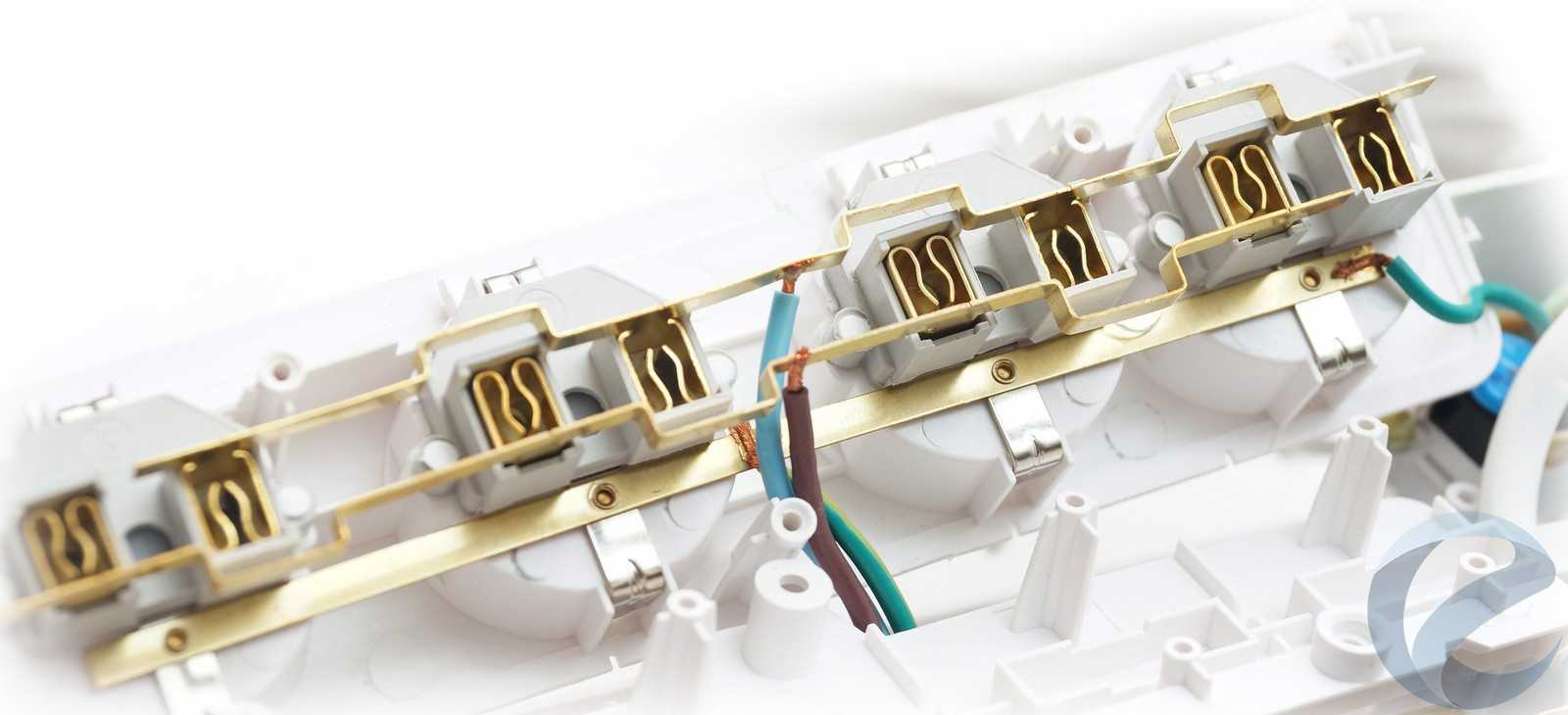

Питание к розеткам разводится при помощи шин из медного сплава. Электрические контакты сделаны качественно, пружинный контакт надежно и жестко охватывает штырь вилки. Вилка втыкается с минимальным усилием и надежно фиксируется, не болтается. Хороший контакт способен передавать большую мощность и при этом не нагреваться. Нередки случаи, когда некачественные розеткиплавятся, в данном случае это не грозит.

Провода к шинам приварены точечной сваркой, что являетсясамымнадежнымвариантом. Шина заземления крепится к контактам на клепки, чего вполне достаточно.

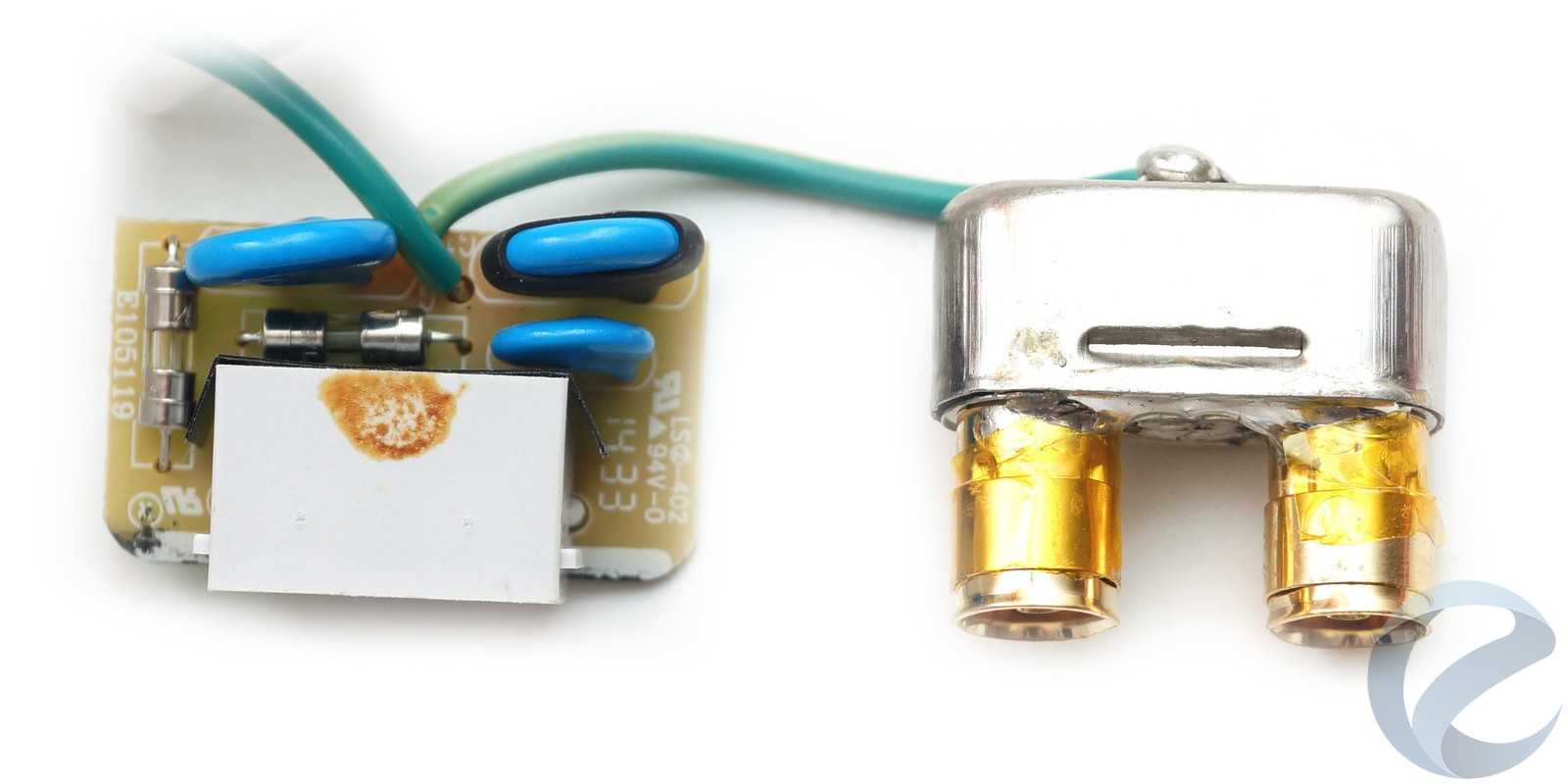

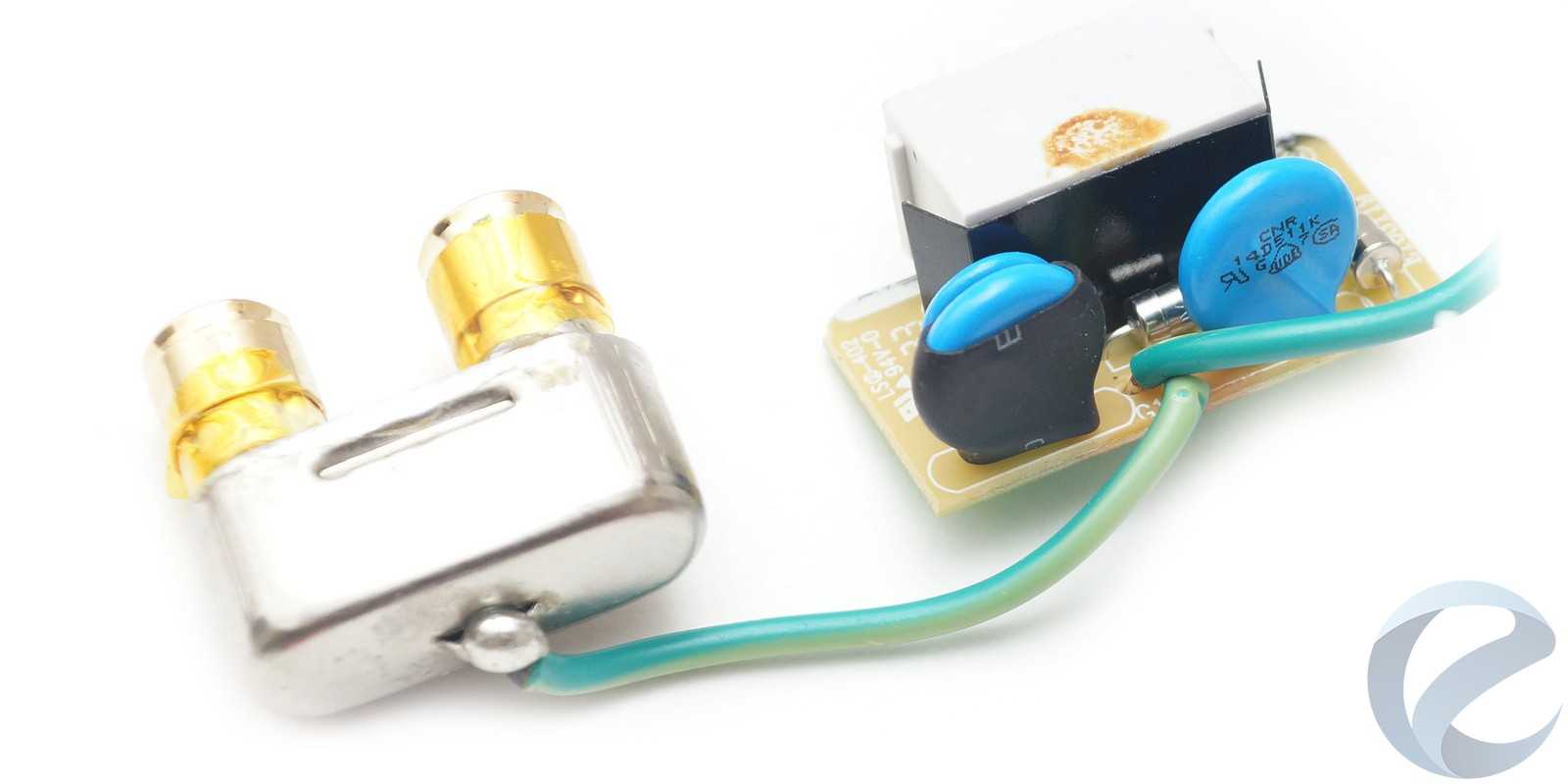

На отдельной плате собран фильтр телефонной линии. Схема достаточно простая и эффективная: три варистора 14D511K и два плавких предохранителя. Как мы понимаем, это разовая защита -сработавшие предохранители необходимо перепаивать. Корпус фильтра ТВ антенны защищен металлическим кожухом.

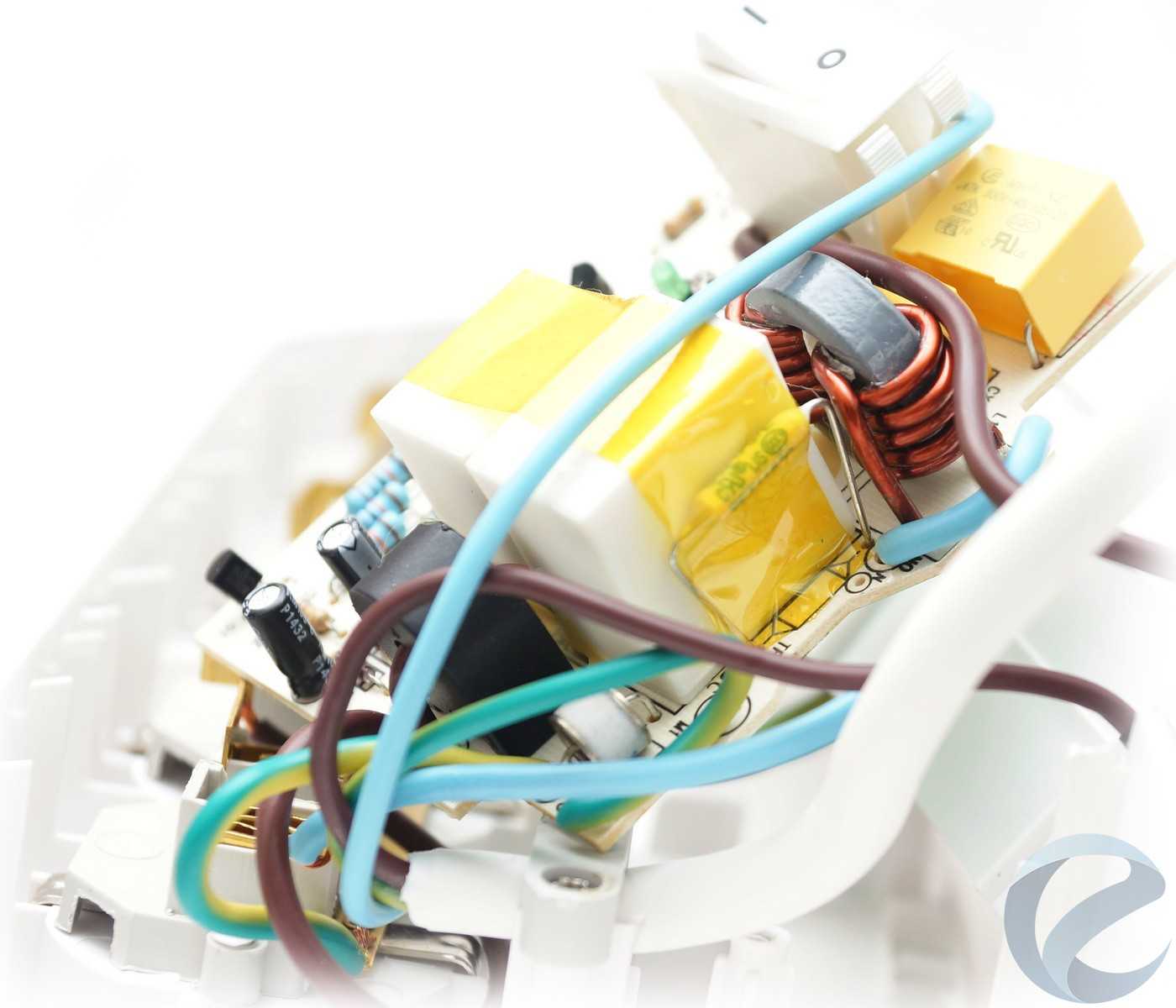

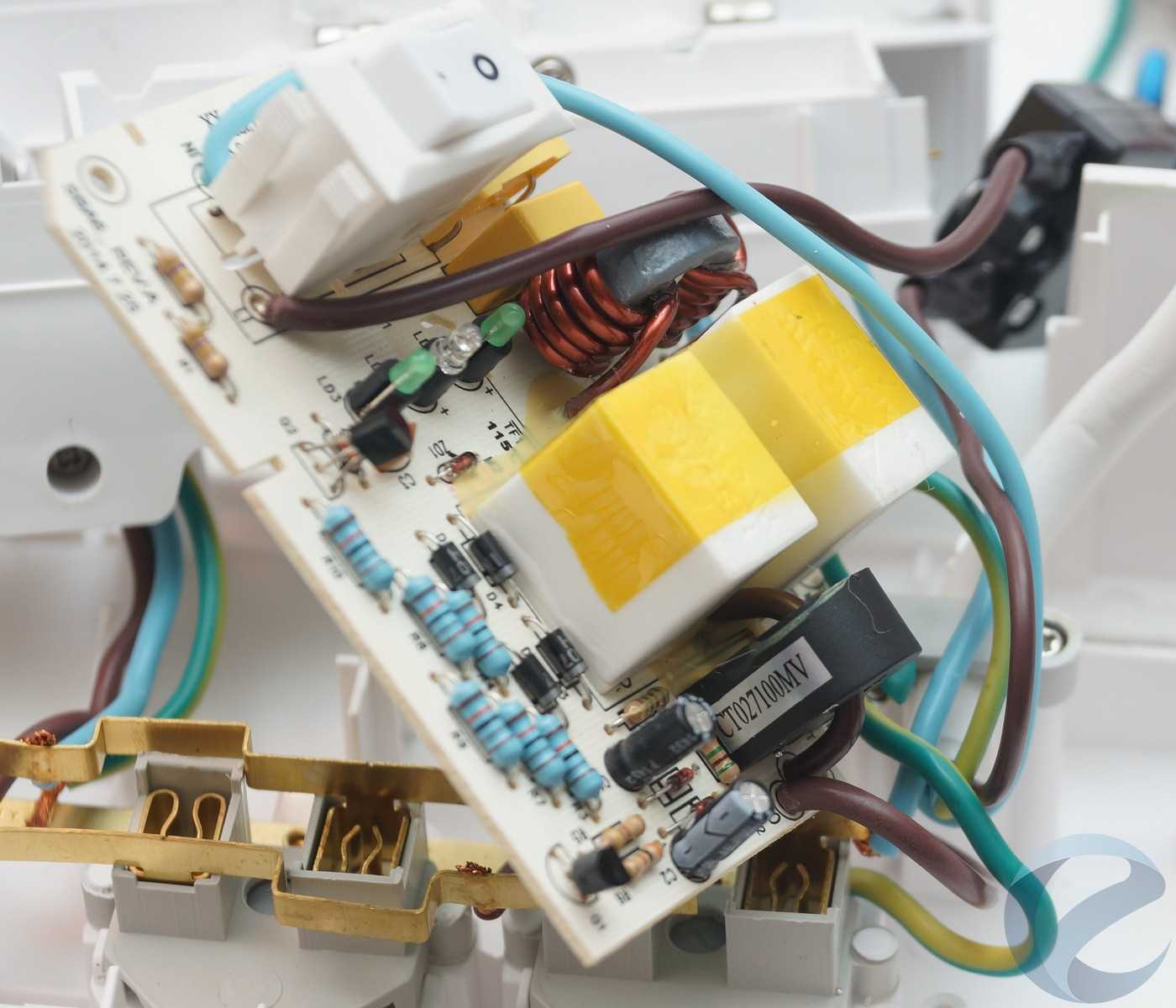

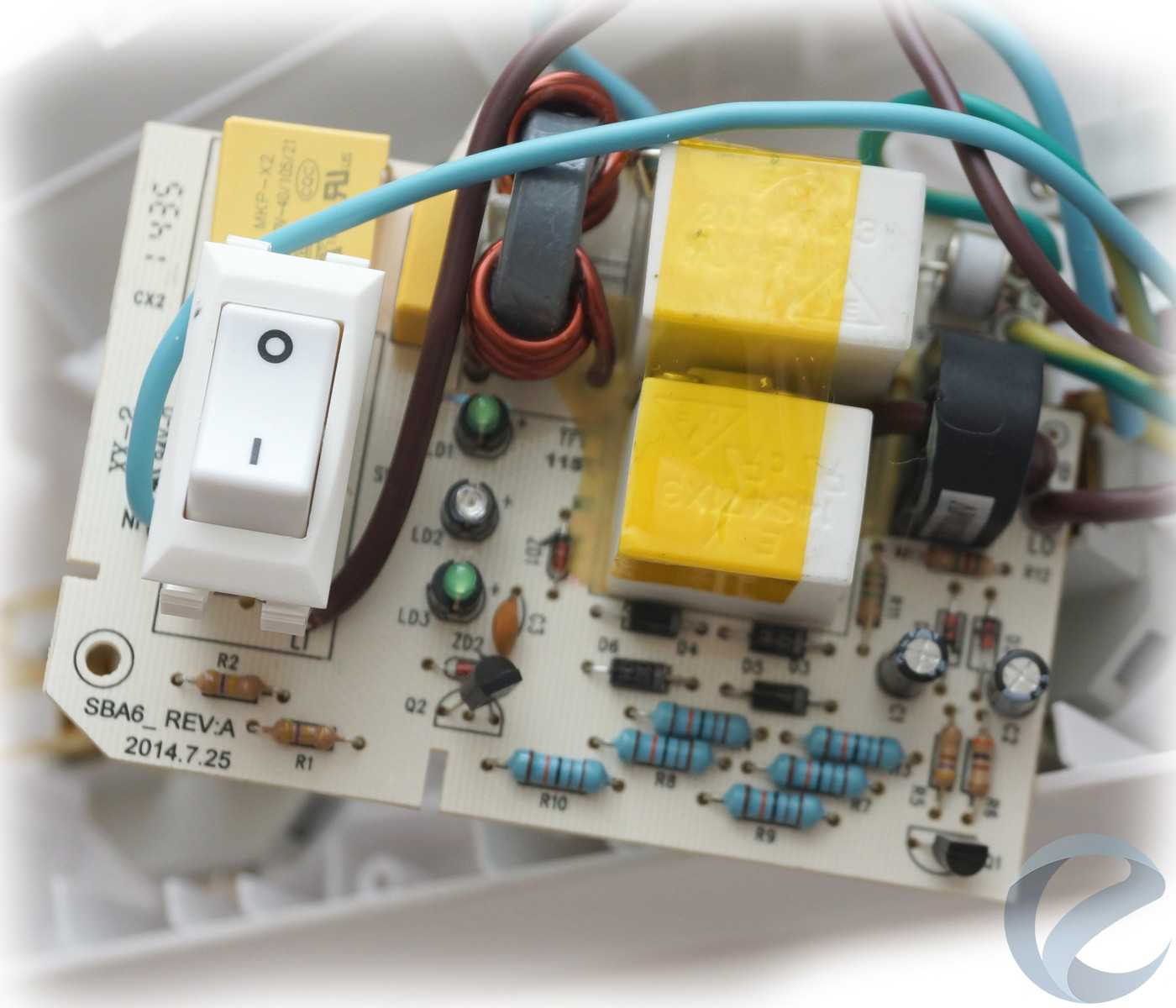

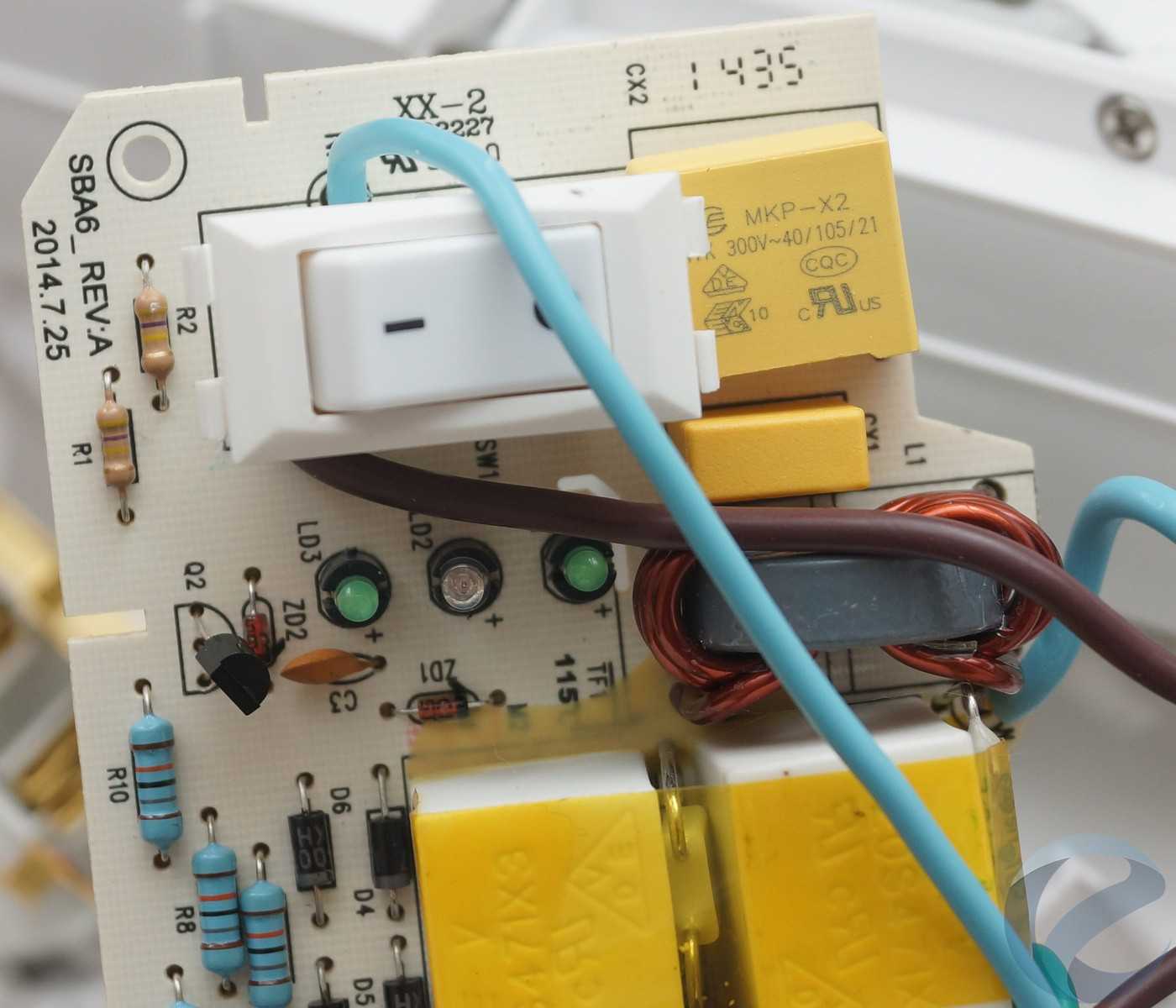

На основной плате распаян LC контур для подавления помех. Состоит он из двух Х-конденсаторов(на фото они желтого цвета)и дополнительной катушки.

Для защиты от импульсных выбросов и перенапряжений установлены две варисторных сборки 14S471X3(на фото они белого цвета). К нимдля лучшего теплового контактаприкручены пленкой терморазмыкатели. Если не сработает автоматический предохранитель, то данные размыкатели разорвут цепь при перегреве варисторов. Дополнительно в углу платы мы видим разрядник, которыйвыполнен в виде цилиндра белого цвета. Данный разрядник многоразовый и быстродействующий, обеспечивает защиту от импульсов высокого напряжения.

Остальные элементы на плате (диоды и гасящие резисторы)нужны для функционирования световых индикаторов.

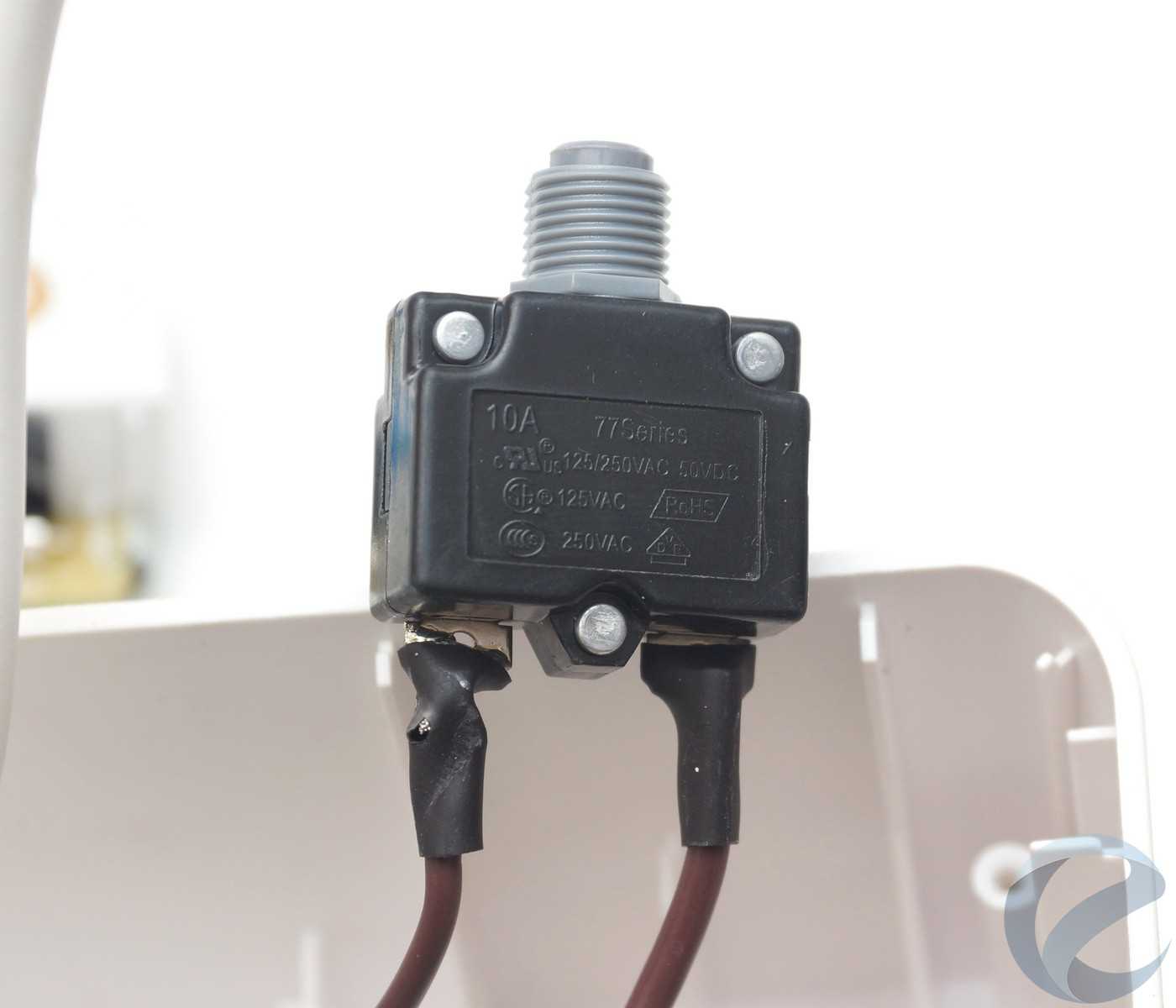

Для защиты от перегрузки по току установлен термический выключатель с кнопкой PE7710, рассчитанный на превышение тока в 10 А.

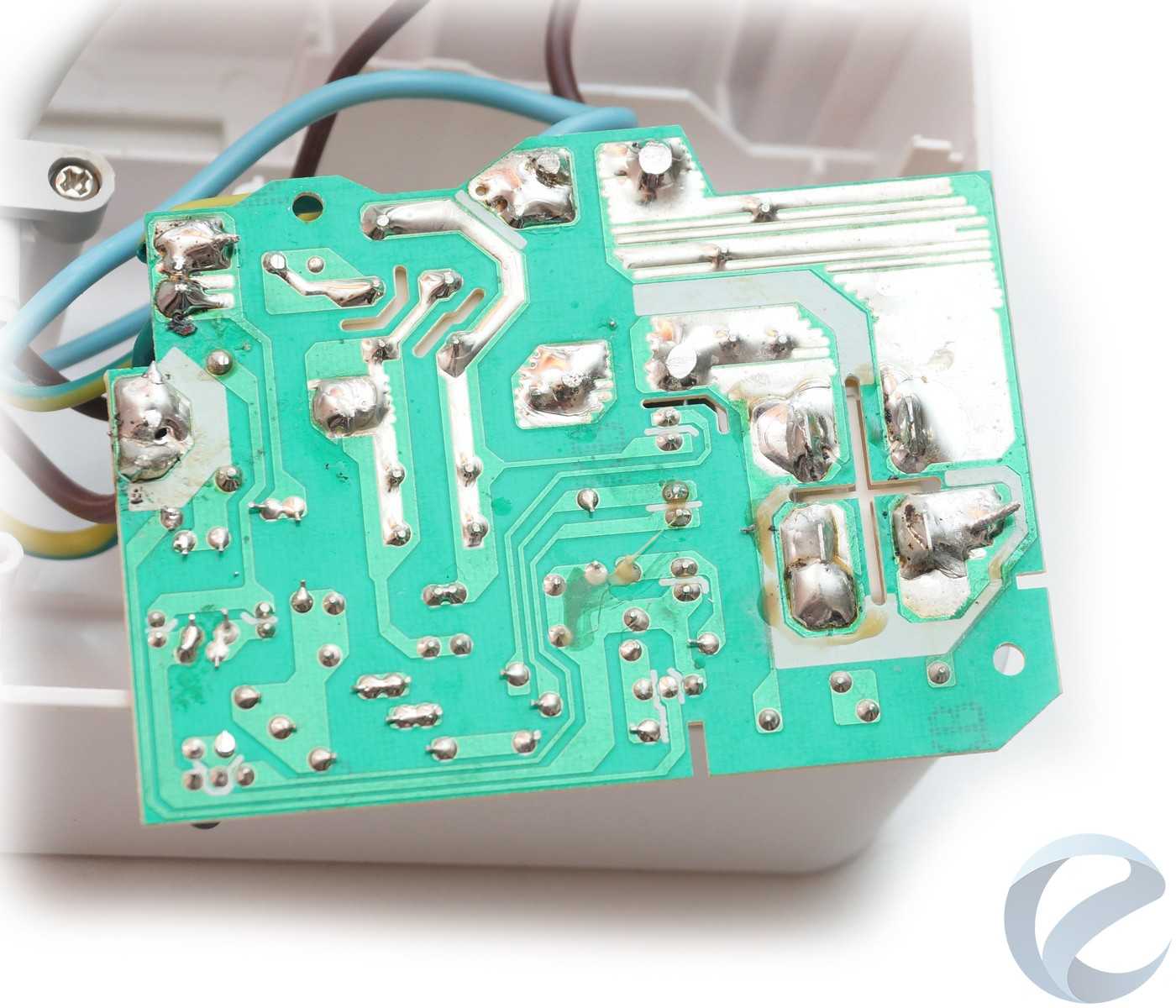

На обратной стороне платы мы видим дорожки, усиленные припоем. Пайка качественная, но имеютсяследы несмытого флюса.

Приступаем к тестам

Диагностика фильтра начинается с визуального осмотра детали и подведенных проводов. В 98% случаях заметить признаки произошедшего возгорания несложно: об этом говорят оплавленная изоляция, темные пятна, запах гари и обугленные контакты. Если вокруг ФПС все чисто, нужно переходить к тестированию.

Проверить помехоподавляющий фильтр своими руками несложно:

берем мультиметр и включаем его на режим «Зуммер»;
цепляем щупы прибора к контактам конденсатора;
оцениваем сопротивление на входе и на выходе (если на выходе напряжение отсутствует, значит, ФПС перегорел).

Заменить сгоревший фильтр на новый просто: достаточно зафиксировать «коробочку» на посадочном месте парой болтов. Сложность возникает только в подборе аналога – его необходимо приобретать отдельно. Лучше не стараться искать деталь на замену по серийному номеру машинки или мощности. Куда быстрее и надежнее полностью демонтировать старый ФПС, принести в магазин и попросить подобрать похожий конденсатор. В таком случае вероятность ошибки близится к нулю.

После все просто: размещаем фильтр на старое место, фиксируем, возвращаем на место верхнюю крышку и подключаем технику к коммуникациям. Сразу оцениваем результат и включаем стиралку. Если панель загорается без проблем – все сделано правильно.

Заключение

Мы выяснили, что считается одной из причин поломки стиральной машины. Когда фильтр помех отказал, паниковать не следует. Необходимо знать, что такие фильтры утрачивают работоспособность достаточно редко, по серьезной причине, связанной с перегрузками в сети. Для устранения проблемы можно вызвать опытного специалиста из сервисного центра или выполнить необходимые работы собственными силами.

Нынешняя стиральная машинка так модифицирована и устроена, что многие уже забыли о тех временах, когда стирали несколько партий белья в одной и той же воде.

Современная стиралка хороша во всем и стирка благодаря ей превращается в праздник, если только не случаются неожиданности в плане неисправностей и поломки.

Машинка без электричества работать не сможет, но в этом кроется некая опасность.

К сожалению часто происходят скачки напряжения в сети и они способны вывести технику из строя. Чреваты такие перепады электричества ремонтом стиральной машины.

Как проверить сетевой фильтр стиральной машины мультиметром
