Мой опыт перехода на авторский ламповый тракт

Содержание / Contents

• 1 Основные параметры получились следующие:
• 2 Моточные изделия
• 3 Конструкция и детали
• 4 Работа над ошибками
• 5 Заключение
• 6 Файлы

Поскольку для раскачки 6П44С требуется большее напряжение чем для раскачки 6П14П, в первом каскаде сначала была применена лампа 6Н2П а не 6Н23П, так как первая имеет несколько большее усиление. Однако при прослушивании усилителя были возвращены лампы 6Н23П как давшие более мягкий и естественный звук. Чувствительности усилителя оказалось достаточно при подачи на него сигнала, с используемого автором DVD плеера.

В этой конструкции мною применены в качестве переходных конденсаторов уже не К73-17, а другие. Конденсатор С1 – типа К40П-2А, а С5, С6 – типа К73-15. Конденсаторы, шунтирующие электролиты С7, С9, C14, C15 – типа К73-17 на соответсвующие напряжения. Выходные трансформаторы намотаны также на несколько меньших сердечниках, чем указаны в статье – оригинале. Все сопротивления типа МЛТ 0,5 и только R9-R12 — МЛТ 2. Вместо ОСМ-0,25 использовалось железо от ОСМ-0,16. В качестве силового трансформатора применен стандартный ТС 180 от телевизора. Только боковые скобы крепления для него взяты от ТС 160 с некоторой доработкой, обусловленной большей высотой сердечника в ТС 180. Можно применить и ТС 160. Просто у меня оказался плохой ТС 160 – сильно гудел несмотря на нормальную стяжку и имел большой ток холостого хода. Выпрямитель анодного питания собран на диодах КД 226. Подойдут диоды с буквами В,Г,Д.

Музыка

Восторженными эпитетами и аудиофильскими терминами я сыпать не буду. Напишу только то, что я получил именно то, на что рассчитывал. Звучание, располагающее к расслабляющему прослушиванию, с шикарной стереосценой, где слышен каждый инструмент. Тот случай, когда уже не хочется ничего анализировать. При этом, на некоторых записях получается настолько сфокусированный звук, что мне иногда казалось, что вокалист поет из громкоговорителя центрального канала от ДК. Один раз, я даже не выдержал и снял его со стойки.

Известно, что для глубокой стереосцены колонки нужно отодвинуть как минимум на метр от задней стены. К сожалению, расположить акустику таким образом, большинству пользователей не представляется возможным, в том числе и мне. Но я провел эксперимент, расположил колонки по короткой стене комнаты, что дало возможность отодвинуть их подальше от стены и это дало ошеломляющий результат. Например, на небезызвестном тестовом диске Visaton, треке №15, где звучат барабаны и трубы, создается ощущение, что барабаны находятся от вас метрах в 20, а то и дальше.

Немного «теплом ламповом звуке». Да, обычно звук ламповых усилителей имеет смягченную подачу. Для кого-то это будет плюсом, как для меня, для кого-то минусом, например, для любителей современной зубодробительной музыки. Хотя, я специально скачал и послушал альбом Billie Eilish «When We All Fall Asleep, Where Do We Go?» и (абстрагировавшись от самого материала) недостатка в динамике не услышал, особенно, в ультралинейном режиме.

Те, кому сейчас 40+, наверняка слушали в детстве ламповую радиолу и впитали ее звук на подсознательном уровне, поэтому звук ламповых усилителей может ассоциироваться с чем-то родным и уютным. Но все равно, восприятие – вещь сугубо индивидуальная. Поэтому развивать эту тему не вижу смысла.

Созидание

Для лампового однотакта динамики я выбрал тоже «ламповые»: 4ГД-35 (4ГД-36) и 3ГДВ-1 (2ГД-36), широко известные по советским радиолам.

3ГДВ-1 (паспортные данные):

• Диапазон частот: 3150- 20000 Гц;
• Неравномерность АЧХ: 14 дБ;
• Чувствительность: 90 дБ;
• Рабочая мощность: 2 Вт;
• Коэффициент гармоник в диапазоне частот 4000 – 10000 Гц: 3 %;
• Сопротивление: 8 Ом;
• Паспортная мощность: 3 Вт;
• Долговременная мощность: 3 Вт;
• Кратковременная мощность: 6 Вт;
• Частота основного резонанса: 1200 – 2000 Гц;
• Масса: 0,11 кг.

4ГД-35 (4ГД-36) (паспортные данные):

• Диапазон частот: 63 – 12500 Гц;
• Неравномерность АЧХ: 16 дБ;
• Чувствительность: 92 дБ;
• Рабочая мощность: 0,8 Вт;
• Коэффициент гармоник при рабочей мощности: 125 Гц:7 %, 200 – 300 Гц: 5%, 1000 – 8000 Гц: 3%;
• Сопротивление: 4 Ом;
• Паспортная и долговременная мощность: 8 Вт;
• Кратковременная мощность: 15 Вт;
• Полная добротность: 1,4 (±0,3);
• Частота основного резонанса: 65 Гц (+20, -15);
• Размеры: Ø 200 х 75,6 мм.;
• Вес: 0,88 кг.

По моим сравнительным замерам оказалось, что 4ГД-36 и 4ГД-35 имеют одинаковую АЧХ, но 4ГД-36 звучали более комфортно для слуха.

Рассматривалось четыре варианта оформления:

1. Открытый ящик. Полуоткрытый ящик.
2. Закрытый ящик. Ящик с «лазом для кота».
3. TQWP – (TaperedQuarter-WavePipe – Расширяющаяся Четвертьволновая Труба).
4. Четвертьволновый резонатор (TwinPipe) по образу Castle Knight 5, от британской Castle Acoustics.

Все варианты заслуживают внимания и показали определённые достоинства и недостатки в звуке, хотя официально эти динамики предназначены для открытого оформления.

Напилив и наломав кучу досок, делюсь результатами.

Открытый ящик. Классический легкий звук. Многим может понравиться, но отражения от стен не позволяет построить ясную сцену. Если корпус сзади закрыть куском войлока (около 1 см толщиной), то ситуация несколько исправляется. Такая конструкция (называется: апериодическая нагрузка) показала самую лучшую линейность, но при этом более скромные динамические показатели и чувствительность. Построение сцены тоже не впечатлило. Всё очень уж академически правильно, но сухо. В комнате 10 кв. м слушать ещё можно, а вот в двадцати метровой стало скучно – слабая атака.

Ящик со звуковым портом спереди. Просто и довольно эффективно. Низа выпирают, остальное в нормах приличия. Чувствительность и динамика средние. Для комнаты в 20 метров может и подойдет, но в 10 метровке «буянит».

Поскольку хотелось чего-то с изюминкой, я остановился на варианте «из рыцарского замка». Да и фактически, Twin Pipe продемонстрировал самую большую чувствительность и лучшие возможности по регулировке басов, чем популярный TQWP. Звучание легкое, агрессивное и открытое. Басы адекватны и в маленькой и в большой комнате. Сцена и детальность радуют. Линейность, правда, у этого «мустанга» совсем не хайфайная: 18db (относительный замер в резонирующей комнате), при определенной настройке резонатора можно опустить и до 14db. Единственный существенный недостаток – звук отдает «коробкой». Виноват в этом звуковой порт на передней панели. Бороться с этим можно плотным заглушением корпуса различными материалами, но падает чувствительность и тогда теряется смысл выбора такой конструкции.

Вообще, все звуковые порты и фазоинверторы служат для вывода наружу всяких утробных звуков, так что если нет желания слушать, как звучит нутро, лучше ими не пользоваться.

У Ронни Дио на альбоме «Дурной сон» есть такая песня — «Все дураки заплывали далеко». Это видимо про меня, и теперь я горжусь этим.

Итак, что я изобретаю? Велосипед с квадратными колёсами…, взяв за основу динамик для открытого оформления… Проблема в том, что для хорошей атаки акустике нужна задняя стенка. Возьми я 10ГДШ-1-4 и такие вопросы вообще б не возникли. Его, что в ящик, что в большой ящик с фазиком, поставь — будет «петь». Но я уже «заплыл далеко». Корпус под 4ГД-36 готов, и это ЗЯ!

Тестим и слушаем….

Независимо от стиля музыки, звук агрессивный и жесткий, как на концерте хеви метал. Барабаны и гитары пробивают стены и уши. Насладившись такой «радостью», я захотел вернуться к музыкальности.

Куда «плыть» теперь? Возвращаюсь к апериодической нагрузке, но теперь с добавлением синтепона. Распушенный синтепон укладываю волной, а зад АС закрываю войлоком 5 мм толщины.

Вот он! Нужный мне музыкальный звук получен. Лёгкое открытое звучание, не травмирующее слух, но обладающее достаточной динамикой. Даже барабанное вступление Ле Бинкса к песне Judas Priest Better by you, better than me звучит по-концертному убедительно. Устраиваю «глубокое» прослушивание… Прошло три месяца…

Ламповые УНЧ

Экспромт — ламповый УМЗЧ на 50 Ватт (6С41С, 6Ж9П) Схемы ламповых усилителей мощности в представленных авторами статьях (см. перечень литературы) отличаются оригинальностью, продуманностью и хорошими параметрами. Вот и в этой статье предложен несложный 50-ваттный УМЗЧ, в котором можно применить готовые выходной и унифицированный сетевой …

4 3846 0

Трехламповый стерео усилитель звуковой частоты на 6Н23П и 6П14П (ECC88, EL84)

Схема самодельного стереофонического усилителя мощности низкой частоты, собранного на лампе 6Н23П и двух 6П14П. Зарубежные аналоги этих ламп — ECC88 и EL84. Предлагаемый ламповый УНЧ имеет следующие характеристики: Диапазон воспроизводимых частот — от 20Гц до 80кГц; Выходная мощность в триодном режиме — 2 х 2,75Вт; Выходная мощность в пентодном режиме — 2 х 4,5Вт.

1 3795 0

Ламповый усилитель звуковой частоты на 6С2П, 6П18П (12Вт)

Добрый день, уважаемые радиолюбители. Как известно, история развивается по спирали, и история развития аудиотехники в этом не исключение. Если взглянуть на рынок усилителей воспроизведения, то можно заметить, что в последние несколько лет вновь произошла реинкарнация ламповых усилителей, а некоторые производители возобновили производство радиолам. Сегодня мы хотели бы предложить вам конструкцию несложного лампового усилителя, предназначенного …

3 4658 0

Однокаскадный ламповый УМЗЧ на 4Вт (6П9), схема и описание

В статье описана конструкция однокаскадного лампового УМЗЧ небольшой мощности, используемого автором совместно с АС, построенной на основе широкополосных головок повышенной чувствительности. В усилителе применено параллельное включение двух пентодов 6П9, отличающихся высоким усилением. Это и позволило получить выходную мощность до 4 Вт при работе с источником сигнала, обеспечивающим напряжение сигнала до 1,5…2 В, т. е. от любого проигрывателя компакт-дисков или смартфона …

1 4954 1

Домашний ламповый винил-корректор (EF86, 6Н2П)

Эта статья предназначена для любителей винила, имеющих хотя бы начальные знания по радиотехнике и умеющих держать паяльник в руках. Несмотря на обилие цифровых источников звука, у многих из нас сохранилась большая коллекция виниловых пластинок. Более того, качество звучания прилично записанной …

1 4870 0

Ламповый усилитель с трансформаторами ТПП-258-127/220-50 (6Н8С и 6П3С)

Принципиальная схема самодельного лампового усилителя мощности на 6Н8С и 6П3С, в котором использованы фабричные трансформаторы типа ТПП-258-127/220-50. Автор рассказывает как он изготовил усилитель и какие изменения вносил в схему УМЗЧ, также предоставлены фото разобранного и готового устройства.

1 6099 5

Схема двухтактного лампового усилителя мощности на 6П14П (8 Ватт)

Двухтактный выходной каскад стереоусилителя отличается использованием в цепи катодов общего генератора тока на микросхеме, благодаря которому и обеспечивается парафазное управление пентодами 6П14П. Выбором коэффициента трансформации сопротивления нагрузки можно в некоторой степени изменять …

2 7467 16

Простой ламповый усилитель мощности на 14-20 Ватт (6Н2П, 6П14П)

Усилитель мощности ЗЧ, схема которого показана на рисунке выполнен на лампах от старых черно-белых телевизоров или радиол. Это предварительный усилитель с фазоинвертором на двойном триоде 6Н2П и двухтактный выходной каскада на двух лампах 6П14П. Использование таких старых компонентов, часто …

14 11886 20

Лампово-транзисторный УНЧ для наушников и колонок (6Н23П)

Всем ценителям лампового звука выношу на суд свою конструкцию лампово полупроводникового усилителя. Источником для творчества послужили залежи германиевых транзисторов, пролежавших в коробке и успешно позабытыми хороший десяток лет. Наверное немногим известен тот факт,что именно германий дает звучание максимально приближенное к ламповому…

4 7853 24

Схема лампового УНЧ с пятиполосным эквалайзером (6Н3П, 6П14П, 6П45С)

Предлагаю хорошо отработанную схему унч на 6п45с, с пятиполосным темброблоком. Усилитель выполнен по классической однотактной схеме.за основу была взята схема А.Манакова. В описании работы схема ненуждается. В процессе сборки и наладки были изменены некоторые номиналы резисторов.в процессе…

3 7862 0

1 …

↑ Испробованные лампы

Схема усилителя подойдет для других ламп которые я тестировал на этом усилителе, вводя их в свой режим работы: — КТ88 – шикарная лампа, глубокий и бархатный бас. —6550 – лампа выше по частотам, очень детально обыгрывает средину, замечательно подойдет для гитарного звука. —6П3С – очень хорошо звучит, но слабее по мощности и не такой глубокий бас как у КТ88; —6П3С-Е – не фонтан, сильно бубанят басы; —6П44СМ – тож не плохо, но мало мощности и для нее нужно меньше питание, примерно 300В; —КТ90 – супер, замечательно, но не для этих выходников, для нее нужно больше железа; —EL34 – не пробовал, пока не имею такой лампы, но хочу попробовать

Колонки для лампового звука

Данные колонки отлично подходят для ламповых усилителей. Сейчас покажем вам как их сделать самому.

В этих колонках используются динамики 4ГД-35

и 3ГД-31

Здесь высокочастотный динамик полностью разобрали, затем поверхность корзины, которая внутри, была обклеена войлоком, а диффузор обработан специальной пропиткой. Широкополосный динамик использован без каких либо изменений.

Вот представлен чертёж корпуса и его размеры. Объем его составляет 51,5 л.куб.

Корпуса изготовлены из ДСП, толщина — 16 мм. Нижняя часть корпуса сделана из пары слоёв ДСП. Всё склеяно клеем «Столяр»

и стянуто шурупами. Боковые стенки дополнительно скреплены между собой парой брусков. Задняя стенка съёмная и прикрепляется к корпусу с помощью шурупов. На нижней части обоих корпусов установлены по четыре пластиковых ножки.

Площадь отверстия фазоинвертора должна быть примерно равна площади диффузора используемого широкополосного динамика. Высота верхней части отверстия — 25 мм.

Изнутри стенки корпусов покрыты одним слоем подложки из синтетики для полов толщиной 3 мм. Подложка установлена на корпусах с помощью шурупов. Поверхность корпуса, в том месте где фазоинвертор, не покрывается подложкой. Внутренний объём корпусов, напротив двух динамиков, заполнен синтепоном на 2/3 глубины, а оставшаяся третья часть заполнена валиком из ваты. Синтепон необходимо закрепить изнутри корпуса так, чтобы внутренняя часть широкополосного динамика легко сообщалась с фазоинвертором и не касалась корзины динамика.

Снаружи на корпуса нанесён натуральный шпон и два слоя мебельного лака. На заднюю стенку нанесена алкидная краска.

Высокочастотный динамик подключён через неполярный конденсатор Jantzen ёмкостью 2,2 мкф.

Если корпуса сделаны правильно, то эти колонки выдают ровное и сбалансированное звучание. Гул и шумы отсутствуют полностью (если конечно ваш усилитель тоже хорош). Что касается НЧ (т.е. баса), то их предостаточно.

Фонокорректор

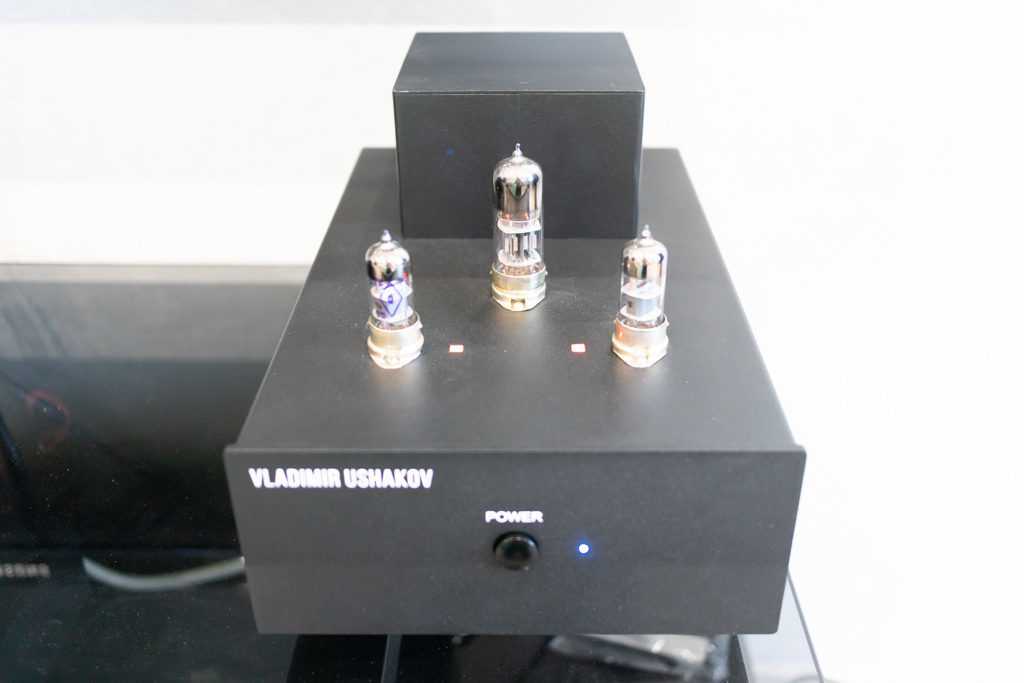

Фонокорректор RIAA (пентодный, с непосредственной связью между каскадами).

Входные лампы — 6Ж38П-ЕВ, выходная 6Н6П. Сигнал передается на выход с усилением 0,95. В цепях коррекции используются точные конденсаторы. Анодное питание — стабилизированное. Отклонения от RIAA не более 0,5 дб.

Виниловодом я стал относительно недавно, хотя много раз приходилось слышать винил в разных системах и его звучание мне нравилось. Проигрыватель и картридж у меня самые, что ни на есть бюджетные: Pro-Ject 1 Xpression III Comfort + Ortofon 2M Red. Поэтому, на сильный прирост в качестве звучания при замене тракта я не рассчитывал. Как оказалось, очень зря. На первой же пластинке «Dave Brubeck’s Greatest Hits» (Columbia 9284), некоторые инструменты просто материализовались в воздухе, чего я уж никак не ожидал. Теперь крепко задумался, нужно ли мне вообще апгрейдить свой проигрыватель, если звук и так устраивает, тем более что, винил не основной источник. Да, чудес не бывает, бюджетный виниловый сетап не зазвучал, как хай-энд, но есть ощущение, что полностью ламповый тракт выжимает из него максимум, подчеркивая все достоинства и маскируя недостатки.

Страшно представить, как будут звучать в данной системе дорогие вертушка и головка. Тем более, что вопрос апгрейда в этом случае, требует тщательного подхода. По словам мастера, МС-голову к ламповому фонокорректору цеплять сложно, нужен специальный повышающий трансформатор, из-за чего возможны шумы и искажения, которые могут свести на нет все плюсы данной затеи. Такое же мнение озвучивает Александр Червяков с сайта «Ламповый рай».

Усилитель

После изготовления корпусов пришлось еще подождать, чтобы усилитель был собран и настроен. Но это было приятное ожидание.

Приведу краткие характеристики усилителя:

Двухтактный усилитель на лампах КТ-150.

Усилитель собран по трех каскадной схеме: 12АХ7+ 6Н30П-ЕВ+ КТ-150.

Трансформатор питания тороидальный, мощностью 400 Вт.

Выходные трансформаторы собраны на Ш-железе сечением 24 см.кв.

Блок питания оборудован таймером задержки включения анодного напряжения.

Два режима работы выходных ламп: Триодный и Ультралинейный.

Четыре входа.

Регулятор громкости с ДУ.

Номинальная мощность 30 Вт на канал (в классе А), Мах. 38 Вт.

Чувствительность 0,7 В.

Нелинейные искажения при мощности 22 Вт — 0,18%.

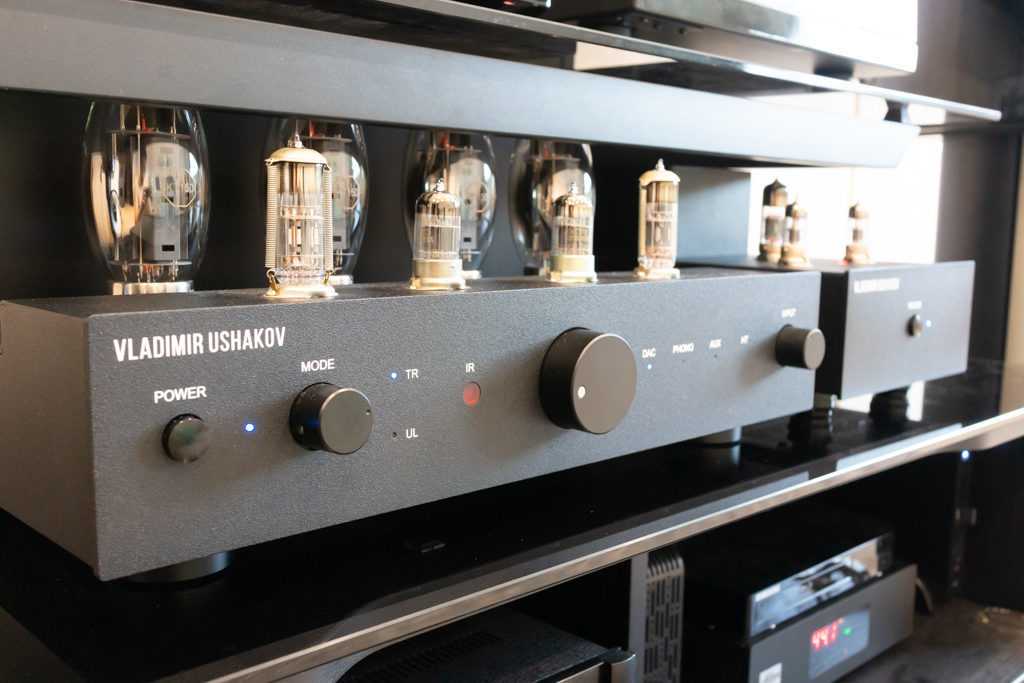

Окончательный вид усилителя

Дотащить усилитель до дома и установить его в стойку, оказалось делом, в прямом смысле, не легким, вес оказался слишком уж большим (около 40 кг). Я даже боялся разбить стекло на которое предполагалась установка. Но все трудности были преодолены и усилитель был успешно подключен.

Каким-то волшебным образом, при прослушивании музыки на привычном уровне, ручка громкости находилась на тех же 10-и часах, как и на моем прошлом усилителе с 220 Ваттами на канал (Musical Fidelity M6si). Что это, класс А, ламповые спектры, гармоники или все вместе, я судить не берусь, не хватает знаний в данной области. Но факт остается фактом.

Еще одна интересная вещь, при выключении усилителя, он продолжает еще какое-то время играть музыку, постепенно снижая громкость.

Лампы сильно греются. Расположенное в нескольких сантиметрах над лампами стекло верхней полки разогревалось настолько, что тяжело было удерживать на нем руку. Проблема была решена с помощью дешёвого USB-вентилятора. Чтобы он не создавал шум, пришлось уменьшить его обороты, поставив в разрыв плюсового провода резистор на 10 Ом 10 Вт. Использование вентилятора драматически повиляло на ситуацию, стекло полки стало практически холодным.

Вид со снятой нижней крышкой

Стоит указать еще на один момент. После прослушивания усилителя около 150 часов (срок приработки ламп), он возился к мастеру еще раз, для проверки всех параметров и подстройки.

Почему “ламповый звук” лучше

Транзисторные усилители имеют множество преимуществ, среди которых – предельная надежность, низкие затраты в использовании и производстве, и, само собой, более продвинутый дизайн. Однако аудиофилы все равно отдают предпочтение старым добрым лампам. И на то есть веская причина – качество звучания.

Объясняется это некоторыми физическими особенностями конструкций:

Да, усилители нового поколения более надежны, имеют высокий КПД, они не нагреваются до высоких температур, что делает их эксплуатацию гораздо безопаснее, но… В вопросе качества звучания пальма первенства бесспорно принадлежит лампам.

↑ Файлы

Дополнительные файлы в формате CorelDraw : 2x6P44S_SE_v2.cdr — плата усилителя 2x6P44S_SE_Power_v3.cdr — плата блока питания 2x6P44S_SE_PowerConsole_v2.cdr — развертка консоли, на которой крепятся дроссели и плата блока питания 2×6П44С_SE.spl — схема усилителя в формате программы Splan ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.Напоминание:

Рисунки плат в файлах *.CDR уже даны в зеркальном отображении готовом для дальнейшей печати с применением ‘Лазерно-Утюжной Технологии’ !

Заранее приношу извинения за допущенные, но не обнаруженные автором ошибки. На все вопросы отвечу на форуме. Тихонов Михаил

Схема на 6Ж8

Из принципиальной схемы усилителя видно, что между анодом предоконечного каскада Л1 и выходным двухтактным каскадом Л2, Л3 отсутствует переходной конденсатор, который вносил бы фазовый сдвиг. Это обстоятельство позволило применить весьма глубокую отрицательную обратную связь без опасности самовозбуждения усилителя. Большая величина отрицательной обратной связи резко снижает коэффициент нелинейных искажений, который при выходной мощности около 6 Вт не превышает 1%. Напряжение обратной связи снимается с обмотки II выходного трансформатора и через сопротивление R8 подается на катод лампы Л1. Цепь обратной связи также не содержит реактивных элементов, которые вносили бы фазовый сдвиг.

Вследствие того что анод лампы Л1 связан гальванически с сеткой лампы Л2, нормальная работа ламп Л2 и Л3 обеспечивается тщательным подбором их режима при помощи сопротивлений R3, R6 и R7 таким образом, чтобы напряжение на управляющих сетках ламп Л2 и Л3 по отношению к их катодам было равно—12 В. При этом оконечный двухтактный каскад работает в режиме класса А. Напряжение на экранную сетку лампы Л1 подается с общего катодного сопротивления R7 ламп Л2 и Л3. Усилитель потребляет ток около 100 мА. Напряжение НЧ, усиленное лампой Л1, подается на сетку лампы Л2. На катоде этой лампы возникает напряжение низкой частоты в — такой же фазе, что и на ее управляющей сетке.

Если заземлить управляющую сетку лампы Л3, то между ней и катодом будут действовать напряжение в противофазе с напряжением между управляющей сеткой и катодом лампы Л2, что и требуется для нормальной работы двухтактного каскада. Непосредственно заземлять управляющую сетку лампы Л3 нельзя, так как при этом нарушится режим работы ламп Л2 и Л3, поэтому она заземлена по низкой частоте через конденсатор С3.

Трансформаторы звука поставил ТВЗ-1-6, с ними на всех приводимых АЧХ всегда подъем от 10 кГц. Это результат действия функции компенсации. Из результата измерений «усилитель + соединительные кабеля» вычитается результат кабелей, что приводит к такому эффекту. Надо сделать себе хороший кабель, тогда такого не будет. При снижении анодного напряжения Кни слегка увеличивается, при увеличении уменьшается.

Мастер

Не откладывая дело в долгий ящик, я созвонился с данным мастером, договорился о встрече, погрузил свои колонки в машину и поехал к нему в загородный дом. По иронии судьбы, я этого человека уже лет 20 как наблюдал на местном радиорынке, но, к сожалению, не был с ним лично знаком.

Если коротко, то мне был проведен ликбез по ламповым усилителям, в которых я разбирался лишь в общих чертах. Конкретно про мою ситуацию (трехполосные колонки с низкой чувствительностью) было сказано, что ситуация сложная, но решаемая. Как раз в наличии оказался подходящий усилитель на мощных лампах (КТ-150), который еще не успел забрать заказчик. Я обещал высказываться сдержано, поэтому подробно свой культурный шок описывать не буду. Скажу лишь, что это было именно то, что я искал. Но больше всего порадовал сам мастер, очень душевный человек, для которого аудиотехника ни коем образом не бизнес, а дело всей жизни. Раз ни о каких заоблачных ценах речи не шло, мы быстро договорились. Сразу же заказал себе такой же усилитель, а заодно и ламповый же фонокорректор, т.к. проигрыватель винила в моей системе тоже имеется. Единственное что, меня не устроил внешний вид аппаратов. Поэтому я решил изготовить корпуса на заказ.

Предисловие

Много раз у меня возникали мысли о ламповом усилителе, но цены на фирменные аппараты из интересующего сегмента, легко переваливающие за миллион, были далеко не в моем бюджете. Был вариант попробовать авторские изделия, вот как раз к ним у меня было отношение не то чтобы пренебрежительное, но настороженное. Но случилось так, что, находясь на очередной прослушке, я был очень впечатлён звучанием авторского лампового усилителя на лампах 300В. Правда, подключен он был к АС на широкополосных динамиках, особенности звучания которых не совсем мне подходят. А когда я узнал, что автором усилителя является наш земляк, гуру лампостроения, у которого можно заказать усилитель под свои требования, окончательно утвердился во мнении, что нужно этот шанс использовать.

Забегая вперед, скажу, что я ни разу не пожалел, что ввязался в эту авантюру и результатом остался доволен. Не очень красиво «хвалить свою капусту», поэтому, постараюсь вести сдержанное, насколько это возможно, повествование. Надеюсь, что мой опыт будет вам интересен.

↑ Борьба с кенотроном

Блок питания решил делать с кенотроном 5Ц4С.

Собрал, запустил, а не тут-то было. Напряжение на выходе 360В. Пришел к выводу, что силовик намотанный мной в ручную не вытягивает усилок по мощности. Но я не сдаюсь и начинаю искать трансформатор серии ТАН или ТА — такой, который вытянет по мощности мое творение. И нахожу ТА-238, который по данным из справочника подойдет с руками и ногами.

Приготовил для него место, установил, закрепил, подключил замеряю… 360В. Я в недоумении, что такое??? Схему БП перепроверил, она очень простая, крутил-вертел, пока где-то не коротнуло. Кенотрон 5Ц4С вышел из строя. Обидно, но нужно продолжать начатое дело и искать другой кенотрон. Нашел 5Ц8С, поменял под него панельку, припаял, мерю и не верю своим глазам! Пожалуйста, 410В на выходе, да и кенотрон очень даже ничего на вид.

Солидный кенотрон 5Ц8С

Не успокоился и купил новый 5Ц3С, поставил — 360В. И тут все стало ясно. Первый транс не в чем не виноват, но ничего, пусть полежит, следующую конструкцию сделаю с ним.

Для питания цепи смещения

используется отдельная обмотка ТАНа со своим выпрямителем (диодный мост и электролиты).

Спаял простую схему задержки подачи анодного питания

: При указанных номиналах, задержка составляет примерно 1,5 минуты и при срабатывании реле загорается буква «А» на 7-сегментном индикаторе на панели усилка. Еще добавил цифровую индикацию напряжения сети, выполненную на готовом китайском модульке.По поводу дросселей.

Хотел применить электронный дроссель на MOSFETe, но когда спаял и подключил, напряжение упало. Решил не заморачиваться с его настройкой и поставил временно дроссели типа Др-5-0.08 из БП старых ламповых телевизоров. Они там так и остались и никакого шума в колонках.

Детали и конструкция

Силовой трансформатор намотан на тороидальном сердечнике. Лучше если каждый канал стереоусилителя будет иметь отдельный силовой трансформатор. В усилителе предусмотрено раздельное включение накального и анодного напряжений, что позволяет увеличить ресурс выходных ламп.

Усилитель смонтирован на металлическом шасси методом навесного монтажа с использованием монтажных плат, а также лепестков ламповых панелей, что уменьшает наводки и емкость монтажа.

На конструкции выходного трансформатора следует остановиться более подробно.

Трансформатор намотан проводом марки ПЭВ-2 на тороидальном магнитопроводе, собранном из стальной ленты толщиной 0,35 мм и шириной 50 мм. Наружный диаметр тора 80 мм, внутренний 50 мм.

Обмотка	Выводы Диаметр провода, мм	Число витков
I	10 — 11	0,31	320
II	3 — 4	0,31	320
III*	5-6-7-8-9	0.9	120
IV	1 — 2	0,31	320
V	12 — 13	0,31	320
*В один слой, отводы через 30 витков.

Марка стали Э330. Обмотка разбита на секции для снижения индуктивности рассеяния и получения высокой симметрии двух половин обмотки. Намоточные данные трансформатора приведены в таблице. Выходной трансформатор можно выполнить и на Ш-образном сердечнике сечением 7-8 см, обмотки которого разбиты на секции. Секции между собой соединены последовательно.

Мои личные выводы, не претендующие на объективность

Ламповая аудиотехника находила и будет находить своих почитателей;

Раскачать «тугие» колонки с низкой чувствительностью при помощи лампового усилителя вполне возможно;

Если вам нравится «ламповый» звук и есть знакомый мастер высокого уровня, возможно оно того стоит. Покупать авторские изделия без обратной связи я бы не стал;

Ламповый тракт и винил просто созданы друг для друга;

Внешний вид «самодельной» аппаратуры, при должном подходе, может быть очень даже неплохим;

За последние три месяца, желания возвращаться обратно на транзисторы у меня не возникло;

Универсального рецепта создания своей системы не существует. Я пошел вот таким путем. Но если это подошло мне, это не значит, что подойдет всем.
