Краткое описание усилителя
Усилитель полный RADIOTEHNIKA У-101-стерео соответствует требованиям технических условий 2.039.001ТУ. Усилитель предназначен для высококачественного усиления монофонических и стереофонических звуковых программ от электропроигрывающих устройств, магнитофонов, радиоприемных устройств (тюнеров) и других источников программ.
Оптимальные условия работы усилителя и достижение максимальных качественных показателей обеспечиваются при совместной работе с блоками комплекса «Радиотехника 101-стерео» (электропроигрыватель «Радиотехника ЭП-101-стерео», тюнер «Радиотехника Т-101-стерео», магнитофона-приставки «Радиотехника М-201-стерео»).
Усилитель имеет вспомогательные устройства:
Переключатель входов различных источников программ Переключатель видов работы (моно — стерео) Переключатель оперативного управления работой сдвумя магнитофонами Переключатель отключения тонкомпенсации Плавные регуляторы громкости, стереобаланса, тембра низких и высоких частот Индикатор выходной мощности
К усилителю могут быть подключены:
Электропроигрывающее устройство с магнитным звукоснимателем без УПЗ (вход корректирующий) Тюнер Стационарный радиоприемник, телевизор Два магнитофона для воспроизведения Два магнитофона для записи Две акустические системы Головные стереотелефоны
Основные технические характеристики
Номинальная выходная мощность каждого канала усилителя на номинальном сопротивлении нагрузки 4 Ом 20 Вт Минимальная э.д.с. источника сигнала (входное напряжение), соответствующая номинальной выходной мощности при установке регулятора громкости на максимум для линейных входов/для корректирующего входа 200-50 мВ 2.0-0.5 мВ Переходное затухание между стереоканалами на частотах 250 Гц/1000 Гц/10000 Гц не менее 50 дБ 40 дБ 30 дБ Диапазон воспроизводимых частот, при неравномерности АЧХ±1.5 дБ с линейного высокоомного входа не уже 20-20000 Гц Коэффициент гармоник на частотах 40, 1000 и 1600 Гц не более 0.2 % Отношение сигнал/взвешенный шум при положении регулятора громкости в номинальном/ в положении обеспечивающем на частоте 1000 Гц выходную мощность 50 мВт не менее 66 дБ 83 дБ Отношение сигнал/фон не менее 60 дБ Пределы регулировки тембра на частоте 100 Гц/ на частоте 10000 Гц ±(10±3) дБ ±(8±3) дБ Средняя потребляемая мощность не более 80 Вт Номинальное напряжение питания усилителя 220 В частотой 50 Гц Габаритные размеры усилителя 430x375x90 мм Масса усилителя без упаковки не более 9.0 кг
Рекомендации по доработке или что делать если усилитель хрипит или плохо работают каналы.
Увеличить мощность У-101 без серьезных переделок не получится , а вот сделать апгрейд за смешные деньги можно. Для начала в таком усилителе нужно менять все электролитические конденсаторы, все! По питанию, в фильтре блоке питания в стоят большие металлические банки, обычно 6 штук по 2000 мкФ, их нужно заменить на большую емкость например 10 000 мкФ на канал.
На плате предварительного усилителя нужно заменить конденсаторы С9,С10,С23,С24, могу ошибаться но вроде бы эти. В любом случае, меняйте все электролиты. Обычно после замены кондеров усилитель приходит в нормальное рабочее состояние и начинает звучать, и после этого доработка как бы завершается.
Что касается увеличение мощности, увеличить мощность примерно до 40 ватт на канал можно, для этого придется поднять напряжение, нужное напряжение на выводах транса уже имеется, просто нужно поменять подключение. Углубляться в это я не буду, т.к. не хочу, чтобы вы испортили или спалили свой усилитель.
принципиальную схему усилителя.
Радиотехника ЭП-101
Профиль Написать сообщение. Советы и помощь по ремонту, восстановлению абсолютно любой аудио-видео-радиотехники, а также размещаем и обсуждаем созданные лично различные радиоустройства, либо модернизацию промышленной, серийной аппаратуры. Обсуждаем схемотехнику транзисторных, интегральных и ламповых усилителей, кто пробовал повторить или придумывал сам. С какими «подводными камнями» пришлось столкнуться с определенной схемотехникой, ремонтом и т. Думаю, что благодаря этому общению и клиенты смогут выбрать, кому нести свой аппарат на ремонт. Мастерских в Беларуси хватает, но не везде есть толковые ребята. У многих есть знания, но есть и такие индивидуумы, что знаний много, но руки растут не и «нужного места» или совсем наоборот — напаяют, накурочат так, что без содрогания Пусть клиент и выбирает среди нас достойного ремонтника для себя, читая эту тему. Я не претендую на лидерство, так как знаю, что есть у нас очень даже немало специалистов, которые прежде, чем браться за аппарат — руки с мылом несколько раз вымоют! Есть очень дорогая и редкая техника, к которой надо подойти с полной ответственностью!
Re: Ария-102: доработка и профилактика
Начал с самого простого: заменил электролиты в блоке питания и на плате двигателя. Давно не держал в руках паяльника, и по-моему, в блоке питания немного перегрел кондёры при пайке.
Включил: то же самое. Но, поскольку, двигатель был уже в руках, увидел, что одна из катушек статора прыгает. При детальном осмотре выяснилось, что две катушки оторвались. Они приклеены к плате и, очевидно, клей рассохся и когда-то во время перевозки в авто от тряски оторвались. Как смог (трудно добраться) с одного краю нанёс клей «Дисмакол» (что под руку попалось, но, по-моему, подходящий — это обувной клей для кожи, резины и т.п.) «в область» катушек и выставил их примерно на место (на плате нарисованы окружности). Попасть точно конечно невозможно, но, по-моему, всё получилось: сегодня включил — всё работает как часы!
А вот со смазкой двигателя ничего не получилось. Я просто не смог разобрать двигатель. Может они у нас разные? У меня он крепится тремя болтами к круглой пластмассовой площадке, а уже она — четырьмя болтами к корпусу. У меня плата (которая одновременно является статором) находится между ротором и металлической пластиной-шасси в которой закреплён (не понятно, как) белый пластмассовый. (футляр подшипника? Он сплошной и ничего не видно). Между платой и шасси как раз находятся катушки статора. Плата крепится к шасси шестью белыми пластмассовыми защёлками. Одну из них я сломал. Три удалось освободить, но я понял, что это мне ничего не даёт, т.к. плата всё-равно между шасси и ротором! А как снять ротор, как он закреплён в шасси, я так и не понял. Или нужно сначала откручивать тот регулировочный винт? Он удерживает ротор? (Ваше сообщение прочёл только сегодя.) Какойто шлиц в дырочке шасси я видел, но подумал, что это какой-нибудь регулировочный резистор (мне показалось, он пластмассовый) и не стал трогать. Это он? Что регулирутся этим винтом? Т.е. как его потом грамотно поставить на своё место?
Имеются в виду винты крепления двигателя к корпусу проигрывателя? Но там гроверы под головками болтов, а гайки в гнёздах, и они не были закрашены.
Смазать очень хочется, но боюсь сломать всё окончательно. Вобщем-то он работает гораздо тише, чем Сонет-208 (2-ЭПУ-71СМ с пасиковым приводом), но если повернуть ухо к диску с расстояния 25 см шум уже слышно. А если приложить ухо к корпусу, шум подшипника (к тому же неравномерный) слышно очень хорошо.
А вот трансформатора не слышно абсолютно! Он с завода прилично задемпфирован резиновыми втулками. Кстати, у меня болт, который стягивает катушку по центру почему-то не затянут плотно и тарелочка сверху слегка болтается, если её пошевелить. Хотя гайка на болте законтрена краской. Так должно быть?
Колпак на поворотном узле снял, хотя, по-моему, он ни на что и не влиял.
Провода в тонарме пока решил не менять — говорят они и не плохие. Да и не знаю, где взять лучшие. А межблочник поменяю — всё-равно он уже куплен — Wireworld Luna 5. Заодно ключи обойду.
А как же без них-то? Ведь тогда скручивание проводов будет препятствовать свободному повороту тонарма?
На Ваш вопрос, увы, ответить не смогу.
Источник
РЕМОНТ ПРОИГРЫВАТЕЛЯ РАДИОТЕХНИКА ЭП-101
Александр Алейников
5 месяцев назад Просмотрел данное видео, как и все, жаждущие своими (малыми) силами и средствами отремонтировать ЭП-101С пр-ва RemR из наследия СССР. Так вот хотелось бы, чтобы последующие, изучившие сей коммент, не страдали *ерней, как автор, подбирая кондюки по номиналу(!) — это бред полный!!! Сразу скажу, что сам по роду деятельности — ни разу не электротехник (инженер-строитель по образованию). Был малость опыт по ремонту СССР-ких Мафонов типа «Весна», «Радиотехника», «Вега» и проч… — но это в ранней юности (лет 15-20 тогда мне было — 1996-2005); чё-то увлекся этой темой, из-за их частой «ломкости» — корешАм и себе ремонтировал технику «на энтузиазме» и малейшем познании уроков физики.. Потом забросил — жизнь кардинально поменялась. Так вот предыстория похожая: 30 декабря 2020 приобрёл убитый аппарат Радиотехника ЭП-101, с целью восстановления (детство в *опе заиграло
Ремонт и модернизации отечественного электропроигрывателя «Ария-102-стерео»
Хочу поделиться опытом ремонта и модернизации довольно распространенной отечественной вертушки «Ария-102-стерео». Решил написать по причине периодического появления подобных тем. Найти инструкцию по ремонту на него очень просто. Более того, забегая вперед, скажу, что результат оказался для меня совершенно неожиданным — не надеялся получить достойный звук от такой конструкции!
Из особенностей вертушки: прямой электромеханический привод диска, электронный микролифт, необычная конструкция тонарма, оптический автостоп.
Выполненные работы можно разделить на несколько этапов. Сначала был сделан ремонт и замена вышедших из строя радиокомпонентов. В моем случае нужно было поменять конденсаторы, которые потеряли емкость, в результате чего не работал микролифт и автостоп.
Дальше пришлось сделать регулировку узлов аппарата. Я разобрал привод стола, смазал его и собрал обратно. С ним проблем не возникло, а вот потом все пошло не так гладко. Вероятно, сборка на предприятии была не очень-то высокого качества, поскольку находящиеся под заводским лаком регулировочные винты были настроены неправильно. Тонарм при повороте двигался с заеданием. Причина скрывалась в шторке автостопа — ее криво установили и она касалась корпуса.
Также было обнаружено заедание при перемещении тонарма вверх-вниз. Оно возникало из-за неправильной регулировки винтов тонарма под пластиковой крышечкой
Обратил внимание, что в более раннем проигрывателе «Радиотехника ЭП-101-стерео», несмотря на всю примитивность и похожесть конструкции тонарма, на выходе был очень достойный звук. А в этом проигрывателе с тонармом все очень плохо

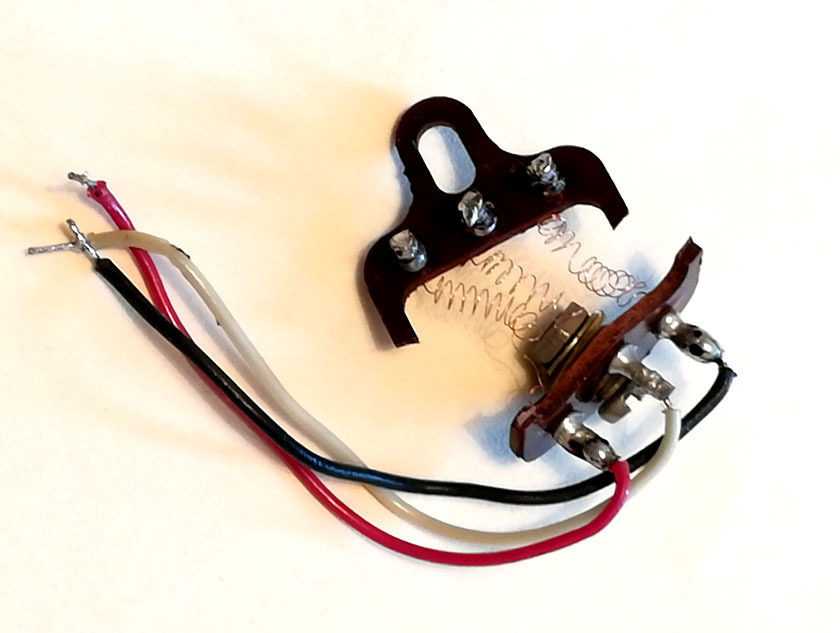

Следующий этап — модернизация. Я решил полностью перебрать тонарм и собрать и отрегулировать все как надо. По итогам нашел виновников некачественной работы тонарма — это узел с пружинками на фото и установка трех жил вместо пяти. Все это было удалено и сделано уже по правилам.
Заменил проводку тонарма на то, что было не жалко, ведь результат на тот момент был еще не известен, поэтому поставил МГТФ. Его многие критикуют, но в данном случае он оказался вполне уместен. Из тонарма у меня выходят пять жил: четыре идут на головку и пятая на корпус тонарма (для нее есть специальное место крепления). Штатный кабель до фонокорректора без земли я заменил на балансный кабель. У меня в наличии был Supra Dual, но вполне подойдет и другой микрофонный кабель с двумя жилами внутри и общим экраном. Кабель распаян согласно схеме.

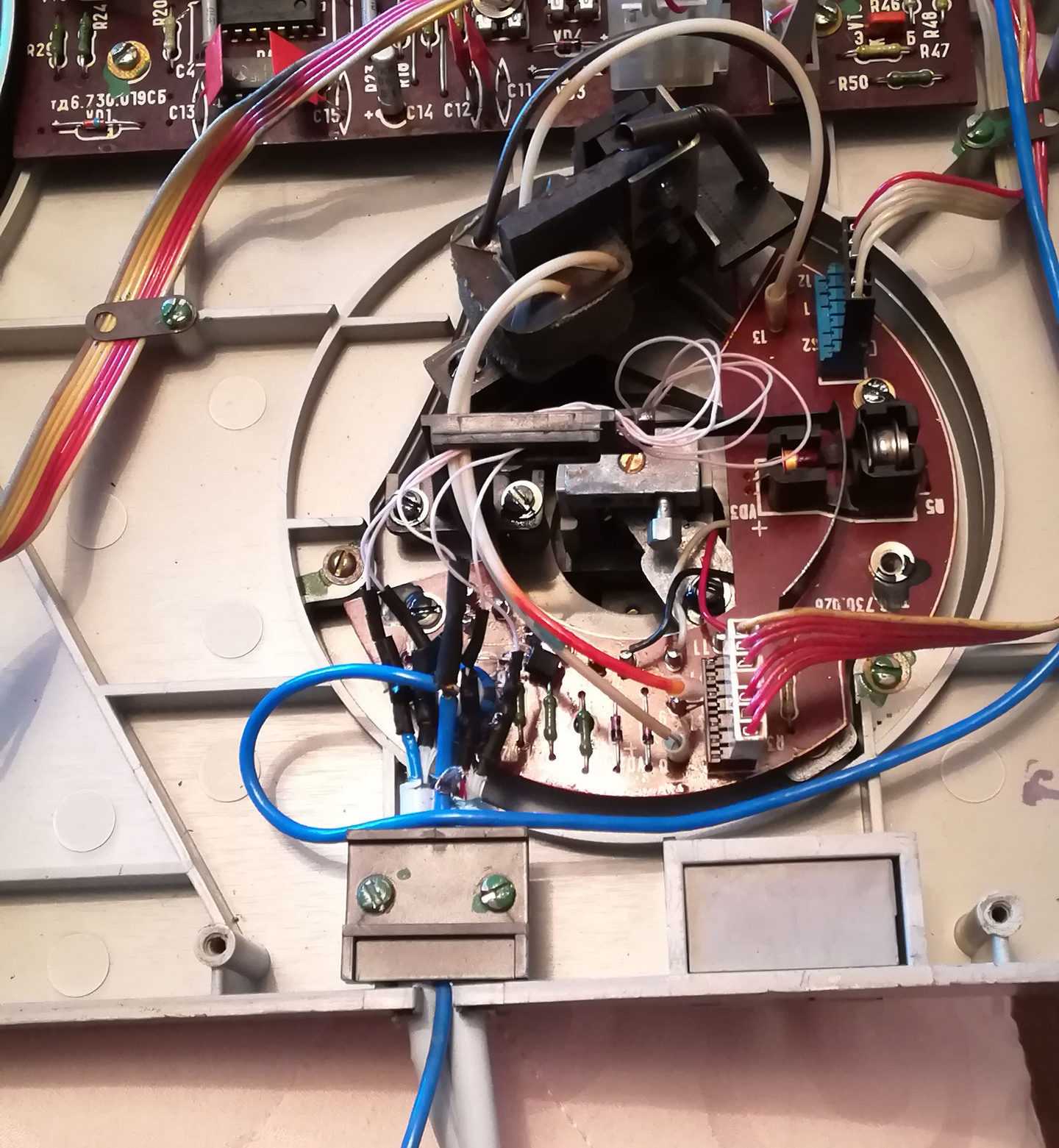

В проигрывателе из кабеля выходят четыре жилы, которые соединяются с четырьмя жилами тонарма
Экран от кабеля никуда не соединяется — это важно. Еще параллельно кабелю идет земляной провод
Одним концом он соединяется с землей фонокорректора, а вторым заходит в проигрыватель и соединяется с землей тонарма. Еще мне пришлось подсоединить к нему отдельный провод (он тоже синего цвета, как и земля) и пустить его на дно — в нем есть специальный контакт для подсоединения земли.

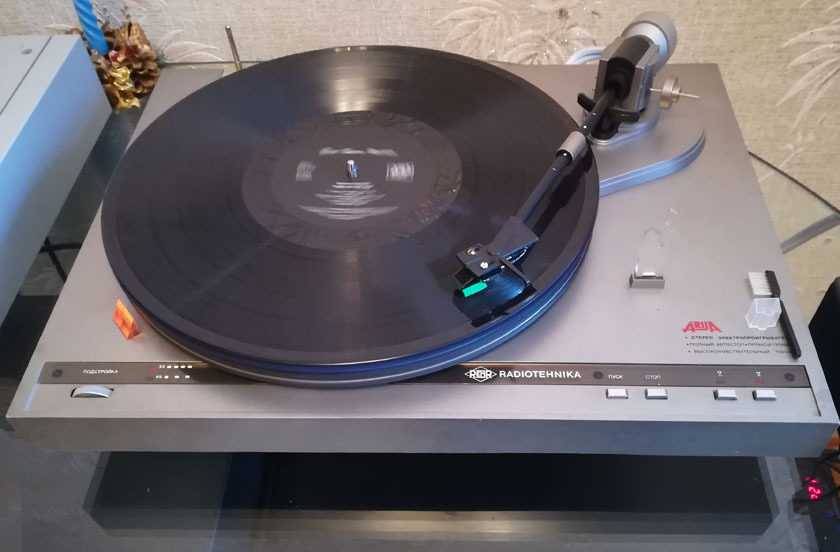

В итоге — вертушку просто не узнать. Тонарм получил необходимую подвижность, никакого рокота или помех теперь вообще нет. Еще заменил родной мат на фетровый и штатную головку на AT95EBL.
Можно и дальше вести усовершенствование по пути утяжеления стола, повышения виброразвязки, но я решил остановиться на том, что есть.
