Изготовление акустических систем своими руками: устройство и проектирование

Изготовление корпуса

В качестве стенок для колонки можно использовать обычный лист МДФ или ДСП. При этом недопустимо использовать фанеру, так как по своим характеристикам она очень гибкая и издает сильный резонанс. В ходе выполнения корпуса для акустической системы также учтите тот факт, то чем больше воздуха будет оставаться внутри ящика, тем мягче будут басы. Поэтому оставляйте как можно больше свободного места, однако все должно быть в меру (иначе такие колонки попросту невозможно будет транспортировать).

Полку разместите так, чтобы на колонки попадало максимальное количество воздуха. Дальше пометьте маркером места для распила. Теперь можно смело резать лист ДСП электролобзиком. Отметим также, что края обрезанных частей дерева следует тщательно выровнять. Для этого примените маленькую строительную болгарку. Учтите, что она может работать с несколькими дисками – по металлу и по дереву. Нам нужен последний вариант, так как при обработке подобных материалов режущий элемент первого типа попросту стирается и даже дымит. Специалисты рекомендуют использовать лепестковый круг.

Теперь дело осталось за малым. На корпусе обозначьте места для вкручивания мебельных саморезов и при помощи шуруповерта закрутите их до конца. В случае с винтами предварительно сделайте разметку под них и просверлите сквозные отверстия. Все, корпус для акустической системы успешно изготовлен.

Проектирование акустики

Изначально выбираем количество колонок, тип, местоположение. Очевидно, изготавливать в большем числе, нежели имеет каналов домашний кинотеатр, неразумный тактический ход. Кассетному магнитофону хватит двух колонок. К домашнему кинотеатру выйдет уже не менее шести корпусов (динамиков будет больше). Согласно потребностям аксессуары встраиваются в мебель, качество воспроизведения низких частот хромает. Теперь вопрос выбора динамиков: в издании авторства Найденко, Карпова приведена номенклатура:

Трехполосная акустическая система

Низкие частоты – головка CA21RE (H397) посадкой на 8 дюймов.
Средний диапазон – головка MP14RCY/P (H522) на 5 дюймов.
Верхние частоты – головка 27TDC (H1149) на 27 мм.

Приводили базовые принципы конструирования акустических систем, предлагали электрическую схему фильтра, рассекающего поток на две части (выше дан перечень трех поддиапазонов), приводили название покупных динамиков, решающих задачу создания двух колонок стерео. Избегаем повторяться, читатели могут взять труд полистать раздел, найти конкретные названия.

Следующим вопросом будет фильтр. Полагаем, фирма National Semiconductor не обидится, если отскриним чертеж усилителя перевода Ридико. Рисунок показывает активный фильтр с питанием +15, -15 вольт, 5 однотипных микросхем (операционных усилителей), граничная частота поддиапазонов вычисляется формулой, приведенной на изображении (дублируем текстом):

f = 1 / 2П RC;

П – число Пи, известное школьникам (3,14); R, C – номиналы резистора, емкости. На рисунке R = 24 кОм, С – замалчивается.

Активный фильтр, питаемый электрическим током

Учитывая возможности выбранных динамиков, читатель сможет подобрать параметр. Берутся характеристики полосы воспроизведения колонки, находится стык перекрытия между ними, туда выносится граничная частота. Благодаря формуле, вычисляем величину емкости. Номинал сопротивления избегайте трогать, причина: может (спорный факт) задавать рабочую точку усилителя, коэффициент передачи. На частотной характеристике, приведенной в переводе, которую опускаем, граница составляет 1 кГц. Давайте посчитаем емкость указанного случая:

С = 1 / 2П Rf = 1 / 2 х 3,14 х 24000 х 1000 = 6,6 пФ.

Не ахти какая большая емкость, выбирается из условия максимально допустимого напряжения. В схеме с источниками +15 и -15 В вряд ли стоит номинал, превышающий суммарный уровень (30 вольт), возьмите пробивное напряжение (справочник поможет) не менее 50 вольт. Не пытайтесь поставить электролитические конденсаторы постоянного тока, схема обретает шансы взлететь на воздух. Отсутствует смысл разыскивать исходную схему чипа LM833 по причине Сизифова труда. Некоторые читатели найдут замену микросхеме, отличающуюся… надеемся на понимание.

Насчет сравнительно небольшой емкости конденсаторов (рознично и суммарной) описание фильтра говорит: благодаря низкому импедансу головок без активных компонентов номиналы пришлось бы увеличить. Закономерно вызывая появление искажений, обусловленных наличием электролитических конденсаторов, катушек с ферромагнитным сердечником. Не стесняйтесь двигать границу деления диапазонов, общая пропускная способность остается прежней.

Пассивные фильтры акустической системы

Пассивные фильтры соберет своими руками каждый обученный пайке, курс школьной физики. В крайнем случае заручитесь помощью Гоноровского, лучше некуда расписаны тонкости прохождения сигналов через радиоэлектронные линии, обладающие нелинейными свойствами. Приведенный материал заинтересовал авторов фильтрами низкой и высокой частоты. Желающие поделить сигнал на три части должны зачитываться трудами, раскрывающими базис полосовых фильтров. Максимально допустимое (или пробивное) напряжение выйдет мизерным, номинал станет значительным. Под стать упомянутым электролитическим конденсаторам емкости номиналом десятки микрофарад (три порядка выше используемых активным фильтром).

Новичков тревожит вопрос получения напряжения +15, -15 В питания акустических систем. Намотайте трансформатор (пример приводился, программа ПК Trans50Hz), снабдите двухполупериодным выпрямителем (диодный мост), профильтруйте, наслаждайтесь. Наконец, активный или пассивный фильтр прикупите. Называется указанная вещица кроссовером, внимательно подбирайте динамики, диапазоны точнее соотносите с параметрами фильтра.

Низкочастотный динамик для акустической системы

Низкочастотный динамик для акустической системы, называемый также вуфером или басовиком, является самым крупным излучателем в любой системе. Для полноценной колонки диаметр НЧ-спикера обычно варьируется в пределах 300 мм. Исходя из вышеописанных явлений, становится очевидным, что такая большая площадь излучения при своей работе должна двигаться цельной конструкцией. Отсюда главное требование к конструкции вуфера – максимально возможная жесткость, которой приносится в жертву фактор минимального веса излучателя.

Таким образом, движущаяся часть басового динамика может весить до 200 г и даже больше. Зачастую они имеют сложную пространственную конструкцию из многослойного композита и заполнением ячеистой структурой.

Для ряда дорогих акустических систем вес вуфера стараются минимизировать, но пи этом обеспечить ему самую большую амплитуду колебаний. В таком случае реализуются внешний резиновый подвес и удлиненная голосовая катушка. В итоге смещение диффузора басовика от центральной точки становится максимальным.

Коаксиальные драйверы

В двух- или трехполосной акустической системе с разнесенными твитером, мидренчем и басовиком при небольшом пространстве помещения возникает негативный эффект. Мозг улавливает, что источники звука различной частоты находятся в разных точках, и это нарушает общий эффект звучания.

В этой связи может использоваться коаксиальный тип динамика, являющийся некоторым вариантом совмещения других спикеров в рамках одной конструкции. В двухполосном варианте «пищалка» размещается в центре вуфера. Но это довольно трудно выполнить на практике ввиду технологических особенностей. Тем не менее, акустика с такими излучателями создает наиболее сильный стереоэффект и занимает при этом минимальное пространство. Поэтому ряд брендов оснащает выпускаемые колонки динамиками коаксиального типа.

Динамик для специальной акустической системы

Существует широкий спектр специализированной акустики – всепогодная для эксплуатации в условиях внешней среды, ландшафтная, акустика для помещений с повышенной влажностью или высокой степенью запыленности и так далее. Влага, пыль, интенсивная инсоляция и другие факторы воздействия требуют особых решений. Как правило, к этой категории колонок предъявляются совершенно иные требования. Многие требования, предъявляемые к АС домашних кинотеатров и стереосистем, для специализированной акустики являются неприоритетными.

Исходя из этого, упор в создании динамиков для таких колонок делается прежде всего на их долговечность и надежность. А они достигаются прежде всего внушительными конструктивными изменениями и подбором соответствующих материалов для их изготовления

Также особое внимание разработчиков уделяется поиском и защите наиболее уязвимых элементов.

Klipsch RF-7 III Black

Флагманская модель Klipsch RF-7 III относится к третьему поколению культовых напольных «семерок» и является довольно сильным соперником в своей ценовой категории.

Спикер оснащен новым 1,75-дюймовым компрессионным ВЧ-драйвером с титановой мембраной и высокоэффективным фазовыравнивателем, гарантирующим равномерность звукового давления на высоких частотах. Драйвер помещен в рупор Tractrix усовершенствованной конструкции, комбинирующий в себе центральную конусообразную воронку с классическим квадратным рупором из формованной резины, изгиб боковых стенок которого соответствует геометрической кривой трактрисе. Согласно мнению Klipsch, такое техническое решение оптимизирует АЧХ, расширяет частотный диапазон, а также позволяет получить отличную динамику звучания и впечатляющую звуковую сцену. Благодаря использованию формованной резины удается обеспечить великолепное демпфирование, что выражается в уменьшении резкости и повышении детальности саунда. Ответственность за СЧ и НЧ берет на себя пара внушительных 10-дюймовых динамиков с диффузорами, изготовленными из покрытой медным слоем металлокерамики (Cerametallic). Такой выбор материалов способствует получению требуемой жесткости и легкости, благодаря чему удается избежать нежелательных деформаций диафрагмы и свести к минимуму искажения. В излучателях задействованы литые алюминиевые корзины, которые сводят к минимуму резонансы, и мощные магниты особой конструкции, обеспечивающие линейное движение диффузоров. Отдельного внимания заслуживает тяжелый массивный корпус Klipsch RF-7 III. Для каждого СЧ/НЧ-драйвера здесь имеется отдельный отсек с портом фазоинвертора, форма которого идентична геометрии фирменного рупора Tractrix, благодаря чему воздушный поток выводится из отсека более эффективно. В итоге бас становится более чистым и мощным. Изоляция мидвуферов друг от друга в отдельных камерах дает возможность улучшить линейность и устранить внутренние стоячие волны. Корпус обладает несколько выступающим за его пределы основанием, обеспечивающим небольшой наклон АС назад. Наличие на задней стенке двух пар винтовых клемм позволяет организовать бивайринг или биампинг. Колонка впечатляет великолепной отделкой натуральным шпоном, который можно сравнить по качеству с материалами для отделки дорогой мебели. Флагман Klipsch RF-7 III отличается высокой чувствительностью, широким частотным диапазоном и традиционно собирается на мощностях «Клипш» в США.

Особенности :

Жесткий массивный корпус с двумя отдельными отсеками для СЧ/НЧ-драйверов
1,75” компрессионный твитер с алюминиевой мембраной и гибридным рупором Tractrix
Пара 10-дюймовых СЧ/НЧ-динамиков с конусами из покрытой медным слоем металлокерамики
Форма портов фазоинвертора соответствует рупорной геометрии Tractrix

О звукопроницаемом материале

На следующем этапе акустическая система, своими руками сделанная, заполняется специальным звукопроницаемым материалом (здесь можно использовать обычный синтепон). Им нужно заполнить весь объем колонок.

При этом нельзя наносить его на диафрагму. Данный звукопроницаемый материал существенно уменьшает нагрузку на стенки системы и снижает скорость звуковых волн. Так, при воспроизведении мелодии конструкция колонки практически не будет вибрировать. Однако не стоит следовать принципу «чем больше, тем лучше». Если вы чрезмерно заполните колонку синтепоном, она может потерять басы, а соответственно, качество звука существенно ухудшится.

Делаем “булку”

Очевидно, что этот популярный компонент не будет работать без короба. Движение воздуха внутри конструкции приводит диффузор в движение, что и создает объем звучания.

По всей видимости, придется сделать закрытый короб с одним лишь отверстием — для циркуляции воздуха. Так как вы создаете оборудование для музыки на ПК, нет никакой надобности в использовании здоровенных динамиков. Оптимальный вариант — это заводская автомобильная акустика.

Далее следует найти усилитель НЧ, который продаются на радиорынках в больших количествах. Не забудьте позаботиться и о фильтре низких частот, поскольку использование этого узла — это ключевой момент.

Изготавливаем корпус

Для корпуса потребуется очень прочная древесина. Хорошо для таких целей подходят: ДСП и ДВП. Толщина листов не должна превышать пяти миллиметров, для того чтобы вся конструкция имела небольшой вес.

Используйте лобзик для того, чтобы вырезать все необходимые элементы. При создании корпуса не жалейте клея, саморезов и других элементов, обеспечивающих фиксацию. Также сделайте упор на лицевую часть, в которую будет устанавливаться динамик.

На “спине” не забудьте просверлить дырку для кабеля, а снаружи сделать разъем, для того чтобы подключиться к усилку. Будет крайне удобно, если в конструкции не будут присутствовать какие-либо внешние блоки.

Виды колонок – краткое описание

Любые акустические системы состоят из комплектации, которая может обозначаться цифрами 2.0, 2.1, 3.1,5.1, 7.1. Первая цифра в этой маркировке означает количество колонок (сателлитов), а вторая – наличие сабвуфера. То есть, если колонки обозначены как 2.0, это значит, что отдельной низкочастотной колонки (сабвуфера) у них нет, а нижние басы встроены в сами динамики.

Разделение системы на основные колонки и сабвуфер позволяет получить более качественное, объемное звучание, создавая эффект присутствия. Чем больше у системы сопровождающих колонок, тем лучше и эффектнее звук.

Рассмотрим, какие типы колонок существуют:

Компьютерные. Самые простые и бюджетные колонки для ПК не имеют сабвуфера. Есть такие, которые состоят из системы 2.1, 3.1. Как правило, акустика для компьютеров имеет небольшие размеры и рассчитана на настольное размещение. Динамики можно подключать не только к стационарному ПК, но и к ноутбуку, планшету, смартфону.
Напольные. Это более мощные и габаритные аудиосистемы, использующиеся в домашних кинотеатрах и больших помещениях. Чтобы снизить вибрации на пол и стены и сделать звук более четким, напольные колонки оснащаются специальными подставками из камня (гранита, мрамора). Более дешевые модели имеют прорезиненные подставки. Напольный тип акустики чувствительнее других и требователен к усилителям.
Потолочные. Не слишком крупные колонки, размещаемые под потолком, могут использоваться как фронтальные сателлиты, так и в качестве двухканальных аудиосистем. Они подходят для небольших помещений и очень практичны тем, что занимают мало места.
На стойках. Такие колонки размещаются на полу, но отличаются от обычных напольных. Они не крупные, а их динамики рассчитаны на установку на определенной высоте. Именно благодаря правильному размещению можно получить эффектный, объемный звук. Высота стоек в большинстве моделей регулируется.
Саундбары. Отличие подобной акустики в том, что все элементы и каналы размещены в одной горизонтальной панели. Внешне колонка выглядит примитивно и просто, но по качеству звучания она может превосходить системы 5.1 и 7.1. Такой эффект достигается благодаря высокотехнологичным алгоритмам, подающим сигналы от усилителя к динамикам по отдельности. Это один из самых дорогих видов аудиосистем для дома.
Портативные. Обычно это всего одна колонка, способная работать автономно от 4-5 до 20 часов. Соединение с устройствами происходит по Bluetooth. Такой вид акустики ориентирован на использование в небольшом помещении или вне дома. Портативные динамики стали отличным решением для отдыха, они полюбились молодежи и путешественникам. У качественных мобильных колонок звук достаточно мощный, чистый и объемный. Хотя, конечно, назвать это полноценной аудиосистемой нельзя.

Это основные виды домашних колонок, которые можно приобрести сегодня на нашем рынке.

Предназначение АС

Под акустическими системами (АС) иногда подразумевают динамики, громкоговорители, колонки. Однако на самом деле это разные понятия, обладающие определенными отличиями и особенностями. Громкоговорители – это один или несколько динамиков, которые преобразуют поступающие электрические сигналы в акустические посредством колебания воздуха. АС объединяет несколько громкоговорителей класса hi-fi и Hi-End с другим оборудованием для получения более качественного звука.

Область применения АС довольна обширна. Во-первых, они входят в комплекты большинства электрофонов, магнитофонов и музыкальных центров. Во-вторых, аудиосистемы широко применяются в сочетании с электрическими музыкальными инструментами. В-третьих, данные устройства являются неотъемлемым инвентарем звуковоспроизводящей аппаратуры в кинотеатрах и концертных залах. Даже просто для усиления звука микрофона на больших площадях применяется АС.

Выход из лабиринта

Акустика, вооруженная фазоинверторами и пассивными излучателями, воспроизводит глубокие басы благодаря резонаторам, работающим при посредничестве воздуха внутри АС. Однако кто сказал, что объем колонки не может играть роль низкочастотного излучателя сам по себе? Конечно может, и соответствующая конструкция называется акустический лабиринт. По сути, она представляет собой волновод, протяженностью в половину или четверть длины волны, на которой планируется добиться резонанса системы. Иными словами конструкция настраивается по нижней границе частотного диапазона АС. Конечно использовать волновод полной длины волны было бы еще эффективнее, но тогда для частоты, скажем, 30 Гц, его пришлось бы делать 11-метровым.

Акустический лабиринт — любимая конструкция акустиков-самодельщиков. Но при желании корпуса самой хитрой формы можно заказать и в готовом виде

Чтобы в колонке разумных размеров уместить даже вдвое более компактную конструкцию, в корпусе устанавливают перегородки, формирующие максимально компактный изогнутый волновод, поперечным сечением примерно равным площади диффузора.

От фазоинвертора лабиринт отличается в первую очередь менее «резонансным» (то есть не акцентированным на определенной частоте) звучанием. Относительно низкая скорость и ламинарность движения воздуха в широком волноводе препятствует возникновению турбулентности, порождающей, как мы помним, нежелательные призвуки. Кроме того, в данном случае драйвер свободен от компрессии, повышающей резонансную частоту, ведь его тыловое излучение не встречает практически никаких препятствий.

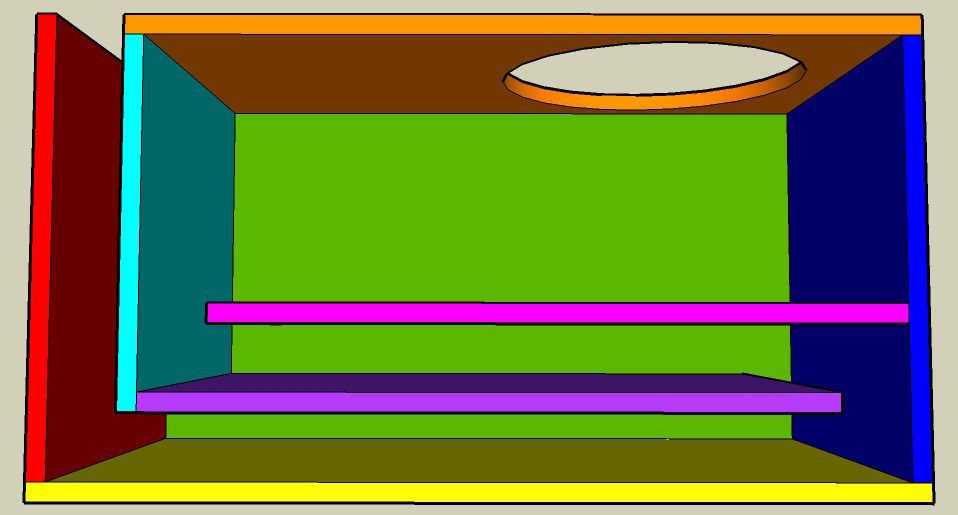

Схема для расчета корпуса на dbdynamixaudio.com

Бытует мнение, что акустические лабиринты создают меньше проблем со стоячими волнами в комнате. Однако при малейших просчетах в разработке или изготовлении, стоячие волны могут возникнуть в самом волноводе, который, в отличие от фазоинвертора, имеет куда более сложную структуру резонансов.

Вообще надо сказать, что грамотный расчет и точная настройка акустического лабиринта — процессы весьма непростые и трудоемкие. Именно по этой причине данный тип корпуса встречается нечасто, и только в АС очень серьезного ценового уровня.

Акустический лабиринт

Плюсы: Не только хорошая отдача, но и высокая тональная точность басов.

Минусы: Нешуточные размеры, очень высокая сложность (читай — стоимость) создания правильно работающей конструкции.

Подготовка инструментов

Итак, в ходе работ нам понадобятся следующие материалы и инструменты:

шуруповерт;
лист ДСП или МДФ (для изготовления корпуса акустической системы);
маркер;
электролобзик;
блок питания ПК на 400 Вт;
магнитола;
болгарка;
пара акустических динамиков;
мебельные винты и саморезы;
герметик (лучше всего использовать на основе силикона);
вольтметр и клей.

Перед тем как собрать акустическую систему, первым делом проверьте работоспособность магнитолы и выясните, можно ли ее запитать или нет. Также необходимо протестировать и динамики на качество звучания. После этого можно смело приступать к изготовлению корпуса и прочих элементов акустической системы.

Изготовление печатной платы для усилителей и выпрямителя

Пожалуй, не менее трудоемкий процесс, который отнимет немало времени. Если схема, выбранная вами, достаточно простая, то нанести рисунок на фольгированный материал можно при помощи перманентного маркера. Предварительно только обработайте фольгу электролитом для автомобильных аккумуляторов либо соляной кислотой. Это позволит обезжирить поверхность и улучшит процесс травления. Если рисунок печатной платы сложный, то лучше воспользоваться лазерно-утюжной технологией и софтом для рисования дорожек. Вот как сделать колонку своими руками, а именно печатную плату для нее.

В программе намечаете расположение элементов, рисуете дорожки, после чего распечатываете получившееся изображение на лазерном принтере с максимальной насыщенностью черного цвета. Бумагу лучше использовать глянцевую. Затем укладываете рисунок лицевой стороной на поверхность фольги текстолита, крепите бумагу и заворачиваете в чистую ветошь. Нагретым утюгом теперь нужно водить по ветоши, чтобы рисунок отпечатался максимально точно. Эта процедура проводится в течение 10-15 минут. После ее завершения смачиваете бумагу в воде, все лишнее уйдет, а на фольге останется только тонер. При необходимости корректировки нужно дорисовать недостающие элементы перманентным маркером.

Интересные факты и полезные советы

Портативная колонка может понадобиться при многих обстоятельствах : отдых на природе, катание на велосипеде, на отдыхе на даче и т.д. Сейчас я расскажу вам один из вариантов её изготовления.

Что вам понадобится:

-микросхема TDA2003 или её аналоги ,К174УН14 – отечественный аналог (цена приблизительно 0.3 $) -конденсаторы : а)10 mf 16v -1шт. б)100 mf 16 v — 2шт. в)0.1 mf 16v — 1шт. г)470 mf 16 v — 1шт. (можно использывать и конденсаторы больше чем на 16v,но как правило они потребляют больше энергии) -резисторы : а)10 om — 1шт б)1 om — 1шт в)1kom — 1шт -динамик (о нём позже) -паяльник,припой.

1. Составляем список нужных нам компонентов

и идём в ближайший радиомагазин,там мы купим все детали и соберём свой МОНО усилитель. Я предлагаю выбрать именно моно усилитель по нескольким причинам : 1)меньше потребление энергии по сравнению со стерео усилителем. 2) от портативной колонки, на мой взгляд, требуется такие вещи, как – качество звука, громкость, время автономной работы.

После того, как мы купили все необходимые нам компоненты, мы можем приступать непосредственно к сборке усилителя. (схема внизу) эта схема проверена мною ни раз, у неё хорошее качество звука, и она достаточно проста в изготовлении и не требует настройки. —————————————————————————————- собирать усилитель рекомендуется на печ.плате , но если навыков её изготовления нет , то можно собрать на картонке (просто прокалываете дырочки, вставляете в них детали и соединяете по схеме)

3. После того, как мы благополучно закончили со сборкой, нам надо позаботиться об охлаждении TDA2003

. Для этого рекомендую использовать небольшой радиатор, который крепится болтом к отверстию на микросхеме, также для лучшей отдачи тепла можно воспользоваться ещё и термопастой.

4. Теперь нам нужно позаботься о питании

нашего усилителя ,вот его диапазоны питания – от 8 до 16 в. (рекомендуемая 14.4 в.). я использовал 3 аккума от моб.телефонов, которые в сумме выдавали 11.1 в. чего вполне достаточно для питания нашего усилителя. также можно использовать AAA или AA аккумы , нам понадобится 8 шт. ,что в сумме даст 12в.

5. Выбор динамика.

К данному усилителю подходят динамики на 2,4,8 ом. 2 ом 10 вт 4 ом 5 вт 8 ом 2.5 вт но на своём опыте скажу,что подключал автомобильный (4 ом) динамик PIONEER на 30 вт,и играл он очень громко и качественно

5. За основу корпуса

для нашей портативной колонку мы можем взять корпус от сломанной комп.колонки, но для качественного звука нам нужно самим сделать деревянный корпус. Делается он из фанеры 5-7-слойной, в таком корпусе у колонки будет больше низких частот, и чистый звук на высоких.

Разделительные фильтры в акустических системах

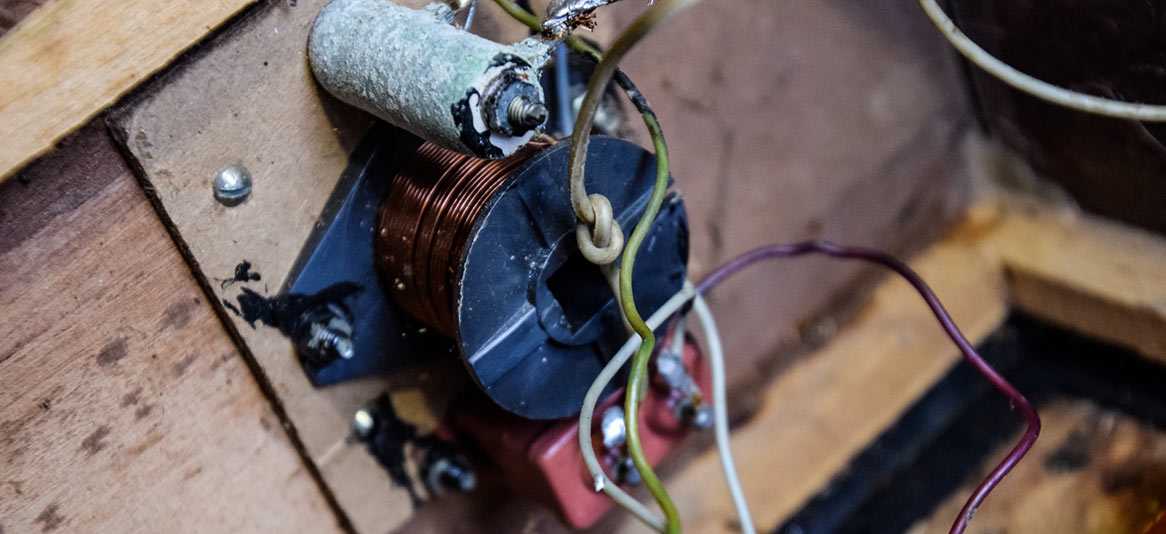

Рис. 5. Простой кроссовер в отечественной акустической системе

Задача по созданию акустической системы, воспроизводящей идеальный звук — задача не тривиальная, а как
показывают предыдущие разделы довольно сложная, содержащая ряд важных моментов

Познакомившись с целым рядом
разнообразных типов оформления акустических систем, а также уяснив, что качество материала, из которых создаются
корпуса АС, крайне важно, перейдем к еще одному аспекту, влияющему на качество конечного звука —
разделительные фильтры

На качество широкополосного звука пагубное влияние оказывает целый ряд внешних воздействий. Поэтому весьма
проблематично обеспечить на всем протяжении рабочего диапазона ровную и стабильную амплитудно-частотную
характеристику, удовлетворяющую тем или иным стандартам.

Наряду с решением задачи по минимизации вибраций корпусных элементов АС (см. про резонанс
корпусов), а также выбор наиболее эффективного типа акустического оформления, необходимо
приложить определенные усилия по очистке звука на всем протяжении рабочего звукового диапазона от примесей и помех.

Для этого служат разделительные фильтры или, иначе говоря, кроссоверы. Роль такого фильтрующего
компонента акустической системы весьма специфична, так как кроссовер может существенно улучшить звучание колонки. Но
при неправильных расчетах либо при использовании низкокачественных материалов, разделительный фильтр, наоборот,
только усугубит искажения звука. Причем это будет наблюдаться даже в очень качественных корпусах с отличными
динамиками.

Основная задача кроссовера — разделение широкополосного входящего звукового сигнала на частотные полосы, для
последующего выведения разделенного сигнала на соответствующие динамики. Такая задача формирует характеристики
фильтра, которые должны учитывать все динамики, входящие в акустическую систему.

Кроссовер, по сути, это два или больше фильтров, у каждого из которых своя задача: либо не пропустит к заданному
динамику ту или иную частоту, либо, наоборот, обеспечить максимально качественную передачу звука к «своему»
динамику.

Более подробно о причинах применения в акустических системах кроссоверов, а также вариантах настроек разделительных
фильтров (на что уходить значительное время) читаем в статье «Зачем нужны разделительные
фильтры в АС».

Наличие встроенного усилителя

В зависимости от наличия или отсутствия встроенного усилителя различают Активные
и Пассивные
сабвуферы.

Активные сабвуферы
в настоящее время наиболее распространены и, по большому счету, являются оптимальным выбором для использования в или . Активные сабвуферы, попросту говоря, наиболее гибки и удобны в плане инсталляции. Однако они совершенно не обязательно звучат наилучшим образом. Самый простой активный сабвуфер несет на борту усилитель, регулятор частоты раздела кроссовера (LPF или ФВЧ – Low Pass Filter или Фильтр Высоких Частот), переключатель фазы и два типа входных соединений. Наличие встроенного усилителя обуславливает необходимость отдельного шнура питания от розетки 220В до сабвуфера. Регулятор частоты раздела кроссовера позволяет вам ограничить сверху диапазон, который будет воспроизводить сабвуфер. Регулятор (чаще переключатель) фазы позволит вам лучше интегрировать сабвуфер с остальными колонками вашей системы. Он предназначен для инвертирования или плавного изменения фазы аудио сигнала, поступающего на вход сабвуфера. Для его правильной установки вам, скорее всего, придется послушать, как играет система в обоих режимах (0 и 180), и выбрать вариант с наиболее приятным и глубоким басом. Ну, и, конечно же, активному сабвуферу нужно подать сигнал с соответствующего линейного выхода вашего AV ресивера или процессора.

Активные сабвуферы LJAudio и SVSound

Преимущества активных сабвуферов:

Очень удобны в использовании (как и AV ресиверы по сравнению с набором отдельных компонентов);
Легче в установке и настройке за счет того, что в них уже встроено все необходимое;
Как правило, являются менее дорогими (как и AV ресиверы по сравнению с набором AV процессор + многоканальный усилитель).

Недостатки активных сабвуферов:

Встроенные усилители на большинстве, хотя и не на всех, сабвуферов являются относительно менее качественными;
Менее удобны в плане установки, т.к. всегда требуется тянуть 2 кабеля (питание и сигнал);
Если что-то нехорошее случается с усилителем, ему не так просто найти замену или отремонтировать;
Производители далеко не всегда продают запасные части к старым моделям;
Некоторые активные сабвуферы не включаются автоматически, если на них подается низкий по уровню аудио сигнал (плохо работает система автоотключения\включения).

Пассивные сабвуферы
изначально созданы для использования в паре с внешним усилителем. Усилитель может использоваться как выделенный (наилучший вариант), так и интегрированный (к примеру, можно задействовать свободные каналы AV ресивера). Важный момент состоит в том, что, поскольку сабвуфер изначально требует больше мощности для воспроизведения НЧ-звуков, усилитель должен быть достаточно мощным. В дополнение к этому, если сабвуфер не имеет встроенного фильтра высоких частот (а, как правило, пассивный сабвуфер его не имеет), сигнал должен быть отфильтрован на стороне AV ресивера прежде, чем он попадет на сабвуфер.

Пассивные сабвуферы PRO, RBH и JBL

Преимущества пассивных сабвуферов:

Внешние усилители обычно более добротны, у них правильные массивные блоки питания, качественная разводка сигнальных цепей;
Способны переварить большую мощность и выдать большее количество дБ;
Многоканальный усилитель может заставить играть несколько пассивных сабвуферов в вашем ;
Пассивные сабвуферы более просты и дешевы в производстве;
Внутренний полезный объем корпуса получается больше при тех же размерах, что позволяет более гибко подходить к размещению динамика и портов фазоинвертора;
Если усилитель начинает барахлить, его легко можно заменить на любой другой;
Менее пожароопасен (электрика и деревянный корпус разнесены в пространстве);
Один из главных плюсов – большая гибкость при установке. Вы можете установить усилитель в стойке вместе с остальным оборудованием вашего ДК, а к сабвуферу протянуть лишь один обычный акустический провод. Питание к ним тянуть не нужно!
Длинные акустические (колоночные) провода, как правило, дешевле специальных сабвуферных кабелей аналогичной длины;
Акустические провода (могут быть исполнены совершенно плоскими) гораздо легче спрятать, нежели сабвуферные кабели.
